Adams中Motion由调用外规划数据SPLINE驱动



在做机械结构的动力学分析仿真的过程中，MOTION驱动函数有时无法在ADAMS中直接找到。可以先对电机角度位置或速度等进行了外部规划，得出了电机位置与时间的一些列相关数据，导入ADAMS，并利用ADAMS进行SPLINE插值，得到位置与时间的SPLINE函数，用于驱动仿真MOTION。此方法也可以用于力、力矩施加等方面。本实例利用ADAMS2013，WIN7.

工具/原料

• ADAMS

方法/步骤

1. 1

   将数据保存为.txt格式，第一列为自变量时间，第二列为因变量如电机位置displacement,本例名为u12.txt,第一列为时间，第二列为电机角度位置，如下图。



2. 2

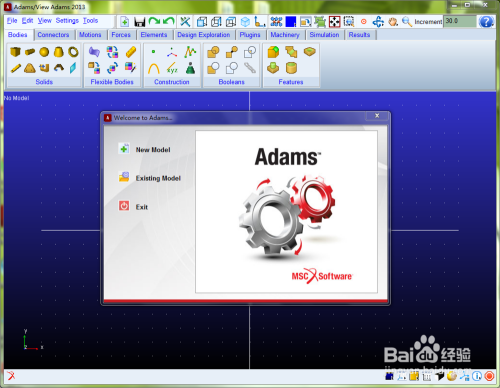

   打开ADAMS,可以新建自己的模型或者打开已经建好的模型，本例子使用已建好的曲柄滑块模型。



3. 3

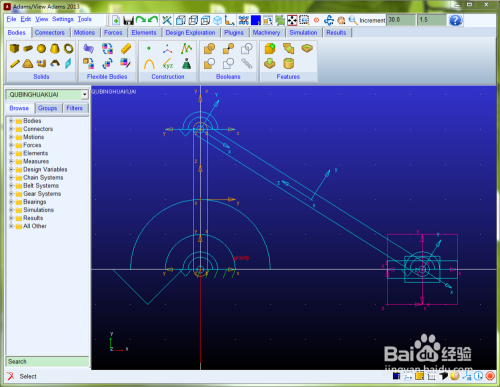

   打开曲柄滑块模型如下图。



4. 4

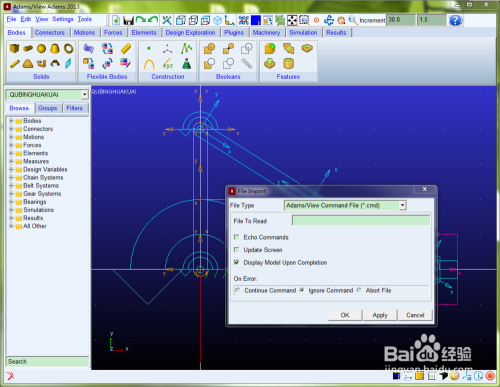

   在主菜单中点击FILE-Import,则如下图所示。



5. 5

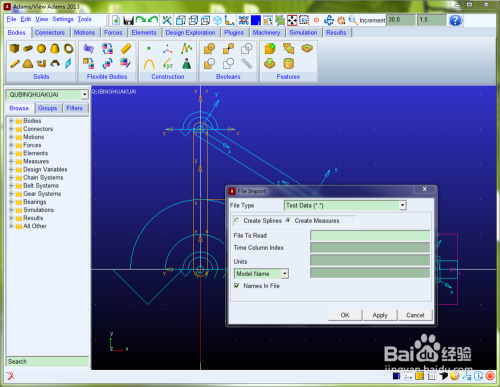

   将File type选为Test Data.即外部输入数据，如下图。



6. 6

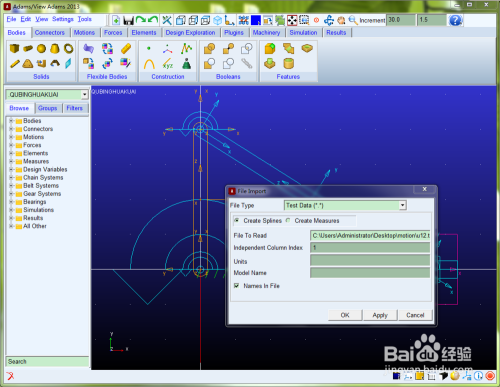

   选中creat splines,这点比较重要，有人会忽视这点，要将creat measures改为creat splines；

   右击File to Read 一栏，选Brouse，找到第一步所述u12.txt文件的路径,选中；

   在Independent column index 设为1，表示第一列为独立变量时间；

   OK；

   如下图。

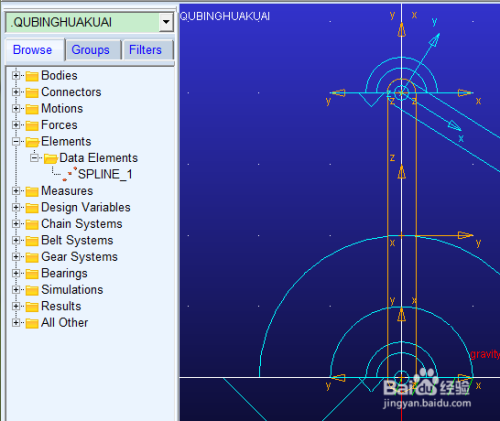

7. 在左边的栏中，Brouse-Elements里会看到刚才创建的SPLINE_1函数，如下图。

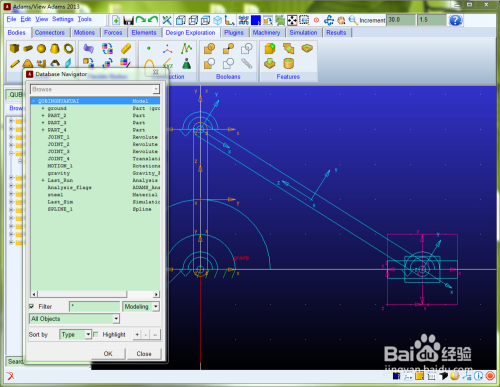

8. 也可以用Edit-Modify查看是否创建好新的基于外部规划数据的SPLINE_1,可以看出本文已创建好新的SPLINE函数。

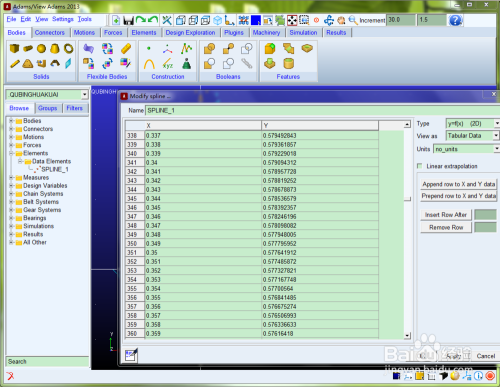

9. 双击SPLINE_1,出现如下图的函数，可以看出X行为外部数据时间，Y为因变量位置，此为数据显示；也可点击右侧VIAW AS，选择Plot.

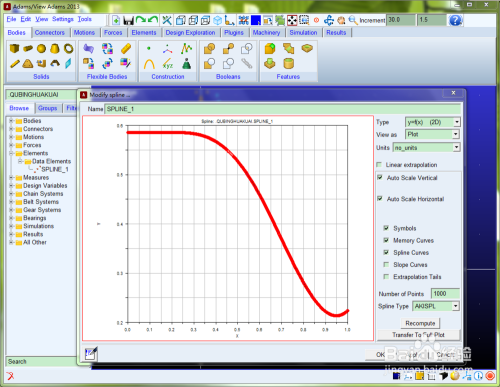

10. 点击右侧VIAW AS，选择Plot,将会显示X-Y的图像表达。

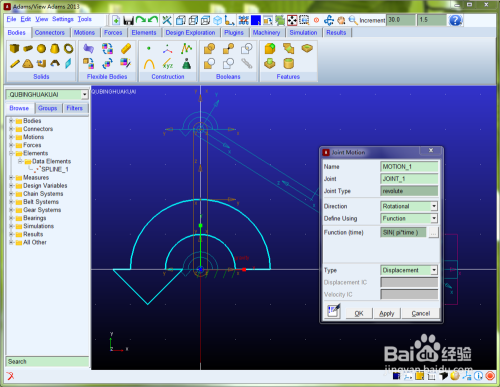

11. 接下来将所建立SPLINE函数运用于MOTION，选中所运用的MOTION，右击-Modify,显示如下图，在FUNTION（time）点击右边小框点点。

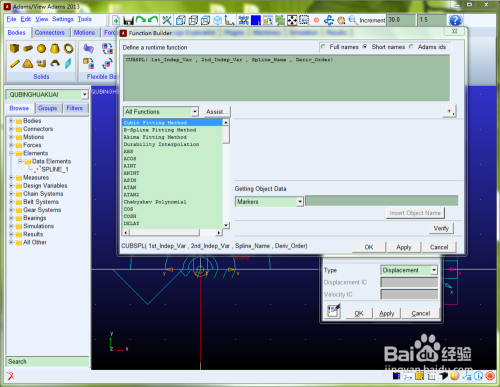

12. 出现如下图所示的函数图，将上面图框中的原时间函数表达式删除，找到CUBIC FITTING METHOD，双击，显示如下图。

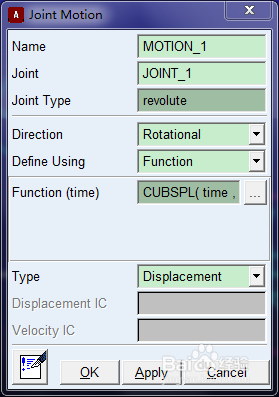

13. 将表达式修改为如下图所示。



14. 点OK，显示如下，再点OK，进入模型界面。

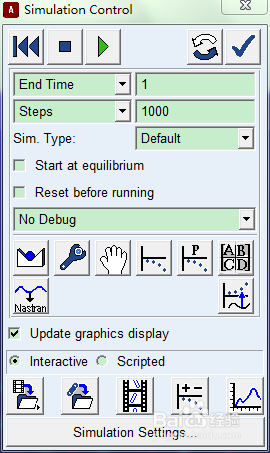

15. 开始仿真，将仿真时间设定为与规划数据时间一致，本次为1s,因此设置为1s.

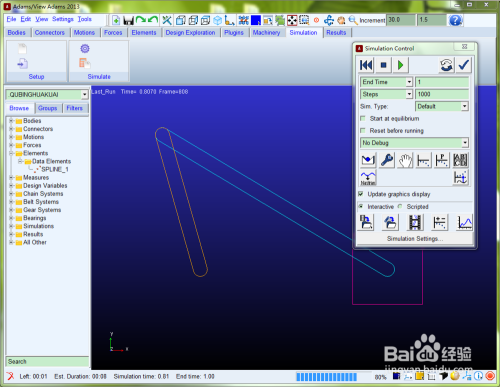

16. 进行start,即点击绿色箭头，开始仿真。



    END

注意事项

• 本文利用ADAMS2013。
