[001] [STM32] 如何下载STM32原厂资料

本文为百问网&韦东山【物联网智能家居实战训练营】课程笔记

1 官网下载

ST官网： https://www.st.com/

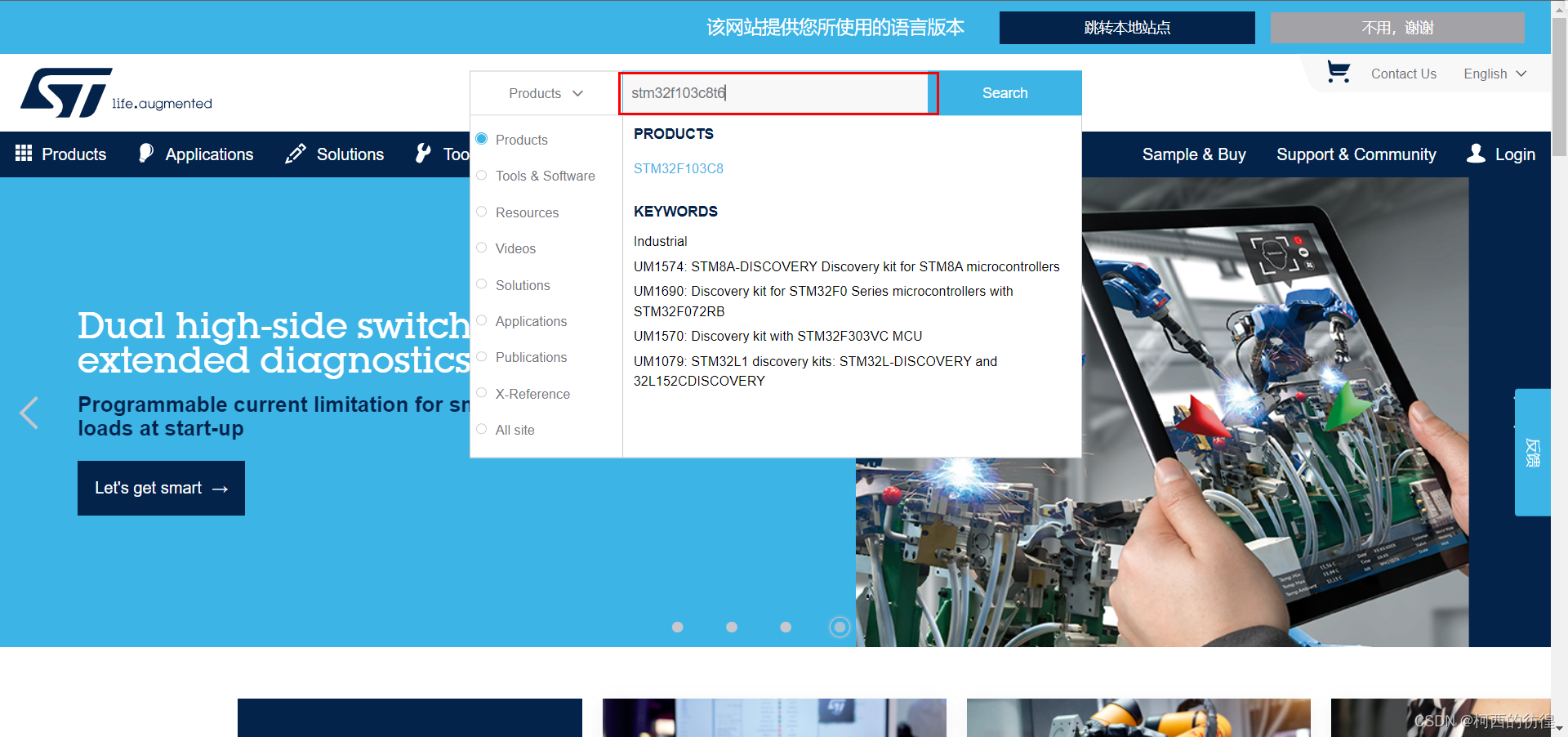

直接在搜索框输入使用的芯片型号，如stm32f103c8t6：

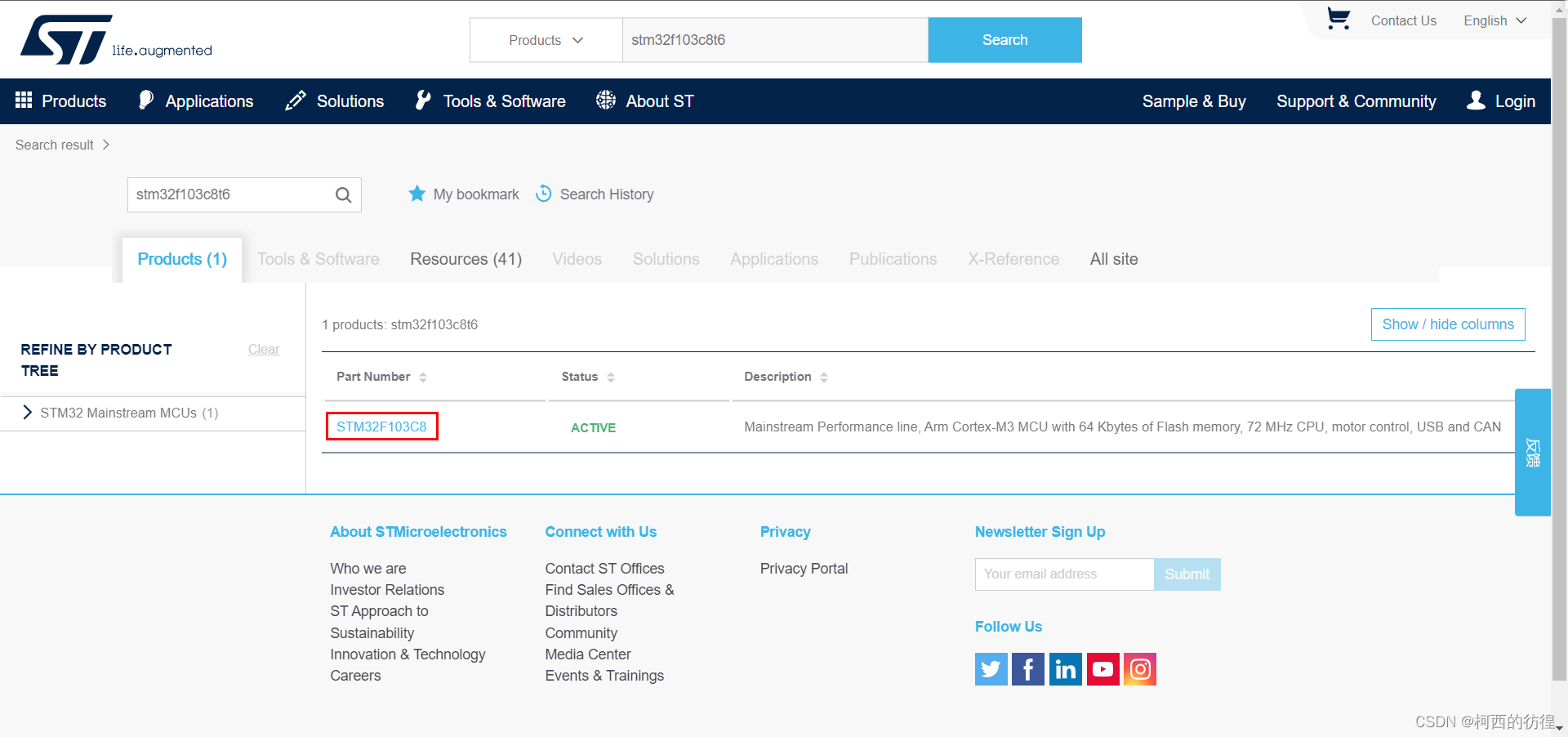

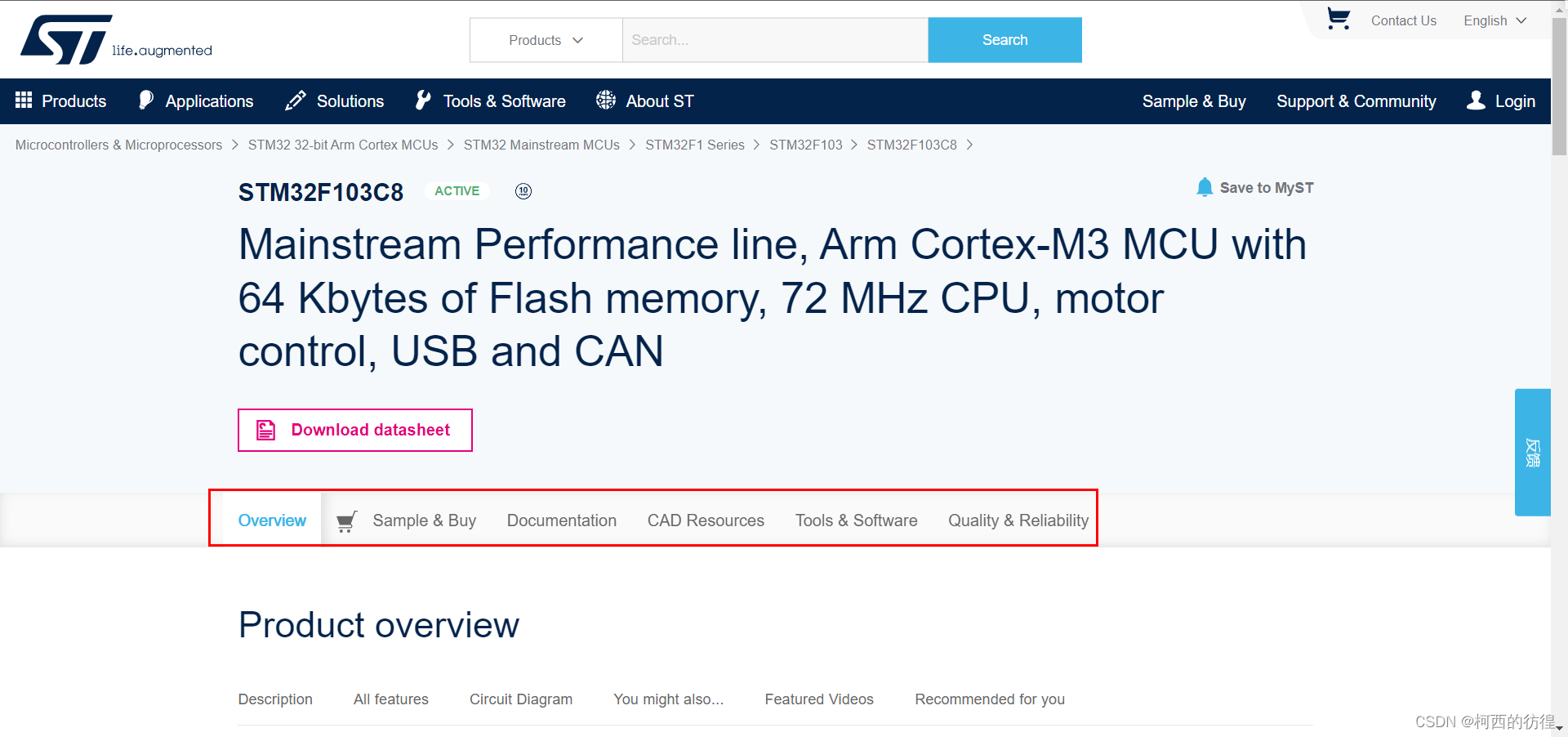

然后点击该芯片，进入详情页：

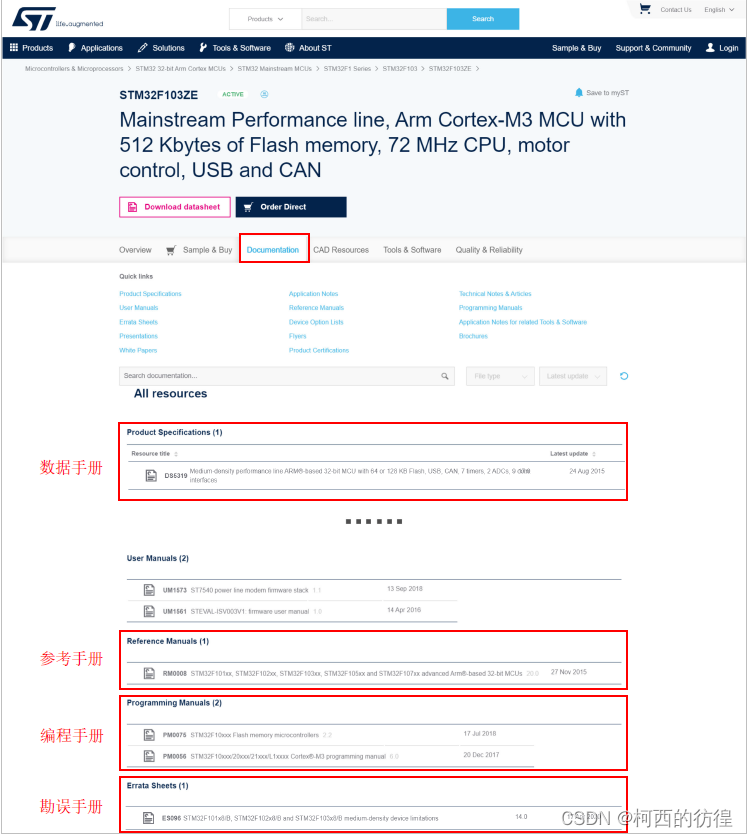

在详情页中有如下主题：

• Overview：芯片总体描述，包括电气属性、芯片外设资源等信息
• Sample & Buy：ST官方样板购买

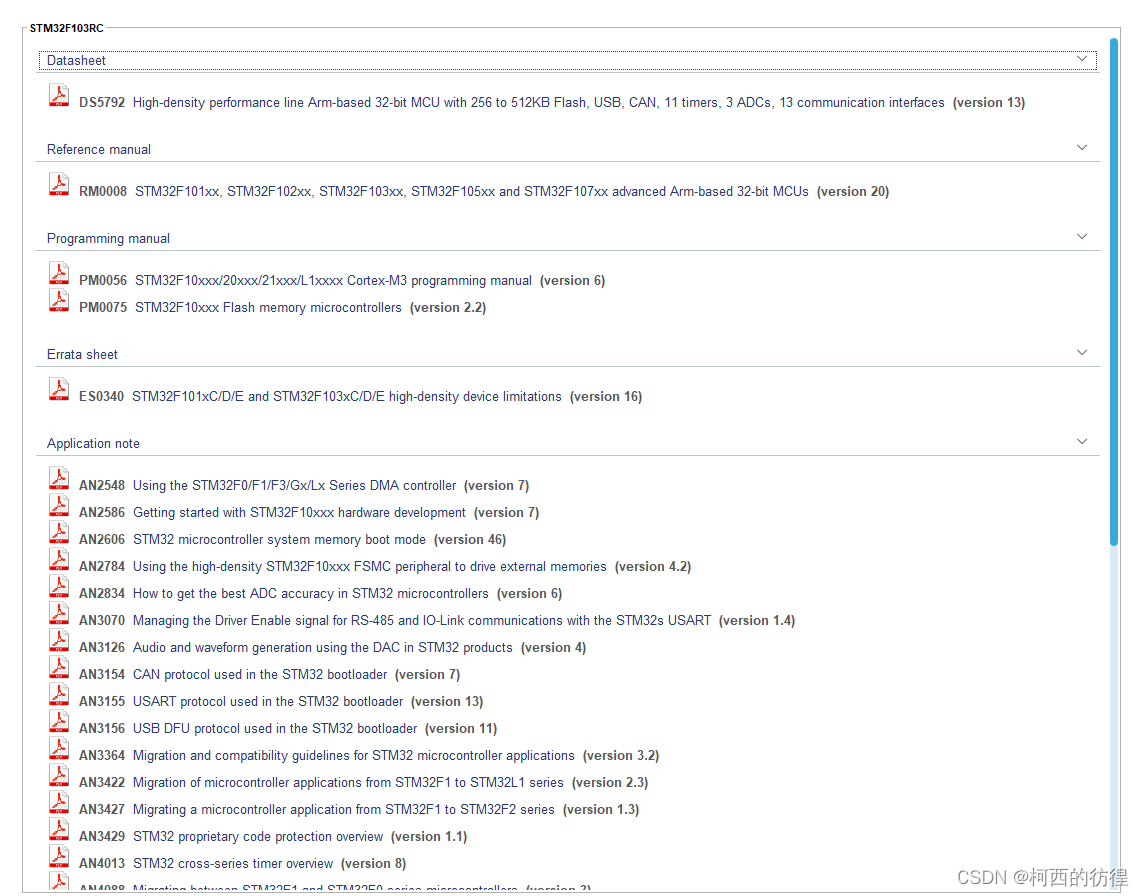

• Documentation：该产品的所有文档手册，下面对相对比较重要部分进行说明：

  1. Product Specifications(产品规格)：即数据手册，包含该系列MCU的整体描述、引脚描述、内存映射、电气特性、封装信息、订购信息等。在芯片选型、原理图设计、PCB设计、代码编程等开发环节，都会需要该文档；
  2. Reference Manuals(参考手册)：包含该系列MCU各外设寄存器的详细描述，在代码编程时，需要找到对应外设章节，仔细阅读；
  3. Programming Manuals(编程手册)：包含闪存编程手册和Cortex-M3内核编程手册，一些资源是在内核里的，比如NVIC和SysTick，此时在参考手册里找不到相关寄存器信息，就需要在Cortex-M3内核编程手册里查找；
  4. Errata Sheets（勘误手册）：包含该MCU内核、外设资源的限制，解决方案等，在调试中出现了bug，可以看看该手册是否有类似记录。
• CAD Resources：EDA 符号、封装和 3D 模型，一般设计PCB的时候需要用到。

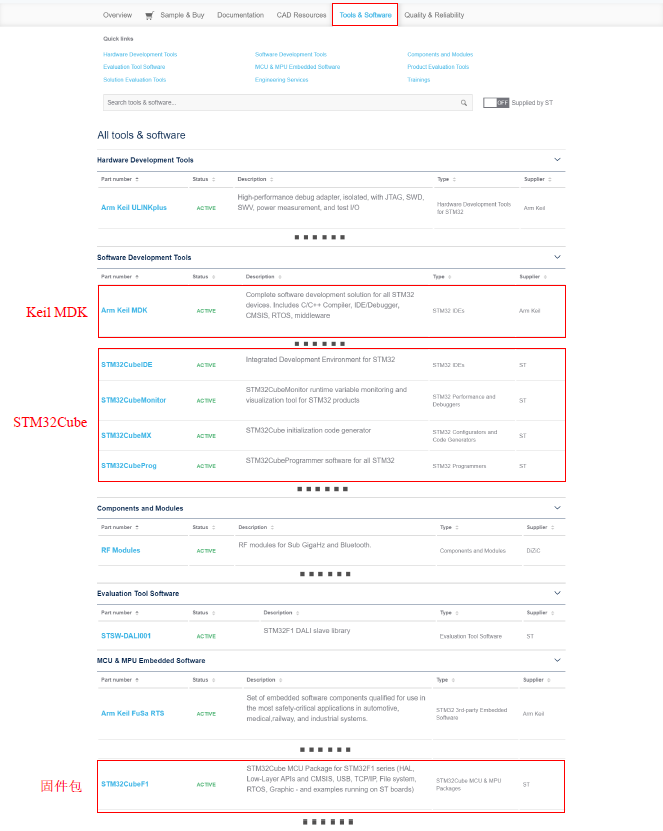

• Tools & Software：可以看到该产品的所有工具软件，比如各种硬件开发工具、软件开发工具、元件模块、评估工具软件、MCU/MPU嵌入式软件、产品评估工具、解决方案评估工具、工程服务、培训课程等。

  1. Hardware Development Tools：ST-LINK仿真下文件等
  2. Software Development Tools：可以下载Keil MDK 与 STM32Cube开发工具。

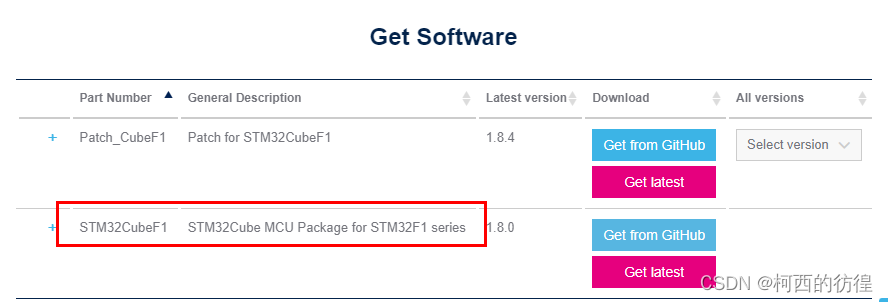

  3. MCU & MPU Embedded Software：可以下载的STM32Cube工具的固件包。

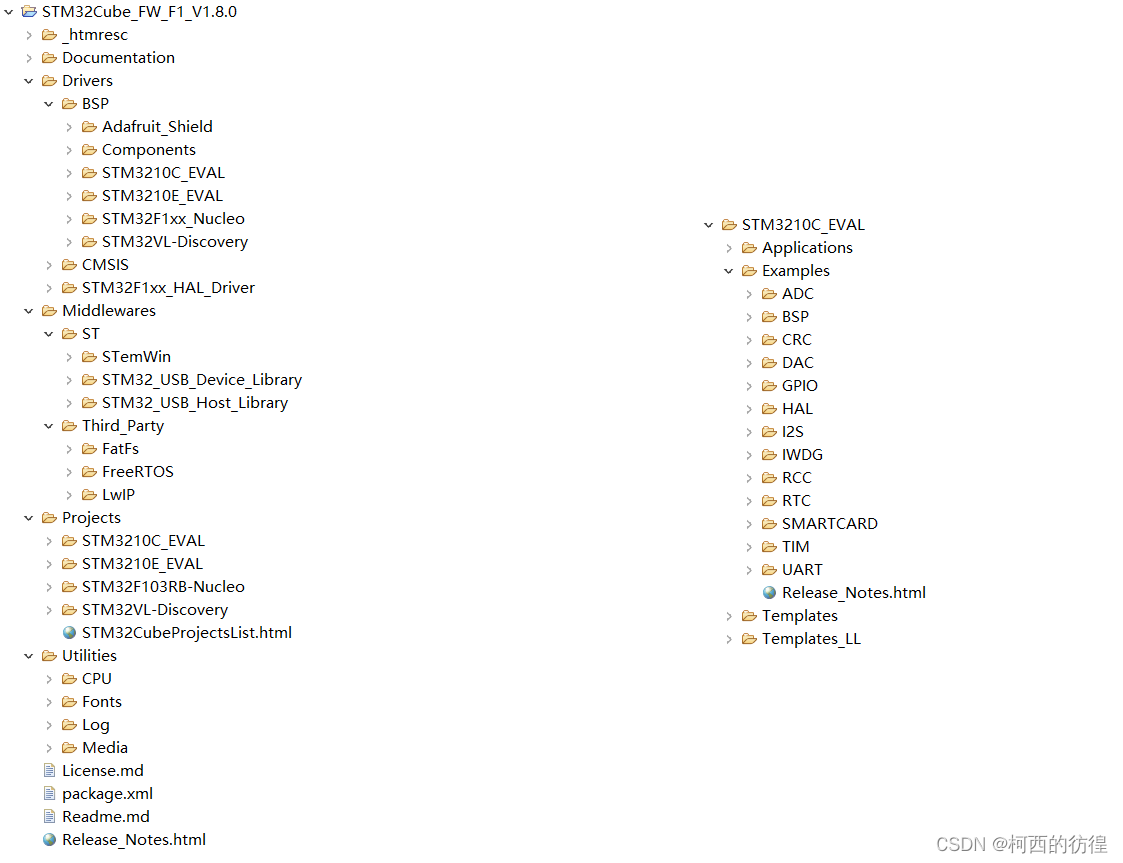

     如示例芯片固件包目录如下：

  • Documentation：里面是本固件包的详细说明文档；
  • Drivers：
    • BSP：板级支持包（Board Support Package），适配ST原厂的几个公板；
    • CMSIS: Cortex微控制器软件接口标准（Cortex Microcontroller Software Interface Standard），包含STM32F1符合CMSIS标准的软件抽象层相关文件（内核寄存器定义、启动文件等）；
    • STM32F1xx_HAL_Driver：ST提供的HAL库驱动，方便快速编写程序；
  • Middlewares：
    • ST：ST提供的图形GUI库“STemWin”、USB从设备库“STM32_USB_Device_Library”、USB主设备库“STM32_USB_Host_Library”；
    • Third_Party：第三方提供的文件系统库“FatFs”、实时性操作系统“FreeRTOS”、网络协议栈“LwIP”;
  • Projects：以ST原厂公板为载体，提供的外设应用示例，比如GPIO、UART、ADC、RTC等；
  • Utilities：一些字体、日志、多媒体等杂项示例。

---

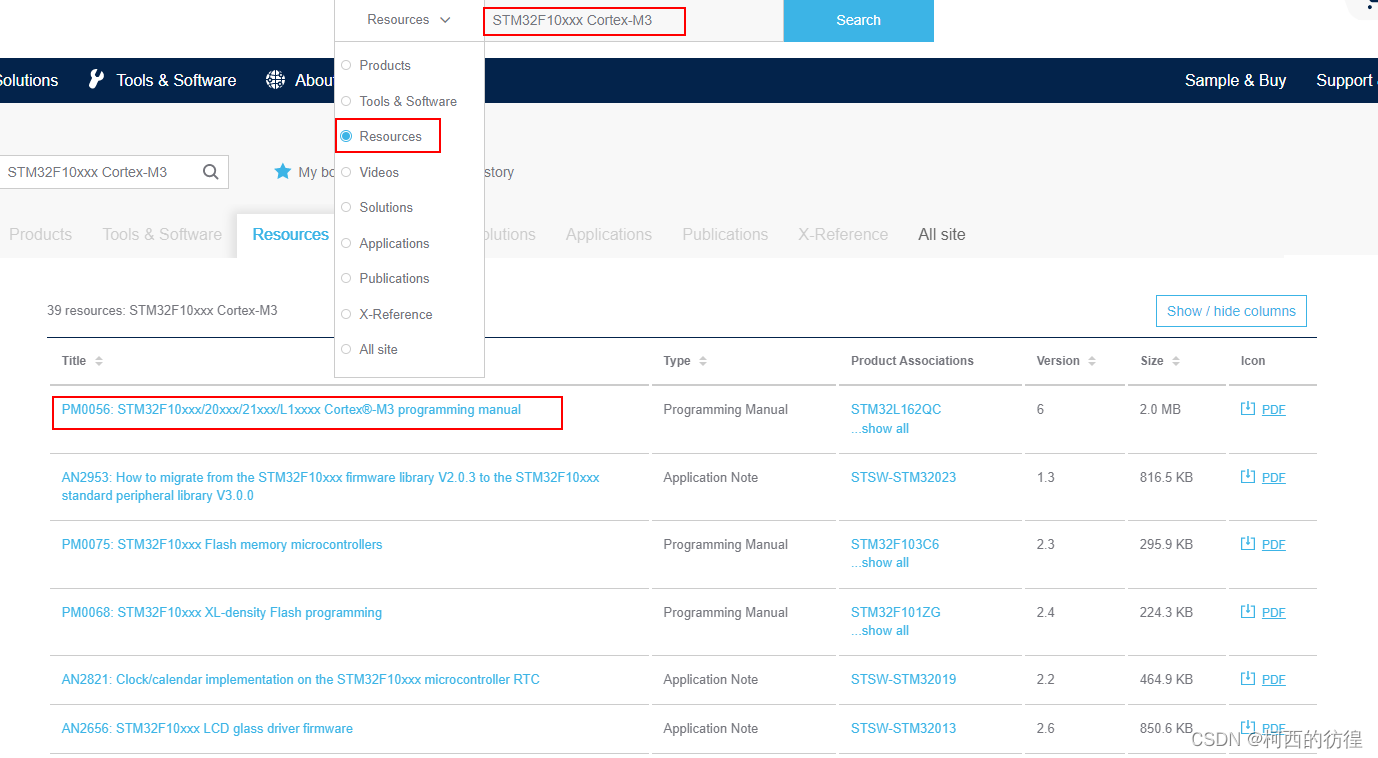

此外，如果想直接搜索手册，可以选择Resources，输入手册名字，如STM32F10xx Cortex-M3编程手册：

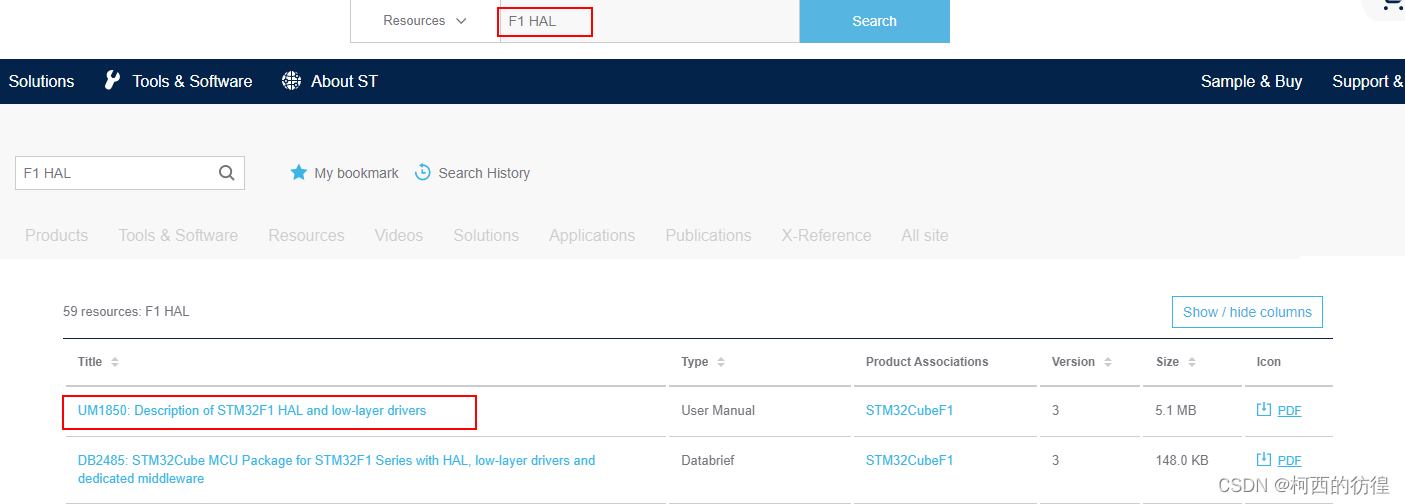

F1系列HAL库开发手册：

其中PM0056和UM1850为手册编号索引，也可以通过它来搜索。

2 通过STM32CubeMX下载

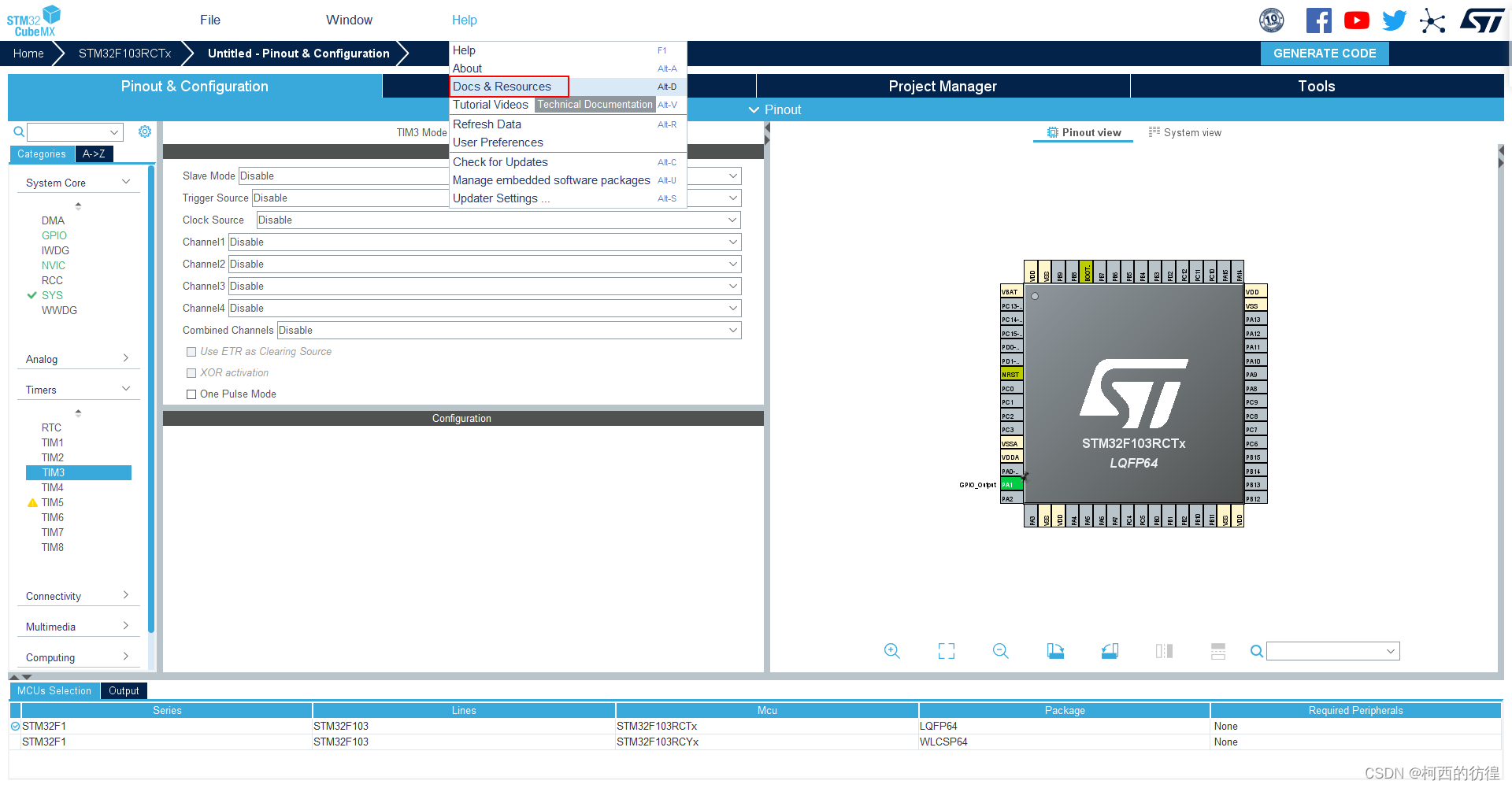

打开软件，点击help：

选择Docs & Resources：

3 总结

• MCU开发资料可以直接在芯片厂商官网下载，如数据手册、参考手册、芯片封装等资料；
• 原厂提供的资料比较多，按需求阅读学习即可，搜索关键词定位到相应章节。
