Ardupilot 飞控PWM输出学习

本文档深入探讨了Ardupilot飞控系统的PWM输出,详细解析了原理图,指出PWM信号来源于STM32F103RBT6和STM32F427VIT6芯片的不同IO通道,同时讲解了SBUS接口的工作机制以及其与RC输入的关系,阐述了如何将接收机数据通过SBUS或PPM连接传递给飞控。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

摘要

本文档主要记录学习pwm输出过程
[TOC]

目录

1.原理图学习

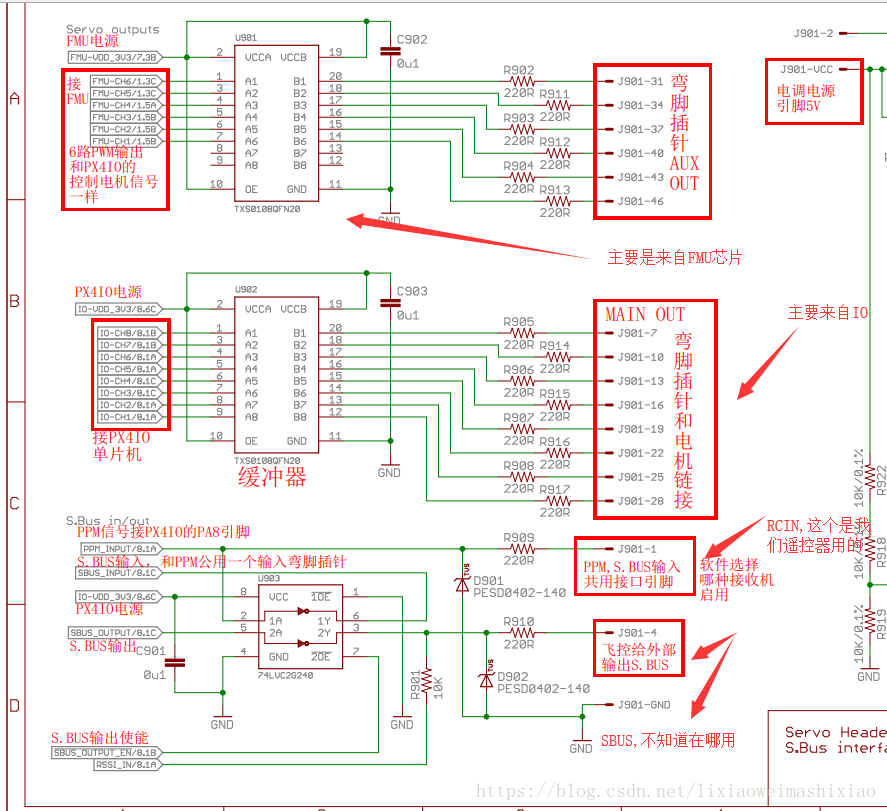

PWM原理图


从于原理图我们可以看出:
MAIN OUT是来自芯片STM32F103RBT6
IO-CH1———PA0
IO-CH2———PA1
IO-CH3———PB8
IO-CH4———PB9
IO-CH5———PA6
IO-CH6———PA7
IO-CH7———PB0
IO-CH8———PB1
SBUS—-SBUS_OUTPUT—PB10
SBUS—–RSSI_IN——PA5
RC(SBUS_IN)———–PB11
RC(PPM_INPUT)———–PA8

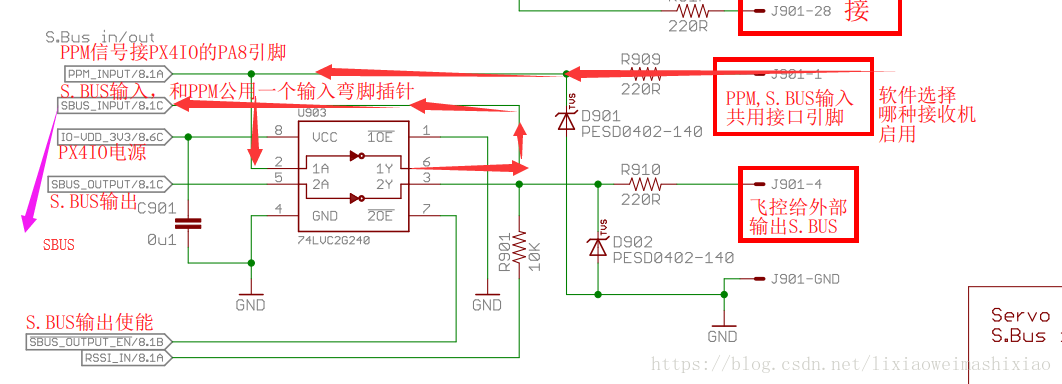

RCIN这个比较特殊,为了支持PPM,SBUS,Pixhawk采用同一个输入口支持SBUS模式和PPM模式,并且这个口分别连接两个引脚:
sbus_in
