PLC流程控制类指令(JMP)编程应用

已于 2022-06-13 15:00:24 修改
阅读量7.4k 收藏 10
点赞数 1
分类专栏： 4-PLCAutomaticControl 2-三菱PLC专栏 文章标签： 算法 人工智能 自动化 学习
于 2022-06-09 16:15:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46143730/article/details/125205415
版权
本文介绍了PLC中的JMP流程控制指令，包括其应用、注意事项、跳转标签和如何在博途梯形图中实现FOR循环功能。强调了JMP指令与RET指令的使用细节，以及跳转选择分支的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

跳转类指令都属于程序流程控制类指令，可以控制程序的执行流。跳转指令和跳转标签必须要在同一个块内（FB/FC），块内跳转标签必须要唯一。本文同时给出博途PLC梯形图模式下如何实现FOR循环功能FC的2种方法。

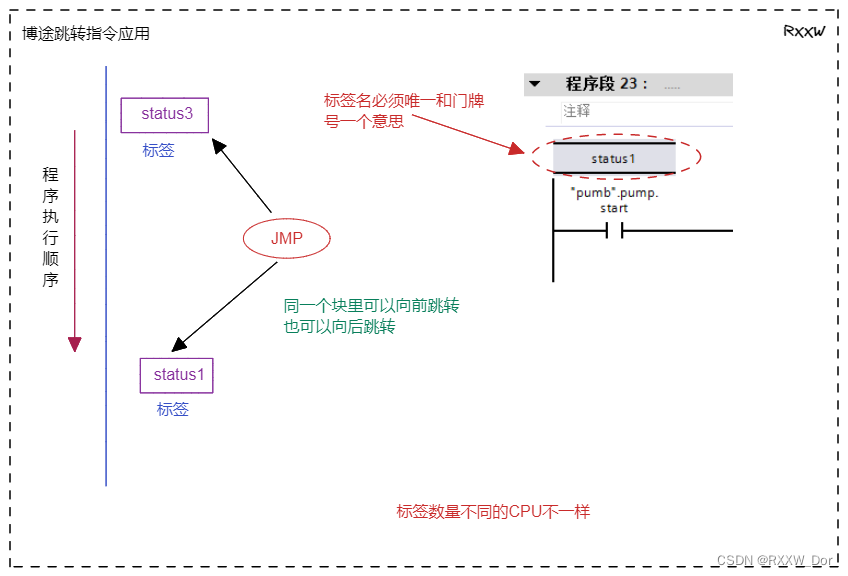

1、JMP指令应用

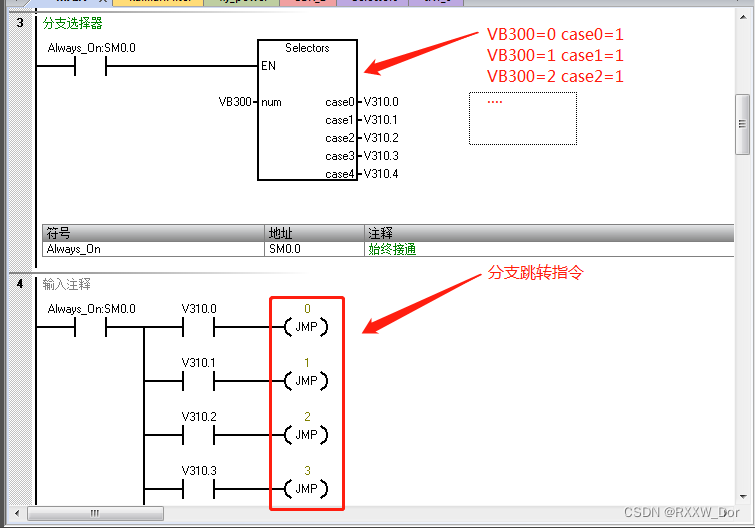

2、跳转指令注意事项 3、分支选择器

博途1200、1500PLC有JMP_LIST跳转选择器指令，SMART PLC我们可以稍微设计下，也可以实现同样的功能。这里的VB300需要选择INOUT类型。

4、跳转标签

RET指令需要注意，很多人对这个RET指令没有理解。没有RET指令程序在这里不会返回，会继续执行后面的程序段。RET指令前端需要有SM0.0位指令，或者其它条件指令。图中写法会编译报错。

了解本专栏 订阅专栏 解锁全文 超级会员免费看
