车道线识别 tusimple 数据集介绍

1、tusimple 数据集介绍

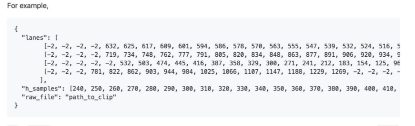

标注json 文件中每一行包括三个字段 ：

raw_file : 每一个数据段的第20帧图像的的 path 路径

lanes 和 h_samples 是数据具体的标注内容，为了压缩，h_sample 是纵坐标（等分确定），lanes 是每个车道的横坐标，是个二维数组。-2 表示这个点是无效的点。

标注的过程应该是，将图片的下半部分如70%*height 等分成N份。然后取车道线（如论虚实）与该标注线交叉的点

上面的数据就有 4 条车道线，第一条车道线的第一个点的坐标是（632，280）。



2、下载数据集

LaneNet车道线检测使用的是Tusimple数据集，下载它

https://github.com/TuSimple/tusimple-benchmark/issues/3

3、样本处理

利用以下脚本可以处理得到标注的数据，这个脚本稍微改动下也可以作为深度学习输入的图像。

# -*- coding: utf-8 -*-
import cv2
import json
import numpy as np
import os

base_path = r"C:\Users\Downloads"

file = open(base_path + '\label_data_0601.json', 'r')
image_num = 0

for line in file.readlines():
    data = json.loads(line)
    # print data['raw_file']
    # 取第 29 帧 看一下处理的效果
    if image_num == 2:
        image = cv2.imread(os.path.join(base_path, data['raw_file']))
        # 二进制图像数组初始化
        binaryimage = np.zeros((image.shape[0], image.shape[1], 1), np.uint8)
        # 实例图像数组初始化
        instanceimage = binaryimage.copy()
        arr_width = data['lanes']
        arr_height = data['h_samples']
        width_num = len(arr_width)  # 标注的道路条数
        height_num = len(arr_height)
        # print width_num
        # print height_num
        # 遍历纵坐标
        for i in range(height_num):
            lane_hist = 40
            # 遍历各个车道的横坐标
            for j in range(width_num):
                # 端点坐标赋值
                if arr_width[j][i - 1] > 0 and arr_width[j][i] > 0:
                    binaryimage[int(arr_height[i]), int(arr_width[j][i])] = 255  # 255白色，0是黑色
                    instanceimage[int(arr_height[i]), int(arr_width[j][i])] = lane_hist
                    if i > 0:
                        # 画线，线宽10像素
                        cv2.line(binaryimage, (int(arr_width[j][i - 1]), int(arr_height[i - 1])),
                                 (int(arr_width[j][i]), int(arr_height[i])), 255, 10)
                        cv2.line(instanceimage, (int(arr_width[j][i - 1]), int(arr_height[i - 1])),
                                 (int(arr_width[j][i]), int(arr_height[i])), lane_hist, 10)
                lane_hist += 50
        # cv2.imshow('image.jpg', image)
        # cv2.waitKey()
        # cv2.imshow('binaryimage.jpg', binaryimage)
        # cv2.waitKey()
        # cv2.imshow('instanceimage.jpg', instanceimage)
        # cv2.waitKey()
        string1 = base_path + "\\" + str(image_num+10) + ".png"
        string2 = base_path + "\\" + str(image_num+11) + ".png"
        string3 = base_path + "\\" + str(image_num+12) + ".png"
        cv2.imwrite(string1, binaryimage)
        cv2.imwrite(string2, instanceimage)
        cv2.imwrite(string3, image)
        break

    image_num = image_num + 1

file.close()
print("total image_num:" + str(image_num))

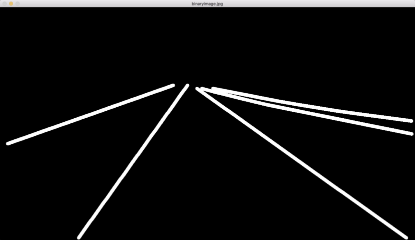

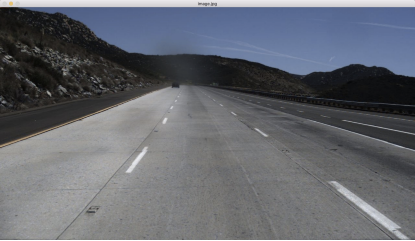

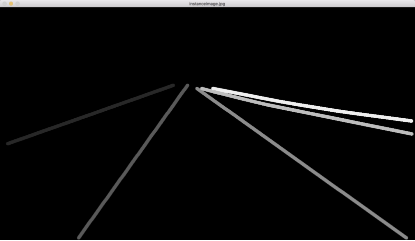

处理完之后图片输出如下所示：













Tusimple 数据的标注特点：

1、车道线实际上不只是道路上的标线，虚线被当作了一种实线做处理的。这里面双实线、白线、黄线这类信息也是没有被标注的。

2、每条线实际上是点序列的坐标集合，而不是区域集合

4、创建自己的tusimple数据集格式

第一步：原始数据集标注

1、使用labelme进行数据标注：

在conda里使用指令进行安装labelme

 pip install labelme

2、在环境下使用指令进行启动labelme

labelme

3、进入界面后选择图片，进行线段标记

在顶部edit菜单栏中选择不同的标记方案，依次为：多边形（默认），矩形，圆、直线，点。点击 Create Point，回到图片，左键点击会生成一个点，标记完成后，会形成一个标注区域，同时弹出labelme的框，输入标注名，点击ok，标注完成

注意：要标注的车道线，一般会有多条，需要不同的命名加以区分，lane1,lane2等

标注完成后，会生成一个json文件。

4、将json转换为dataset

labelme_json_to_dataset xxx.json

生成一个文件夹，里面包含五个文件（只能转换一个json）

批量转换json：

在labelme的安装目录下可以看到json_to_dataset文件，默认只提供单个文件转换，我们只需要修改此代码，修改为批量转换

import argparse

import json

import os

import os.path as osp

import warnings

import PIL.Image

import yaml

from labelme import utils

import base64

#批量转换代码

def main():

    warnings.warn("This script is aimed to demonstrate how to convert the\n"

                  "JSON file to a single image dataset, and not to handle\n"

                  "multiple JSON files to generate a real-use dataset.")

    parser = argparse.ArgumentParser()

    parser.add_argument('json_file')

    parser.add_argument('-o', '--out', default=None)

    args = parser.parse_args()

    json_file = args.json_file

    if args.out is None:

        out_dir = osp.basename(json_file).replace('.', '_')

        out_dir = osp.join(osp.dirname(json_file), out_dir)

    else:

        out_dir = args.out

    if not osp.exists(out_dir):

        os.mkdir(out_dir)

    count = os.listdir(json_file)

    for i in range(0, len(count)):

        path = os.path.join(json_file, count[i])

        if os.path.isfile(path):

            data = json.load(open(path))

            if data['imageData']:

                imageData = data['imageData']

            else:

                imagePath = os.path.join(os.path.dirname(path), data['imagePath'])

                with open(imagePath, 'rb') as f:

                    imageData = f.read()

                    imageData = base64.b64encode(imageData).decode('utf-8')

            img = utils.img_b64_to_arr(imageData)

            label_name_to_value = {'_background_': 0}

            for shape in data['shapes']:

                label_name = shape['label']

                if label_name in label_name_to_value:

                    label_value = label_name_to_value[label_name]

                else:

                    label_value = len(label_name_to_value)

                    label_name_to_value[label_name] = label_value

            # label_values must be dense

            label_values, label_names = [], []

            for ln, lv in sorted(label_name_to_value.items(), key=lambda x: x[1]):

                label_values.append(lv)

                label_names.append(ln)

            assert label_values == list(range(len(label_values)))

            lbl = utils.shapes_to_label(img.shape, data['shapes'], label_name_to_value)

            captions = ['{}: {}'.format(lv, ln)

                for ln, lv in label_name_to_value.items()]

            lbl_viz = utils.draw_label(lbl, img, captions)

            out_dir = osp.basename(count[i]).replace('.', '_')

            out_dir = osp.join(osp.dirname(count[i]), out_dir)

            if not osp.exists(out_dir):

                os.mkdir(out_dir)

            PIL.Image.fromarray(img).save(osp.join(out_dir, 'img.png'))

            #PIL.Image.fromarray(lbl).save(osp.join(out_dir, 'label.png'))

            utils.lblsave(osp.join(out_dir, 'label.png'), lbl)

            PIL.Image.fromarray(lbl_viz).save(osp.join(out_dir, 'label_viz.png'))

            with open(osp.join(out_dir, 'label_names.txt'), 'w') as f:

                for lbl_name in label_names:

                    f.write(lbl_name + '\n')

            warnings.warn('info.yaml is being replaced by label_names.txt')

            info = dict(label_names=label_names)

            with open(osp.join(out_dir, 'info.yaml'), 'w') as f:

                yaml.safe_dump(info, f, default_flow_style=False)

            print('Saved to: %s' % out_dir)

if __name__ == '__main__':

    main()

进入到保存json文件的目录，执行labelme_json_to_dataset  path

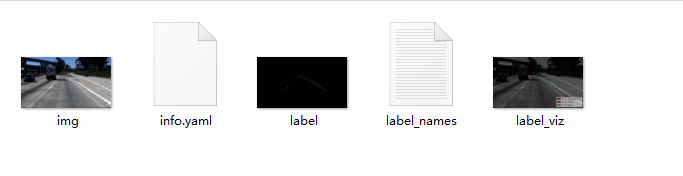

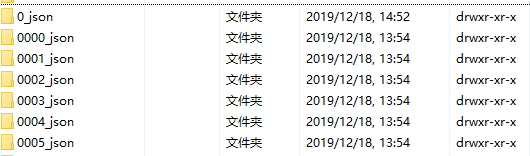

将标注之后的数据批量处理之后，生成文件夹形式如下图所示

打开文件夹里面有五个文件，分别是

5、数据格式转换

根据tuSimple数据集形式，需要得到二值化和实例化后的图像数据，也就是gt_binary_image和gt_instance_image文件中的显示结果。需要将标注之后的数据进行转换

import cv2
from skimage import measure, color
from skimage.measure import regionprops
import numpy as np
import os
import copy

def skimageFilter(gray):

    binary_warped = copy.copy(gray)
    binary_warped[binary_warped > 0.1] = 255

    gray = (np.dstack((gray, gray, gray))*255).astype('uint8')
    labels = measure.label(gray[:, :, 0], connectivity=1)
    dst = color.label2rgb(labels,bg_label=0, bg_color=(0,0,0))
    gray = cv2.cvtColor(np.uint8(dst*255), cv2.COLOR_RGB2GRAY)
    return binary_warped, gray


def moveImageTodir(path,targetPath,name):
    if os.path.isdir(path):
        image_name = "gt_image/"+str(name)+".png"
        binary_name = "gt_binary_image/"+str(name)+".png"
        instance_name = "gt_instance_image/"+str(name)+".png"

        train_rows = image_name + " " + binary_name + " " + instance_name + "\n"

        origin_img = cv2.imread(path+"/img.png")
        origin_img = cv2.resize(origin_img, (1280,720))
        cv2.imwrite(targetPath+"/"+image_name, origin_img)

        img = cv2.imread(path+'/label.png')
        img = cv2.resize(img, (1280,720))
        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        binary_warped, instance = skimageFilter(gray)
        cv2.imwrite(targetPath+"/"+binary_name, binary_warped)
        cv2.imwrite(targetPath+"/"+instance_name, instance)
        print("success create data name is : ", train_rows)
        return train_rows
    return None



if __name__ == "__main__":

    count = 1
    with open("./train.txt", 'w+') as file:

        for images_dir in os.listdir("./images"):
            dir_name = os.path.join("./images", images_dir + "/annotations")
            for annotations_dir in os.listdir(dir_name):
                json_dir = os.path.join(dir_name, annotations_dir)
                if os.path.isdir(json_dir):
                    train_rows = moveImageTodir(json_dir, "./", str(count).zfill(4))
                    file.write(train_rows)
                    count += 1

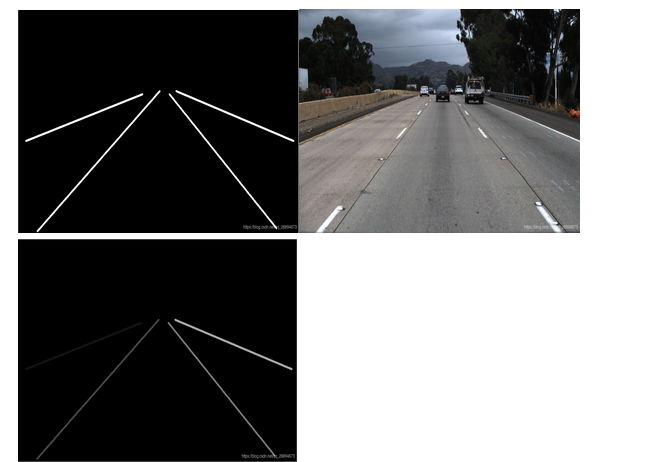

转换之后的显示结果：

由于lanenet模型处理需要按照tusimple数据进行，首先需要将上一步处理的数据生成tfrecords格式，调用laneNet中lanenet_data_feed_pipline.py文件。

python data_provider/lanenet_data_feed_pipline.py
--dataset_dir ../dataset/lane_detection_dataset/
--tfrecords_dir ../dataset/lane_detection_dataset/tfrecords
