1.圆柱展开

  CloudCompare中的Unroll功能实现将圆柱形和圆锥形点云展开成平面。
具体操作如下：

1.1 找到展开功能

在这里插入图片描述

1.2 设置相关参数

在这里插入图片描述

  • Type：选择待展开的点云形状是圆柱形还是圆锥形。
  • Axis：设置绕(X、Y、Z)哪个轴展开。
  • Axis position：设置位于轴上的一个点（否则CloudCompare将使用点云的重心）。
  • Radius：设置待展开的圆柱形点云的半径。

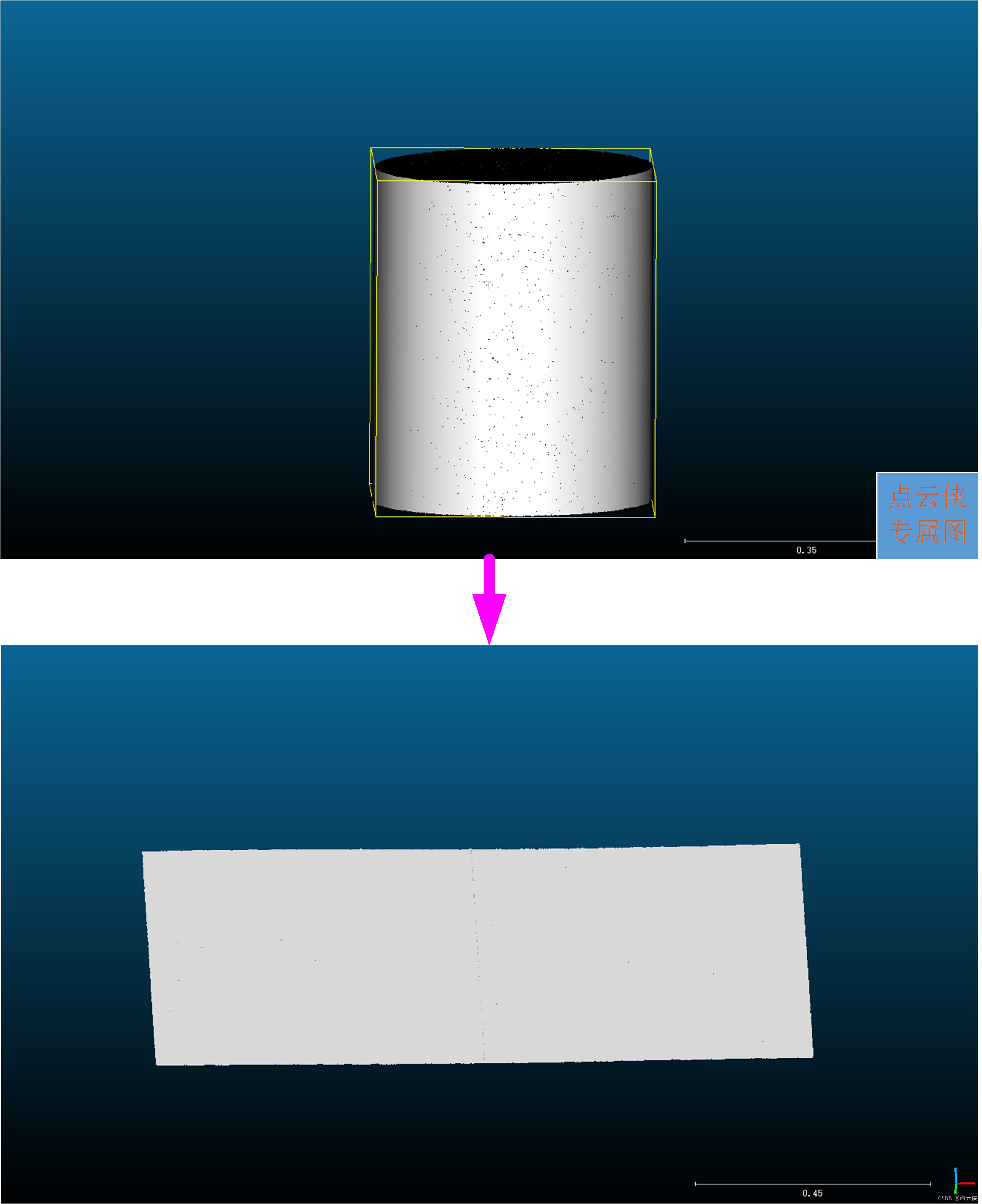

1.3 展开结果

在这里插入图片描述

2.圆锥展开

  CloudCompare中的Unroll功能实现将圆柱形和圆锥形点云展开成平面。
具体操作如下：

2.1 找到展开功能

在这里插入图片描述

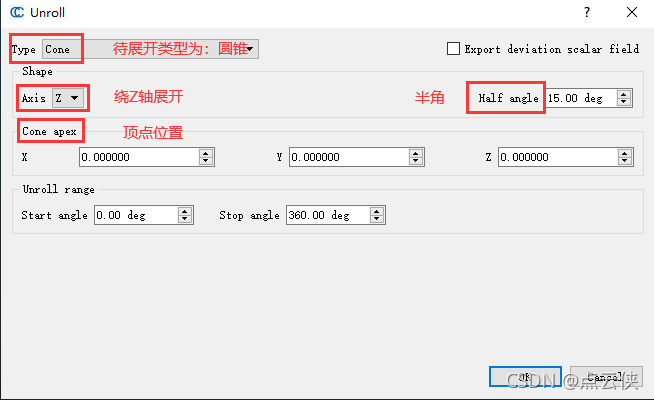

2.2 设置相关参数

在这里插入图片描述

  • Type：选择待展开的点云形状是圆柱形还是圆锥形。
  • Axis：设置绕(X、Y、Z)哪个轴展开。
  • Cone apex：圆锥体顶点位置。
  • Half angle：半角（这是圆锥体顶点处的孔径角，单位为度）。

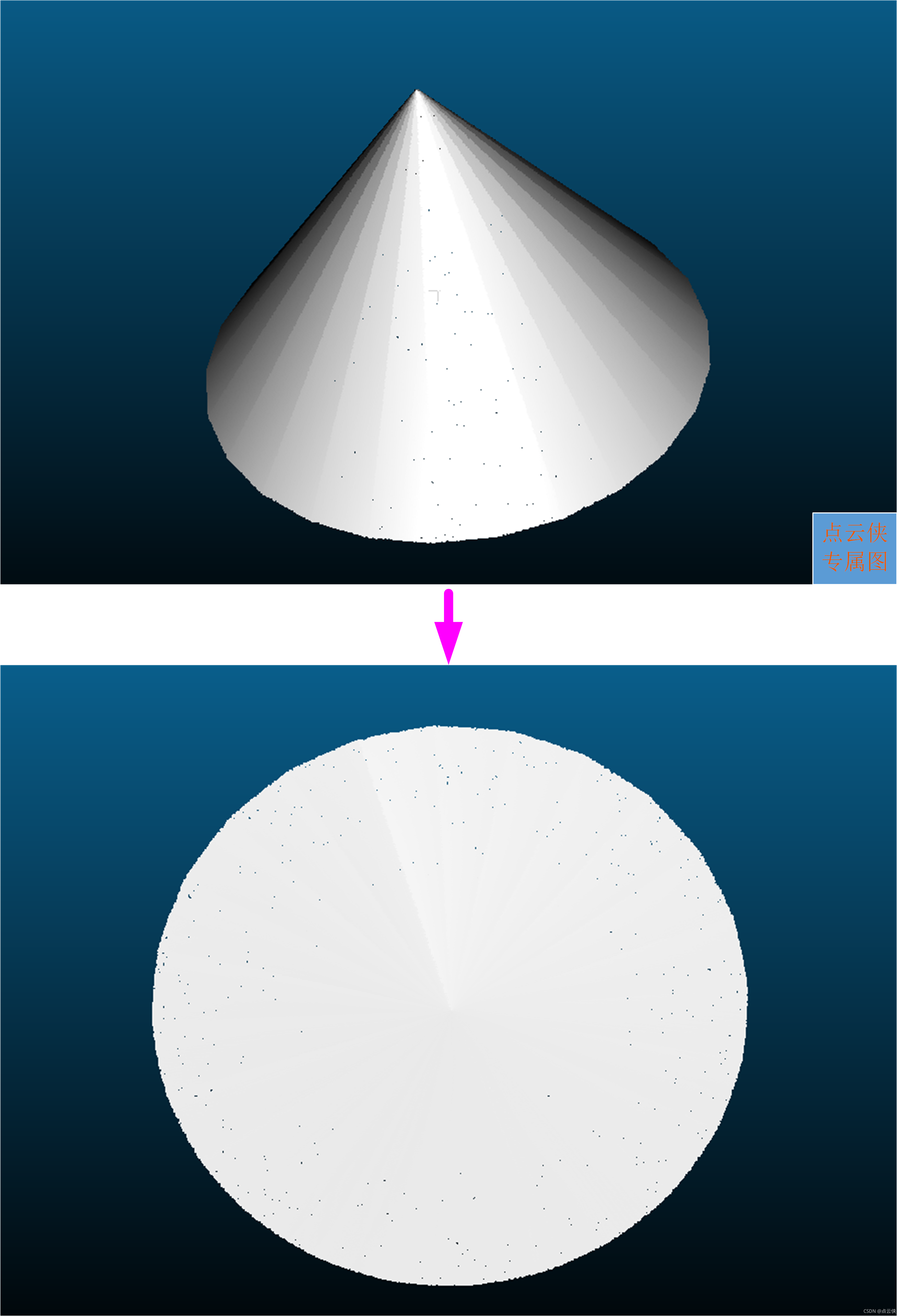

2.3 展开结果

在这里插入图片描述
