点云处理学习笔记（七）-- 特征描述 Spin Image

一、Spin Image

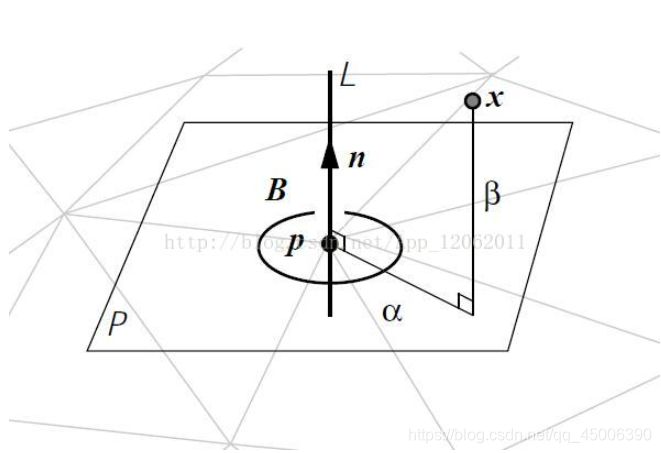

       Spin Image是基于点云空间分布的最经典的特征描述方法，其思想是将一定区域的点云分布转换成二维的Spin Image，然后对场景和模型的Spin Image进行相似性度量：

       P：三维网格某顶点p的切面

       n：p点单位法向量

       x：p附近的三维网格上的另一个顶点

       α：x点在P上的投影与p的距离

       β：x点与P点的垂直距离

      其中p和n定义为一个定向点（oriented point）

二、生成Spin Image的步骤

      1.定义一个Oriented Point

      2.以Oriented Point为轴生成一个圆柱坐标系

      3.定义Spin Image的参数，Spin Image是一个具有一定大小（行数列数）、分辨率（二维网格大小）的二维图像（或者说是网格）。

      4.将圆柱体内的三维坐标​投影到二维Spin image，这一过程可以理解为一个Spin image绕着法向量n旋转360度，Spin image扫到的三维空间的点会落到Spin image的网格中。就是如下的公式：

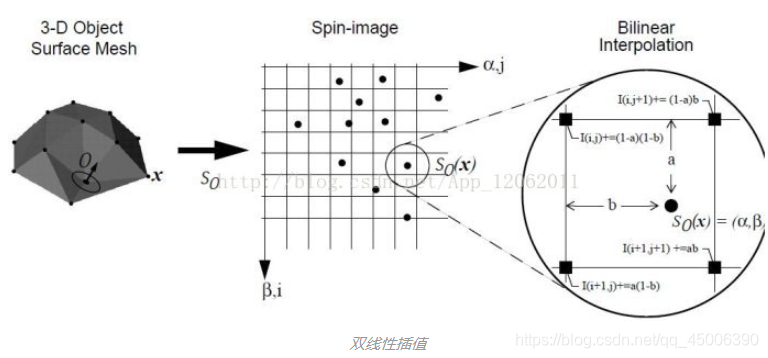

      5.根据Spin Image中的每个网格中落入的点不同，计算每个网格的强度I，显示Spin Image时以每个网格（也就是像素）I不同为依据。最直接的方法是直接计算每个网格中落入的点，然而为了降低对位置的敏感度降低噪音影响增加稳定性，Johnson论文中用双线性插值的方法将一个点分布到4个像素中。原理如下图：

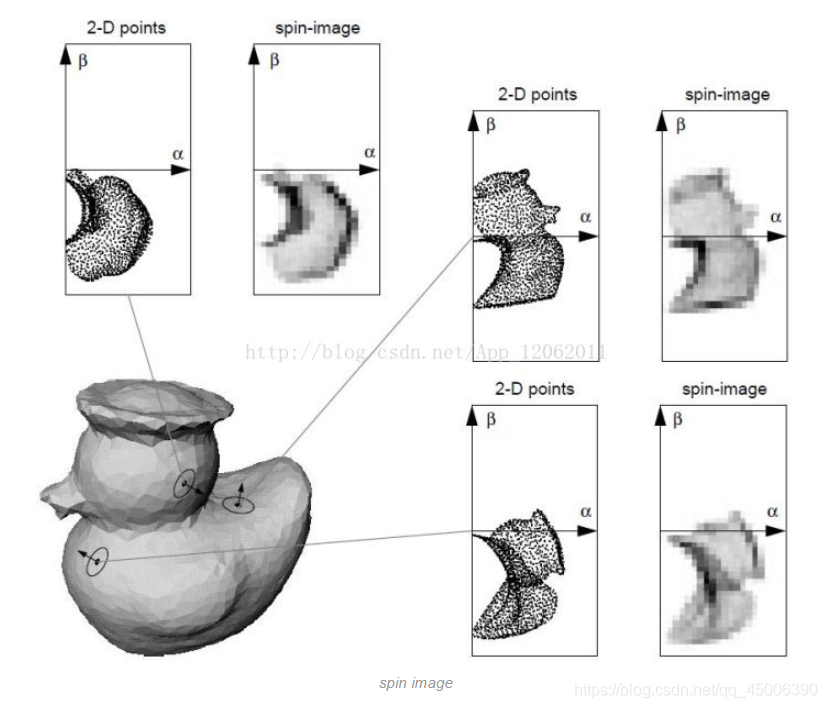

       上图中，默认的网格边长是1（但并非真实的边长），当一个点落入网格(i, j)中时，就会被双线性插值分散到(i, j), (i, j+1), (i+1, j), (i+1, j+1)四个网格中，这样就获得了Spin Image：

      Spin Image绕着选择顶点的法向量自转360°，将所到之处的指点全部沾在二维图像上，累积成为一副图像，再经过处理就成为了Spin Image。

三、Spin Image的三个关键参数

       1.分辨率：即二维网格中像素的实际尺寸，使用和三维网格相近的尺寸比较合适，因此通常是取三维网格所有边的平均值作为Spin Image的每个网格尺寸，通常会把网格的长和宽定义成相等，即边长：

       e为三维网格模型中的一条边，N为三维网格中的边的总数；

       2.大小：即Spin Image的行数和列数，两者一般也是相等的；

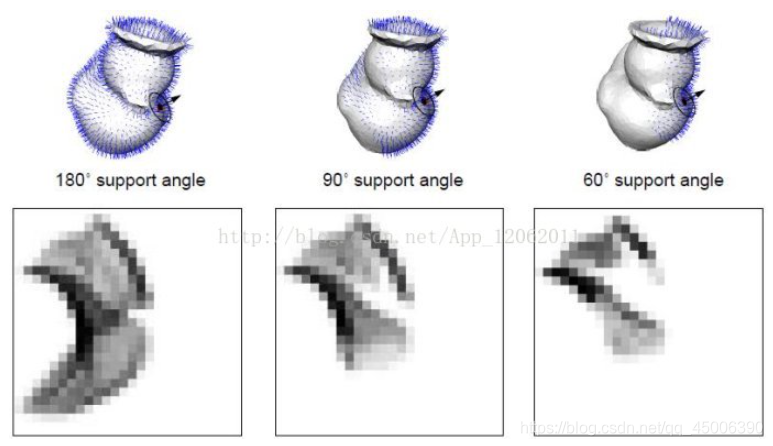

       3.Support Angle：即法向量家教的大小限制，空间中顶点的法向量和创建圆柱坐标系所选点法向量之间的夹角：

      对角度进行限制之后，相对于切面的“凹点（大于90°）”被剔除，保留了主要信息，降低了后续的计算量，一般角度的限制范围在60°到90°之间。

四、Spin Image特征匹配中的相似性度量和匹配时点的选择

       1.相似性度量

        使用以下公式来计算两个Spin Images之间的相似性：

        其中R的计算公式：

        N为每个Spin Image的像素数，atanh为反双曲正切函数，其输入的范围是[-1, 1]，这是一种典型的统计学手段，R的取值范围是[-1, 1]，两个Spin Images越相似，R越接近于1，完全一样时R的值为1。

        可以看出C由两部分组成：第一部分时经反双曲正切函数得出的值的平方，第二部分是一个权重λ乘以一个较小的数，当两个Spin Images相似时第二部分所占的比重应该较小，当不接近时第二部分所占比重应该较大。λ的作用是用来限制Spin Images低重合时匹配的情况，λ的选择方式时将所有的Spin Images中的非空像素数按大小顺序列出来然后取中位数，这个中位数差不多是像素重叠的期望值，然后考虑到低重叠的情况，取这个中位数的一半来作为λ。

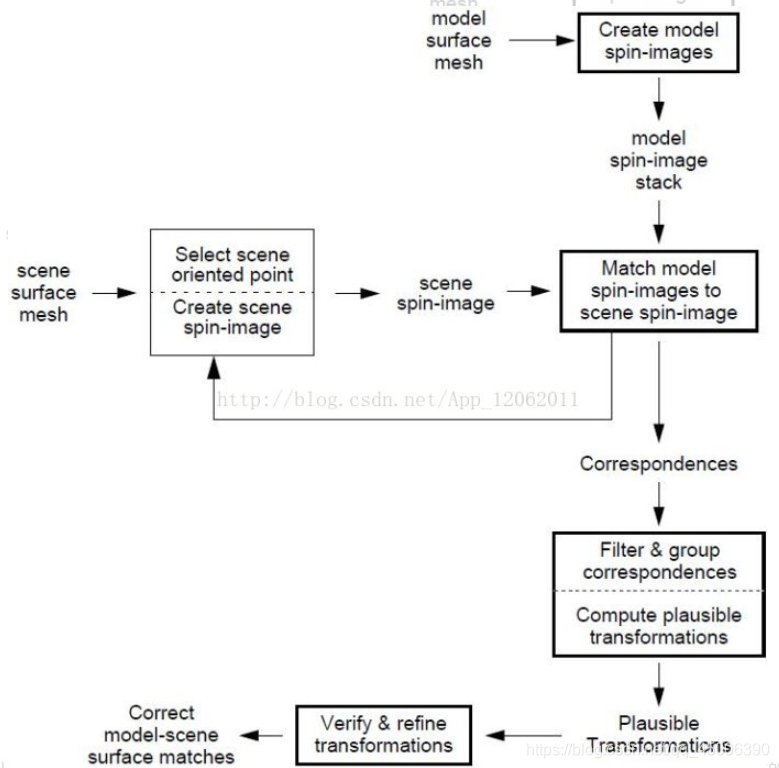

        三维模型与场景匹配按下图的流程来进行：

        在计算出相关系数后，由于模型的对称部分或者目标点附近的点的干扰，在场景中可能会有不止一个点与目标点的特征相近匹配，因此在确定Plausible Transformations之前需要进行过滤和多元组的匹配。

        2.模型和场景匹配时点的选择：

        两个三维模型进行匹配至少得要有三个点可以匹配：

        对三维场景点的额选择：通过对形状编码确保均匀抽样，通过选择有精确法向量的Spin Image来提高匹配的几率，无杂点的完美模型一般随机选择10%的点就可以，实际运用中一般选择1/20 -- 1/2。

五、总结

       Spin Image对遮挡和背景干扰具有很强的强健性，在点云配准和三维目标识别中得到广泛应用，其不足之处在于不具有尺度不变性，需要较大的存储空间和要求点云均匀分布。
