zynq 在线逻辑分析仪的使用

1、添加调试用 IP CORE ILA
针对上图的 BD 设计文件，我们现在要掌握一些调试方法，方便后面在开发过程中用到问题进行调试和仿真。

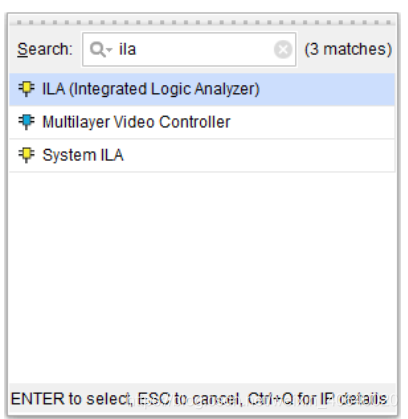

Step1:单击“+”，添加 ila CORE 的 IP。

Step2:双击打开 ILA CORE

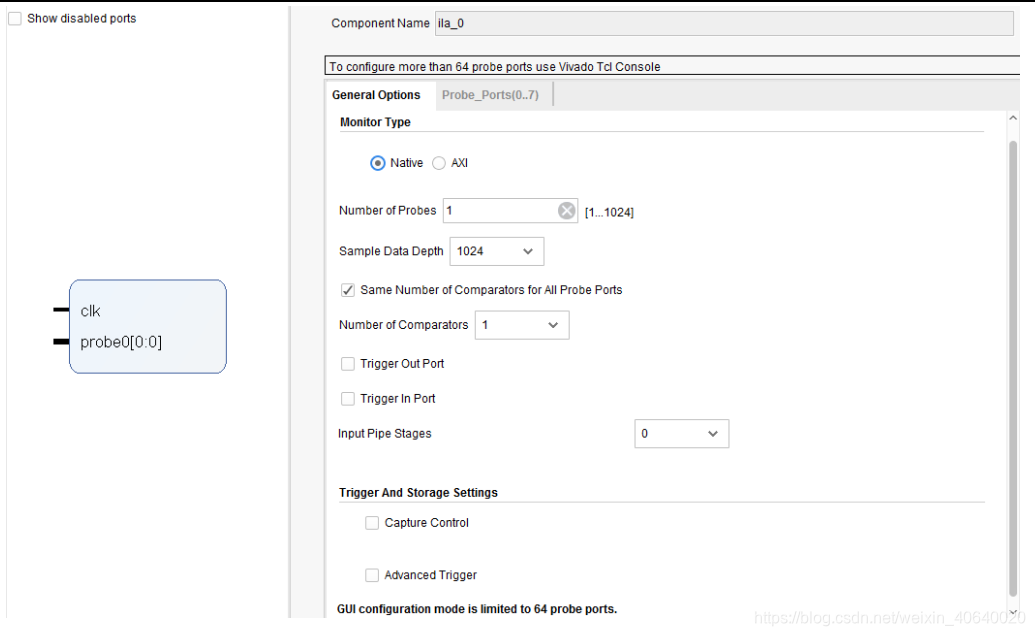

Step3:双击打开 ILA CORE ，进行如下配置，设置结束点击 OK。
General Options 设置：
选择 Native;
Number of Probes:1
Sample Data Depth:1024
Number of Comparators:1
需要配置的参数主要有三个：1.Component Name,组件的名字，2.Number of Probes 需要抓取的信号的个数，3.Sample Data Depth 抓取的信号的深度。
