直线运动指令(MoveL)

直线运动指令

---

  MoveL:线性运动指令，示教位置点的数据类型为robtarger。将机器人的TCP点沿直线运动运动到目标点，适用于对路径轨迹要求高的小范围运动场合：如：我们先假设这样的一个前提，机器人从A点到B点运动MoveJ是机器人的TCP从A点运动到B点但不保证AB两点之间的轨迹是直线，此指令适合用于机器人大范围的两点间的运动。MoveL是机器人的TCP从A点运动到B点，AB两点之间的轨迹是直线，此指令适合用于机器人直线运动，常用于机器人在工作状态移动，如果大范围的移动用此指令的话就容易进行死点。

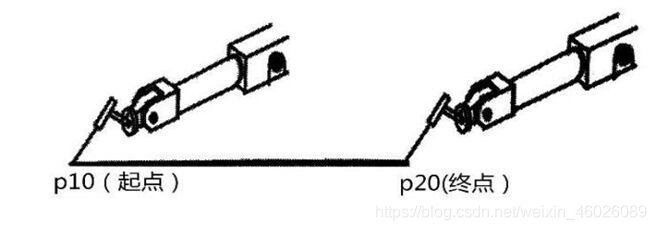

如下图所示，机器人的TCP点从P10（起点）运行到P20（终点），这一段运动过程就是线性运动，代码示例如下所示：

MODULE MainModule

    CONST robtarget p10:=[[100,200,300],[1,0,0,0],[0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];
    CONST robtarget p20:=[[400,500,600],[1,0,0,0],[0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

    PROC main()
        MoveL p10,v1000,fine,tool0\WObj:=wobj0;
        MoveL p20,v1000,fine,tool0\WObj:=wobj0;
    ENDPROC

ENDMODULE

总结

---

MoveL a：运动路径为直线；b：速度较慢；c：一般为小范围运动；d：运动路径可控；e：运动过程中可能存在奇异点；

参数	说明
MoveL	指令名称：直线运动
p10	位置点：数据类型为robtarget，机器人和外部轴的目标点
v1000	速度：数据类型为speeddata，适用于运动的速度数据。速度数据规定了关于工具中心点、工具方位调整和外轴的速率
z50	转弯半径：数据类型为zonedata，相关移动的转弯半径。转弯半径描述了所生成拐角路径的大小
tool0	工具坐标系：数据类型为tooldata，移动机械臂时正在使用的工具。工具中心点是指移动至指定目的点的点
wobj	工件坐标系：数据类型为wobjdata，指令中机器人位置关联的工件坐标系。省略该参数，则位置坐标以机器人基坐标为准

将工具中心点（TCP）沿直线移动至目标点。

格式	MoveL [\Conc] ToPoint [\ID] Speed [\V] [\T] Zone [\Z] [\Inpos] Tool [\Wobj] [\TLoad]
参数	[\Conc]	当前机器人正在运动时，执行后续指令
	ToPoint	robtarget型目标点位置
	[\ID]	在MultiMove系统中用于运动同步或协调同步，其他情况下禁止使用
	Speed	Speeddata型运动速度
	[\V]	num型数据，指定指令中的TCP速度，于mm/s为单位
	[\T]	num型数据，指定机器人运动的总时间，以s为单位
	Zone	zonedata型转弯半径
	[\Z]	num型数据，指定机器人TCP的位置精度
	[\Inpos]	stoppointdata型数据，指定停止点中机器人TCP位置对的收敛准则，停止点数据取代Zone参数的指定区域
	Tool	tooldata型数据，指定运行时的工具
	[\Wobj]	wobjdata型数据，指定运行时的工件
	[\TLoad]	loaddata型数据，指定运行时的负载
示例	MoveL p30,v1000,z50,tool0\WObj:=wobj0;
说明	以线性模式移动至p30点

 
