功能定义-开门碰撞预警

功能概述

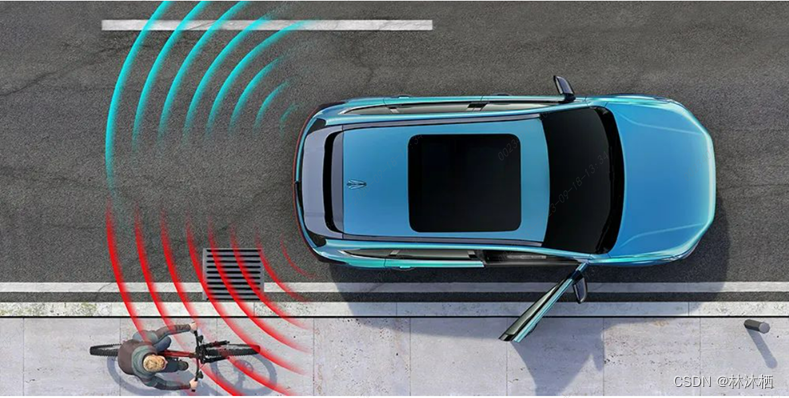

开门碰撞预警(Door Open Warning)，简称DOW，其功能表现为在停车状态即将开启车门时，监测车辆侧方及侧后方的其他道路使用者，并在可能因车门开启而发生碰撞危险时，发出警告信息

设计运行范围

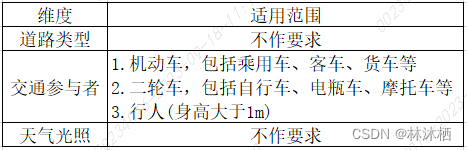

设计运行范围(ODD)表示功能能够正常运行所依赖的外部条件，例如：道路、交通、天气、光照等，详细定义如下：

功能场景

ENCAP场景

满足CBDA场景要求即可

拓展场景

1.当前车门处于关闭状态，驾驶员欲打开车门，此时后方有车辆接近；
2.当前车门处于关闭状态，驾驶员欲打开车门，此时后方有行人接近；
3.当前车门已开启，此时后方有车辆接近；
4.当前车门已开启，此时后方有骑行者接近
5.当前车门已开启，此时后方有行人接近；

功能需求

车速范围：0km/h【不受挡位影响】

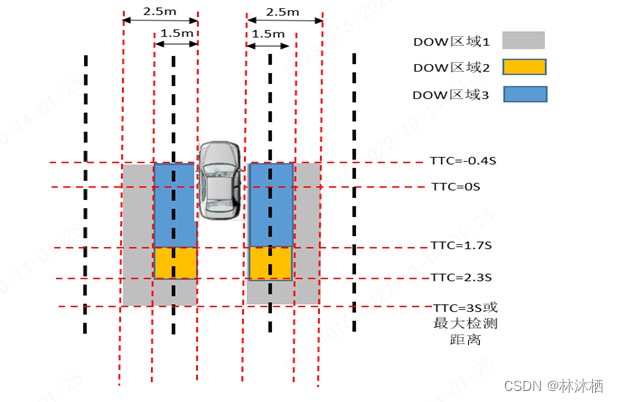

DOW根据开门状态，分为两种：
——车门未打开：
区域1：当3s＞TTC≥2.3s时，触发一级报警，提供视觉警告
区域2：当2.3s＞TTC≥1.7s时，触发一级报警，提供视觉警告
区域3：当1.7s＞TTC≥-0.4s时，触发一级报警，同时激活车门保持功能，单次打开车门失效
当存在威胁时，对应侧的所有车门均发出有效警告或保持功能
——车门打开：
区域1、2、3：当3s＞TTC≥-0.4s时，触发二级报警，提供视觉和（听觉或触觉）警告
当存在威胁时，对应侧的所有车门均发出有效警告或保持功能

备注：参考ENCAP得分要求

交互需求

功能开启/关闭

1.具备DOW功能开关，支持驾驶员开启/关闭
2.首次默认开启，后续记忆

功能激活

1.一级报警：外后视镜指示灯常亮+仪表文字提示
2.二级报警：外后视镜指示灯闪烁，频率1HZ+仪表文字提示+蜂鸣3声，频率1HZ
3.车门保持功能：单次打开车门失效，需要二次开门才能打开
4.若存在DOW后排报警灯，当存在碰撞风险时，常亮显示

功能抑制

1.车速＞0km/h

功能中断/退出

1.车速＞0km/h
2.驾驶员关闭功能开关

功能故障

1.如果设置项已开启，此时功能故障，文字提示"角雷达类功能故障"，同时显示故障指示灯

2.如果设置项未开启，功能故障，系统不会进行提示，若此时驾驶员点击设置项开关，意图打开，此时进行文字提示“功能故障，无法开启”

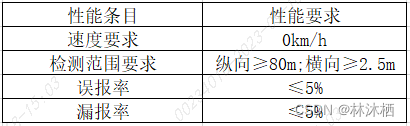

性能要求
