RoadBEV：鸟瞰图中的道路表面重建

已于 2025-02-13 16:32:45 修改
阅读量1.8k 收藏 14
点赞数 19
分类专栏： # 深度学习论文阅读 文章标签： 自动驾驶 深度学习
于 2024-04-22 09:14:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xhtchina/article/details/137711984
版权

1. 代码地址

GitHub - ztsrxh/RoadBEV: Codes for RoadBEV: road surface reconstruction in Bird's Eye View

2. 摘要

本文介绍了RoadBEV：鸟瞰图中的道路表面重建。道路表面条件（特别是几何形状）极大地影响了自动驾驶汽车的驾驶性能。基于视觉的在线道路重建有望提前获取道路信息。现有的解决方案（例如单目深度估计和双目匹配）性能较差。最新的鸟瞰图（BEV）感知为更可靠、更精确的重建提供了巨大的潜力。本文统一地提出了两种简单而有效的BEV道路高程重建模型，称为RoadBEV-mono和RoadBEV-stereo，其分别使用单目和双目图像来估计道路高程。前者基于从图像中查询的体素特征直接拟合高程值，而后者基于表示左右体素特征之间差异的BEV体积来有效识别道路高程模式。精辟的分析证明了它们与透视图的一致性和差异性。在现实世界数据集上的实验验证了模型的有效性和卓越性。RoadBEV-mono和RoadBEV-stereo的高程误差分别达到1.83cm和0.56cm。在基于单目图像的BEV中，估计性能提高了50%。本文所提出的模型具有良好的实际应用前景，为自动驾驶中基于视觉的BEV感知提供了有价值的参考。

3. 主要贡献

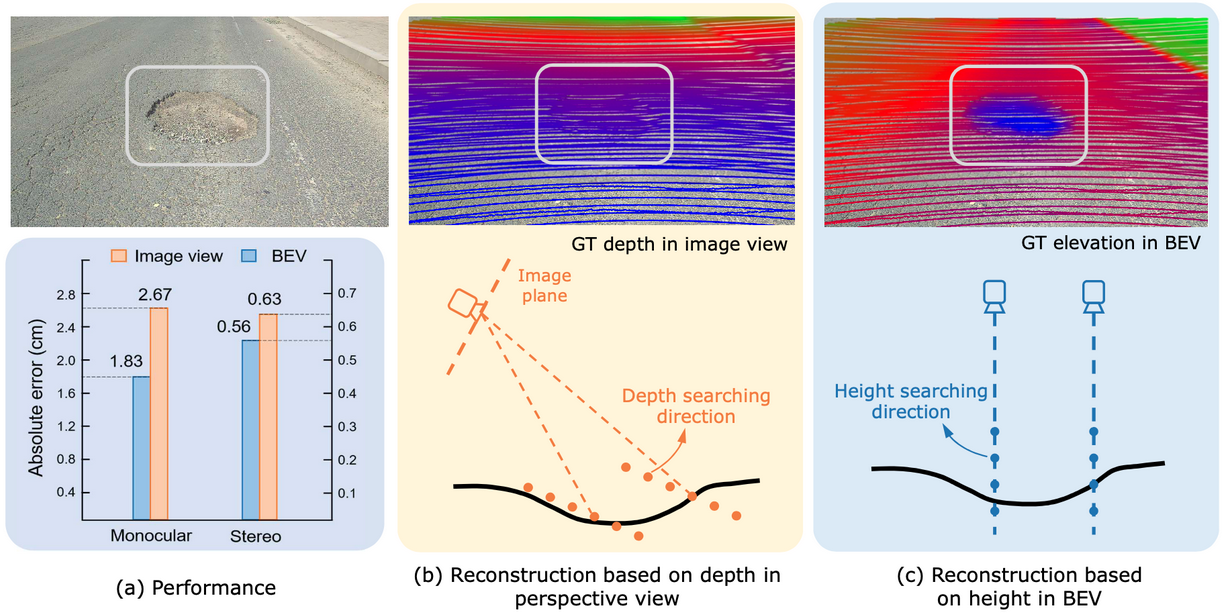

图 1. 本文动机。 (a) 我们在 BEV 中的重建方法在单目和立体配置的图像视图中都优于这些重建方法。(b) 对于深度图像视图中的估计，搜索方向偏离道路高程方向。深度视图中道路轮廓特征稀疏。坑洞不是 (c) 在 BEV 中，轮廓振动被精确捕获，例如坑洼、路边台阶甚至车辙。道路垂直高程特征方向更密集，更容易识别。

本文的贡献总结如下：

  • 本文首次通过分析和实验证明了在BEV中实现道路表面重建的必要性和优越性；
  • 对于基于单目和双目的方案，本文相应地提出了两个模型，称为RoadBEV-mono和RoadBEV-stereo，并且详细地解释了它们的机制；
  • 本文全面测试和分析了所提出模型的性能，为未来研究提供了有价值的见解和前景。

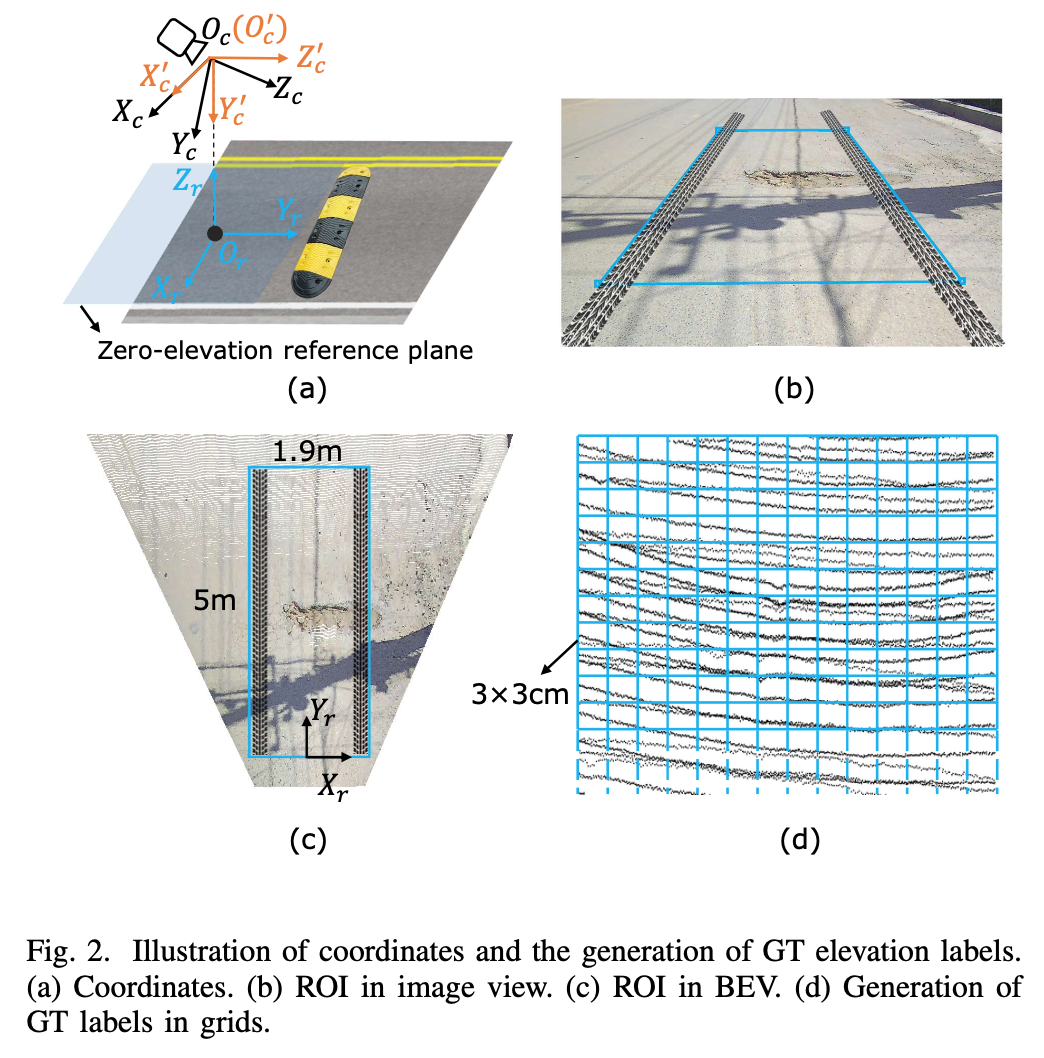

4. 数据集与预处理

5. 方法

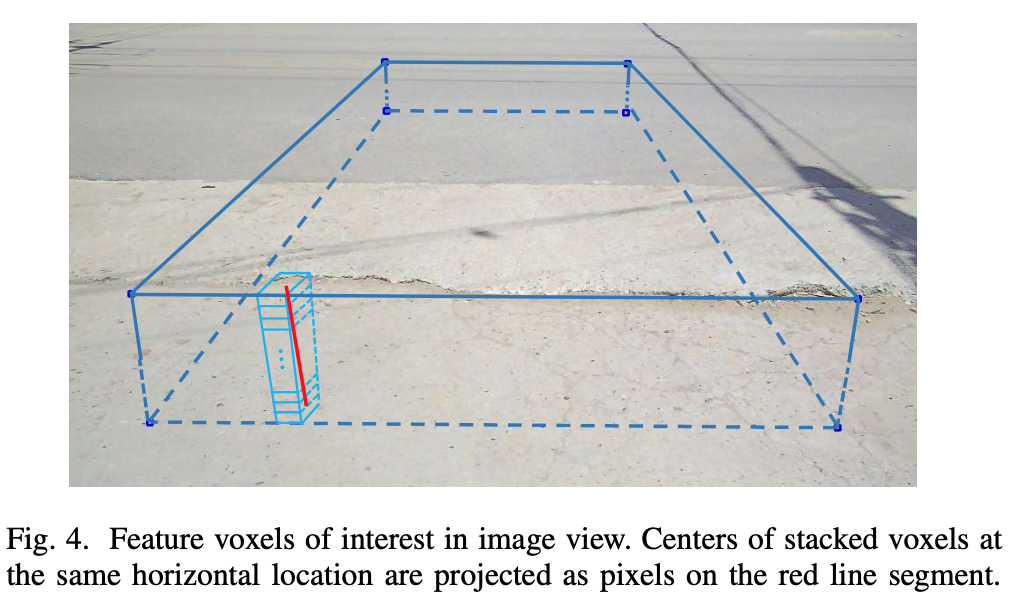

5.1. 特征体素与高度回归

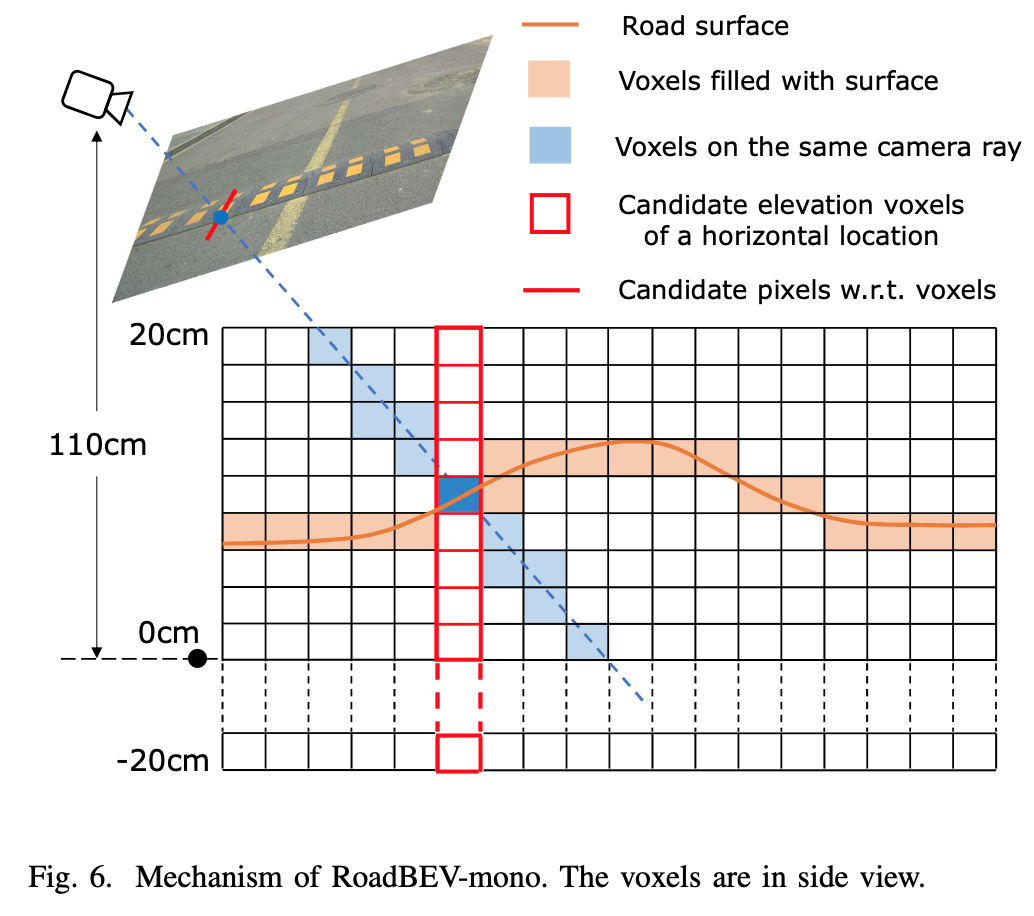

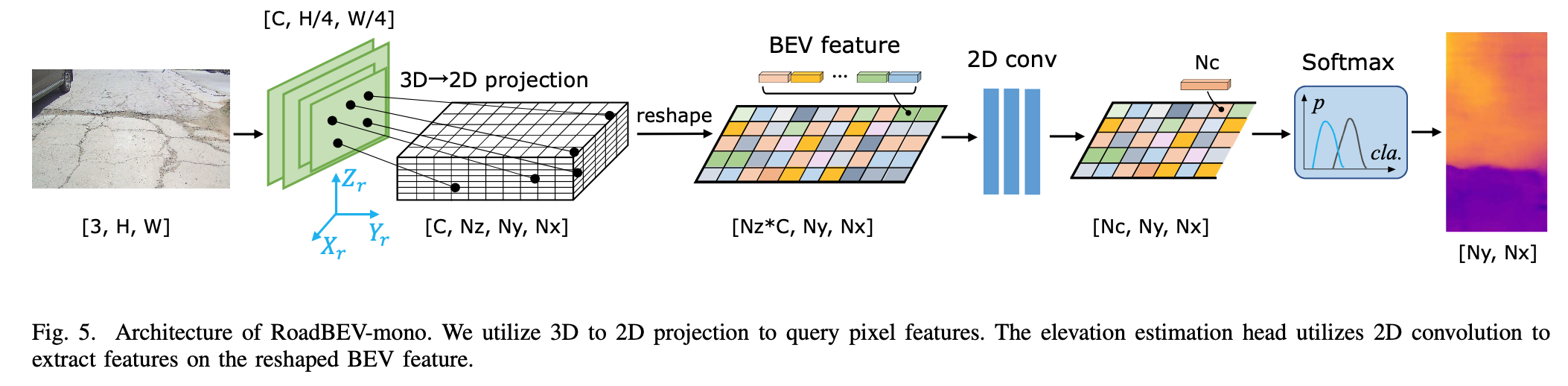

5.2. RoadBEV-mono

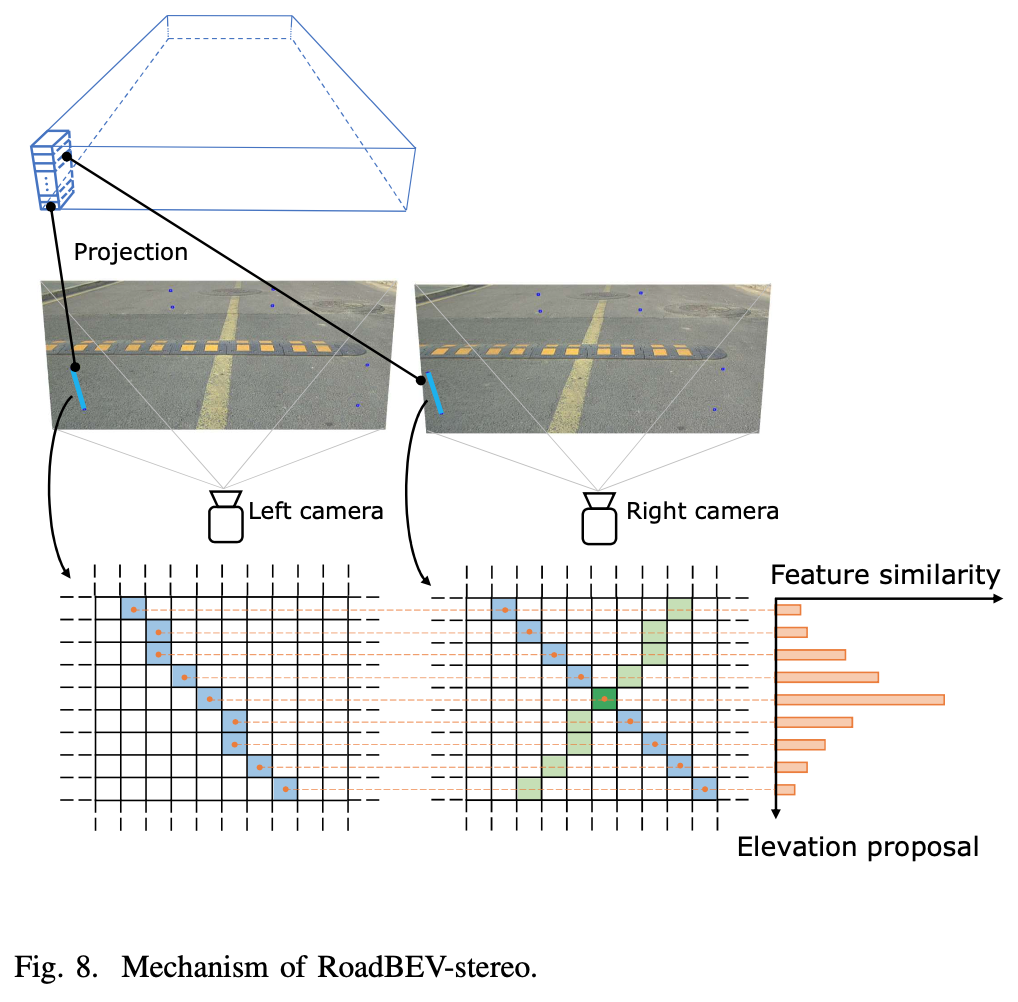

5.3. RoadBEV-stereo

5.4. 损失函数

6. 实验

6.1. 实验细节

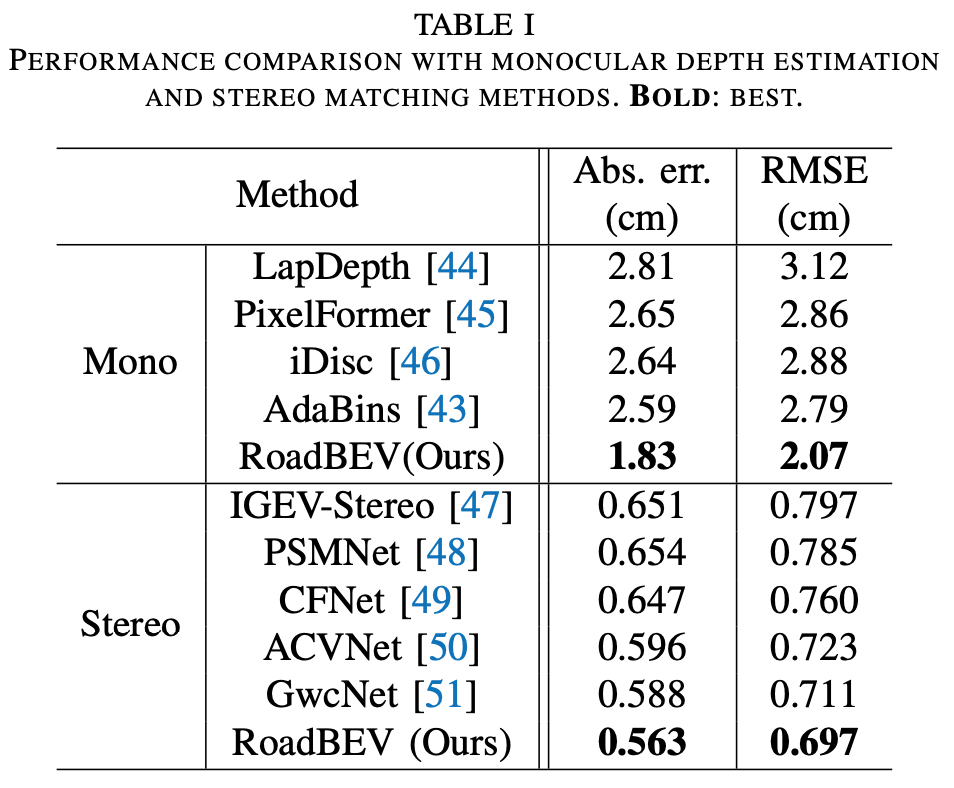

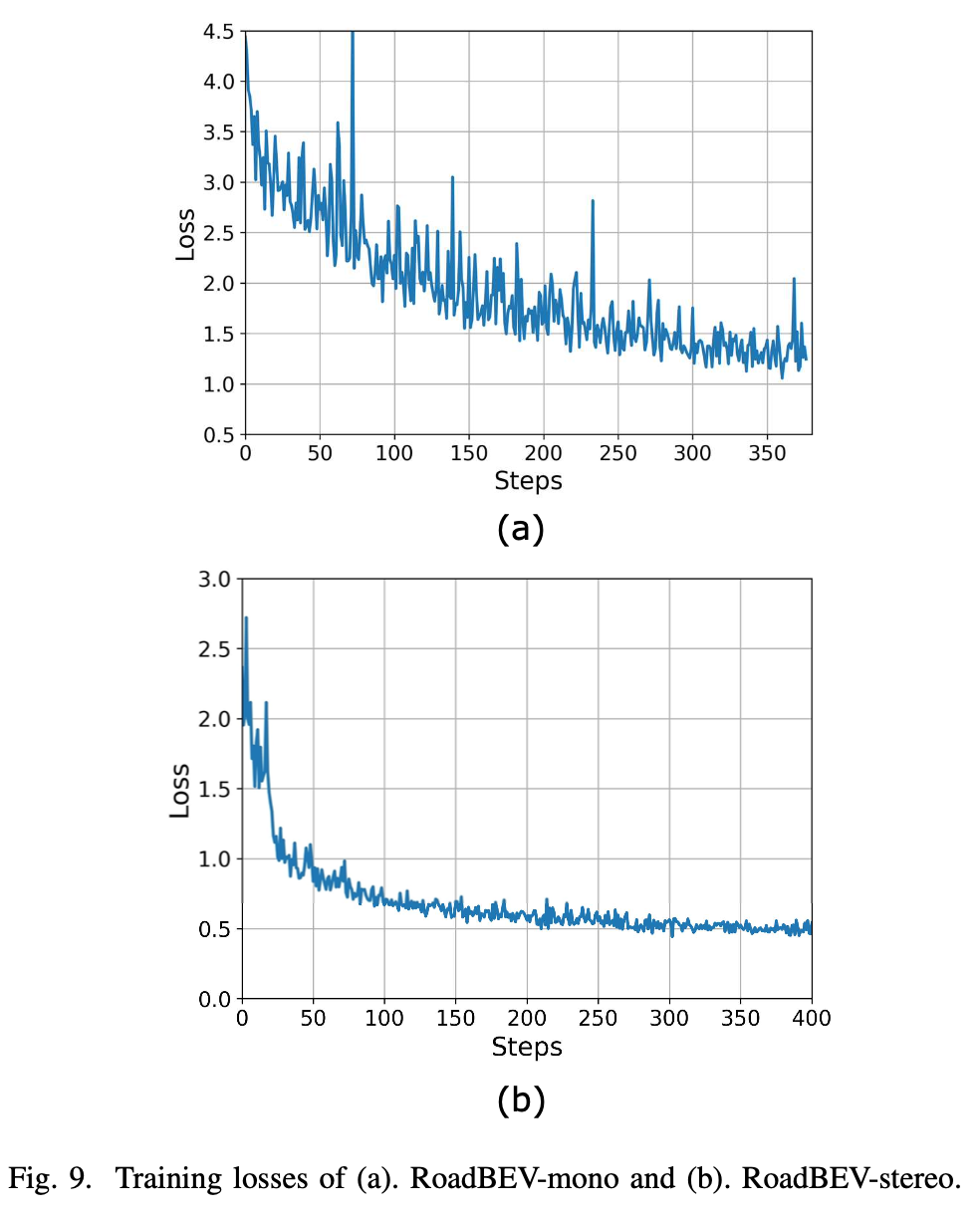

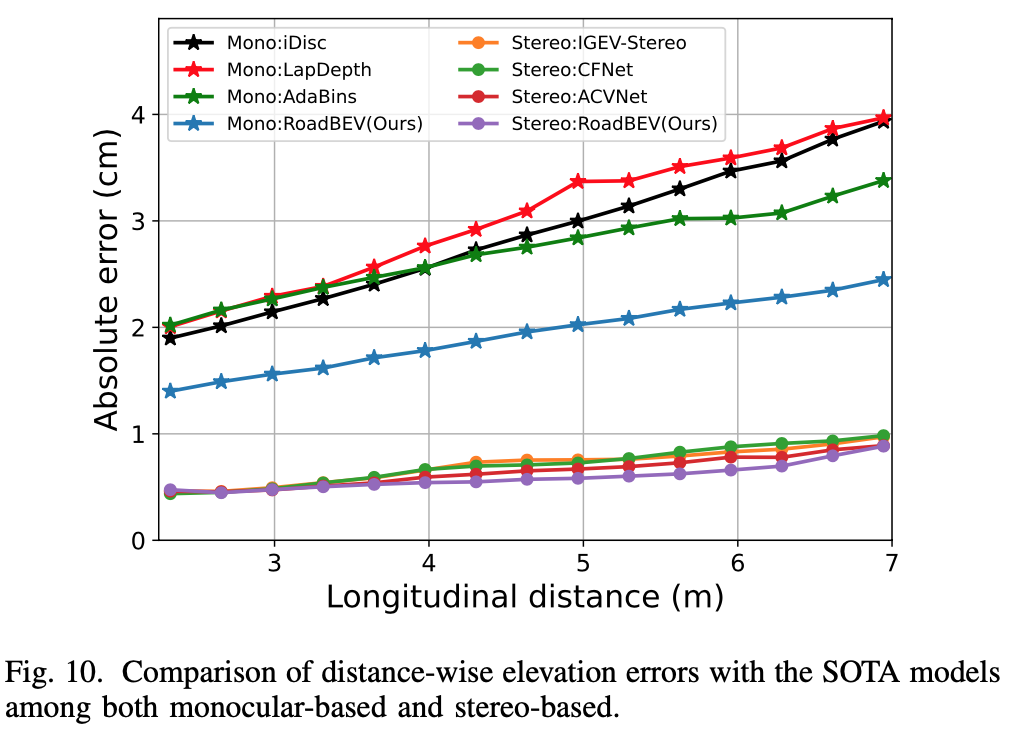

6.2. 性能与对比

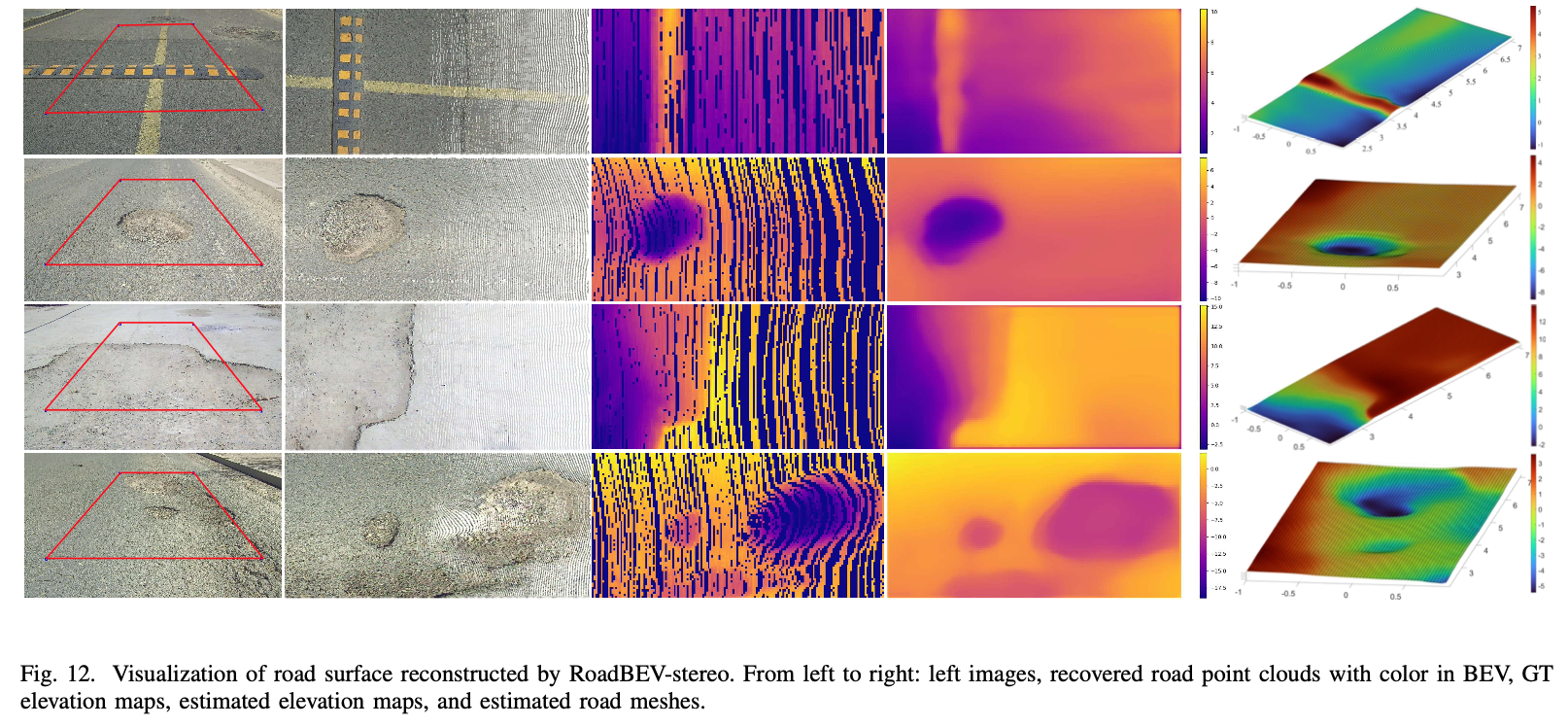

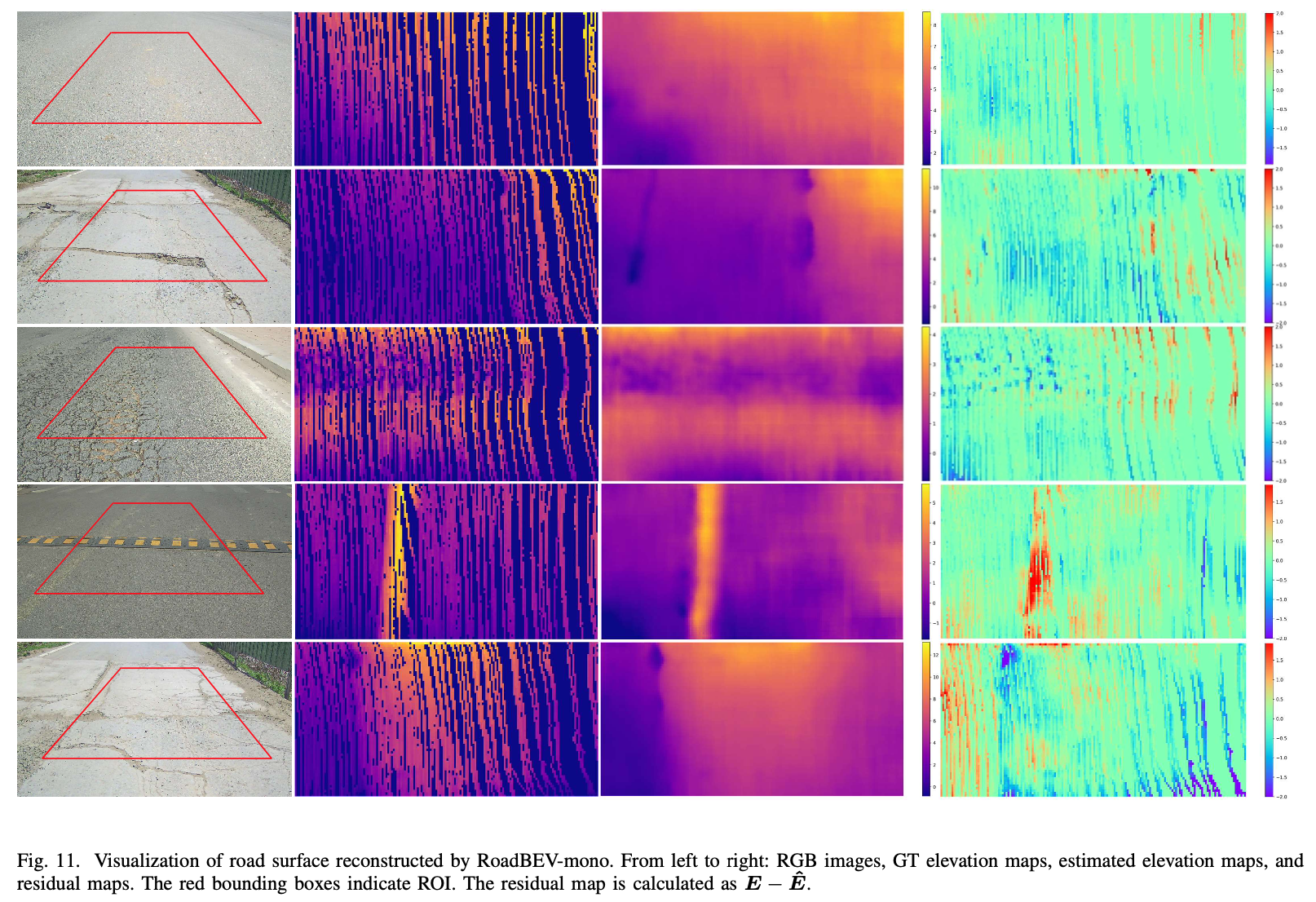

6.3. 路面重建可视化

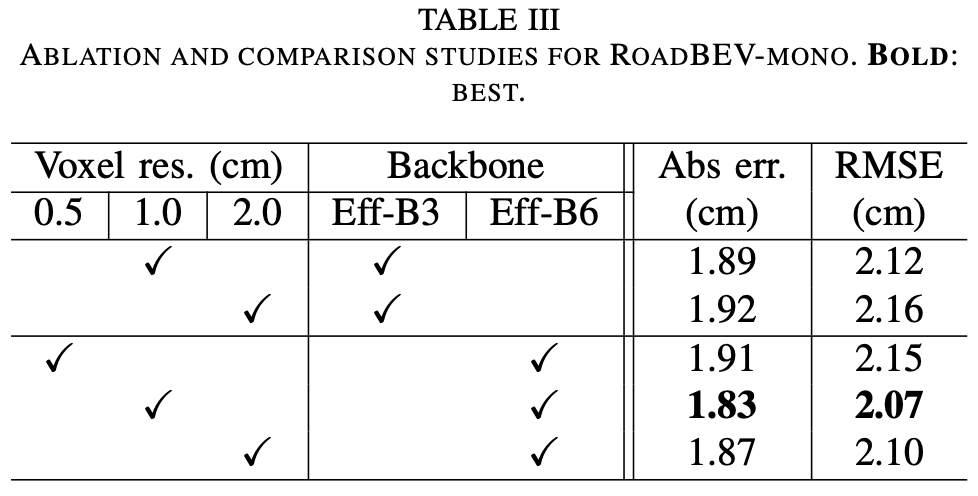

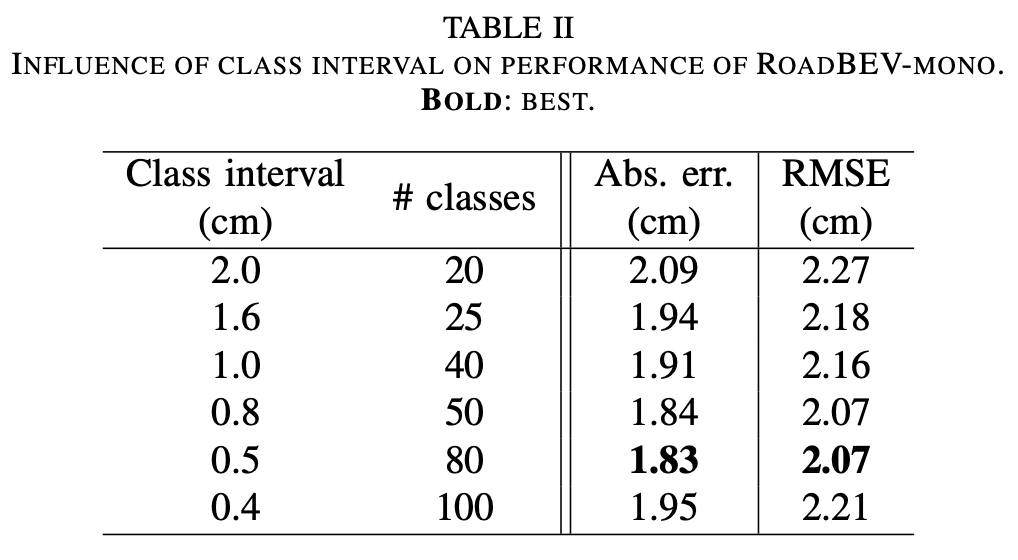

6.4. RoadBEV-mono消融实验

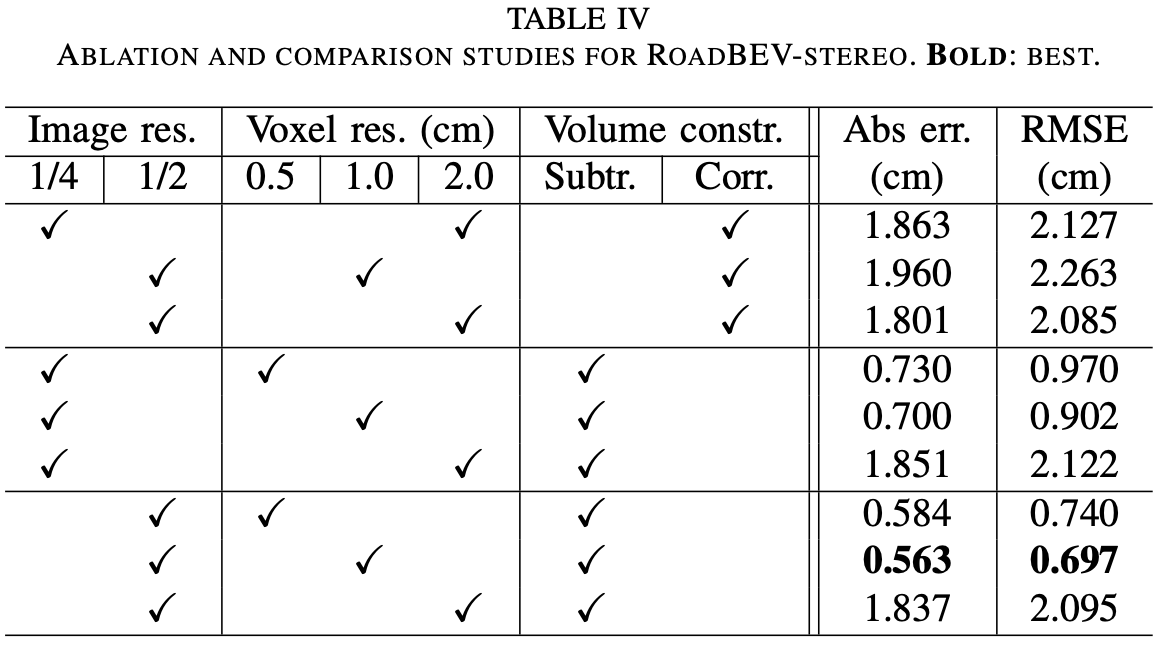

6.5. RoadBEV-stereo消融实验

7. 总结

本文首次在鸟瞰图中重建道路表面高程，分别提出并且分析了基于单目和双目图像的RoadBEV-mono和RoadBEV-stereo。本文揭示了BEV中单目估计和双目匹配与透视图中的机制相同，但是可以通过缩小搜索范围和直接在高程方向上挖掘特征来改进。在现实世界数据集上进行的全面实验验证了所提出的BEV体积、估计头和参数设置的可行性和优越性。对于单目相机，BEV的重建性能比透视图的重建性能提高了50%。同时，在BEV中，使用双目相机的性能是使用单目相机的三倍。本文提供了有关模型的深入分析，其开创性的探索也为BEV感知、3D重建和3D检测的进一步研究和应用提供了有价值的参考。

参考文献

RoadBEV: Road Surface Reconstruction in Bird’s Eye View

https://zhuanlan.zhihu.com/p/692651589
