基于FPGA的任意进制8421BCD计数器VHDL代码Quartus仿真

名称：基于FPGA的任意进制8421BCD计数器VHDL代码Quartus仿真(文末获取）

软件：Quartus

语言：VHDL

代码功能：

利用VHDL语言，实现0~9901任意进制8421BCD计数译码显示电路，并将计数器输出的8421BCD进行共阳数码管显示，要求：

1、计数器具有同步置数功能、异步清零功能，用VHDL实现计数逻辑，并阐述设计原理，给出关键block diagram设计框图。

2、8421BCD码7段译码部分可以参见74LS48功能，用VHDL实现译码逻辑，并阐述设计原理，给出关键block diagram设计框图。

3、译码输出后驱动的数码管为共阳极数码管，阐述电路原理，给出相应编码方式。

4、报告要求：

（1）按要求的格式书写，所有内容一律打印、封面要求统一；

（2）报告内容包括设计过程、软件仿真的结果及分析；

（3）报告中要有整体电路原理图、各模块原理图；

（4）软件仿真包括各个模块的仿真和整体电路的仿真；

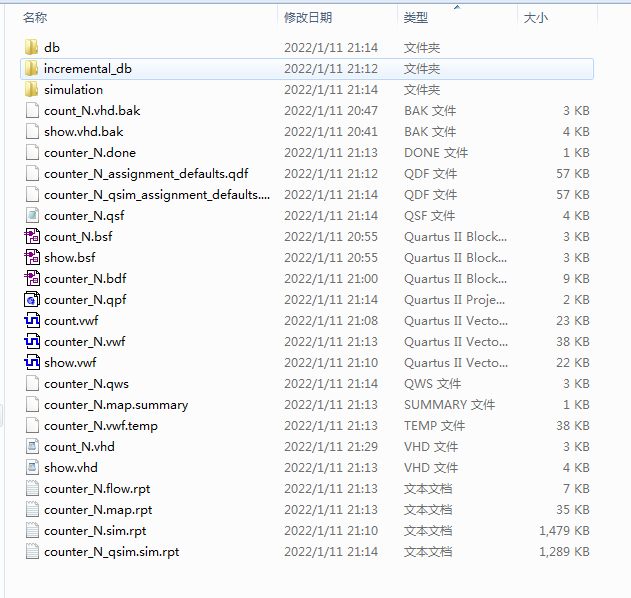

1. 工程文件

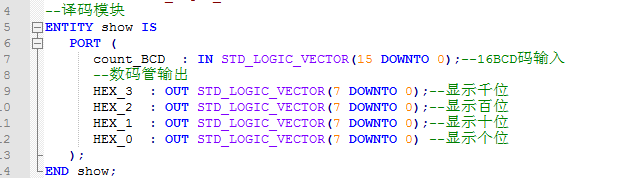

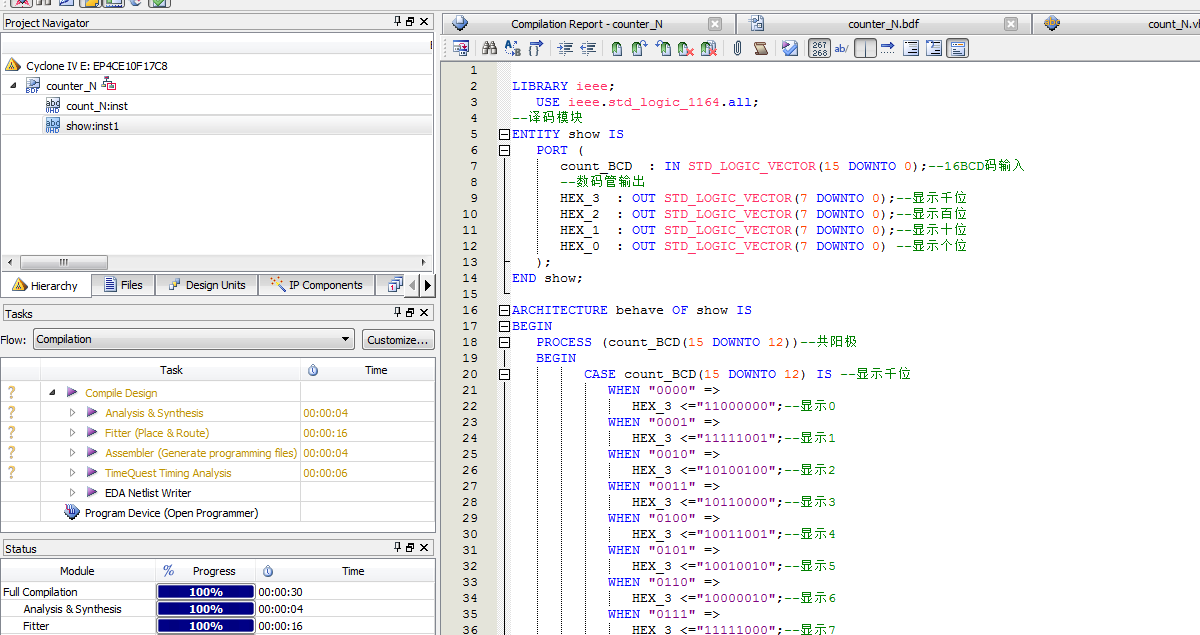

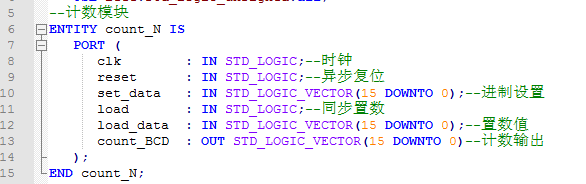

2. 程序文件

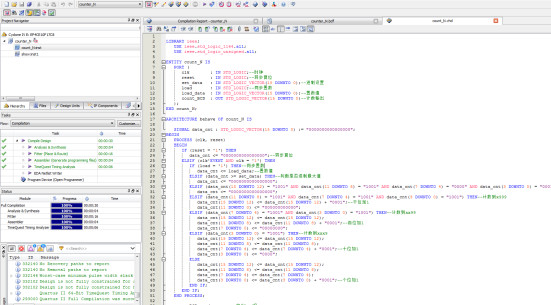

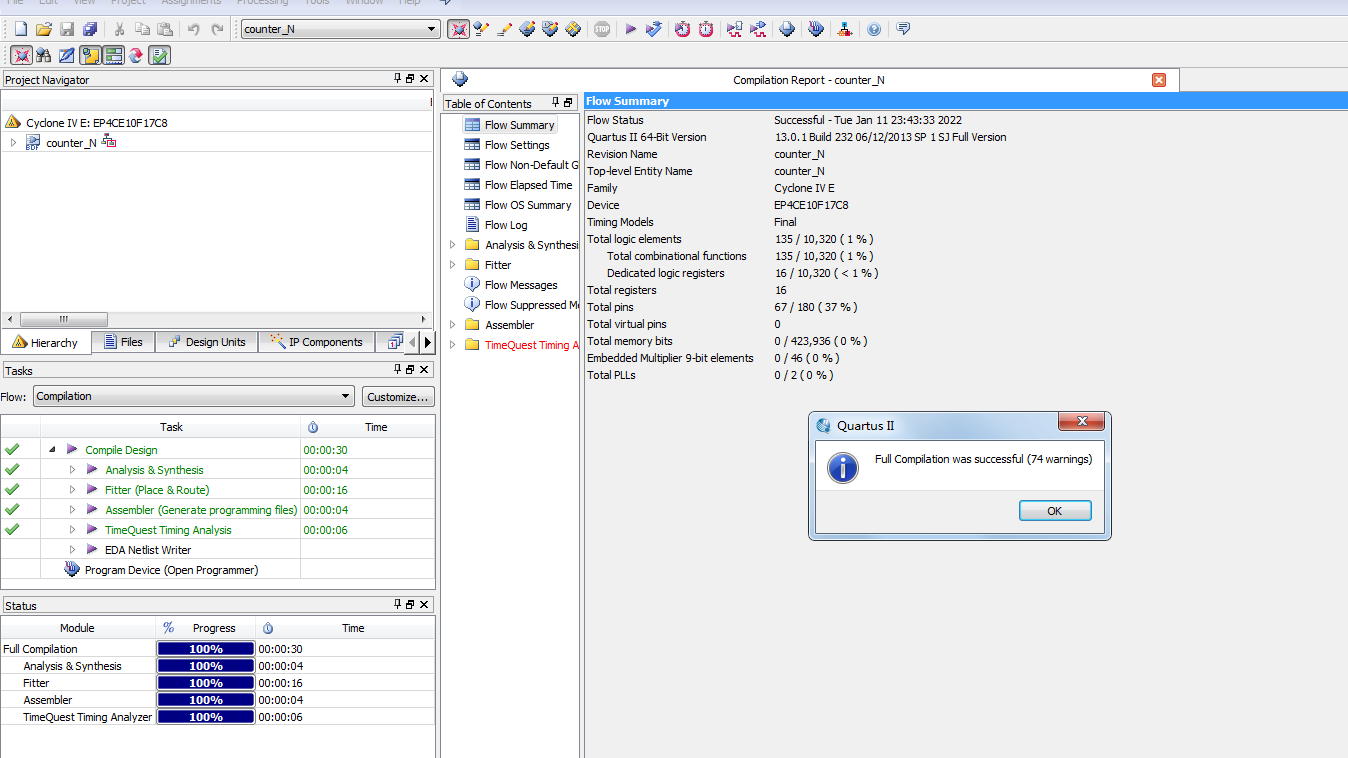

3. 程序编译

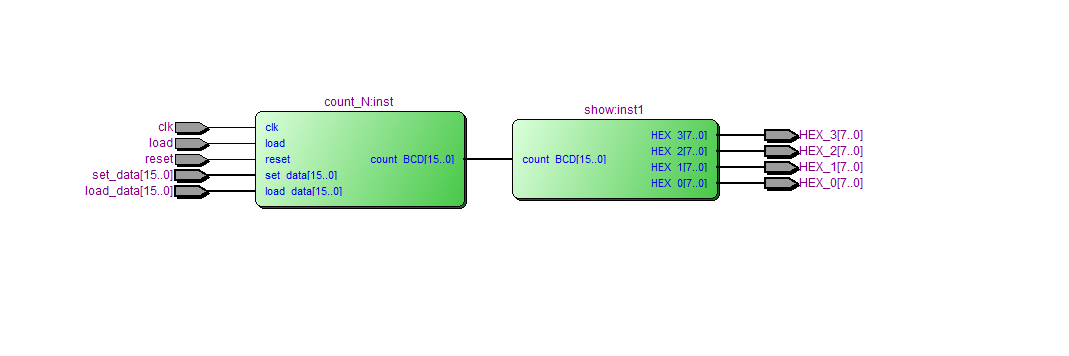

4. RTL图

5. 仿真图

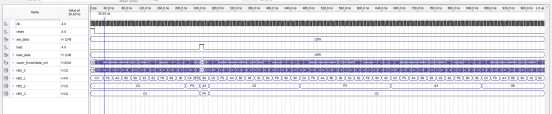

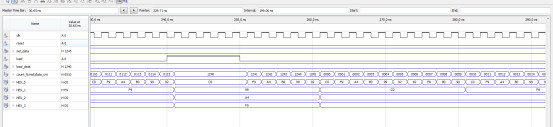

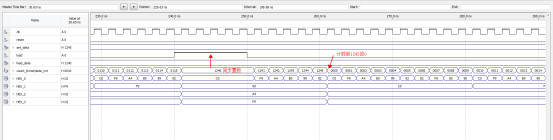

整体仿真图

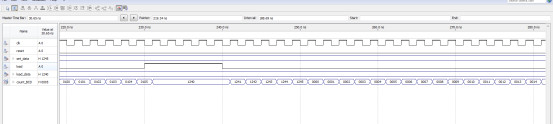

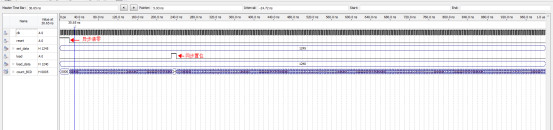

计数模块仿真图

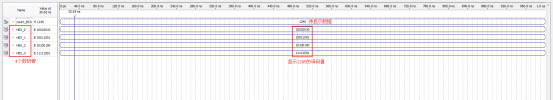

译码显示模块仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY count_N IS
   PORT (
      clk        : IN STD_LOGIC;--时钟
      reset      : IN STD_LOGIC;--异步复位
      set_data   : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--进制设置
      load       : IN STD_LOGIC;--同步置数
      load_data  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--置数值
      count_BCD  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--计数输出
   );
END count_N;
ARCHITECTURE behave OF count_N IS

   SIGNAL data_cnt : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN
   PROCESS (clk, reset)
   BEGIN
      IF (reset = '1') THEN
         data_cnt <= "0000000000000000";--异步复位
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (load = '1') THEN--同步置数
            data_cnt <= load_data;--置数值
         ELSIF (data_cnt >= set_data) THEN--判断是否进制最大值
            data_cnt <= "0000000000000000";
         ELSIF (data_cnt(15 DOWNTO 12) = "1001" AND data_cnt(11 DOWNTO 8) = "1001" AND data_cnt(7 DOWNTO 4) = "1001" AND data_cnt(3 DOWNTO 0) = "1001") THEN--计数到9999
            data_cnt <= "0000000000000000";
         ELSIF (data_cnt(11 DOWNTO 8) = "1001" AND data_cnt(7 DOWNTO 4) = "1001" AND data_cnt(3 DOWNTO 0) = "1001") THEN--计数到x999
            data_cnt(15 DOWNTO 12) <= data_cnt(15 DOWNTO 12) + "0001";--千位加1
            data_cnt(11 DOWNTO 0) <= "000000000000";
         ELSIF (data_cnt(7 DOWNTO 4) = "1001" AND data_cnt(3 DOWNTO 0) = "1001") THEN--计数到xx99
            data_cnt(15 DOWNTO 12) <= data_cnt(15 DOWNTO 12);
            data_cnt(11 DOWNTO 8) <= data_cnt(11 DOWNTO 8) + "0001";--百位加1
            data_cnt(7 DOWNTO 0) <= "00000000";
         ELSIF (data_cnt(3 DOWNTO 0) = "1001") THEN--计数到xxx9
            data_cnt(15 DOWNTO 12) <= data_cnt(15 DOWNTO 12);
            data_cnt(11 DOWNTO 8) <= data_cnt(11 DOWNTO 8);
            data_cnt(7 DOWNTO 4) <= data_cnt(7 DOWNTO 4) + "0001";--十位加1
            data_cnt(3 DOWNTO 0) <= "0000";
         ELSE
            data_cnt(15 DOWNTO 12) <= data_cnt(15 DOWNTO 12);
            data_cnt(11 DOWNTO 8) <= data_cnt(11 DOWNTO 8);
            data_cnt(7 DOWNTO 4) <= data_cnt(7 DOWNTO 4);
            data_cnt(3 DOWNTO 0) <= data_cnt(3 DOWNTO 0) + "0001";--个位加1
         END IF;
      END IF;
   END PROCESS;

   count_BCD <= data_cnt;--输出bcd码

END behave;
