中科院上硅所「国家杰青/国重首席科学家」黄富强团队，最新AFM

论文概述

腐蚀、析氢和枝晶形成严重影响锌负极，极大地限制了水系锌离子电池的实际应用。

2024年10月15日，中国科学院上海硅酸盐究所黄富强教授、毕辉研究员、上海大学万冬云教授在国际期刊Advanced Functional Materials发表题为《Zincophilic Tellurium Interface Layer Enables Fast Kinetics for Ultralow Overpotential and Highly Reversible Zinc Anode》的研究论文。

在此，研究人员通过修饰亲锌碲层（Te@Zn）创新地重建了负极表面，以增强锌沉积动力学。

理论计算和实验表征表明，亲锌Te为Zn成核提供了丰富的锚定位点，并使界面电场均匀化，从而抑制枝晶生长。

Te@Zn负极在1.0 mA cm-2和1.0 mAh cm-2下呈现14.8 mV的超低过电位，具有高库仑效率，并在0.2mA cm-2和0.2 mAh cm-2下保持超稳定运行超过3600 h。

Te@Zn||KVOH全电池和软包电池还具有出色的倍率性能和长期循环稳定性。使用Zn负极表面上的Te层的界面操纵策略为大规模储能应用铺平了道路。

图文解读

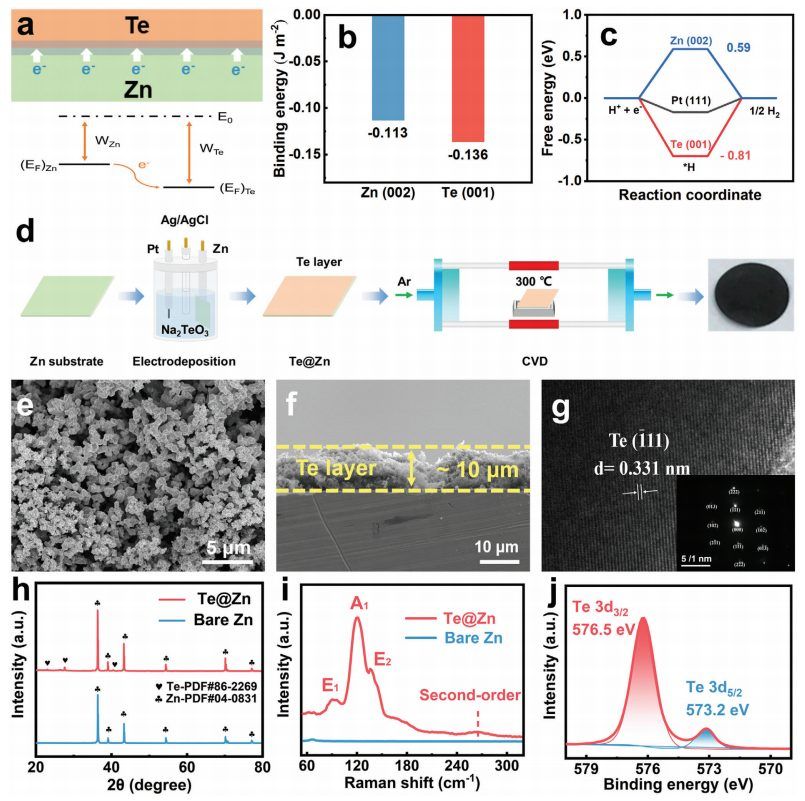

图1:Te@Zn负极的制备和表征，证明了Te层对Zn沉积的促进作用 图2:通过原位光学显微镜观察，展示了Te层抑制Zn枝晶生长的效果

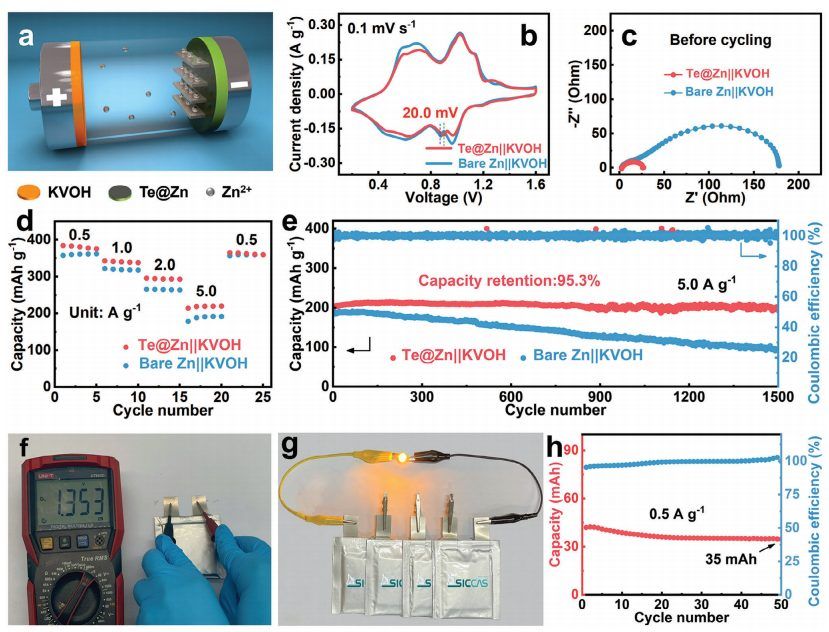

图3：Te@Zn||KVOH全电池展现优异的电化学性能和循环稳定性。

文献信息

Zincophilic Tellurium Interface Layer Enables Fast Kinetics for Ultralow Overpotential and Highly Reversible Zinc Anode,Advanced Functional Materials , 2024
