【Vivado那些事】OOC综合方式

之前有分析过Vivado中不弹出OOC综合方式窗口的解决方式，传送门《【每周一问】Vivado综合时突然OCC模式弹不出来了》，里面简单介绍了和Global方式的区别，但是没有更加深入，今天在更深入的介绍[OOC综合方式]。

本质上，OOC（Out Of Context）综合方式是一种自底向上（Bottomup）的综合方法，可以应用于IP、IPI（IP Integrator）的Block Design及用户逻辑中。这里着重介绍如何对用户逻辑使用OOC综合方式。

在OOC综合方式下，模块可以有自己的约束文件，同时会单独生成该模块对应的DCP文件，且在综合阶段不会插入IBUF或OBUF。

1. 方法1

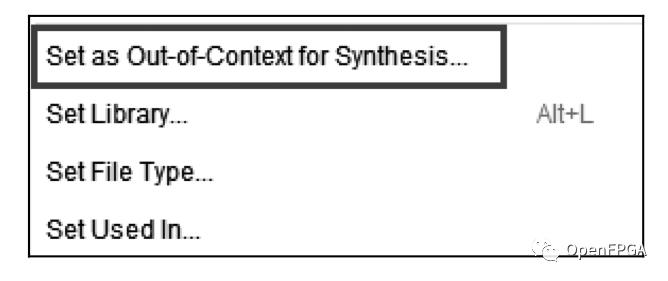

❶ 选中模块，单击鼠标右键，在弹出的快捷菜单中选择Set as Out-of-Context for Synthesis，如图所示。

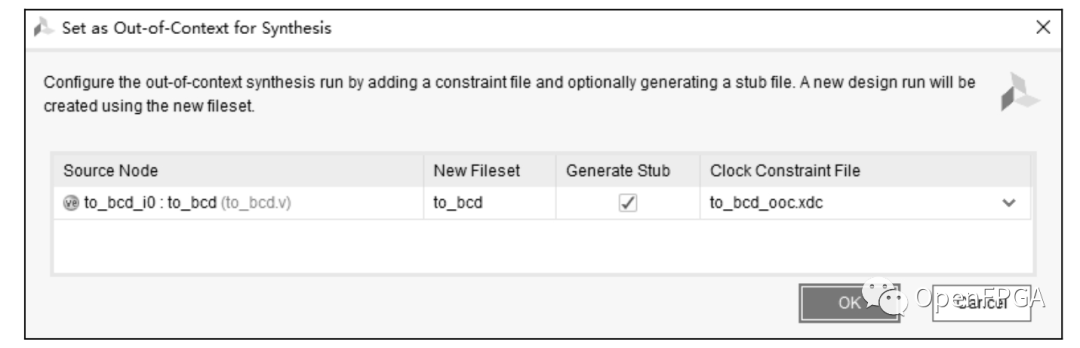

❷ 一旦模块被设定为OOC综合方式，就会弹出如图所示的对话框。

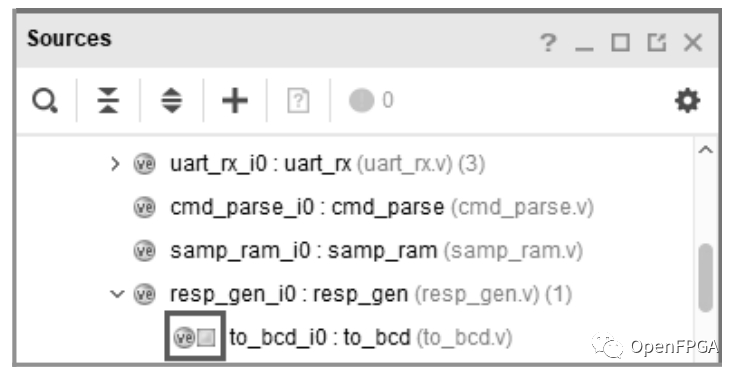

❸ 在Sources窗口中的相应模块前会有一个方框标记，以显示该模块已经应用
OOC综合方式，如图所示。

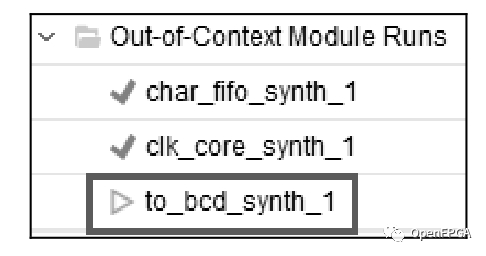

❹ 此外，在Design Run窗口中会显示该模块的综合进程，如图所示。

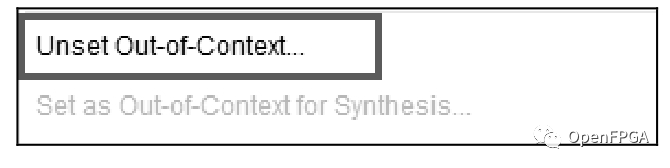

❺ 对于已经应用OOC综合方式的模块，也可以取消其应用OOC综合方式，如图所示。

2. 方法2

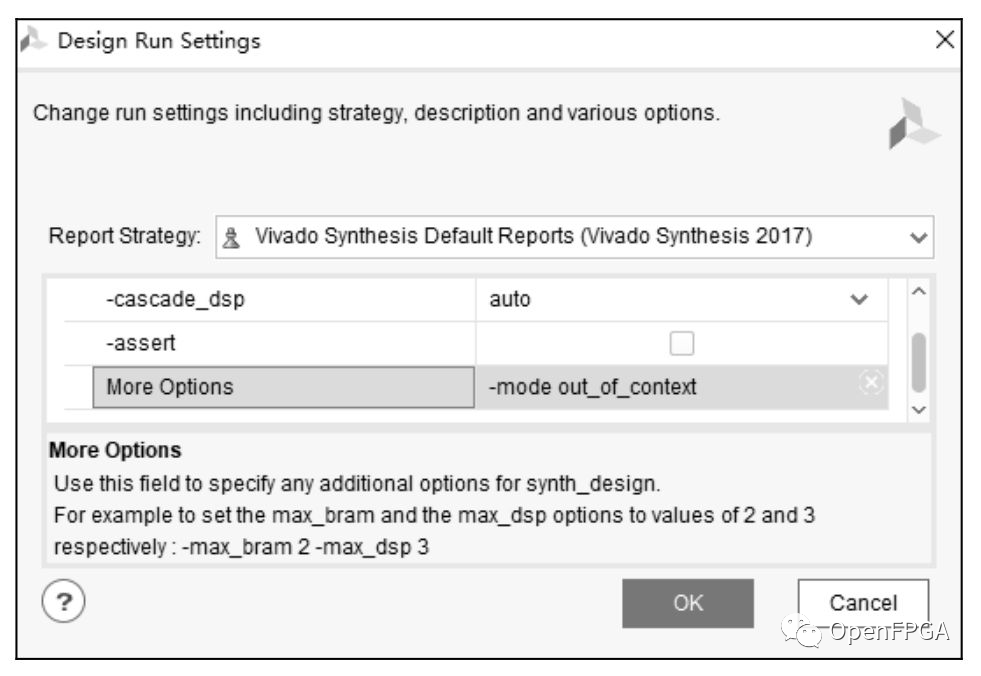

在综合设置中添加-mode out_of_context，如图1.83所示。该方法适用于将顶层设置为OOC综合方式，以便进行时序评估。因为在OOC综合方式下不会插入IBUF或OBUF，所以可避免因引脚不够用而无法布线。

在使用OOC综合方式时的注意事项：①如果在某模块下包含IP，且该P采用OOC综合方式，那么该模块将不能使用OOC综合方式，除非将该IP置为Global综合方式；②如果在某模块内有利用parameter（Verilog版）或generic（VHDL版）定义的参数，那么该模块也不能采用OOC综合方式。

使用OOC综合方式的好处：节省编译时间，这是因为OOC综合方式只运行一次，只要代码没有改动，已经生成DCP文件的模块就不会再执行。同时，对关键模块采用OOC综合方式，还可能会有改善时序、加速时序收敛的效果。

结论：

① OOC综合方式可以单独生成相应的DCP文件，从而节省编译时间。
② 不是所有的模块都可以使用OOC综合方式。
