ORB-SLAM2运行自制数据集进行定位教程

ORB-SLAM2只做定位的话，精度还是挺准确的，所以用单目摄像头录制视频，制作自己的数据集跑一下，看看定位精度，将过程加以记录。

一、系统配置

系统	版本
ubuntu	18.04
OpenCV	3.4.13
Eigen	3.2.10
Pangolin	0.5

二、制作数据集

1、脚本编写

test.cpp

#include <opencv2/opencv.hpp>
#include "System.h"
#include <string>
#include <chrono>   // for time stamp
#include <iostream>
using namespace std;
// 参数文件与字典文件
// 如果你系统上的路径不同，请修改它
string parameterFile = "./test.yaml";
string vocFile = "./Vocabulary/ORBvoc.txt";
// 视频文件，若不同请修改
string videoFile = "./test.mp4";
int main(int argc, char **argv) {
 // 声明 ORB-SLAM2 系统
    ORB_SLAM2::System SLAM(vocFile, parameterFile, ORB_SLAM2::System::MONOCULAR, true);
 // 获取视频图像
  cv::VideoCapture cap(videoFile);    // 参数0为usb相机
  // 记录系统时间
  auto start = chrono::system_clock::now();

while (1) {
        cv::Mat frame;
        cap >> frame;   // 读取相机数据

        if ( frame.data == nullptr )
            continue;
        // rescale because image is too large
        cv::Mat frame_resized;
        cv::resize(frame, frame_resized, cv::Size(640,360));
        auto now = chrono::system_clock::now();
        auto timestamp = chrono::duration_cast<chrono::milliseconds>(now - start);
        SLAM.TrackMonocular(frame_resized, double(timestamp.count())/1000.0);
        cv::waitKey(30);
    }
    return 0;


}

2、配置文件编写

test.yaml

%YAML:1.0

#--------------------------------------------------------------------------------------------
# Camera Parameters. Adjust them!
#--------------------------------------------------------------------------------------------

# Camera calibration and distortion parameters (OpenCV)
Camera.fx: 500.0
Camera.fy: 500.0
Camera.cx: 320.0
Camera.cy: 240.0

Camera.k1: 0.262383
Camera.k2: -0.953104
Camera.p1: -0.005358
Camera.p2: 0.002628
Camera.k3: 1.163314

# Camera frames per second
Camera.fps: 30.0

# Color order of the images (0: BGR, 1: RGB. It is ignored if images are grayscale)
Camera.RGB: 0

#--------------------------------------------------------------------------------------------
# ORB Parameters
#--------------------------------------------------------------------------------------------

# ORB Extractor: Number of features per image
ORBextractor.nFeatures: 1000

# ORB Extractor: Scale factor between levels in the scale pyramid
ORBextractor.scaleFactor: 1.2

# ORB Extractor: Number of levels in the scale pyramid
ORBextractor.nLevels: 8

# ORB Extractor: Fast threshold
# Image is divided in a grid. At each cell FAST are extracted imposing a minimum response.
# Firstly we impose iniThFAST. If no corners are detected we impose a lower value minThFAST
# You can lower these values if your images have low contrast
ORBextractor.iniThFAST: 10
ORBextractor.minThFAST: 5

#--------------------------------------------------------------------------------------------
# Viewer Parameters
#--------------------------------------------------------------------------------------------
Viewer.KeyFrameSize: 0.05
Viewer.KeyFrameLineWidth: 1
Viewer.GraphLineWidth: 0.9
Viewer.PointSize: 2
Viewer.CameraSize: 0.08
Viewer.CameraLineWidth: 3
Viewer.ViewpointX: 0
Viewer.ViewpointY: -0.7
Viewer.ViewpointZ: -1.8
Viewer.ViewpointF: 500

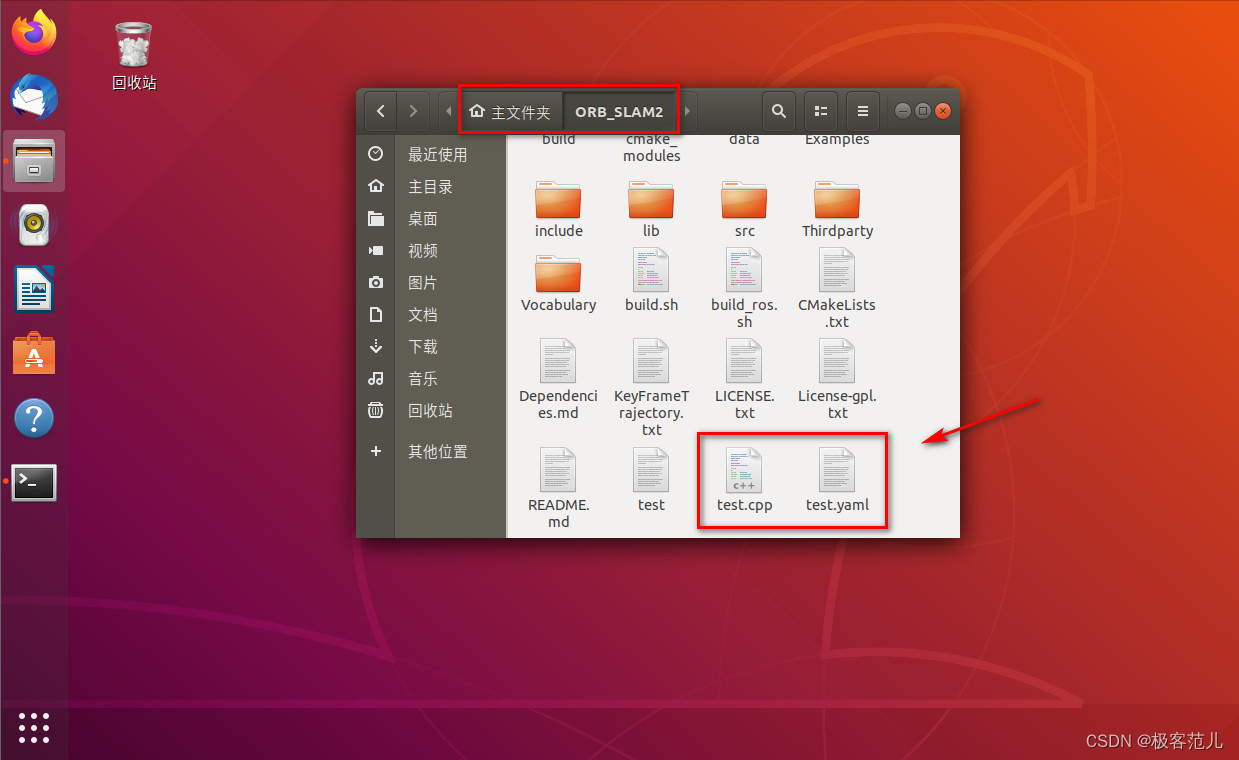

将两个文件复制到ORB_SLAM2根目录下

3、录制视频素材

（1）将手机横向拍摄

（2）开始拍摄时，首先手机左右缓慢水平移动，为了是ORB-SLAM2初始化正常，像螃蟹一样左右移动小步即可

（3）五秒左右，再慢慢往前走，不要走的太快，转弯时不要太快，防止跟踪丢失

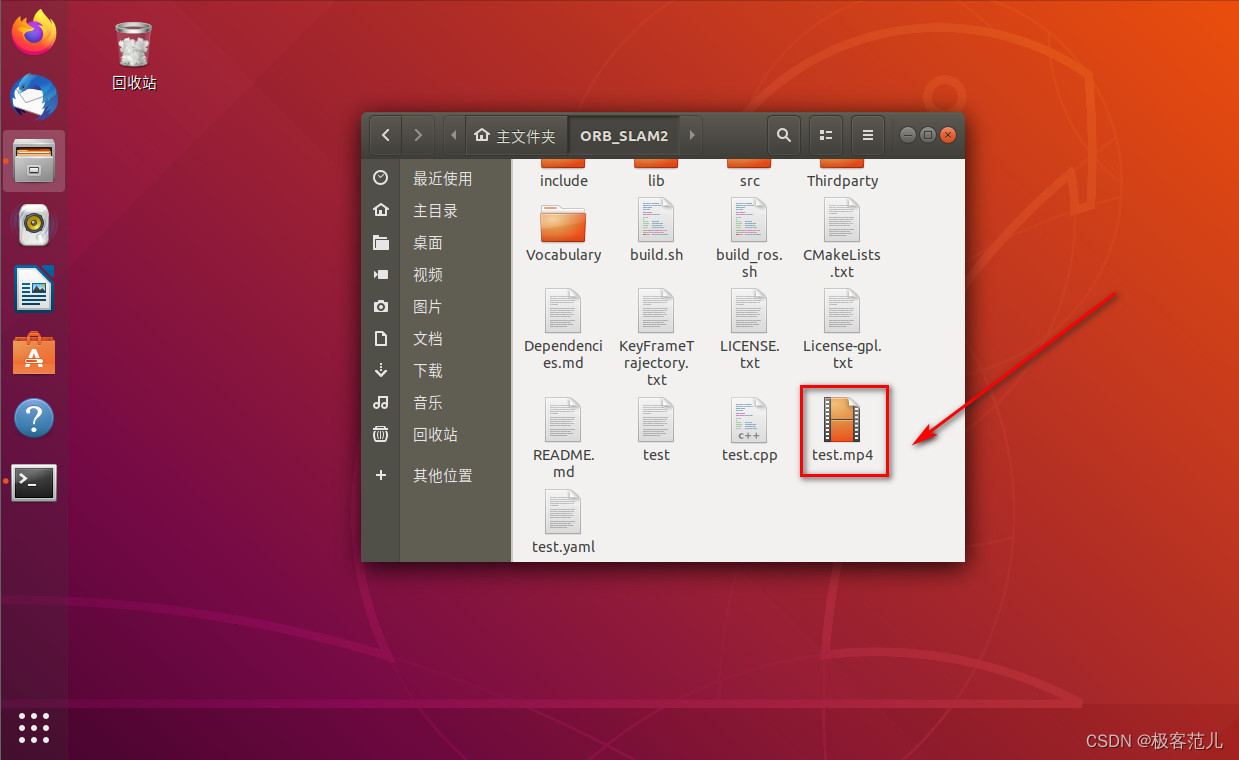

（4）录制完成后，将其复制到ORB_SLAM2文件下，重命名为test.mp4

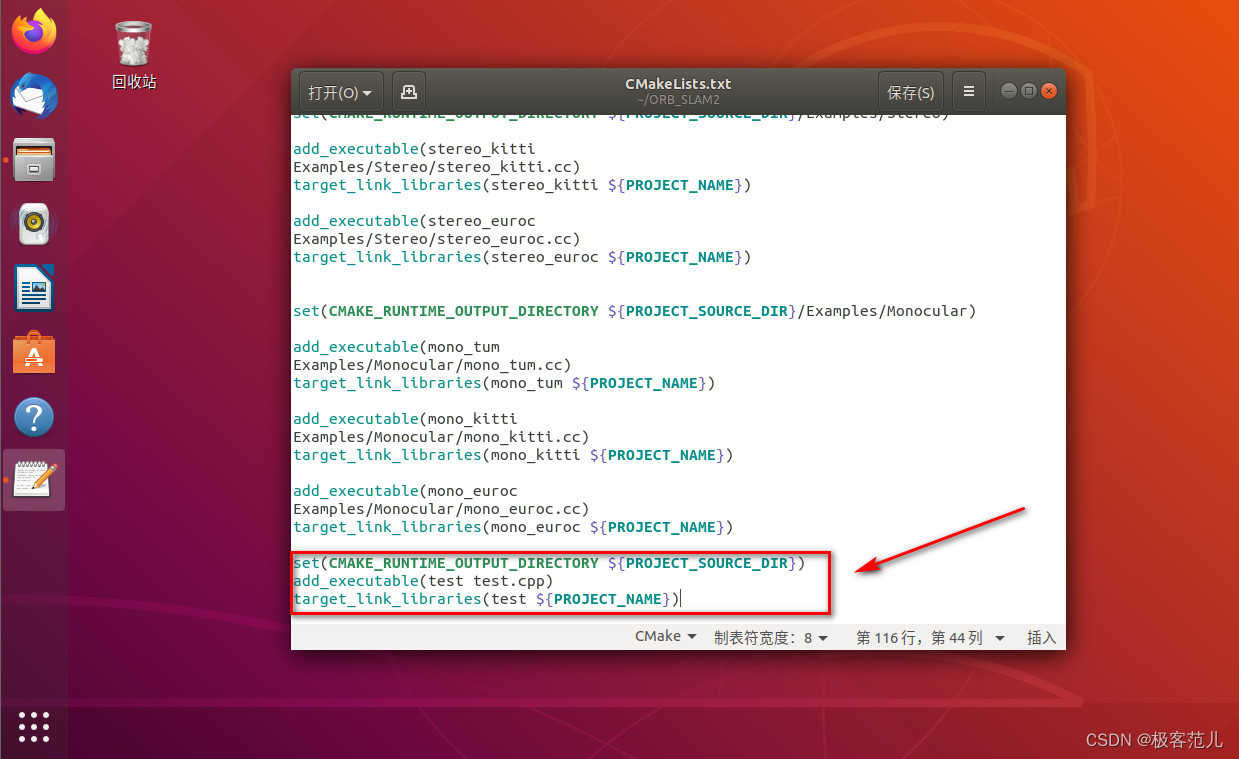

4、修改CMakeLists.txt

修改ORB_SLAM2里面的CMakeLists.txt，添加如下代码：

set(CMAKE_RUNTIME_OUTPUT_DIRECTORY ${PROJECT_SOURCE_DIR})
add_executable(test test.cpp)
target_link_libraries(test ${PROJECT_NAME})

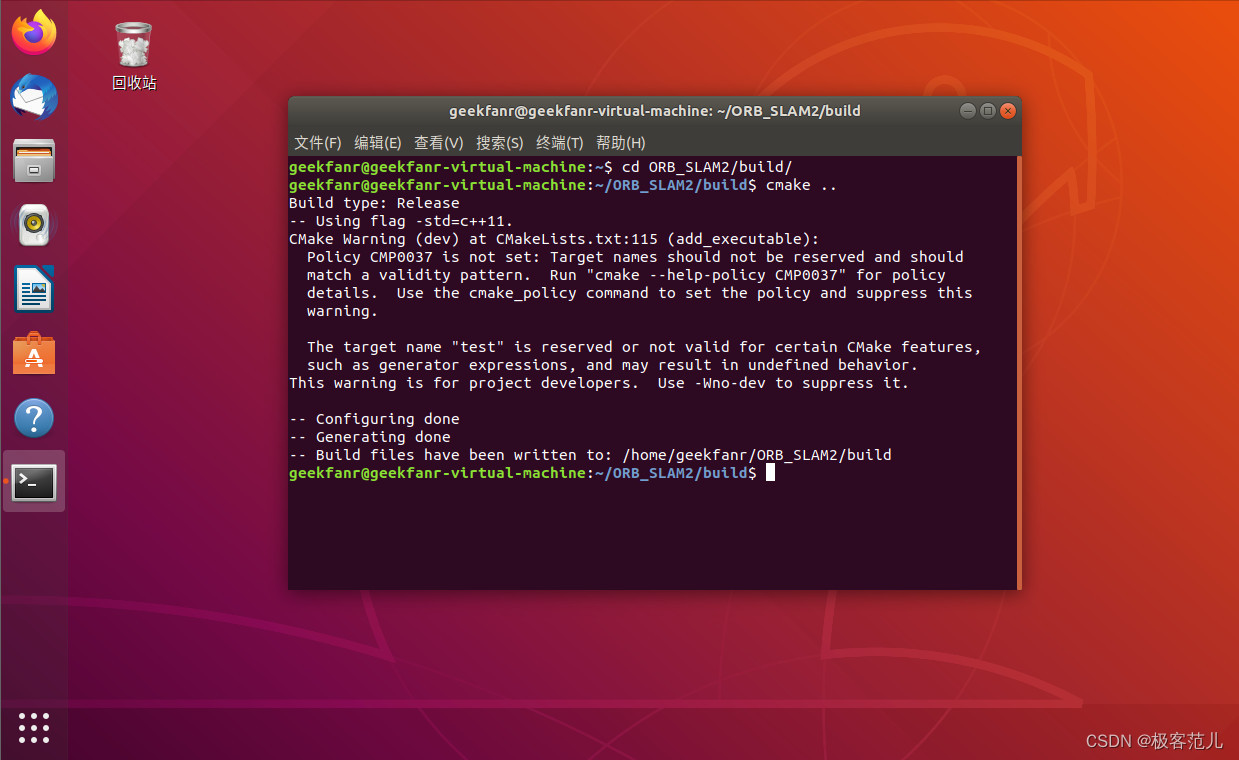

5、编译运行

cd ORB_SLAM2
mkdir build
cd build
cmake ..
make -j

cd ..
./test

三、总结

ORB-SLAM2将ORB-SLAM从单目相机扩展到双目和RGB-D相机，包含一种定位模式，只要环境中没有显著变化，它就能对已建图区域中轻量级长期定位非常有用。在这种模式下，局部建图和回环线程没有激活，使用跟踪线程连续地定位相机（如果需要，使用重定位）。在这种模式下，跟踪线程利用视觉里程计匹配和地图点匹配。视觉里程计匹配是当前帧中ORB和之前帧通过双目/深度信息创建的三维点之间的匹配。这些匹配使得定位对于未建图区域较为鲁棒，但是会累积漂移。地图点匹配保证了对现有地图的无漂移定位。
