wokwi arduino mega 2560 - UART串行口通信

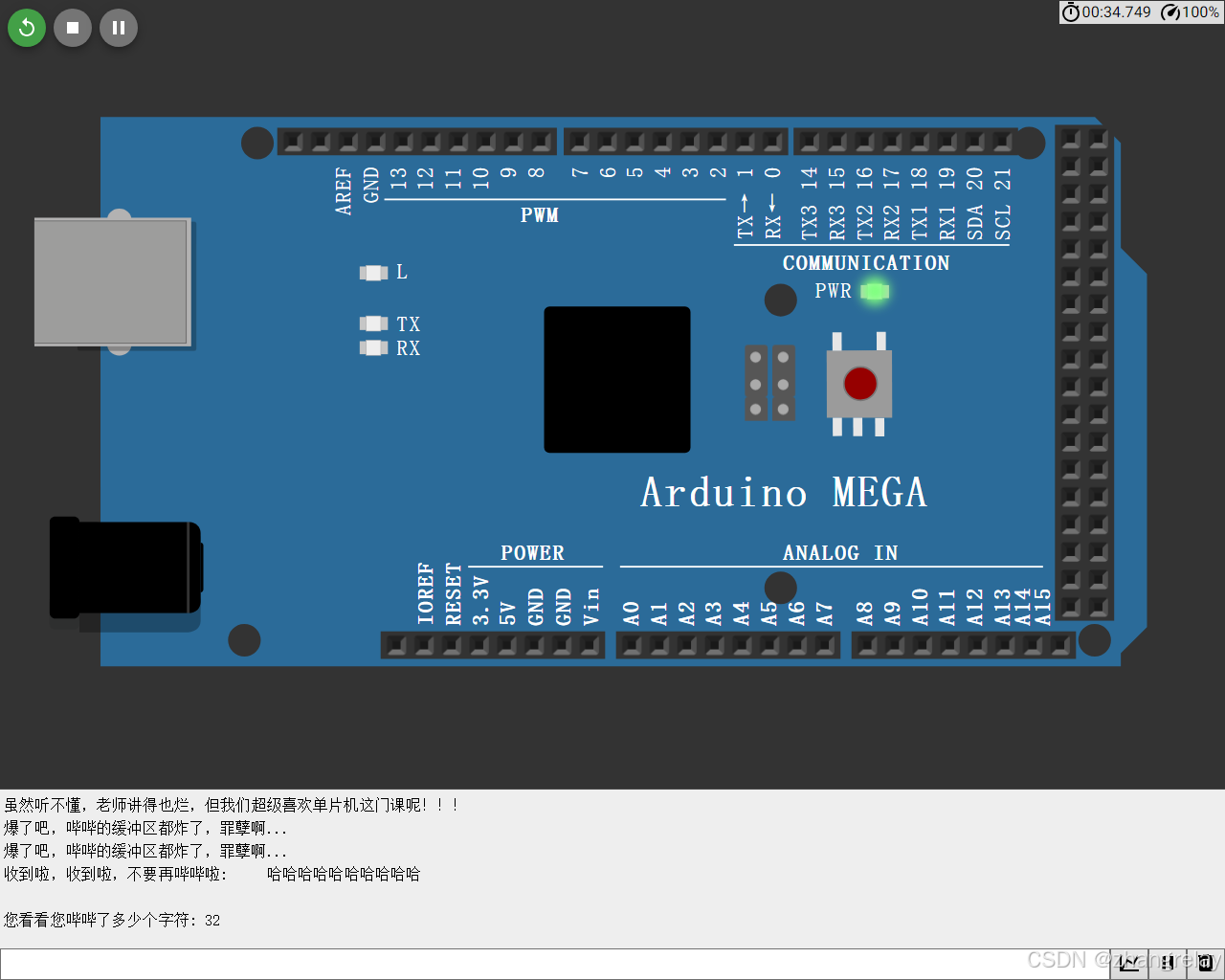

截图：

链接：

https://wokwi.com/projects/414956096009081857

代码：

//cslg单片机串口案例
const int BUFFER_SIZE = 128; // 定义缓冲区大小
char buffer[BUFFER_SIZE];    // 创建缓冲区
int index = 0;               // 缓冲区索引

void setup() {
  Serial.begin(9600); // 初始化串口通信，波特率设置为9600
  Serial.println("虽然听不懂，老师讲得也烂，但我们超级喜欢单片机这门课呢！！！");
}

void loop() {
  // 检查串口是否有数据可读
  if (Serial.available() > 0) {
    // 读取一个字节
    char incomingByte = Serial.read();

    // 检查是否达到了缓冲区大小限制
    if (index < BUFFER_SIZE - 1) {
      // 将字节添加到缓冲区中
      buffer[index++] = incomingByte;

      // 检查是否收到了字符串结束符（换行符）
      if (incomingByte == '\n') {
        // 在缓冲区末尾添加字符串结束符（对于计算字符数不是必需的，但有助于打印）
        buffer[index] = '\0';

        // 计算字符串的字符数（不包括结尾的'\0'）
        int stringLength = index - 1; // 减1是因为我们不包括换行符'\n'

        // 打印接收到的字符串及其字符数
        Serial.print("收到啦，收到啦，不要再哔哔啦: ");
        Serial.println(buffer);
        Serial.print("您看看您哔哔了多少个字符: ");
        Serial.println(stringLength);

        // 清空缓冲区索引以准备接收下一个字符串
        index = 0;
      }
    } else {
      // 如果缓冲区满了，打印错误消息并清空缓冲区
      Serial.println("爆了吧，哔哔的缓冲区都炸了，罪孽啊...");
      index = 0;
    }
  }
}

---

Wokwi Arduino Mega 2560 - UART串行口通信实验报告

实验目的

本实验旨在通过Arduino Mega 2560微控制器实现UART串行口通信功能。用户通过串口监视器发送字符串，Arduino接收字符串并计算其字符数，然后将接收到的字符串及其字符数回显到串口监视器上。此实验演示了串口通信的基本原理、字符串处理以及缓冲区管理。

实验器材

• Arduino Mega 2560 微控制器
• USB连接线
• Wokwi在线仿真平台（用于代码测试和仿真）或Arduino IDE及串口监视器

实验原理

1. UART串行口通信：UART（Universal Asynchronous Receiver/Transmitter）是一种异步串行通信协议，用于在微控制器与外部设备（如计算机、传感器等）之间传输数据。

2. 缓冲区管理：在串口通信中，由于数据传输速度可能不匹配，需要使用缓冲区来暂存接收到的数据。本实验中使用了一个字符数组作为缓冲区，并设置了缓冲区大小限制。

3. 字符串处理：接收到的数据被存储在缓冲区中，当检测到换行符（\n）时，认为一个完整的字符串已经接收完毕，然后计算字符串的字符数并回显到串口监视器上。

实验步骤

1. 硬件连接：
   • 使用USB连接线将Arduino Mega 2560连接到计算机。
   • 如果使用Wokwi在线仿真平台，则无需实际硬件连接。
2. 软件编程：
   • 初始化串口通信，设置波特率为9600。
   • 在setup()函数中打印一条欢迎信息到串口监视器。
   • 在loop()函数中不断检查串口是否有数据可读，如果有，则读取数据并存储到缓冲区中。
   • 当检测到换行符时，认为一个完整的字符串已经接收完毕，计算字符串的字符数并回显到串口监视器上。
   • 如果缓冲区满了，打印错误消息并清空缓冲区。
3. 测试与验证：
   • 打开串口监视器（或Wokwi的串口终端），设置波特率为9600。
   • 向Arduino发送字符串，观察串口监视器上的回显信息，验证字符串接收和字符数计算是否正确。

实验代码

cpp复制代码

	const int BUFFER_SIZE = 128; // 定义缓冲区大小
	char buffer[BUFFER_SIZE]; // 创建缓冲区
	int index = 0; // 缓冲区索引
	void setup() {
	Serial.begin(9600); // 初始化串口通信，波特率设置为9600
	Serial.println("虽然听不懂，老师讲得也烂，但我们超级喜欢单片机这门课呢！！！");
	}
	void loop() {
	// 检查串口是否有数据可读
	if (Serial.available() > 0) {
	// 读取一个字节
	char incomingByte = Serial.read();
	// 检查是否达到了缓冲区大小限制
	if (index < BUFFER_SIZE - 1) {
	// 将字节添加到缓冲区中
	buffer[index++] = incomingByte;
	// 检查是否收到了字符串结束符（换行符）
	if (incomingByte == '\n') {
	// 在缓冲区末尾添加字符串结束符（对于计算字符数不是必需的，但有助于打印）
	buffer[index] = '\0';
	// 计算字符串的字符数（不包括结尾的'\0'）
	int stringLength = index - 1; // 减1是因为我们不包括换行符'\n'
	// 打印接收到的字符串及其字符数
	Serial.print("收到啦，收到啦，不要再哔哔啦: ");
	Serial.println(buffer);
	Serial.print("您看看您哔哔了多少个字符: ");
	Serial.println(stringLength);
	// 清空缓冲区索引以准备接收下一个字符串
	index = 0;
	}
	} else {
	// 如果缓冲区满了，打印错误消息并清空缓冲区
	Serial.println("爆了吧，哔哔的缓冲区都炸了，罪孽啊...");
	index = 0;
	}
	}
	}

实验结果

• 当用户通过串口监视器发送字符串时，Arduino会接收字符串并计算其字符数。
• Arduino将接收到的字符串及其字符数回显到串口监视器上。
• 如果发送的字符串过长导致缓冲区满了，Arduino会打印错误消息并清空缓冲区。

实验结论

本实验成功实现了通过Arduino Mega 2560微控制器进行UART串行口通信的功能。通过编程控制串口通信、字符串处理和缓冲区管理，验证了串口通信的基本原理和字符串处理的方法。同时，实验也展示了如何使用Arduino的串口通信功能进行简单的数据交互。

---

Wokwi Arduino Mega 2560 - UART 串行口通信教程

---

一、课程简介

本教程将详细介绍如何在 Wokwi 平台上使用 Arduino Mega 2560 进行 UART（通用异步收发传输器）串行口通信。通过本教程，你将掌握 UART 通信的基本原理、硬件连接方法、编程技巧，以及如何在 Wokwi 上进行仿真和调试。

---

二、UART 通信基础

1. UART 简介

UART 是一种全双工异步串行通信协议，广泛用于微控制器与外部设备之间的数据交换。它通过两根线（TX 和 RX）进行数据传输，TX 用于发送数据，RX 用于接收数据。

2. 数据帧格式

UART 通信的数据帧包括起始位、数据位、校验位（可选）、停止位等部分。常见的配置是 8 个数据位、无校验位、1 个停止位。

3. 波特率

波特率是 UART 通信中每秒传输的符号数，它决定了数据传输的速度。常见的波特率有 9600、115200 等。通信双方必须设置相同的波特率才能正确通信。

---

三、硬件连接

1. 准备材料

• Arduino Mega 2560 开发板
• USB 数据线
• 另一块支持 UART 通信的设备（如另一块 Arduino 板、电脑串口等）
• 面包板及跳线（如果需要连接其他设备）

2. 连接方法

• 将 Arduino Mega 2560 的 TX 引脚（数字引脚 1）连接到接收设备的 RX 引脚。
• 将 Arduino Mega 2560 的 RX 引脚（数字引脚 0）连接到接收设备的 TX 引脚。
• 确保所有设备的 GND 引脚相互连接，以形成共同的参考点。

---

四、编程基础

1. Arduino IDE

• 安装并打开 Arduino IDE。
• 选择正确的开发板（Arduino Mega 2560）和端口。

2. Serial 类

Arduino 提供了 Serial 类用于 UART 通信。以下是常用的 Serial 类函数：

• Serial.begin(baudRate)：初始化串口通信，设置波特率。
• Serial.print(val)：向串口发送数据。
• Serial.println(val)：向串口发送数据并换行。
• Serial.available()：返回串口缓冲区中可读取的字节数。
• Serial.read()：从串口缓冲区读取一个字节的数据。

3. 示例代码

发送端代码（Arduino Mega 2560）：

void setup() {
  Serial.begin(9600); // 初始化串口通信，设置波特率为 9600
}

void loop() {
  Serial.println("Hello, UART!"); // 向串口发送数据
  delay(1000); // 延时 1 秒
}

cpp复制代码

	void setup() {
	Serial.begin(9600); // 初始化串口通信，设置波特率为 9600
	}
	void loop() {
	Serial.println("Hello, UART!"); // 向串口发送数据
	delay(1000); // 延时 1 秒
	}

接收端代码（另一块 Arduino 板或电脑串口监视器）：

void setup() {
  Serial.begin(9600); // 初始化串口通信，设置波特率为 9600
}

void loop() {
  if (Serial.available() > 0) { // 检查串口缓冲区中是否有数据
    String incomingData = Serial.readStringUntil('\n'); // 读取一行数据
    Serial.print("Received: ");
    Serial.println(incomingData); // 将接收到的数据打印到串口监视器
  }
}

cpp复制代码

	void setup() {
	Serial.begin(9600); // 初始化串口通信，设置波特率为 9600
	}
	void loop() {
	if (Serial.available() > 0) { // 检查串口缓冲区中是否有数据
	String incomingData = Serial.readStringUntil('\n'); // 读取一行数据
	Serial.print("Received: ");
	Serial.println(incomingData); // 将接收到的数据打印到串口监视器
	}
	}

---

五、仿真与调试

1. Wokwi 平台

• 将发送端代码上传到 Wokwi 平台上的 Arduino Mega 2560 仿真器。
• 将接收端代码上传到另一块 Arduino 板的仿真器（如果可用），或者使用 Wokwi 的串口监视器功能。
• 在 Wokwi 平台上观察串口通信的情况。

2. 调试技巧

• 使用串口监视器查看发送和接收的数据。
• 检查硬件连接是否正确。
• 确保波特率设置一致。
• 使用 Serial.print() 或 Serial.println() 输出调试信息，帮助定位问题。

---

六、高级功能

1. 多串口通信

Arduino Mega 2560 提供了多个硬件串口（Serial1、Serial2、Serial3），可以用于与多个设备进行通信。使用方法与 Serial 类似，只需将对象名替换为相应的串口对象即可。

2. 软件串口

如果硬件串口不够用，可以使用 SoftwareSerial 库创建软件串口。但请注意，软件串口的性能可能不如硬件串口。

3. 数据解析与处理

在实际应用中，接收到的数据可能需要进行解析和处理。可以使用字符串处理函数或自定义协议来实现。

---

七、课程总结

通过本教程的学习，你掌握了 UART 串行口通信的基本原理、硬件连接方法、编程技巧以及仿真调试方法。希望你在后续的学习中能够继续探索更多高级功能，并将所学知识应用到实际项目中。

---

八、学习资源

• Arduino 官方文档：获取更多关于 Arduino Mega 2560 和 UART 通信的信息。
• Wokwi 平台教程：学习如何在 Wokwi 平台上进行仿真和调试。
• 在线社区和论坛：与其他开发者交流经验，解决遇到的问题。

---
