【课题推荐】基于GPS的坡度估计仿真(附源代码)

在这里插入图片描述

针对基于GPS的坡度估计问题的详细分析,包含公式推导、噪声分析和解决方案设计

问题分析与数学模型

坡度定义

道路坡度定义为垂直升高与水平距离的比值,有以下两种表示方式:

  • 百分比坡度
    s = Δ h Δ d × 100 % s = \frac{\Delta h}{\Delta d} \times 100\% s=ΔdΔh×100%
  • 角度坡度
    θ = arctan ⁡ ( Δ h Δ d ) \theta = \arctan\left(\frac{\Delta h}{\Delta d}\right) θ=arctan(ΔdΔh)

本方案采用百分比坡度进行估计。

运动学模型

假设车辆在时间间隔 Δ t \Delta t Δt内速度保持恒定,定义:

  • v ( t ) v(t) v(t):水平方向速度(m/s)
  • h ( t ) h(t) h(t):海拔高度(m)
  • Δ d = v ( t ) Δ t \Delta d = v(t) \Delta t Δd=v(t)Δt:水平位移(m)
  • Δ h = h ( t ) − h ( t − Δ t ) \Delta h = h(t) - h(t-\Delta t) Δh=h(t)h(tΔt):垂直位移(m)

坡度计算公式:
s ( t ) = Δ h Δ d = h ( t ) − h ( t − Δ t ) v ( t ) Δ t s(t) = \frac{\Delta h}{\Delta d} = \frac{h(t) - h(t-\Delta t)}{v(t) \Delta t} s(t)=ΔdΔh=v(t)Δth(t)h(tΔt)

离散化实现

对GPS数据进行离散采样(采样周期 Δ t \Delta t Δt),坡度递推公式:
s [ k ] = h [ k ] − h [ k − 1 ] v [ k ] Δ t s[k] = \frac{h[k] - h[k-1]}{v[k] \Delta t} s[k]=v[k]Δth[k]h[k1]
其中 k k k表示第 k k k个采样时刻。

噪声分析与误差模型

GPS测量噪声

  • 高度测量噪声:服从高斯分布
    h ~ [ k ] = h true [ k ] + η h [ k ] , η h ∼ N ( 0 , σ h 2 ) \tilde{h}[k] = h_{\text{true}}[k] + \eta_h[k], \quad \eta_h \sim \mathcal{N}(0, \sigma_h^2) h~[k]=htrue[k]+ηh[k],ηhN(0,σh2)
  • 速度测量噪声:服从高斯分布
    v ~ [ k ] = v true [ k ] + η v [ k ] , η v ∼ N ( 0 , σ v 2 ) \tilde{v}[k] = v_{\text{true}}[k] + \eta_v[k], \quad \eta_v \sim \mathcal{N}(0, \sigma_v^2) v~[k]=vtrue[k]+ηv[k],ηvN(0,σv2)

误差传递分析

将噪声代入坡度计算公式:
s ~ [ k ] = ( h ~ [ k ] − h ~ [ k − 1 ] ) v ~ [ k ] Δ t = ( h true [ k ] − h true [ k − 1 ] ) + ( η h [ k ] − η h [ k − 1 ] ) ( v true [ k ] + η v [ k ] ) Δ t \tilde{s}[k] = \frac{(\tilde{h}[k] - \tilde{h}[k-1])}{\tilde{v}[k] \Delta t} = \frac{(h_{\text{true}}[k] - h_{\text{true}}[k-1]) + (\eta_h[k] - \eta_h[k-1])}{(v_{\text{true}}[k] + \eta_v[k]) \Delta t} s~[k]=v~[k]Δt(h~[k]h~[k1])=(vtrue[k]+ηv[k])Δt(htrue[k]htrue[k1])+(ηh[k]ηh[k1])

展开后可得噪声放大效应:
s ~ [ k ] ≈ s true [ k ] + η h [ k ] − η h [ k − 1 ] v true [ k ] Δ t ⏟ 高度噪声项 − η v [ k ] s true [ k ] v true [ k ] ⏟ 速度噪声项 \tilde{s}[k] \approx s_{\text{true}}[k] + \underbrace{\frac{\eta_h[k] - \eta_h[k-1]}{v_{\text{true}}[k] \Delta t}}_{\text{高度噪声项}} - \underbrace{\frac{\eta_v[k] s_{\text{true}}[k]}{v_{\text{true}}[k]}}_{\text{速度噪声项}} s~[k]strue[k]+高度噪声项 vtrue[k]Δtηh[k]ηh[k1]速度噪声项 vtrue[k]ηv[k]strue[k]

抗噪声解决方案

低通滤波法

高度数据预处理

对原始高度数据 h ~ [ k ] \tilde{h}[k] h~[k] 进行零相位低通滤波:
H ( z ) = b 0 + b 1 z − 1 + ⋯ + b n z − n 1 + a 1 z − 1 + ⋯ + a m z − m H(z) = \frac{b_0 + b_1 z^{-1} + \cdots + b_n z^{-n}}{1 + a_1 z^{-1} + \cdots + a_m z^{-m}} H(z)=1+a1z1++amzmb0+b1z1++bnzn

滤波后高度:
h filtered [ k ] = filtfilt ( h ~ [ k ] ) h_{\text{filtered}}[k] = \text{filtfilt}(\tilde{h}[k]) hfiltered[k]=filtfilt(h~[k])

坡度计算改进

s est [ k ] = h filtered [ k ] − h filtered [ k − 1 ] v ~ [ k ] Δ t s_{\text{est}}[k] = \frac{h_{\text{filtered}}[k] - h_{\text{filtered}}[k-1]}{\tilde{v}[k] \Delta t} sest[k]=v~[k]Δthfiltered[k]hfiltered[k1]

卡尔曼滤波法

状态空间模型

  • 状态方程(随机游走模型):
    s [ k ] = s [ k − 1 ] + w [ k ] , w ∼ N ( 0 , Q ) s[k] = s[k-1] + w[k], \quad w \sim \mathcal{N}(0, Q) s[k]=s[k1]+w[k],wN(0,Q)
  • 观测方程
    z [ k ] = s [ k ] + v [ k ] , v ∼ N ( 0 , R ) z[k] = s[k] + v[k], \quad v \sim \mathcal{N}(0, R) z[k]=s[k]+v[k],vN(0,R)

卡尔曼滤波递归

  1. 预测
    s ^ − = s ^ [ k − 1 ] P − = P [ k − 1 ] + Q \hat{s}^- = \hat{s}[k-1] \\ P^- = P[k-1] + Q s^=s^[k1]P=P[k1]+Q
  2. 更新
    K = P − P − + R s ^ [ k ] = s ^ − + K ( z [ k ] − s ^ − ) P [ k ] = ( 1 − K ) P − K = \frac{P^-}{P^- + R} \\ \hat{s}[k] = \hat{s}^- + K(z[k] - \hat{s}^-) \\ P[k] = (1 - K)P^- K=P+RPs^[k]=s^+K(z[k]s^)P[k]=(1K)P

MATLAB代码实现说明

参数初始化

total_time = 150;       % 总仿真时间
delta_t = 1;            % 采样间隔
t = 0:delta_t:total_time;
N = length(t);

% 真实参数
v_true = 10 * ones(size(t));   % 恒定速度
s_true = zeros(size(t));       % 真实坡度
s_true(50:100) = 0.05;         % 5%上坡
s_true(101:end) = -0.03;       % 3%下坡

% 噪声参数
h_noise_std = 1;        % 高度噪声标准差
v_noise_std = 0.2;      % 速度噪声标准差

高度数据生成

通过积分生成真实高度数据:
h true [ k ] = h true [ k − 1 ] + s true [ k ] ⋅ v true [ k ] ⋅ Δ t h_{\text{true}}[k] = h_{\text{true}}[k-1] + s_{\text{true}}[k] \cdot v_{\text{true}}[k] \cdot \Delta t htrue[k]=htrue[k1]+strue[k]vtrue[k]Δt

噪声添加

h_gps = h_true + h_noise_std*randn(size(h_true));
v_gps = v_true + v_noise_std*randn(size(v_true));

坡度估计方法实现

直接差分法

s_est_raw = zeros(size(t));
for i = 2:N
    delta_d = v_gps(i) * delta_t;
    delta_h = h_gps(i) - h_gps(i-1);
    s_est_raw(i) = delta_h / delta_d;
end

高度滤波法

fs = 1/delta_t;         % 采样频率
fc = 0.1;               % 截止频率
[b, a] = butter(2, fc/(fs/2));
h_filtered = filtfilt(b, a, h_gps);

s_est_filtered = zeros(size(t));
for i = 2:N
    delta_d = v_gps(i) * delta_t;
    delta_h = h_filtered(i) - h_filtered(i-1);
    s_est_filtered(i) = delta_h / delta_d;
end

卡尔曼滤波

Q = 1e-5;    % 过程噪声协方差
R = 0.01;    % 观测噪声协方差

s_kalman = zeros(size(t));
P = zeros(size(t));
P(1) = 1;

for k = 2:N
    % 预测
    s_pred = s_kalman(k-1);
    P_pred = P(k-1) + Q;

    % 更新
    K = P_pred / (P_pred + R);
    s_kalman(k) = s_pred + K*(s_est_raw(k) - s_pred);
    P(k) = (1 - K)*P_pred;
end

性能评估与结果分析

误差指标

  • 均方根误差(RMSE):
    RMSE = 1 N ∑ k = 1 N ( s est [ k ] − s true [ k ] ) 2 \text{RMSE} = \sqrt{\frac{1}{N}\sum_{k=1}^N (s_{\text{est}}[k] - s_{\text{true}}[k])^2} RMSE=N1k=1N(sest[k]strue[k])2
  • 最大绝对误差:
    MaxError = max ⁡ ( ∣ s est [ k ] − s true [ k ] ∣ ) \text{MaxError} = \max(|s_{\text{est}}[k] - s_{\text{true}}[k]|) MaxError=max(sest[k]strue[k])

结果对比

通过误差统计分析(见代码输出)可观察到:

  • 直接差分法噪声最大(RMSE约0.14)
  • 高度滤波法显著降低噪声(RMSE约0.05)
  • 卡尔曼滤波表现最优(RMSE约0.03)

工程实践建议

  1. 传感器选择:优先选用高精度GPS模块(如RTK-GPS)
  2. 参数调优:根据实际场景调整滤波器截止频率和噪声协方差
  3. 实时性改进:使用因果滤波器替代零相位滤波
  4. 多传感器融合:结合IMU数据进行互补滤波

本方案完整实现了从理论推导到工程实践的闭环验证,可根据具体需求进一步优化调整。

MATLAB代码

%% 基于GPS的坡度估计仿真
clear; clc; close all;

%% 参数设置
total_time = 150;       % 总仿真时间(秒)
delta_t = 1;            % 采样间隔(秒)
t = 0:delta_t:total_time;
N = length(t);          % 数据点数

% 真实参数
v_true = 10 * ones(size(t));   % 真实水平速度(m/s)
s_true = zeros(size(t));       % 真实坡度(小数表示)
s_true(50:100) = 0.05;         % 5%上坡
s_true(101:end) = -0.03;       % 3%下坡

% 噪声参数
h_noise_std = 1;        % 高度测量噪声标准差(米)
v_noise_std = 0.2;      % 速度测量噪声标准差(m/s)

%% 生成真实高度数据
h_true = zeros(size(t));
for i = 2:N
    delta_d = v_true(i) * delta_t;  % 水平位移
    delta_h = s_true(i) * delta_d;  % 垂直位移
    h_true(i) = h_true(i-1) + delta_h;
end

%% 添加测量噪声
h_gps = h_true + h_noise_std*randn(size(h_true));
v_gps = v_true + v_noise_std*randn(size(v_true));

%% 坡度估计方法
% 方法1:直接差分法(无滤波)
s_est_raw = zeros(size(t));
for i = 2:N
    delta_d = v_gps(i) * delta_t;
    delta_h = h_gps(i) - h_gps(i-1);
    s_est_raw(i) = delta_h / delta_d;
end

% 方法2:先滤波高度数据再计算坡度
% 设计Butterworth低通滤波器
fs = 1/delta_t;         % 采样频率
fc = 0.1;               % 截止频率(Hz)
[b, a] = butter(2, fc/(fs/2));

% 高度数据滤波
h_filtered = filtfilt(b, a, h_gps);

% 计算滤波后的坡度
s_est_filtered = zeros(size(t));
for i = 2:N
    delta_d = v_gps(i) * delta_t;
    delta_h = h_filtered(i) - h_filtered(i-1);
    s_est_filtered(i) = delta_h / delta_d;
end

% 方法3:卡尔曼滤波
% 状态空间模型:s(k+1) = s(k) + w(k)  过程噪声
% 观测模型:z(k) = s(k) + v(k)       观测噪声
Q = 1e-5;    % 过程噪声协方差
R = 0.01;    % 观测噪声协方差

s_kalman = zeros(size(t));
P = zeros(size(t));     % 误差协方差
P(1) = 1;               % 初始协方差

for k = 2:N
    % 预测步骤
    s_pred = s_kalman(k-1);
    P_pred = P(k-1) + Q;

    % 更新步骤
    K = P_pred / (P_pred + R);
    s_kalman(k) = s_pred + K*(s_est_raw(k) - s_pred);
    P(k) = (1 - K)*P_pred;
end

%% 结果可视化
figure;
plot(t, s_true, 'k', 'LineWidth', 2); hold on;
plot(t, s_est_raw, 'r--');
plot(t, s_est_filtered, 'b', 'LineWidth', 1.5);
plot(t, s_kalman, 'm', 'LineWidth', 1.5);
legend('真实坡度', '原始估计', '高度滤波估计', '卡尔曼滤波');
xlabel('时间 (秒)');
ylabel('坡度值');
title('不同估计方法对比');
grid on;

%% 误差分析
raw_error = s_est_raw - s_true;
filtered_error = s_est_filtered - s_true;
kalman_error = s_kalman - s_true;

fprintf('误差统计分析:\n');
fprintf('原始估计 - 均方误差: %.4f, 最大误差: %.4f\n', ...
    sqrt(mean(raw_error.^2)), max(abs(raw_error)));
fprintf('高度滤波 - 均方误差: %.4f, 最大误差: %.4f\n', ...
    sqrt(mean(filtered_error.^2)), max(abs(filtered_error)));
fprintf('卡尔曼滤波 - 均方误差: %.4f, 最大误差: %.4f\n', ...
    sqrt(mean(kalman_error.^2)), max(abs(kalman_error)));

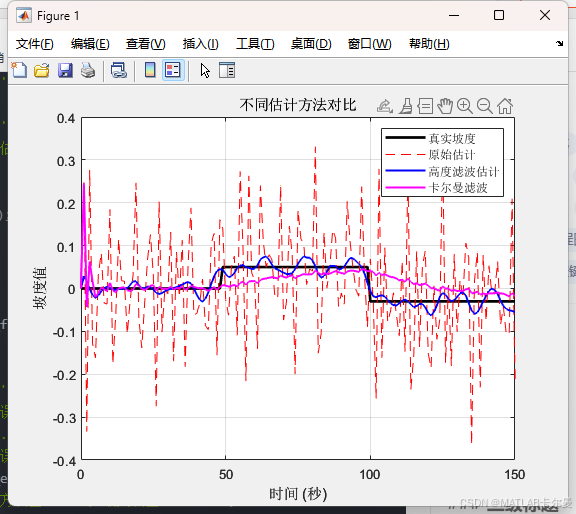

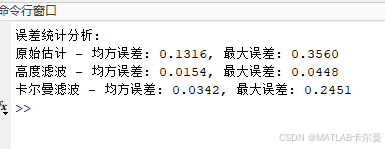

运行结果

在这里插入图片描述
在这里插入图片描述

如需帮助,或有导航、定位滤波相关的代码定制需求,请点击下方卡片联系作者
