1. 编码器运动模型及标定

1.1 编码器基础知识

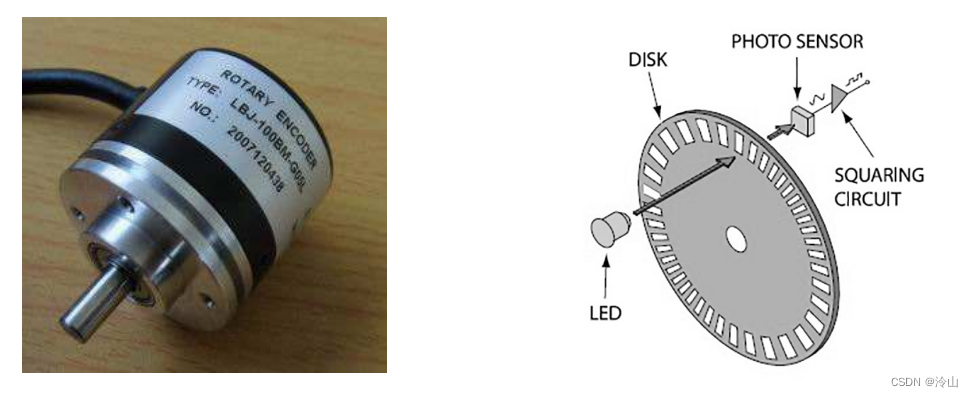

编码器感应轮子的旋转，并在旋转时输出脉冲，脉冲数与转过的角度呈线性比例关系。

脉冲对应的是角度增量，有时也用增量除以时间，转成轮子转动的角速度输出。

需要注意的是，编码器只是各种转角测量方式中的一种，其他还有轮速计、霍尔传感器等，本课程以编码器为例子讲解模型，但同样适用于其他形式的传感器。

编码器安装方式有单轮、双轮、三轮，本课程推导仅围绕双轮差分模型进行展开。
该模型中，需要用到以下变量：

• ${\mathbf{r}}_L$：左轮半径
• ${\mathbf{r}}_R$：右轮半径
• $\mathbf{d}$：轮子离底盘中心的距离
• ${\mathbf{\omega }}_L$：左轮自转角速度
• ${\mathbf{\omega }}_{\mathbf{R}}$：右轮自转角速度
• ${\mathbf{v}}_L$：左轮线速度
• ${\mathbf{v}}_R$：右轮线速度

实际使用时，标定完成后， ${\mathbf{r}}_L$、${\mathbf{r}}_R$、$\mathbf{d}$ 为固定参数， ${\mathbf{\omega }}_L$ 和 ${\mathbf{\omega }}_R$ 为测量值，而 ${\mathbf{v}}_L$ 和 ${\mathbf{v}}_R$ 可以通过下式计算得到：
$$\begin{array}{rl}{\mathbf{v}}_L& ={\mathbf{\omega }}_L{\mathbf{r}}_L\\ {\mathbf{v}}_R& ={\mathbf{\omega }}_R{\mathbf{r}}_R\end{array}$$

1.2 编码器运动模型

运动模型的作用是，使用前述已知量，求解以下变量：
$\mathbf{\omega }$ : 底盘中心的角速度
$\mathbf{v}$ : 底盘中心的线速度
$\mathbf{r}$ : 底盘中心圆弧运动旋转半径

1.2.1 旋转半径求解

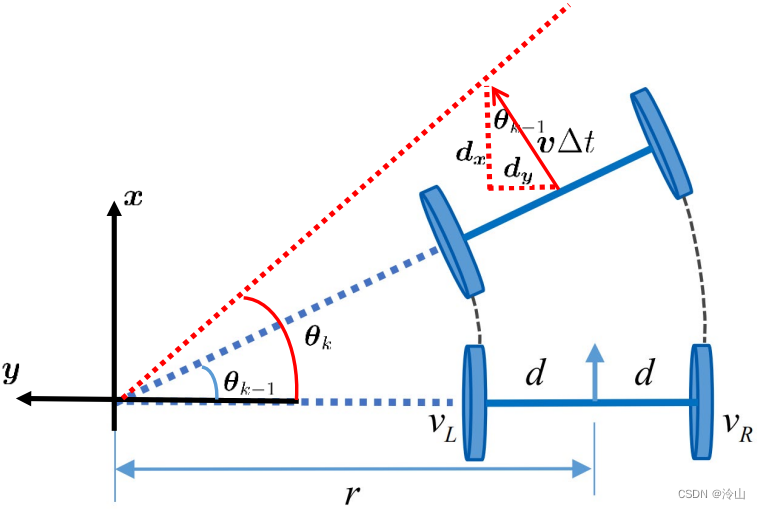

双轮差分模型下，左右轮圆弧运动的角速度相等，且等于底盘中心圆弧运动的角速度(两个轮子的自转角速度是相同的)，因此有：
$$\mathbf{\omega }=\frac{{\mathbf{v}}_L}{\mathbf{r}-\mathbf{d}}=\frac{{\mathbf{v}}_R}{\mathbf{r}+\mathbf{d}}$$由此可以得出：
$${\mathbf{v}}_L(\mathbf{r}+\mathbf{d})={\mathbf{v}}_R(\mathbf{r}-\mathbf{d})$$移项可得：
$$\left({\mathbf{v}}_R-{\mathbf{v}}_L\right)\mathbf{r}=\left({\mathbf{v}}_R+{\mathbf{v}}_L\right)\mathbf{d}$$从而可以得到：
$$\mathbf{r}=\frac{{\mathbf{v}}_R+{\mathbf{v}}_L}{{\mathbf{v}}_R-{\mathbf{v}}_L}\mathbf{d}$$

1.2.2 角速度求解

把旋转半径的求解结果，代入角速度公式，即可得到：
$$\mathbf{\omega }=\frac{{\mathbf{v}}_L}{\frac{{\mathbf{v}}_R+{\mathbf{v}}_L}{{\mathbf{v}}_R-{\mathbf{v}}_L}\mathbf{d}-\mathbf{d}}=\frac{{\mathbf{v}}_R-{\mathbf{v}}_L}{2\mathbf{d}}$$

1.2.3 线速度求解

利用旋转角速度和旋转半径的结果，可以直接得到线速度：
$$\mathbf{v}=\mathbf{\omega }\mathbf{r}=\frac{{\mathbf{v}}_R-{\mathbf{v}}_L}{2\mathbf{d}}\frac{{\mathbf{v}}_R+{\mathbf{v}}_L}{{\mathbf{v}}_R-{\mathbf{v}}_L}\mathbf{d}=\frac{{\mathbf{v}}_R+{\mathbf{v}}_L}{2}$$

1.2.4 位姿求解

假设 ${\mathbf{x}}_k,{\mathbf{y}}_k,{\mathbf{\theta }}_k$ 为当前时刻位姿，${\mathbf{x}}_{k-1},{\mathbf{y}}_{k-1},{\mathbf{\theta }}_{k-1}$ 为上一时刻的位姿，则有：
$$\begin{array}{rl}& {\mathbf{\theta }}_k={\mathbf{\theta }}_{k-1}+\mathbf{\omega }\Delta t\\ & {\mathbf{x}}_k={\mathbf{x}}_{k-1}+\mathbf{v}\Delta t\cos \left({\mathbf{\theta }}_{\mathbf{k}-1}\right)\\ & {\mathbf{y}}_k={\mathbf{y}}_{k-1}+\mathbf{v}\Delta t\sin \left({\mathbf{\theta }}_{\mathbf{k}-1}\right)\end{array}$$其中：
$$\Delta t=t_k-t_{k-1}$$

1.3 编码器的标定

标定可以理解为运动模型求解过程的反向过程，具体是指在已知底盘中心线速度、角速度的情况下，求解轮子半径、轮子离底盘中心距离等。
已知量：
$v$：底盘中心的线速度
$\omega$：底盘中心的角速度
待求解量：
${\mathbf{r}}_L$：左轮半径
${\mathbf{r}}_R$：右轮半径
$\mathbf{d}$：轮子离底盘中心的距离
实际标定时，线速度、角速度由其他传感器提供(比如雷达点云和地图匹配)，且为了简化模型，认为雷达装在底盘中心正上方。(这里雷达最好的方法是先建好一个点云地图，然后在点云地图里面匹配，然后拿它做观测，去提供线速度和角速度的结果，而不要用激光里程计-----里程计本身就是有累计误差的)

1.3.1 轮子半径标定

由于速度的求解公式为：
$$\mathbf{v}=\frac{{\mathbf{v}}_R+{\mathbf{v}}_L}{2}=\frac{{\mathbf{\omega }}_R{\mathbf{r}}_R+{\mathbf{\omega }}_L{\mathbf{r}}_L}{2}$$它可以重新写为：
$$\left[\begin{array}{ll}{\mathbf{\omega }}_R& {\mathbf{\omega }}_L\end{array}\right]\left[\begin{array}{l}{\mathbf{r}}_R\\ {\mathbf{r}}_L\end{array}\right]=2\mathbf{v}$$当有多组测量值时，可以构成如下方程组：
$$\left[\begin{array}{cc}{\mathbf{\omega }}_{R0}& {\mathbf{\omega }}_{L0}\\ {\mathbf{\omega }}_{R1}& {\mathbf{\omega }}_{L1}\\ ⋮& ⋮\\ {\mathbf{\omega }}_{RN}& {\mathbf{\omega }}_{LN}\end{array}\right]\left[\begin{array}{l}{\mathbf{r}}_R\\ {\mathbf{r}}_L\end{array}\right]=\left[\begin{array}{c}2{\mathbf{v}}_0\\ 2{\mathbf{v}}_1\\ ⋮\\ 2{\mathbf{v}}_N\end{array}\right]$$这是典型的最小二乘问题，可用最小二乘标准形式计算。

1.3.2 轮子与底盘中心距离标定

由于角速度的求解公式为：
$$\mathbf{\omega }=\frac{{\mathbf{v}}_R-{\mathbf{v}}_{\mathbf{L}}}{2\mathbf{d}}$$在经过轮子半径标定之后，分子上的两项可认为是已知量，因此可以得到：
$$\mathbf{d}=\frac{{\mathbf{v}}_R-{\mathbf{v}}_L}{2\mathbf{\omega }}$$虽然可直接求解，但是为了抑制噪声带来的影响，因多次采样计算取平均。

2. 融合编码器的滤波方法

2.1 核心思路

在上一节课滤波模型的基础上增加编码器进行融合，有一种非常简单的方法，即使用编码器解算的速度作为观测量，加入原来模型的观测方程中，而其他环节保持不变。(状态方程不变，观测方程多了一个速度)

2.2 观测量定义

编码器提供的是载体系下的速度观测，在前 $(\mathrm{x})$-左 $(\mathrm{y})$-上$(\mathrm{z})$坐标系的定义下，$\mathrm{x}$ 方向的速度分量是已知的 ${\mathbf{v}}_x^b={\mathbf{v}}_m$。另外，在以车作为载体的情况下，由于车的侧向和天向没有运动，因此又有 ${\mathbf{v}}_y^b=0$，${\mathbf{v}}_z^b=0$。(可以看成一个圆周运动？)
基于此，我们可以认为 $b$ 系 $3$ 个维度的速度分量都是可观测的。

2.3 观测方程推导

由于导航解算得到的是 $w$ 系下得速度，而速度观测是 $b$ 系下得，因此需要推导二者之间的误差关系，才能得到相应的观测方程。
推导方法仍按照第8讲的固定套路进行。

1. 写出不考虑误差时的方程：
   $${\mathbf{v}}^b={\mathbf{R}}_{bw}{\mathbf{v}}^w$$
2. 写出考虑误差时的方程：
   $${\tilde{\mathbf{v}}}^b={\tilde{\mathbf{R}}}_{bw}{\tilde{\mathbf{v}}}^w$$
3. 写出真实值与理想值之间的关系：
   $$\begin{array}{rl}& {\tilde{\mathbf{v}}}^b={\mathbf{v}}^b+\delta {\mathbf{v}}^b\\ & {\tilde{\mathbf{v}}}^w={\mathbf{v}}^w+\delta {\mathbf{v}}^w\\ & {\tilde{\mathbf{R}}}_{bw}={\tilde{\mathbf{R}}}_{wb}^T={\left({\mathbf{R}}_{wb}\left(\mathbf{I}+[\delta \mathbf{\theta }{]}_{\times }\right)\right)}^T\\ & =\left(\mathbf{I}-[\delta \mathbf{\theta }{]}_{\times }\right){\mathbf{R}}_{bw}\end{array}$$
4. 把 3) 中的关系带入 2) 式：
   $${\mathbf{v}}^b+\delta {\mathbf{v}}^b=\left(\mathbf{I}-[\delta \mathbf{\theta }{]}_{\times }\right){\mathbf{R}}_{bw}\left({\mathbf{v}}^w+\delta {\mathbf{v}}^w\right)$$
5. 把 1) 中的关系带入 4) 式：
   $${\mathbf{R}}_{bw}{\mathbf{v}}^w+\delta {\mathbf{v}}^b=\left(\mathbf{I}-[\delta \mathbf{\theta }{]}_{\times }\right){\mathbf{R}}_{bw}\left({\mathbf{v}}^w+\delta {\mathbf{v}}^w\right)$$
6. 化简方程(所有二阶小量相乘的项都直接舍弃，也就是舍弃 $[\delta \mathbf{\theta }{]}_{\times }\delta {\mathbf{v}}^w$)：
   $$\begin{array}{rl}\delta {\mathbf{v}}^b& ={\mathbf{R}}_{bw}\delta {\mathbf{v}}^w-[\delta \mathbf{\theta }{]}_{\times }{\mathbf{R}}_{bw}{\mathbf{v}}^w\\ & ={\mathbf{R}}_{bw}\delta {\mathbf{v}}^w-[\delta \mathbf{\theta }{]}_{\times }{\mathbf{v}}^b\\ & ={\mathbf{R}}_{bw}\delta {\mathbf{v}}^w+{\left[{\mathbf{v}}^b\right]}_{\times }\delta \mathbf{\theta }\end{array}$$

根据前一章内容，状态量为(未发生变化)：
$$\delta \mathbf{x}=\left[\begin{array}{c}\delta \mathbf{p}\\ \delta \mathbf{v}\\ \delta \mathbf{\theta }\\ \delta {\mathbf{b}}_a\\ \delta {\mathbf{b}}_{\omega }\end{array}\right]$$而融合编码器以后，观测量变为($\overline{\mathbf{p}}$ 和 $\overline{\mathbf{\theta }}$ 是本来就有的，而 ${\overline{\mathbf{v}}}^b$ 是新增的)：
$$\mathbf{y}=\left[\begin{array}{c}\delta \overline{\mathbf{p}}\\ \delta {\overline{\mathbf{v}}}^b\\ \delta \overline{\mathbf{\theta }}\end{array}\right]$$其中 $\delta {\overline{\mathbf{v}}}^b$ 的观测量可以通过下式获得(观测量的获取都是通过预测值 ${\tilde{\mathbf{v}}}^b$ 与观测值 ${\mathbf{v}}^b$ 做差来得到的)：
$$\delta {\overline{\mathbf{v}}}_b={\tilde{\mathbf{v}}}^b-{\mathbf{v}}^b={\tilde{\mathbf{R}}}_{bw}{\tilde{\mathbf{v}}}^w-\left[\begin{array}{c}{\mathbf{v}}_m\\ 0\\ 0\end{array}\right]$$此时的观测方程 $\mathbf{y}={\mathbf{G}}_t\delta \mathbf{x}+{\mathbf{C}}_t\mathbf{n}$ 中的各变量应重新写为($\delta {\mathbf{v}}^b={\mathbf{R}}_{bw}\delta {\mathbf{v}}^w+{\left[{\mathbf{v}}^b\right]}_{\times }\delta \mathbf{\theta }$ 得到 ${\mathbf{G}}_t$)：
$$\begin{array}{rl}& {\mathbf{G}}_t=\left[\begin{array}{ccccc}{\mathbf{I}}_3& 0& 0& 0& 0\\ 0& {\mathbf{R}}_{bw}& {\left[{\mathbf{v}}^b\right]}_{\times }& 0& 0\\ 0& 0& {\mathbf{I}}_3& 0& 0\end{array}\right]\\ & {\mathbf{C}}_t=\left[\begin{array}{ccc}{\mathbf{I}}_3& 0& 0\\ 0& {\mathbf{I}}_3& 0\\ 0& 0& {\mathbf{I}}_3\end{array}\right]\\ & \mathbf{n}={\left[\begin{array}{lllllllll}{n}_{\delta {\bar{p}}_x}& n_{\delta {\bar{p}}_y}& n_{\delta {\bar{p}}_z}& n_{\delta {\bar{v}}_x^b}& n_{\delta {\bar{v}}_y^b}& n_{\delta {\bar{v}}_z^b}& n_{\delta {\bar{\theta }}_x}& n_{\delta {\bar{\theta }}_y}& n_{\delta {\bar{\theta }}_z}\end{array}\right]}^T\end{array}$$随后，便可以使用新的观测方程，不改变其他方程，直接按照原有流程进行Kalman滤波融合。

3. 融合运动约束的滤波方法

很多时候，硬件平台并没有编码器，不能直接使用上一小节的模型，但是车本身的运动特性(即侧向速度和天向速度为 $0$)仍然可以使用。

它对观测量带来的改变仅仅是少了一个维度($x$ 方向)，而推导方法并没有改变，因此此处直接给出该融合模式下的推导结果。

新的观测量为：
$$\mathbf{y}=\left[\begin{array}{c}\delta \overline{\mathbf{p}}\\ {\left[\delta {\overline{\mathbf{v}}}^b\right]}_{yz}\\ \delta \overline{\mathbf{\theta }}\end{array}\right]$$$[\bullet {]}_{yz}$ 表示只取三维向量或矩阵的后 $2$ 行。

此时的观测方程 $\mathbf{y}={\mathbf{G}}_t\delta \mathbf{x}+{\mathbf{C}}_t\mathbf{n}$ 中的各变量应重新写为：
$$\begin{array}{rl}& {\mathbf{G}}_t=\left[\begin{array}{ccccc}{\mathbf{I}}_3& 0& 0& 0& 0\\ 0& {\left[{\mathbf{R}}_{bw}\right]}_{yz}& {\left[{\left[{\mathbf{v}}^b\right]}_{\times }\right]}_{yz}& 0& 0\\ 0& 0& {\mathbf{I}}_3& 0& 0\end{array}\right]\\ & {\mathbf{C}}_t=\left[\begin{array}{ccc}{\mathbf{I}}_3& 0& 0\\ 0& {\mathbf{I}}_2& 0\\ 0& 0& {\mathbf{I}}_3\end{array}\right]\\ & \mathbf{n}={\left[\begin{array}{llllllll}{n}_{\delta {\bar{p}}_x}& n_{\delta {\bar{p}}_y}& n_{\delta {\bar{p}}_z}& n_{\delta {\bar{v}}_y^b}& n_{\delta {\bar{v}}_z^b}& n_{\delta {\bar{\theta }}_x}& n_{\delta {\bar{\theta }}_y}& n_{\delta {\bar{\theta }}_z}\end{array}\right]}^T\end{array}$$随后的Kalman流程仍然与之前保持一致。

4. 融合点云特征的滤波方法

一般不会拿滤波的方法来进行建图任务，建图一般使用优化模型，无论是 g2o, ceres, gtsam 只是工具上的区别。主要原因是滤波不对历史状态做修正，再一个给滤波加回环是很不好加的，所以在建图任务上，图优化相比滤波有绝对的优势，除了劣势时间，但是对于建图任务来说，不需要实时性。

定位里面拿点云特征做滤波，大致方式是：在地图里面把特征存下来，然后在实时跑的时候把特征检测到，然后和地图里面的特征做匹配。
这个思路听着很合理，但是存在一些问题：特征和地图在匹配的时候，不同视角下观测到的特征是不是一致的？尤其是我们的线特征在绝大多数情况下，来自于周围的树木，而树木在不同视角下看的时候，线的位置是不一样的，所以这个从理论上讲不是很合理。
这时会想另外的解决方法：使用基于滤波的方法加上一个里程计-----在地图里面不存特征，地图里面仍然是当前点云和地图做匹配。这样特征的方法只做一个里程计来使用，而定位地图的时候既和地图做匹配又加一个里程计。
在实际使用过程中，和地图做匹配提供一个先验，自己做一个里程计提供相对位姿，这种做法是合理的，这样做并不排斥，只是说和地图做匹配再加一个滤波提供相对位姿，这个模型就是一个多信息跨帧的模型，也就是优化的时候可能不止优化当前时刻的状态，可能还需要使用一个滑框来做，要不然相对位姿的意义就不是很大了。在这种情况下如果有了滑框的概念，用滤波与优化比那就没有优势了。滑窗的概念在优化做，很明显在精度上与滤波比有很大的优势，虽然效率上会降低一些，但也不是说达不到实时性的要求。所以无论从哪个角度来讲，拿融合点云特征的滤波方法，来做整个流程里面的各环节都是不合理的。

在这里讲这个方法是因为，它属于这一章整体的大致思路，也就是往一个滤波模型里面加信息的思路。再就是它作为众多开源里程计的一种，它是一个大家比较熟悉的方法。第三个是，如果在某些场景下，不支持新建图，可能需要的就是一个里程计，用这个方法当作一个里程计来用，也是可以的。

所以核心思路就是，它不适合我们在 kitti 里面做整个工程的建图和定位，但是在其他场景下有用到也是可以使用的。

4.1 整体思路

以 IMU 做状态预测，以特征中的点-面距离、点-线距离为约束(观测)，修正误差。

论文题目：LINS: A Lidar-Inertial State Estimator for Robust and Efficient Navigation

思路就是将特征加到滤波模型中，很明显加特征时不改变它的状态方程-----状态方程只和 IMU 有关。状态方程在这里仍用 IMU 做，所以状态方程是不变的。因此这里改变的就只有观测方程。

这事就很简单了：IMU 做一个状态预测，然后用点云提特征做一个观测。有预测有观测，每一次修正不断循环 融合修正 的流程。

4.2 滤波模型

1. 状态定义
   位姿定义：
   $${\mathbf{x}}_w^{b_k}:=\left[{\mathbf{p}}_w^{b_k},{\mathbf{q}}_w^{b_k}\right]$$相对状态相关(注意这里的状态是两帧之间的相对位姿)：
   $${\mathbf{x}}_{b_{k+1}}^{b_k}:=\left[{\mathbf{p}}_{b_{k+1}}^{b_k},{\mathbf{v}}_{b_{k+1}}^{b_k},{\mathbf{q}}_{b_{k+1}}^{b_k},{\mathbf{b}}_a,{\mathbf{b}}_g,{\mathbf{g}}^{b_k}\right]$$状态量(两帧之间，做滤波状态量的，不像以前用的是当前位姿的误差，而是两帧之间相对位姿的误差，还有需要注意的是这里多了一个 $\mathbf{g}$，之前是不考虑重力状态量的----知道自己所在地时，重力有一个很明确的模型是可以计算的，在卡尔曼里面估计，无论怎么估，都不会有计算准确。如果不知道经纬度，如在深圳调好北京使用，这时可能需要估计)：
   $$\delta \mathbf{x}:=\left[\delta \mathbf{p},\delta \mathbf{v},\delta \mathbf{\theta },\delta {\mathbf{b}}_a,\delta {\mathbf{b}}_g,\delta \mathbf{g}\right]$$状态量修正：
   $${\mathbf{x}}_{b_{k+1}}^{b_k}={}^{-}{\mathbf{x}}_{b_{k+1}}^{b_k}⊞\mathbf{\delta }\mathbf{x}=\left[\begin{array}{c}{}^{-}{\mathbf{p}}_{b_{k+1}}^{b_k}+\delta \mathbf{p}\\ {}^{-}{\mathbf{v}}_{b_{k+1}}^{b_k}+\delta \mathbf{v}\\ {}^{-}{\mathbf{q}}_{b_{k+1}}^{b_k}\otimes \exp (\delta \mathbf{\theta })\\ {}^{-}{\mathbf{b}}_a+\delta {\mathbf{b}}_a\\ {}^{-}{\mathbf{b}}_g+\delta {\mathbf{b}}_g\\ {}^{-}{\mathbf{g}}^{b_k}+\delta \mathbf{g}\end{array}\right]$$其中：${}^{-}{\mathbf{x}}_{b_{k+1}}^{b_k}$ 表示预测值。

2. 状态方程
   $$\delta \dot{\mathbf{x}}(t)={\mathbf{F}}_t\delta \mathbf{x}(t)+{\mathbf{G}}_t\mathbf{w}$$其中：
   $$\begin{array}{rl}{\mathbf{F}}_t& =\left[\begin{array}{cccccc}0& \mathbf{I}& 0& 0& 0& 0\\ 0& 0& -{\mathbf{R}}_t^{b_k}{\left[{\hat{\mathbf{a}}}_t\right]}_{\times }& -{\mathbf{R}}_t^{b_k}& 0& -{\mathbf{I}}_3\\ 0& 0& -{\left[{\hat{\omega }}_t\right]}_{\times }& 0& -{\mathbf{I}}_3& 0\\ 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0\end{array}\right]{\mathbf{G}}_t=\left[\begin{array}{cccc}0& 0& 0& 0\\ -{\mathbf{R}}_t^{b_k}& 0& 0& 0\\ 0& -{\mathbf{I}}_3& 0& 0\\ 0& 0& {\mathbf{I}}_3& 0\\ 0& 0& 0& {\mathbf{I}}_3\\ 0& 0& 0& 0\end{array}\right]\\ \mathbf{w}& ={\left[{\mathbf{n}}_a^T,{\mathbf{n}}_g^T,{\mathbf{n}}_{b_a}^T,{\mathbf{n}}_{b_g}^T\right]}^T\end{array}$$

3. 观测方程
   观测的计算与loam中前后帧匹配的思想一致，都是计算 点-面、点-线的残差。(之前介绍 LOAM 的时候已经介绍过了)
   $$f_i\left({\mathbf{x}}_{b_{k+1}}^{b_k}\right)=\{\begin{array}{ll}\frac{\left|\left({\hat{\mathbf{p}}}_i^{l_k}-{\mathbf{p}}_a^{l_k}\right)\times \left({\hat{\mathbf{p}}}_i^{l_k}-{\mathbf{p}}_b^{l_k}\right)\right|}{\left|{\mathbf{p}}_a^{l_k}-{\mathbf{p}}_b^{l_k}\right|}& \text{ if }{\mathbf{p}}_i^{l_{k+1}}\in {\mathbb{F}}_e\\ \frac{\left|{\left({\hat{\mathbf{p}}}_i^{l_k}-{\mathbf{p}}_a^{l_k}\right)}^T\left(\left({\mathbf{p}}_a^{k_k}-{\mathbf{p}}_b^{l_k}\right)\times \left({\mathbf{p}}_a^{l_k}-{\mathbf{p}}_c^{k_k}\right)\right)\right|\mid }{\left|\left({\mathbf{p}}_a^{l_k}-{\mathbf{p}}_b^{l_k}\right)\times \left({\mathbf{p}}_a^{l_k}-{\mathbf{p}}_c^{l_k}\right)\right|}& \text{ if }{\mathbf{p}}_i^{l_{k+1}}\in {\mathbb{F}}_p\end{array}$$其中(这里说的是，下一帧要挪到前一帧去，需要做的旋转平移，这里加了一些外参所以看着比较复杂。但一般来说外参在使用的时候就已经补偿掉了，这里还是使用之前的方式就可以了)：
   $${\hat{\mathbf{p}}}_i^{l_k}={\left({\mathbf{R}}_l^b\right)}^T\left({\mathbf{R}}_{b_{k+1}}^{b_k}\left({\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right)+{\mathbf{p}}_{b_{k+1}}^{b_k}-{\mathbf{p}}_l^b\right)$$为了计算观测方程，需要计算残差对状态量的雅可比：
   $${\mathbf{H}}_k=\frac{\partial \mathbf{f}}{\partial {\hat{\mathbf{p}}}_i^{l_k}}\cdot \frac{\partial {\hat{\mathbf{p}}}_i^{l_k}}{\partial \delta \mathbf{x}}$$上式中包含两部分，第一部分已经讲过，此处只推导第二部分。
   除了旋转和平移外，残差项对其它量的导数均为 $0$。

   $\frac{\partial \mathbf{f}}{\partial {\hat{\mathbf{p}}}_i^{l_k}}$ 之前已推过，这里不做复述
   a. 对平移求导：
   $$\begin{array}{rl}& \frac{\partial {\hat{\mathbf{p}}}_i^{l_k}}{\partial \delta \mathbf{p}}\\ =& \frac{\partial \left[{\left({\mathbf{R}}_l^b\right)}^{\top }\left({\mathbf{R}}_{b_{k+1}}^{b_k}\left({\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right)+{\mathbf{p}}_{b_{k+1}}^{b_k}-{\mathbf{p}}_l^b\right)\right]}{\partial \delta \mathbf{p}}\\ =& \frac{\partial \left[{\left({\mathbf{R}}_l^b\right)}^{\top }{\mathbf{p}}_{b_{k+1}}^{b_k}\right]}{\partial \delta \mathbf{p}}\\ =& {\left({\mathbf{R}}_l^b\right)}^{\top }\end{array}$$b. 对旋转求导：
   $$\begin{array}{rl}& \frac{\partial {\hat{\mathbf{p}}}_i^{l_k}}{\partial \delta \mathbf{x}}\\ =& \frac{\partial \left[{\left({\mathbf{R}}_l^b\right)}^T\left({\mathbf{R}}_{b_{k+1}}^{b_k}\left({\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right)+{\mathbf{p}}_{b_{k+1}}^{b_k}-{\mathbf{p}}_l^b\right)\right]}{\partial \delta \mathbf{\theta }}\\ =& {\left({\mathbf{R}}_l^b\right)}^T\frac{\partial \left[{\mathbf{R}}_{b_{k+1}}^{b_k}\left({\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right)\right]}{\partial {\mathbf{R}}_{b_{k+1}}^{b_k}}\frac{\partial {\mathbf{R}}_{b_{k+1}}^{b_k}}{\partial \delta \mathbf{\theta }}\\ =& -{\left({\mathbf{R}}_l^b\right)}^T{\left[{\mathbf{R}}_{b_{k+1}}^{b_k}\left({\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right)\right]}_{\times }{\mathbf{R}}_{b_{k+1}}^{b_k}{\mathbf{J}}_r^{-1}(\mathbf{\theta })\\ =& -{\left({\mathbf{R}}_l^b\right)}^T{\mathbf{R}}_{b_{k+1}}^{b_k}{\left[{\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right]}_{\times }{\mathbf{R}}_{b_k}^{b_{k+1}}{\mathbf{R}}_{b_{k+1}}^{b_k}{\mathbf{J}}_r^{-1}(\mathbf{\theta })\\ =& -{\left({\mathbf{R}}_l^b\right)}^T{\mathbf{R}}_{b_{k+1}}^{b_k}{\left[{\mathbf{R}}_l^b{\mathbf{p}}_i^{l_{k+1}}+{\mathbf{p}}_l^b\right]}_{\times }{\mathbf{J}}_r^{-1}(\mathbf{\theta })\end{array}$$预测：
   $$\begin{array}{rl}& \delta {\mathbf{x}}_{t_{\tau }}=\left(\mathbf{I}+{\mathbf{F}}_{t_{\tau }}\Delta t\right)\delta {\mathbf{x}}_{t_{\tau -1}}\\ & {\mathbf{P}}_{t_{\tau }}=\left(\mathbf{I}+{\mathbf{F}}_{t_{\tau }}\Delta t\right){\mathbf{P}}_{t_{\tau -1}}{\left(\mathbf{I}+{\mathbf{F}}_{t_{\tau }}\Delta t\right)}^T+\left({\mathbf{G}}_{i_{\tau }}\Delta t\right)\mathbf{Q}{\left({\mathbf{G}}_{t_t}\Delta t\right)}^T\end{array}$$迭代观测(这里使用的是IEKF)：
   $$\begin{array}{l}{\mathbf{K}}_{k,j}={\mathbf{P}}_k{\mathbf{H}}_{k,j}^T{\left({\mathbf{H}}_{k,j}{\mathbf{P}}_k{\mathbf{H}}_{k,j}^T+{\mathbf{J}}_{k,j}{\mathbf{M}}_k{\mathbf{J}}_{k,j}^T\right)}^{-1}\\ \Delta {\mathbf{x}}_j={\mathbf{K}}_{k,j}\left({\mathbf{H}}_{k,j}\delta {\mathbf{x}}_j-f\left({}^{-}{\mathbf{x}}_{b_{k+1}}^{b_k}⊞\mathbf{\delta }{\mathbf{x}}_j\right)\right)\\ \delta {\mathbf{x}}_{j+1}=\delta {\mathbf{x}}_j+\Delta {\mathbf{x}}_j\end{array}$$后验方差：${\mathbf{P}}_{k+1}=\left(\mathbf{I}-{\mathbf{K}}_{k,n}{\mathbf{H}}_{k,n}\right){\mathbf{P}}_k{\left(\mathbf{I}-{\mathbf{K}}_{k,n}{\mathbf{H}}_{k,n}\right)}^T+{\mathbf{K}}_{k,n}{\mathbf{M}}_k{\mathbf{K}}_{k,n}^T$

4.3 位姿更新

前面求的都是相对位姿的状态量，也就是这一帧相对于上一帧位姿的误差，而不是这一帧相对于世界坐标系的位姿状态的误差。因此这时要将相对位姿转到绝对位姿。直接把卡尔曼估计出的后验补上就可以了。
$${\mathbf{x}}_w^{b_{k+1}}=\left[\begin{array}{c}{\mathbf{p}}_w^{b_{k+1}}\\ {\mathbf{q}}_w^{b_{k+1}}\end{array}\right]=\left[\begin{array}{c}{\mathbf{R}}_{b_k}^{b_{k+1}}\left({\mathbf{p}}_w^{b_k}-{\mathbf{p}}_{b_{k+1}}^{b_k}\right)\\ {\mathbf{q}}_{b_k}^{b_{k+1}}\otimes {\mathbf{q}}_w^{b_k}\end{array}\right]$$

4.4 相似工作

论文题目：FAST-LIO: A Fast, Robust LiDAR-inertial Odometry Package by Tightly-Coupled Iterated Kalman Filter

与 LINS 的区别差不太多，但这里使用的是固态雷达-----机械雷达很难过车规级。
