学习笔记31 --编写urdf时关于复杂rpy计算技巧分享

urdf使用环境:Ubuntu16.04 ros-kinetic gazebo
rpy计算环境:window10 solidwork19 matlab17b

问题来源:
根据机器人sw文件,编写urdf时候,每个link都会要求填写xyzrpy坐标,xyz的值还是比较好算的,但是这个rpy就不简单了。如果属于单纯某一轴转90°来写还简单,但是对于相机这类对安装要求苛刻的的link编写时候,这个rpy填写就不容易了。

难点在于,rpy属于欧拉角,填写urdf时候写的是其的弧度制形式欧拉角;对于欧拉角,个人理解,欧拉角并不是简单从sw装配图里面度量其线面成角,而是一个每次绕轴转角度都会对下次绕轴旋转产生影响(产生分量)的角度旋转,可以从物理力分量角度类似理解。

那么,在开始之前,普及一个知识点,urdf里面的欧拉角旋转顺序是zyx,也就是先绕z轴转动,然后绕y轴转动,最后绕这x轴旋转的。

通过一番研究以及前辈指导,获取一条重要信息,得到目标link的旋转矩阵,就可以利用ros里面tf包有计算rpy的函数进行计算(考虑到sw这些都是再window这边的,后面采用方式是,matlab17b计算)。

解决的基本方式:
在sw里面构建一个模型,把该部件的安装位置描述出来;然后创建一个参考坐标系,表示该部件link的所处的范围;然后通过一个宏定义,计算出部件的原点相对于新建参考坐标系的旋转矩阵;把旋转矩阵拷贝到matlab里面,计算旋转矩阵的逆矩阵,然后计算逆矩阵的欧拉角;得到的欧拉角就是我们需要的rpy值。

下面以一个部件安装位置(安装台是与oxy面成角45°,在此基础上往上翘45°,重点获取与部件直接相连板的空间位置),说面其欧拉角rpy的计算过程。

(1)要注意零件原点[这里假设base_link就是位于该原点上](右侧位置xy指向点)以及坐标系(左侧xy指向坐标系),一定一定要和urdf里面的xy定义指向一致;一般选择 前视基准面 为第一次草图绘制基准面;
在这里插入图片描述

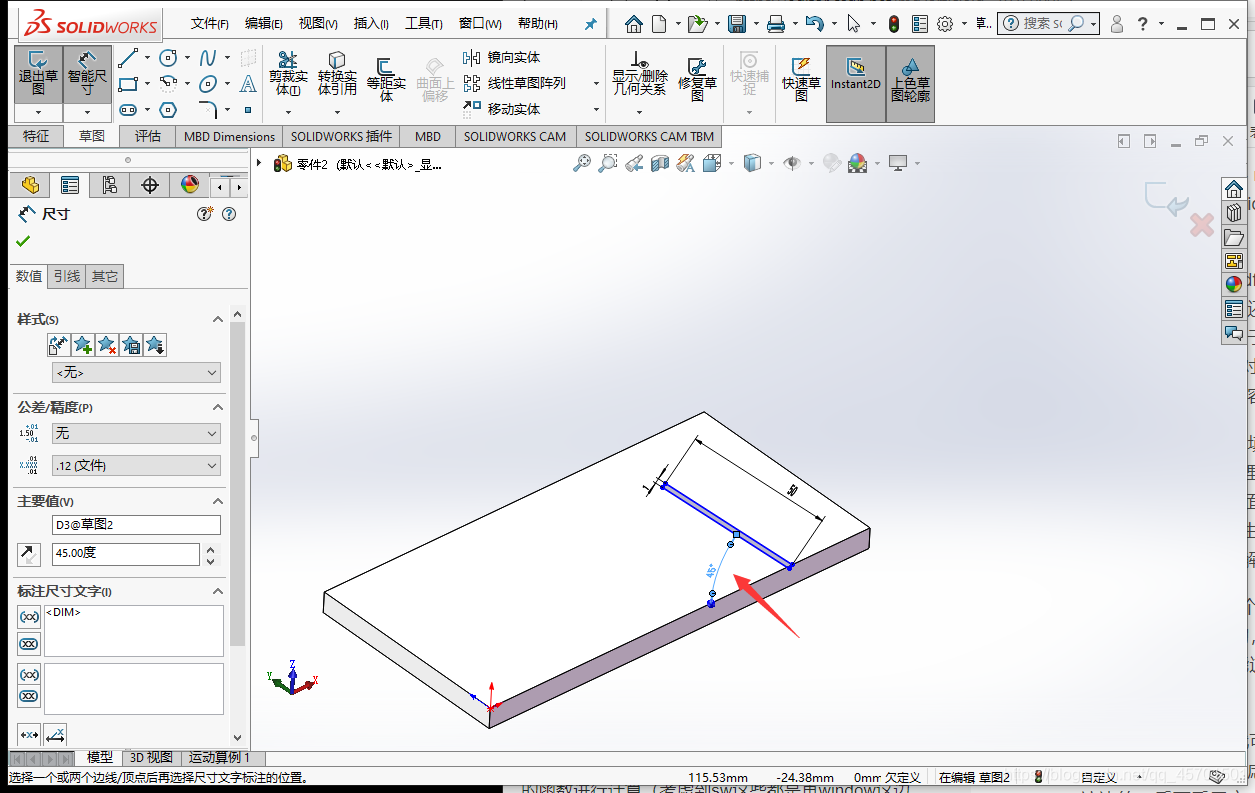

(2)由于安装台位置与z轴成角45°,所以创建了下面的草图;

在这里插入图片描述

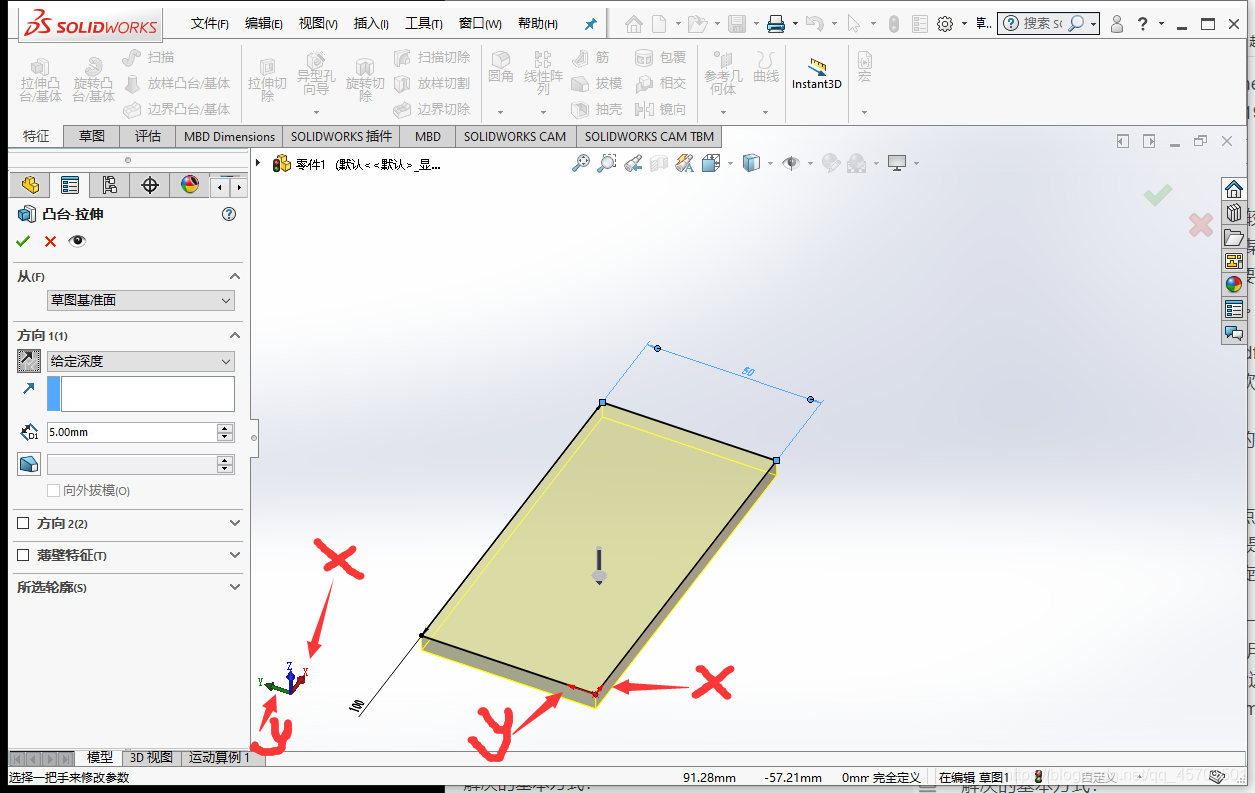

(3)由于安装台在倾斜45°后面在往上翘45°,所以建立建图结果图如下图示;

在这里插入图片描述

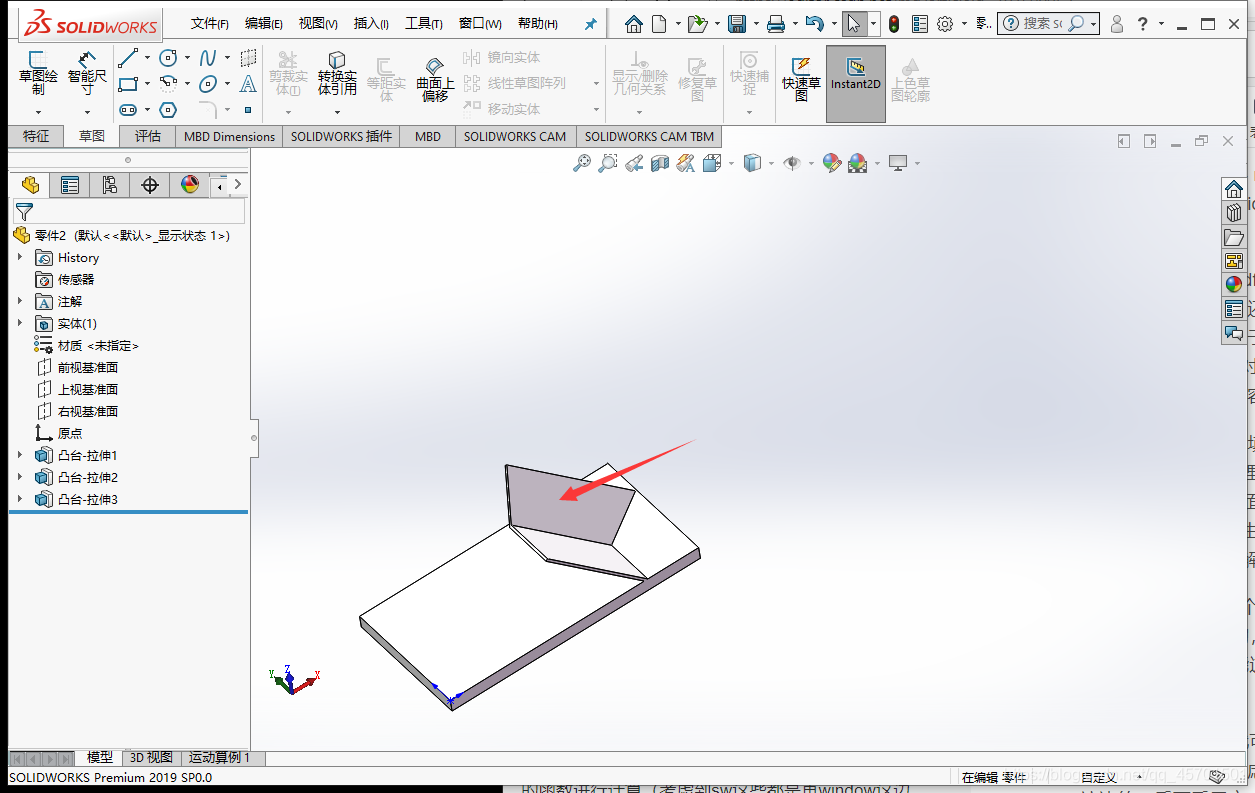

(4)选择第一个创建平面为草图平面,平行x、y创建平面,目的是为了获取在步骤(3)创建的面,三面相交的点就是表示部件角度关系安装位置(该点就是部件的安装位置关于旋转角的样式:机械狗一般知道,任何机械装配体都是有一定的安装位置,由各自部件的轮廓关系堆叠出来的,而我就是根据这个原理来搭建模型);

在这里插入图片描述

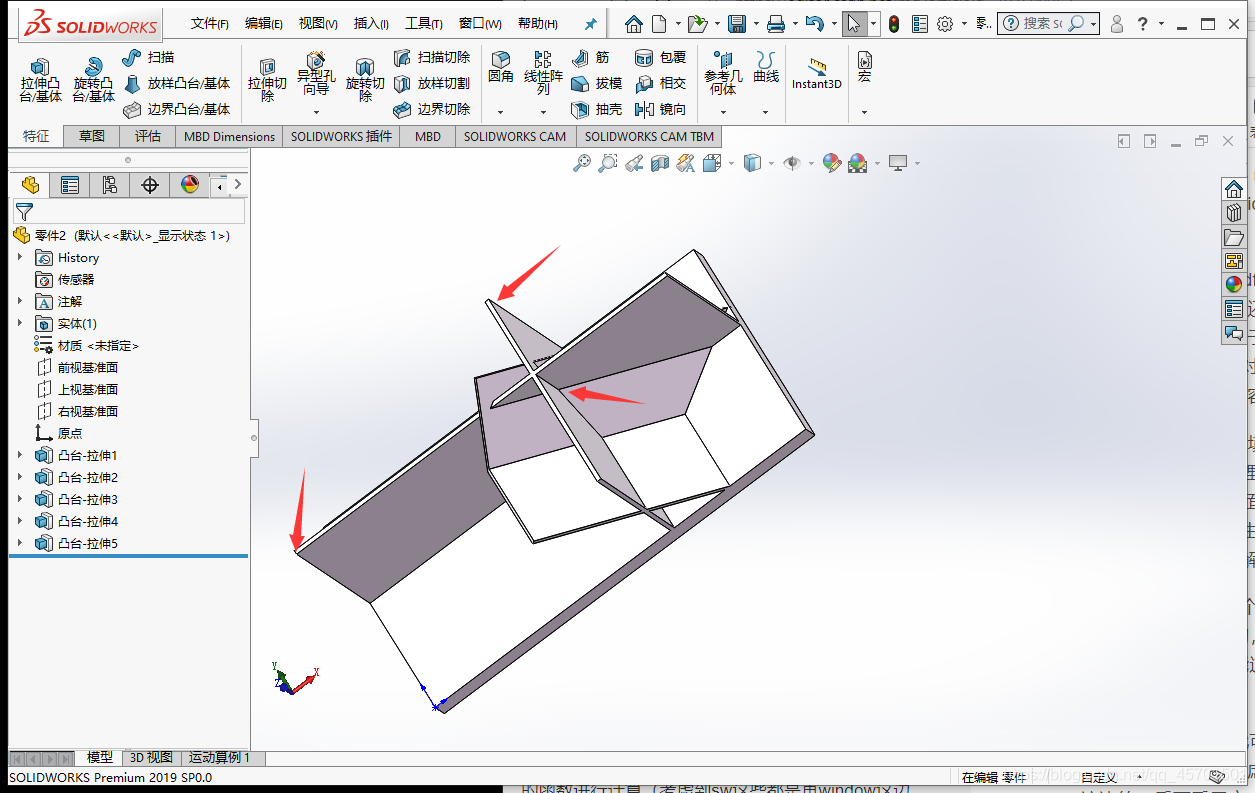

(5)“插入-参考几何体-坐标系”,在左侧弹出窗口选择该点,xyz的选择根据部件的link的xyz方位来选择。好了,创建出 坐标系1,如下图示。
在这里插入图片描述

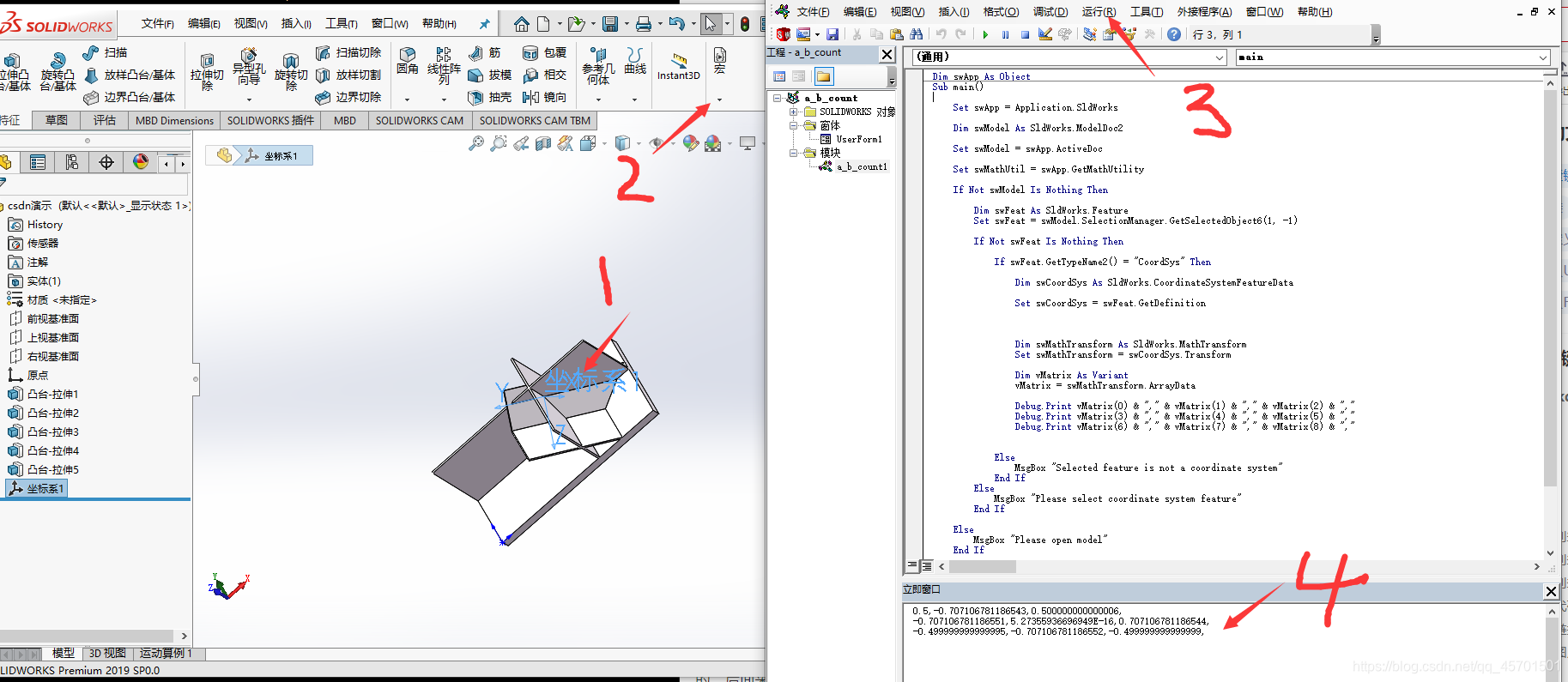

(6)依次点击“坐标系1–宏--新建宏–(定义宏名称选择保存位置)–(拷贝代码进去)–运行–运行宏"–在立即窗口(ctrl+g 可以调用出来或者 视图–立即窗口 调用出来)输出原点相对坐标系1的旋转矩阵;

在这里插入图片描述
宏代码(源自sw官网):

Dim swApp As Object
Sub main()

    Set swApp = Application.SldWorks

    Dim swModel As SldWorks.ModelDoc2

    Set swModel = swApp.ActiveDoc

    Set swMathUtil = swApp.GetMathUtility

    If Not swModel Is Nothing Then

        Dim swFeat As SldWorks.Feature
        Set swFeat = swModel.SelectionManager.GetSelectedObject6(1, -1)

        If Not swFeat Is Nothing Then

            If swFeat.GetTypeName2() = "CoordSys" Then

                Dim swCoordSys As SldWorks.CoordinateSystemFeatureData
                Set swCoordSys = swFeat.GetDefinition
                Dim swMathTransform As SldWorks.MathTransform
                Set swMathTransform = swCoordSys.Transform

                Dim vMatrix As Variant
                vMatrix = swMathTransform.ArrayData

                Debug.Print vMatrix(0) & "," & vMatrix(1) & "," & vMatrix(2) & ","
                Debug.Print vMatrix(3) & "," & vMatrix(4) & "," & vMatrix(5) & ","
                Debug.Print vMatrix(6) & "," & vMatrix(7) & "," & vMatrix(8) & ","


            Else
                MsgBox "Selected feature is not a coordinate system"
            End If
        Else
            MsgBox "Please select coordinate system feature"
        End If
    Else
        MsgBox "Please open model"
    End If
End Sub

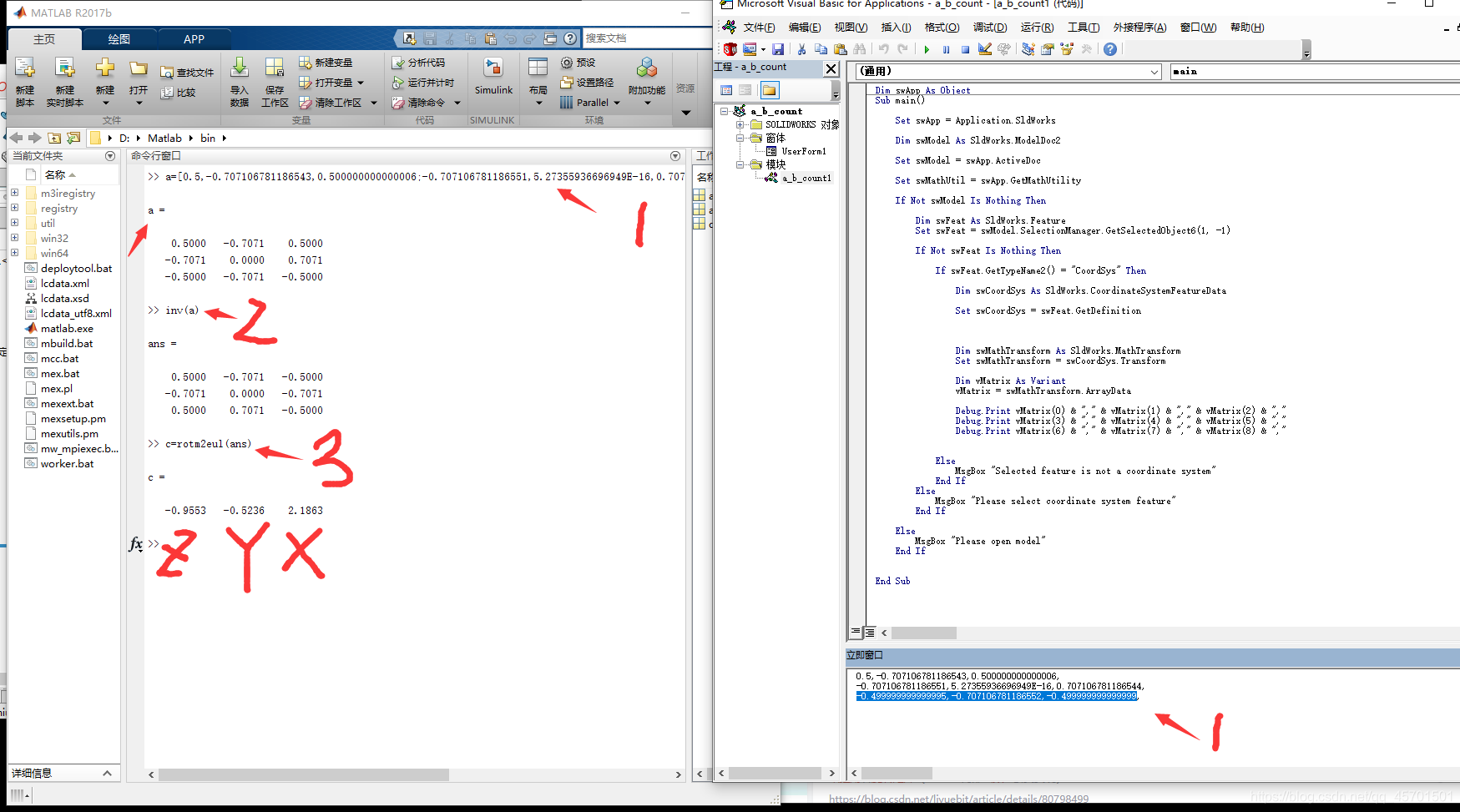

(7)拷贝旋转矩阵(sw宏插件里面的 立即窗口 输出的矩阵)到matlab17b;计算该旋转矩阵的逆矩阵,该逆矩阵就是坐标系1相对部件原点(假设urdf里面的base_link是部件原点,而部件link是连接到到base_link上面的,然后目标部件link的角度位置相当于坐标系1位置关系) 的旋转矩阵;使用matlab自带的公式(rpy旋转矩阵欧拉角计算解析https://blog.csdn.net/qq_45701501/article/details/107243415)计算得到欧拉角r= 2.1863(绕x轴转动弧度)、p= -0.5236(绕y轴转动弧度)、y= -0.9553 (绕z轴转动弧度)。

在这里插入图片描述

(8)总结:
a、这个方法,适合对于sw二次开发不懂,但又有urdf复杂的rpy计算需求的同学;
b、对sw的坐标系理解明白,然后对所创建的机器人的urdf坐标系也很理解情况下进行的;这保证sw的建模的坐标系和机器人urdf在角度装配关系上配合一致;
c、会基本的matlab公式计算。
d、建模-sw求初步旋转矩阵-matlab求目标旋转矩阵-matlab求欧拉角

####################
好记性不如烂笔头
'–20200726
