永磁同步电机矢量控制(九)——三闭环位置控制系统

1 什么是三闭环控制系统?

在双闭环(速度环和电流环)控制的基础上,在转速外环外再加一个位置外环,这个位置外环的主要作用是使得电机准确的跟随位置给定,所以又称为位置闭环系统。他的原理和双闭环系统相似,通过电机的目标位置和实际位置做差,得到的偏差量作为转速调节器的速度给定。位置偏差越大,相应的转速给定也越大。

跟双闭环控制系统最大的区别就是,三闭环主要解决的是使得电机转到哪的问题,而双闭环主要解决的是转多快的问题。

2 三闭环系统的控制原理和搭建

具体的结合原理框图进行介绍,如上图所示。在基础的双闭环控制的基础上,增加一个位置环,我们可以将双闭环看成一个速度控制模块,而位置调节器将给定位置信号和实际位置检测信号的差值整定为这个控制模块的速度给定,从而控制电机按照想要的速度和方向旋转,从而控制电机的位置。

举个例子会比较好理解:给定位置在350°,而实际位置在50°,想要电机旋转到目标位置角,就需要电机顺时针旋转300°。那么此时位置调节器就会输出控制电机正转的指令,速度环接受指令,进行顺时针旋转,到达目标位置后停止旋转。

3 位置环参数设计思路

第一步:双闭环参数设计。使得电机转速跟随性能优越,阶跃响应效果较好,且系统的快速性较好。如前文所述,三闭环的基础即为双环控制,一个好的位置控制系统,其双环控制的效果一定需要调节到最优值。

第二步:位置环参数设计。引入位置反馈量和位置调节器,使得仿真系统框图如第二节中框图原理一致,给定输入信号,并调节位置环参数。

1、信号给定:建议初始给定输入信号为斜坡信号,且斜率较小;

2、调节器设置:建议调节器设为纯P调节器,因为大部分位置控制是不允许超调存在的,且位置P调节器的初始参数可以设置稍微大一点,可以从500开始试验。

3、限幅值设置:建议将位置调节器的输出限幅值设为电机的额定转速(双闭环PI参数满足电机额定转速快速稳定跟随)。

4 实验结果

其实本质上就是在双闭环的基础上加了一个位置环,其实难度和结构都比较简单,但是要实现高的精度,还有很快的相应速度,如果纯PI需要特别理想的参数,或者就是增加前馈补偿,本次我只是尝试了调PI的方法。

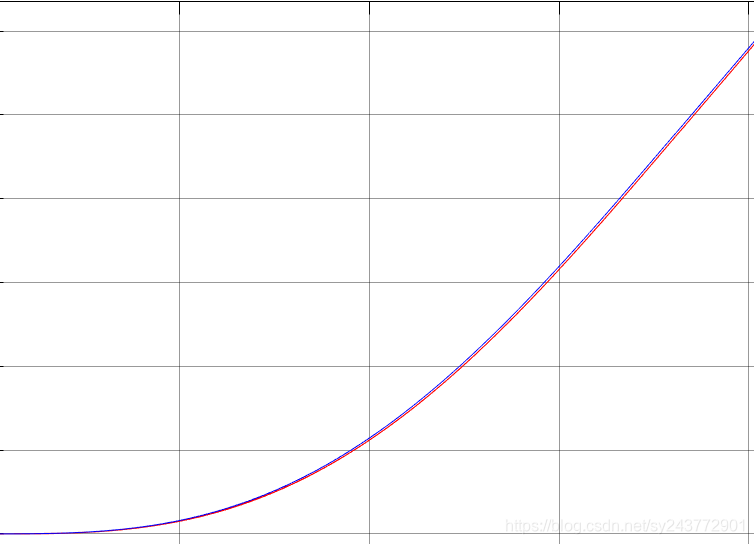

       下图是转子位置给定和实际位置图(此时我的给定是一个凹形曲线),红色的是实际位置,蓝色的是给定。

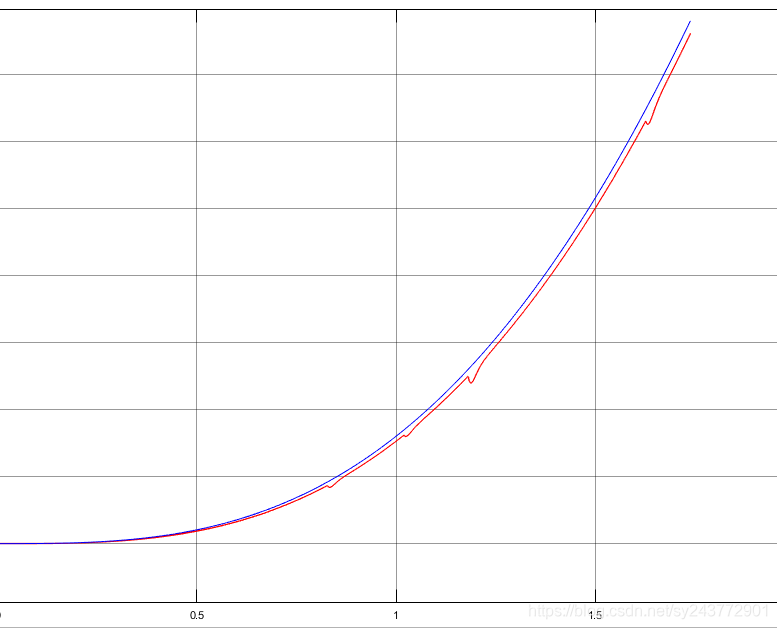

      再看带载运行的情况,有小范围的波动,以上四次波动分别为  2N 4N 10N 15N,可以看出都能够快速回到给定位置。



小结:

1、三环位置控制的目标是电机转到哪里,而双环控制的目标是转多快,两者存在较大差异。

2、位置调节器将给定位置信号和实际位置检测信号的差值整定为这个控制模块的速度给定,从而控制电机按照想要的速度和方向旋转,从而控制电机的位置。

3、双环是位置控制重要的基础,进行位置控制之前,首要条件就是将双环系统性能调至最佳。

4、设计思路要明确

整理不易,希望大家帮忙点个赞呀,谢谢啦~^_^

系列文章链接:

永磁同步电机矢量控制到无速度传感器控制学习教程(PMSM)

永磁同步电机矢量控制(一)——数学模型
永磁同步电机矢量控制(二)——控制原理与坐标变换推导

永磁同步电机矢量控制(三)——电流环转速环 PI 参数整定
永磁同步电机矢量控制(四)——simulink仿真搭建
永磁同步电机矢量控制(五)——波形记录及其分析
永磁同步电机矢量控制(六)——MTPA最大转矩电流比控制
永磁同步电机矢量控制(八)——弱磁控制(超前角弱磁)
永磁同步电机矢量控制(九)——三闭环位置控制系统
永磁同步电机矢量控制(十)——PMSM最优效率(最小损耗)控制策略

### 关于永磁同步电机三闭环位置环设计的方法 #### 三闭环控制系统概述 三闭环位置控制系统相较于双闭环系统增加了位置反馈环节,旨在精确控制电机的位置而非仅仅关注转速。该系统通过引入外层的位置控制器来实现对电机角度或线性位移的精准定位[^1]。 #### 控制原理 为了达到高精度的位置跟踪性能,在三闭环结构中通常采用PI(比例积分)调节器作为各环的核心算法组件。具体来说: - **位置环**:接收目标指令并与实际测量得到的角度信号相比较得出误差值; - **速度环**:依据上述计算所得偏差经由另一个PI调整后形成新的期望转动速率输入给内侧的速度回路; - **电流环**:最终负责驱动执行机构完成物理动作的同时维持稳定运行状态并抑制干扰因素影响整体响应特性。 整个过程可以表示如下图所示框图形式: ```plaintext +-------------------+ | Position Ref | +--------+----------+ | ^ v | +------+ +------v-----+ +-------+ | Pos |--->| Speed Loop |-+---->| Cur | | Ctrl |<--+ ^ | |rent Lp| +------+ | +-----+ oop | | + Error Output ``` #### 实现步骤说明 针对Simulink环境下的建模实践指南可参照特定教程文档中的实例介绍部分[^2]。这里提供一段简化版MATLAB/Simulink代码片段用于创建基本框架: ```matlab % 创建一个新的SIMULINK模型文件 new_system('PMSM_3Loop_PositionControl'); open_system('PMSM_3Loop_PositionControl'); % 添加必要的模块库元件... add_block('simulink/Commonly Used Blocks/Step','PMSM_3Loop_PositionControl/Position Reference') add_block('simulink/Continuous/PID Controller','PMSM_3Loop_PositionControl/PosCtrl') % 进一步配置参数... save_system; close_system('PMSM_3Loop_PositionControl',0); disp('Model created successfully.'); ``` 此脚本仅展示了如何初始化项目以及加入基础构建单元;对于完整的功能开发还需要深入研究各个子系统的细节设置与优化调试工作。
