AUTOSAR AP执行管理-概述

最新推荐文章于 2025-04-29 22:29:02 发布
最新推荐文章于 2025-04-29 22:29:02 发布
阅读量363 收藏
点赞数
分类专栏： AP AUTOSAR 文章标签： autosar
原文链接：https://zhuanlan.zhihu.com/p/420202923
版权
执行管理是AUTOSAR高级部分（AP）的关键组件，负责系统初始化、应用的启动和停止。它基于manifest文件执行操作，管理平台和应用生命周期。在系统启动时，执行管理（EM）作为初始进程加载，随后按顺序启动应用。EM确保确定性执行，提供时间与数据确定性的支持，并限制资源使用以防止干扰。此外，EM还涉及应用恢复和可信平台构建，确保可执行文件的合法性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

什么是执行管理

执行管理是AP的一个功能组件，负责平台初始化和应用的启动/停止，它基于一个或多个manifest文件来执行上述动作，比如可执行程序何时启动，在哪启动

系统启动

当机器启动之后，OS会初始化EM作为初始进程，EM再加载其他的功能组，当平台基础组件运行起来之后，EM再根据Machine Manifest和Execution Manifest来按顺序启动平台应用和普通应用

AP的应用以进程为单位，启动指的就是启动一个进程

执行管理的功能

  1. 平台生命周期管理

EM作为AP平台启动的一部分被启动，负责AP平台和部署的应用初始化

2. 应用生命周期的管理

EM负责按顺序启动和停止部署的应用，基于Machine Manifest和Execution Manifest，从配置的应用依赖关系得出启动/停止的顺序

基于机器状态和功能组状态，应用可能在机器启动阶段被执行，也可能是之后的某些阶段，可预见的是许多应用都不会立即执行

EM不负责应用的运行时调度，这是OS的工作，然而，EM负责初始化/配置OS来使它能执行必要的运行时调度（信息从Manifest中来）

确定性执行

确定性执行提供了一种机制：使用一个给定的输入数据集，在规定时间内总是给出相同的输出

个人理解：要理解确定性执行，首先要知道程序运行中哪些是不确定的，时间上的不确定（有时执行快，有时执行慢），资源上的不确定（动态内存分配，线程分配等）和其他随机的不确定性

EM提供了时间确定性和数据确定性，前者指的是在截止时间前总是能产生输出，后者说的是输出和内部状态总是相同

EM提供的支持集中在数据确定性上，因为时间确定性可以由提供充足的资源来处理

EM提供了一组确定性客户端API来支持控制进程内循环，一个确定的线程池，激活时间戳和随机数

进一步地，确定性执行可选支持软件锁步，冗余地执行应用，并对结果进行比较

资源限制

AP平台允许在同一个机器上执行多个应用，因此确保要确保它们之间不受干扰

行为不正当的程序在影响其他程序方面应该被限制，例如，一个程序应避免消耗多于配置的CPU资源，这会影响其他应用

EM支持通过配置进程资源组来避免干扰，每个资源组可能对CPU时间或内存进行限制

应用恢复

EM负责基于状态的进程启动/停止的管理，所以它有 特殊的权限来启动和停止进程

PHM监测进程，当不符合预期时，可以触发一个恢复动作，这个恢复动作在Execution Manifest中进行配置

可信平台

为了保证系统功能的正常，确保可执行文件的合法来源是很重要的

实现可信平台的关键属性是信任根，信任根通常是存储在安全环境中的一个公钥，比如存在不可修改的持久化区域内或在HSM（硬件安全模块）内

系统设计者负责确保系统开始于信任根，直到EM模块被加载

基于系统设计者选择的机制，整个系统的完整性和可信度可能在启动时都被检查过，但如果系统设计者只确保了已经执行过的程序的完整性和可信度，那么EM在控制整个系统时就要担负起相应的职责，继续信任链的建立，这需要集成者正确配置EM

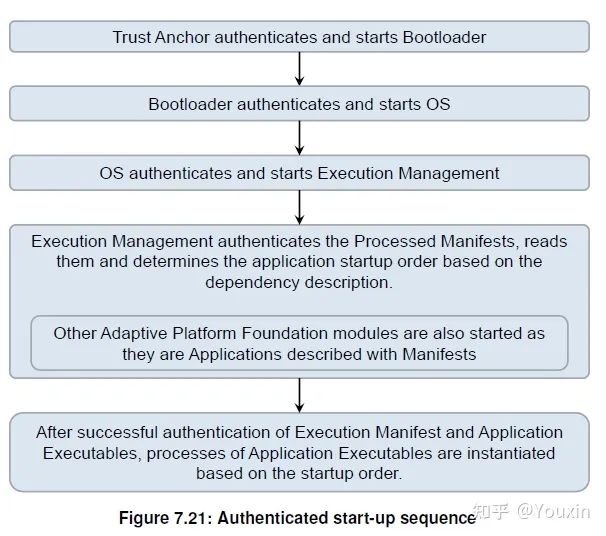

一个例子：从信任根传递信任到OS和AP，可能看起来是这样的：

  1. 信任根作为一个可信任的实体，在bootloader启动之前认证bootloader，在boot过程中的每一个子步骤，要启动的可执行程序都应该首先被认证，认证检查应该由已经认证过的实体来进行，比如先前启动过的可执行程序，或一些外部实体（HSM等）
  2. 当OS被认证启动后，它应该加载EM作为它的第一个进程，在EM启动之前，OS需要确保EM的认证已经完成，是一个可信的实体
  3. EM现在肩负起了认证应用的责任，有多种机制来检查完整性和可信度
