1 Livox 网络时间同步(不推荐)
Livox 激光雷达时间同步_Hello_RoyChen的博客-CSDN博客_livox 时间同步
2 Livox GPS时间同步
采用方案为GPS:秒脉冲pps+GPRMC时间数据,组成GPS时间同步方式
硬件链接

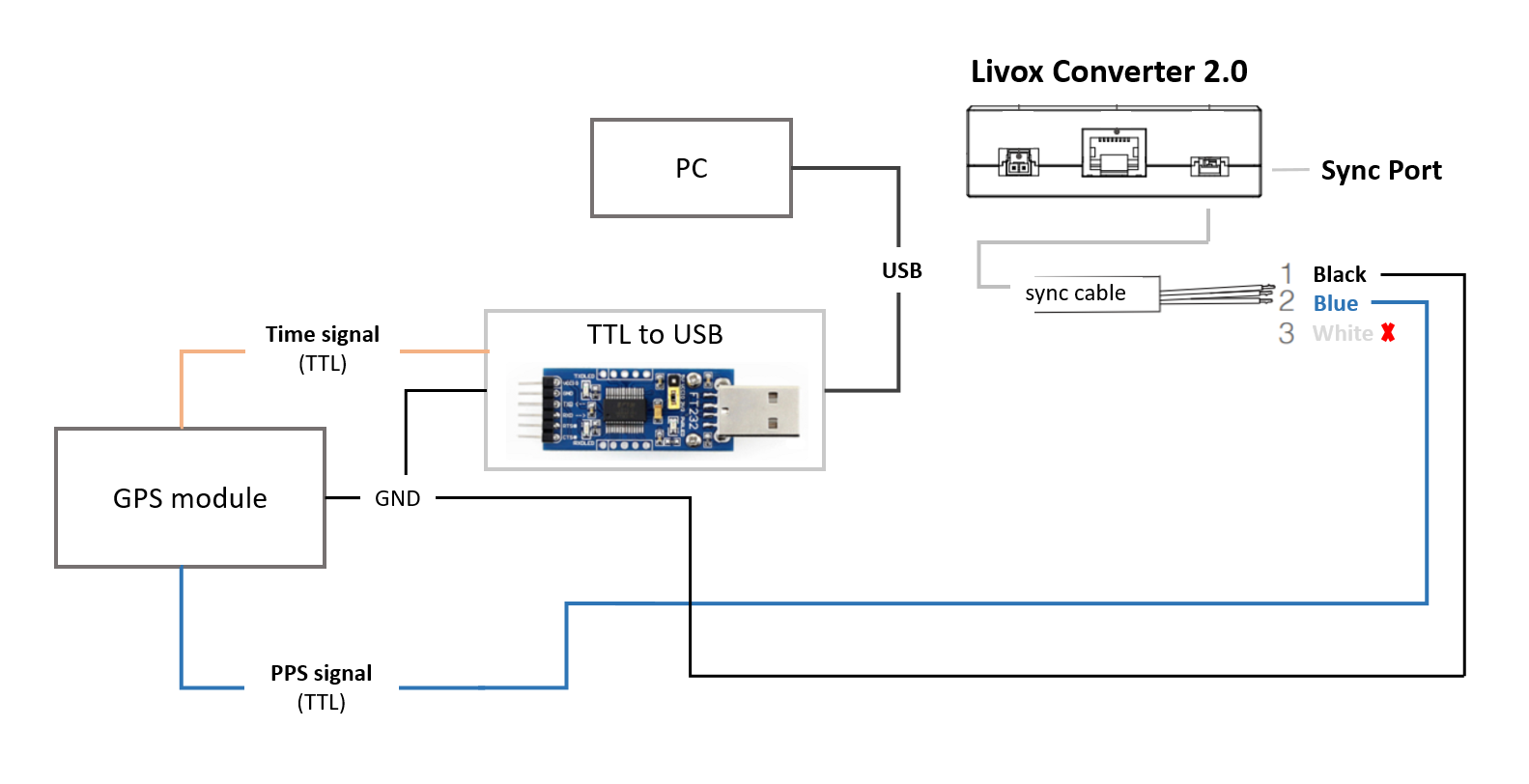

LivoxHorizon+GPS情况举例如下,horizon的情况与mid40、livox-hub转接情况各不相同。 其他情况参考Livox设备时间同步 — 5.2.2 GPS
将GPS模块的时间信号(GPRMC)通过TTL转usb模块接入PC,PPS信号接入LiDAR转接盒同步口(Sync Port)。
gps的GPRMC信号走ttl接口,需要转usb接入PC,请通过串口工具配置端口号和波特率等。
软件安装
支持windows、linux、ros、arm。windows举例,其他情况参考https://github.com/Livox-SDK/Livox-SDK/blob/master/README_CN.md#41-%E5%AE%89%E8%A3%85
windows+vs2017+cmake情况:
git clone https://github.com/Livox-SDK/Livox-SDK.git
cd Livox-SDK/build
cmake .. -G "Visual Studio 15 2017 Win64"
一些配置Livox-SDK/blob/master/sample_cc/lidar_utc_sync/main.cpp:
1 指定串口号:
#ifdef WIN32
// windows下ttl转串口
synchro.SetPortName("COM3");
#else
// linux下指定串口的虚拟设备文件名
synchro.SetPortName("/dev/ttyUSB0");
#endif
2 指定波特率
synchro.SetBaudRate(BR9600);
打开vs编译工程,编译代码。生成Livox-SDK\build\sample_cc\lidar_utc_sync\Release\lidar_utc_sync.exe
开始同步
运行lidar_utc_sync.exe即可将gps的utc授时给livox。
注意:lidar_utc_sync.exe会和其他链接livox软件(如Livox-viewer、lidar_lvx_sample.exe、lidar_sample_cc.exe等)冲突。其实这些exe都会打开livox设备,互相冲突。因此不能边同步边录制,但是lidar_utc_sync.exe一次授时livox可以自动保持。因此可以授时成功后退出lidar_utc_sync.exe再通过Livox-viewer或lidar_lvx_sample.exe录制lvx文件。
