一次成功流水账-安装LCM 多机通信 lcm-spy数据实时可视化

主要步骤：

1. 安装LCM

2. 使用CMake组织工程并编译

3. 报错处理，Check your routing tables and firewall settings

4. LCM多机通讯要点

5. 配置和使用lcm-spy的实时数据可视化功能

1. 安装LCM

1. 安装依赖，使用的是Ubuntu16.04的环境，后续验证ubuntu 20.04，该教程同样可以跑通。

# 必选
sudo apt install build-essential libglib2.0-dev cmake
# 可选，可根据使用的语言选择安装
sudo apt install default-jdk python-all-dev liblua5.1-dev golang doxygen

2. 直接使用指令安装（Installing LCM — LCM documentation）

sudo apt install liblcm-dev

或源码安装：下载、编译并安装

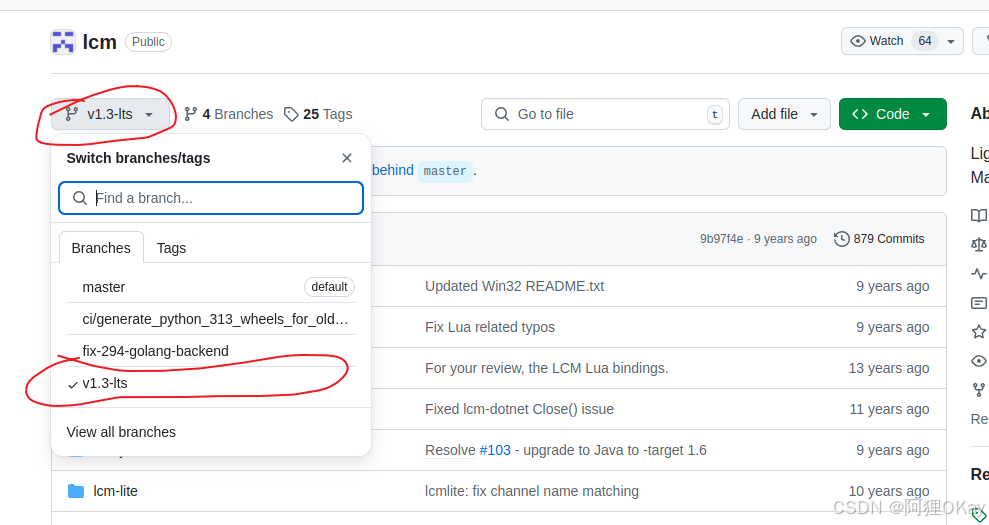

1.3版本是长期支持版本，经过了验证，可以选择此版本。离线下载源代码GitHub - lcm-proj/lcm: Lightweight Communications and Marshalling

下载后，先运行./bootstrap.sh生成configure文件，然后依次运行./configre  ;    make   ;  make install指令，即可成功安装。

# 拷贝源码主分支
git clone https://github.com/lcm-proj/lcm.git
#或1.3lts分支都尝试一下
# git clone --branch v1.3-lts https://github.com/lcm-proj/lcm.git

cd lcm
# 编译并安装
mkdir build && cd build
cmake ..
make -j4
sudo make install

2. 使用CMake组织工程并跑通通信示例

生成头文件：

创建 lcm_test 文件夹，新建example_t.lcm文件，内容如下：

package exlcm;
struct example_t
{
    int64_t  timestamp;
    double   position[3];
    double   orientation[4];
    int32_t  num_ranges;
    int16_t  ranges[num_ranges];
    string   name;
    boolean  enabled;
}

打开 lcm_test 文件夹，运行

lcm-gen -x example_t.lcm

命令生成消息类型，成功运行后会生成 exlcm 文件夹，文件夹中有example_t.hpp的头文件。若没有识别lcm-gen命令，则需要检查是否成功安装 lcm，或是否将 lcm 编译结果添加进环境变量。

创建lcm_send.cpp，lcm_receive.cpp，read_log.cpp，example_t.lcm，CMakeLists.txt五个文件，文件内容如下。

lcm_send.cpp：

#include <lcm/lcm-cpp.hpp>

#include "exlcm/example_t.hpp"

int main(int argc, char ** argv)
{
    lcm::LCM lcm("udpm://239.255.76.67:7667?ttl=1");
    if(!lcm.good())
        return 1;
    exlcm::example_t my_data;
    my_data.timestamp = 0;
    my_data.position[0] = 1;
    my_data.position[1] = 2;
    my_data.position[2] = 3;
    my_data.orientation[0] = 1;
    my_data.orientation[1] = 0;
    my_data.orientation[2] = 0;
    my_data.orientation[3] = 0;
    my_data.num_ranges = 15;
    my_data.ranges.resize(my_data.num_ranges);
    for(int i = 0; i < my_data.num_ranges; i++)
        my_data.ranges[i] = i;
    my_data.name = "example string from computer1";
    my_data.enabled = true;
    lcm.publish("EXAMPLE", &my_data);
    return 0;
}

lcm_receive.cpp：

#include <stdio.h>
#include <lcm/lcm-cpp.hpp>
#include "exlcm/example_t.hpp"
class Handler
{
    public:
        ~Handler() {}
        void handleMessage(const lcm::ReceiveBuffer* rbuf,
                const std::string& chan,
                const exlcm::example_t* msg)
        {
            int i;
            printf("Received message on channel \"%s\":\n", chan.c_str());
            printf("  timestamp   = %lld\n", (long long)msg->timestamp);
            printf("  position    = (%f, %f, %f)\n",
                    msg->position[0], msg->position[1], msg->position[2]);
            printf("  orientation = (%f, %f, %f, %f)\n",
                    msg->orientation[0], msg->orientation[1],
                    msg->orientation[2], msg->orientation[3]);
            printf("  ranges:");
            for(i = 0; i < msg->num_ranges; i++)
                printf(" %d", msg->ranges[i]);
            printf("\n");
            printf("  name        = '%s'\n", msg->name.c_str());
            printf("  enabled     = %d\n", msg->enabled);
        }
};
int main(int argc, char** argv)
{
    lcm::LCM lcm("udpm://239.255.76.67:7667?ttl=1");
    if(!lcm.good())
        return 1;
    Handler handlerObject;
    lcm.subscribe("EXAMPLE", &Handler::handleMessage, &handlerObject);
    while(0 == lcm.handle());
    return 0;
}

read_log.cpp：

#include <stdio.h>

#include <lcm/lcm-cpp.hpp>

#include "exlcm/example_t.hpp"

int main(int argc, char **argv)
{
    if (argc < 2) {
        fprintf(stderr, "usage: read_log <logfile>\n");
        return 1;
    }

    // Open the log file.
    lcm::LogFile log(argv[1], "r");
    if (!log.good()) {
        perror("LogFile");
        fprintf(stderr, "couldn't open log file %s\n", argv[1]);
        return 1;
    }

    while (1) {
        // Read a log event.
        const lcm::LogEvent *event = log.readNextEvent();
        if (!event)
            break;

        // Only process messages on the EXAMPLE channel.
        if (event->channel != "EXAMPLE")
            continue;

        // Try to decode the message.
        exlcm::example_t msg;
        if (msg.decode(event->data, 0, event->datalen) != event->datalen)
            continue;

        // Decode success!  Print out the message contents.
        printf("Message:\n");
        printf("  timestamp   = %lld\n", (long long) msg.timestamp);
        printf("  position    = (%f, %f, %f)\n", msg.position[0], msg.position[1], msg.position[2]);
        printf("  orientation = (%f, %f, %f, %f)\n", msg.orientation[0], msg.orientation[1],
               msg.orientation[2], msg.orientation[3]);
        printf("  ranges:");
        for (int i = 0; i < msg.num_ranges; i++)
            printf(" %d", msg.ranges[i]);
        printf("\n");
        printf("  name        = '%s'\n", msg.name.c_str());
        printf("  enabled     = %d\n", msg.enabled);
    }

    // Log file is closed automatically when the log variable goes out of
    // scope.

    printf("done\n");
    return 0;
}

2. 使用CMake组织工程并编译

CMakeLists.txt：

cmake_minimum_required(VERSION 3.1)

project(lcm_test)

find_package(lcm REQUIRED)

add_executable(lcm_receive lcm_receive.cpp)

add_executable(lcm_send lcm_send.cpp)

add_executable(read_log read_log.cpp)

target_link_libraries(lcm_receive lcm)

target_link_libraries(lcm_send lcm)

target_link_libraries(read_log lcm)

编译并运行，在lcm_test 文件夹下新建build文件夹，在build文件夹中执行

cmake ..
make

生成三个可执行文件，lcm_receive,lcm_send, read_log.

先执行./lcm_receive；再./lcm_send，即可以收到发的内容。



python版本例程，参考官网例程，注意事项，在lcm对象初始化时，应传入指定 URL，如

lc = lcm.LCM('udpm://239.255.76.67:7667?ttl=1')

否则可能导致接收端无法收到数据。反之，发送端同理。

import lcm
import time
from exlcm import pred_har

def publish_message():
    lc = lcm.LCM('udpm://239.255.76.67:7667?ttl=1')

    msg = pred_har()
    msg.timestamp=0.07
    msg.motion_mode=1

    lc.publish("pred_har_msg", msg.encode())
    print("msg published on pred_har_msg!")

if __name__ == '__main__':
    while True:
        publish_message()
        time.sleep(1)

3. 报错处理

如果在运行lcm_receive时出现以下报错信息：

LCM self test failed!!
Check your routing tables and firewall settings

a. 按照指示，关闭防火墙

查看防火墙状态

sudo ufw status

或者

systemctl status ufw

或

systemctl status ufw.service

如果是激活状态，则关闭防火墙，使用stop关闭后再用disable（有效）

先用stop命令关闭防火墙

systemctl stop ufw

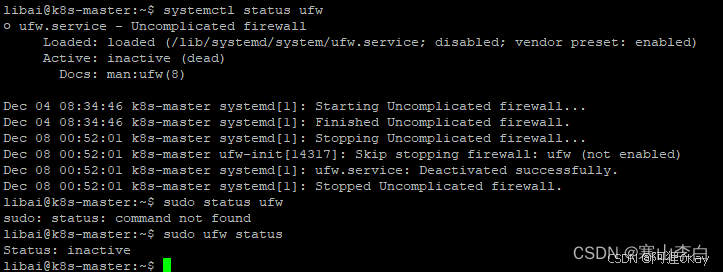

查看状态，已经是inactive(dead)

然后再用disable开机禁用

sudo ufw disable

此时防火墙应该就是已经关闭，且不会再自动开启了。

使用以下两个指令先开启防火墙，然后开机自启防火墙

sudo start ufw

systemctl ufw enable

b. 尝试运行以下两行指令

sudo ifconfig lo multicast

sudo route add -net 224.0.0.0 netmask 240.0.0.0 dev lo

用 sudo ifconfig lo multicast 命令时，你正在对本地回环接口（lo）进行配置，以启用多播（multicast）功能。

试图将多播（multicast）地址范围 224.0.0.0/4 添加到本地回环接口（lo）的路由表中，这通常不是正确的做法。该做法在多机器有时会碰到问题，如果此方法还不行，那就是其他问题。

如果是windows系统，还需要进行一些其他设置，如下所示

解决Ubuntu无法ping通Windows，但Windows能ping通Ubuntu_如果ubuntu 不能ping通windows,需要将开启windows共享-CSDN博客

4. LCM多机通讯要点

LCM多机通讯要点_lcm 路由表-CSDN博客

同一局域网下多机通信

• 多节点的udp地址相同，比如程序中lcm::LCM lcm("udpm://239.255.76.67:7667?ttl=1");
• 话题名称相同
• 为每台机器A,B,C,…都使能UDP多播

Step1 查看网卡名称

$ ifconfig #查看用于通讯的网卡设备名字，如无线网卡wlp0s20f3

Step2 运行下面两条命令来显式使能 UDP 多播和添加路由表

sudo ifconfig eno2 multicast
sudo route add -net 224.0.0.0 netmask 240.0.0.0 dev eno2

重要
每次重启后体添加的路由会失效，建议写一个bash脚本，每次都运行一下Step2的route设置
使用ntp对多台主机进行时间，可以增加lcm时间戳同步性。 参考主从机时间同步
其他细节
在进行多设备通讯时，需要将ttl设置为大于0的值，LCM默认ttl=0，默认只在本地回环进行通讯。同时，需要target IP 设定为支持组播(Multicast)的IP 分段：（224.0.0.0-239.255.255.255）

5. 配置和使用lcm-spy的实时数据可视化功能

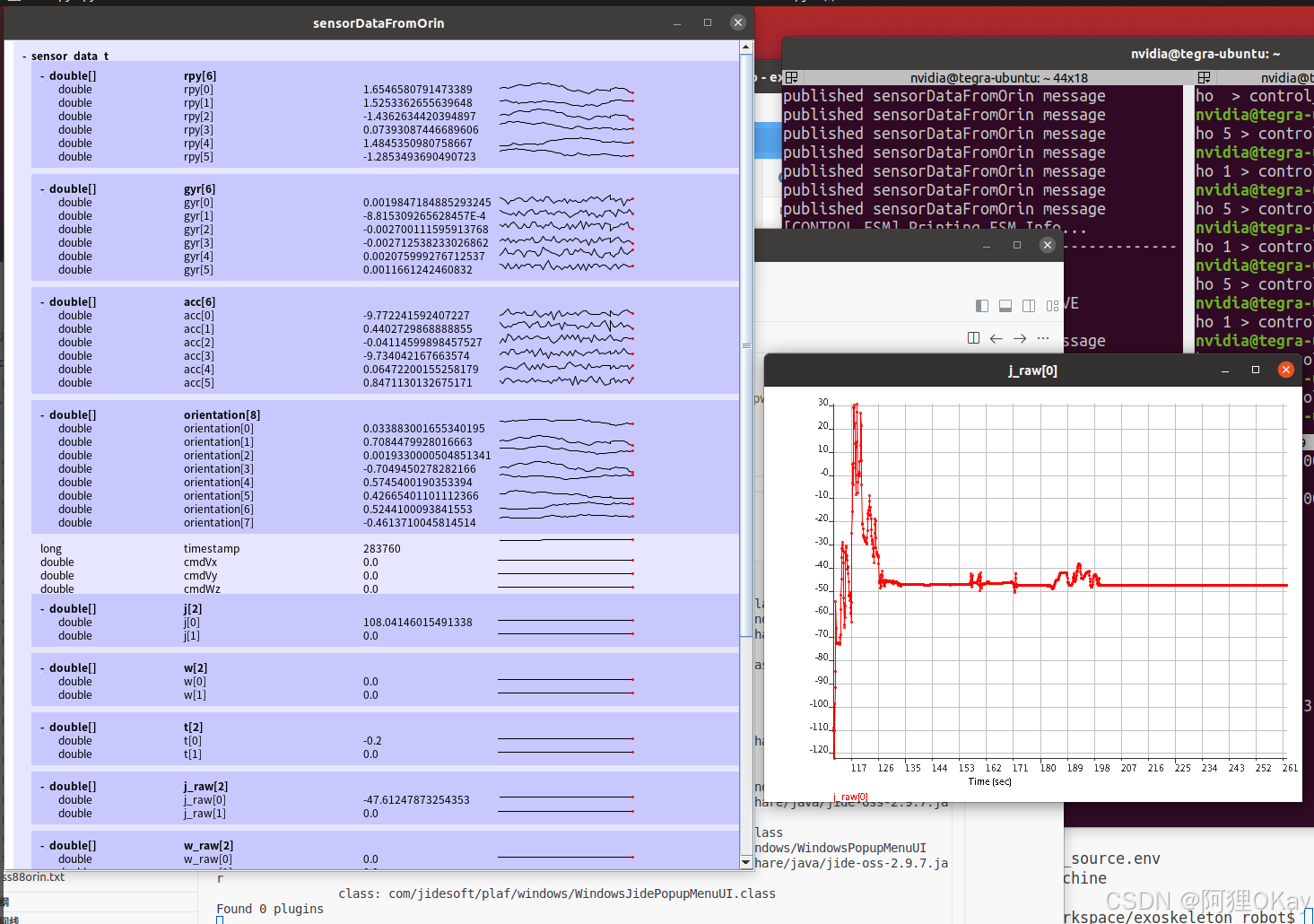

数据实时可视化数据效果如下：

a. 软件包安装和配置，安装JAVA

安装JAVA8.0(lcm只支持8.0版本)

sudo apt-get install openjdk-8-jdk

若安装了多个版本的JAVA，使用以下命令切换到version 8 ：

sudo update-alternatives --config java

b. lcm-spy 的.jar类型的生成

lcm-spy 是LCM配套的数据可视化工具。可以通过lcm-spy监视lcm数据发送频率、数据量、数据结构，以及实时画图。

.jar类型文件的生成，可以使用如下make_types.sh脚本

#!/bin/bash
GREEN='\033[0;32m'
NC='\033[0m' # No Color

echo -e "${GREEN} Starting LCM type generation...${NC}"

cd ./lcm-types
# Clean
rm */*.jar
rm */*.java
rm */*.hpp
rm */*.class
rm */*.py
rm */*.pyc

# Make
lcm-gen -jxp *.lcm
cp /usr/local/share/java/lcm.jar .
javac -cp lcm.jar */*.java
jar cf my_types.jar */*.class
mkdir -p java
mv my_types.jar java
mv lcm.jar java
mkdir -p cpp
mv *.hpp cpp

mkdir -p python
mv *.py python

FILES=$(ls */*.class)
echo ${FILES} > file_list.txt


echo -e "${GREEN} Done with LCM type generation${NC}"

我的目录结构如下，将sensor_data_t.lcm类型文件，放置在与脚本同级目录下的lcm-types中

gdp@gdp:~/motorplot/lcm$ tree
.
├── launch_lcm_spy.sh
├── lcm-types
│   ├── cpp
│   │   ├── imu_data_t.hpp
│   │   └── sensor_data_t.hpp
│   ├── file_list.txt
│   ├── java
│   │   ├── lcm.jar
│   │   └── my_types.jar
│   ├── lcmtypes
│   │   ├── imu_data_t.class
│   │   ├── imu_data_t.java
│   │   ├── sensor_data_t.class
│   │   └── sensor_data_t.java
│   ├── python
│   │   ├── imu_data_t.py
│   │   └── sensor_data_t.py
│   └── sensor_data_t.lcm
└── make_types.sh

5 directories, 14 files

然后运行 gdp@gdp:~/motorplot/lcm$

./make_types.sh

之后，检查java目录下，是否生成了my_types.jar的文件，如果存在，则生成成功，执行下一步。

c. lcm-spy 的使用

启动lcm-spy之前，需要设置为java的lcm-type 的.jar 路径，依据上一步目录存放脚本launch_lcm_spy.sh

launch_lcm_spy.sh：

#!/bin/bash
DIR="$( cd "$( dirname "${BASH_SOURCE[0]}" )" >/dev/null 2>&1 && pwd )"
cd ${DIR}/lcm-types/java
export CLASSPATH=${DIR}/lcm-types/java/my_types.jar
pwd
lcm-spy

启动脚本，即可看到可视化窗口

gdp@gdp:~/motorplot/lcm$

clear && ./launch_lcm_spy.sh

双击即可看到各个数据的实时显示。
