Landscape design-工艺-二级效应

在这里插入图片描述

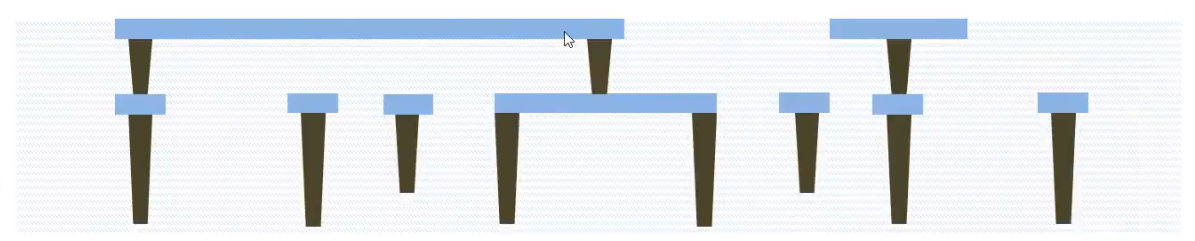

在这里插入图片描述

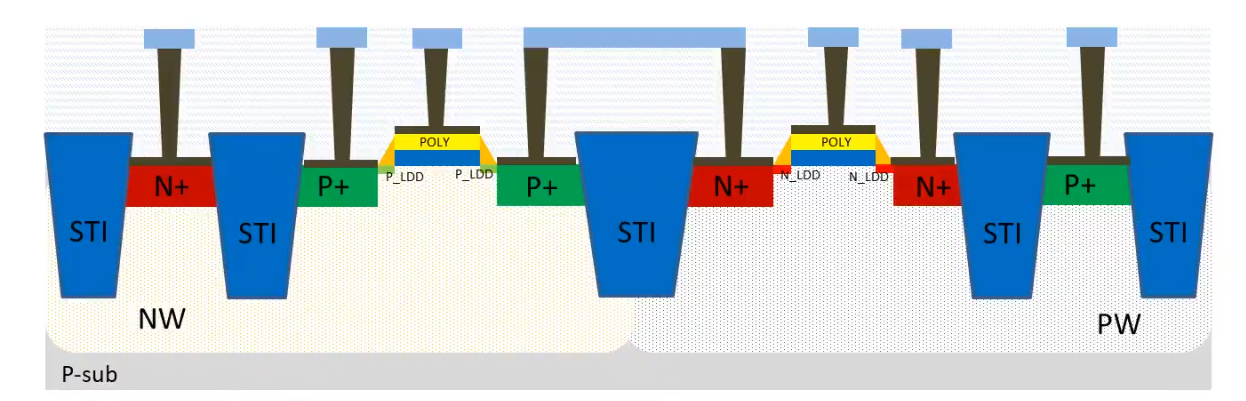

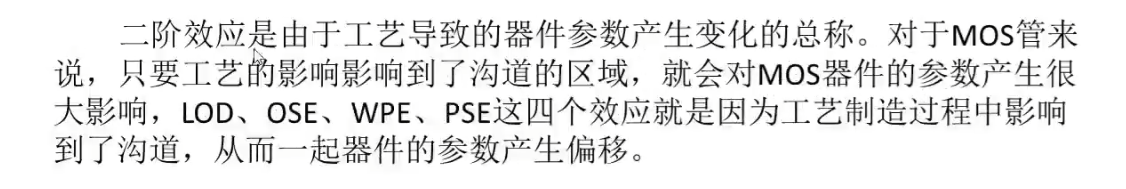

  • 所有的二级效应都对MOS管的沟道影响。
  • 后仿网表,WPE,PSE。
  • OSE特别大会报出来,但一般工艺不会。

WPE(Well Proximity Effect)

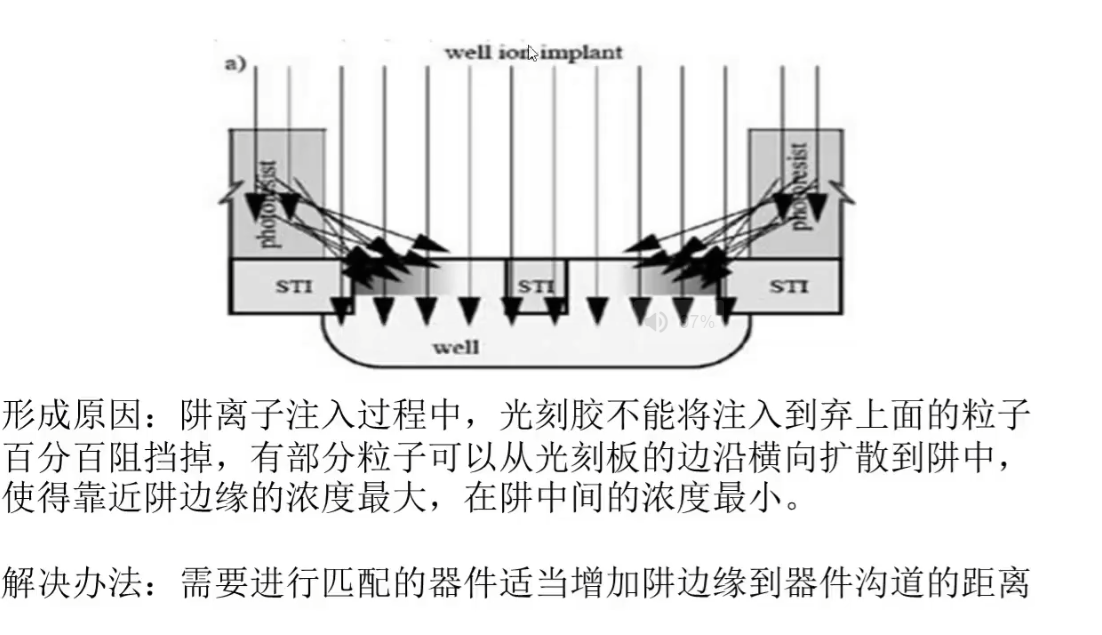

40nm和56nm就有要求:沟道距离阱的边缘有多少厘米、
在这里插入图片描述

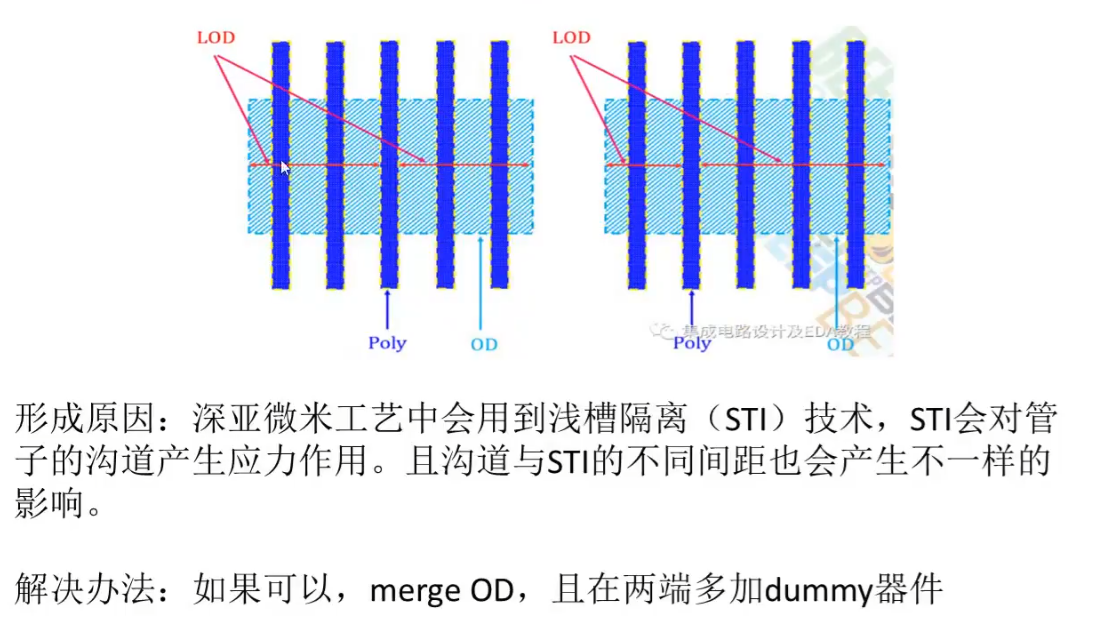

LOD

多finger条件下,由于STI的存在会产生不同应力,可以加如dummy来调整应力。
从MOS基本特性角度讲,两者最大的差异是应力的效应(LOD effect),元件源漏两侧STI对沟道区的压应力会影响元件特性(电子迁移率减弱,空穴迁移率增强,禁带宽度变窄)。如果Multi=1,FN=n,则在同一个有源区中靠近边沿的finger受应力影响较大,靠中间区域的受影响较小。如果FN=1,Multi=n,则每颗元件受到应力的影响相同(假设每颗元件源漏区面积相同)。
在这里插入图片描述
多fInger可以在
在这里插入图片描述

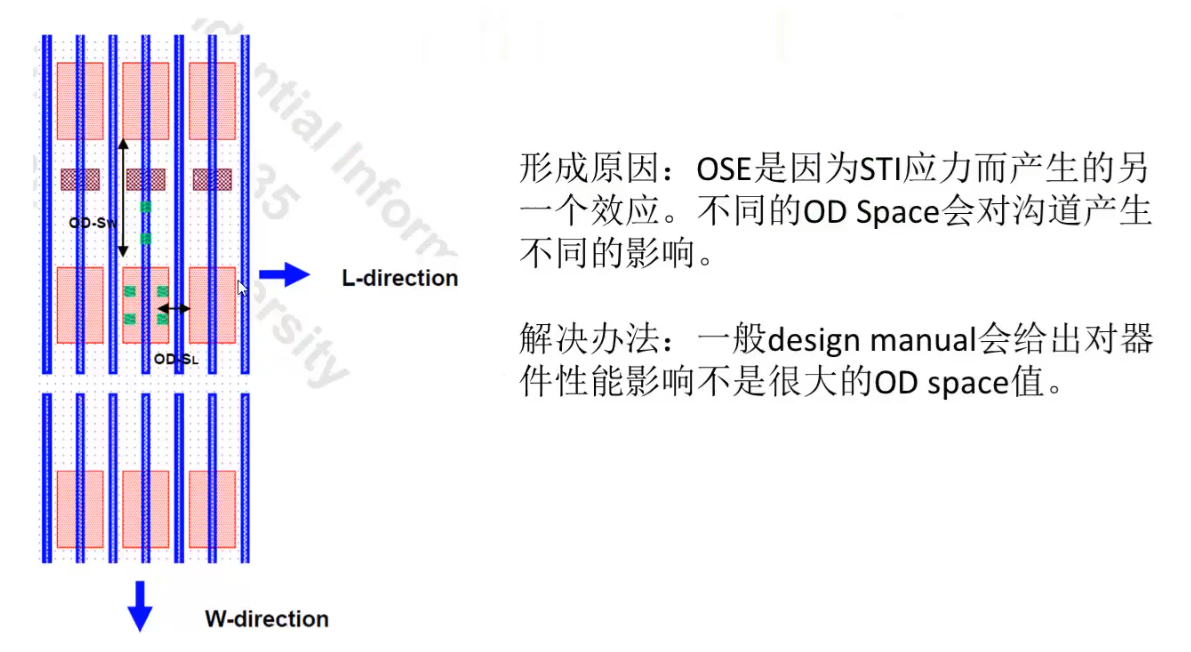

OSE

参数飘逸。保持都是电流镜,同类型管子。OD spcee最优参数,电流并不最大或最小最好。

  • OSE特别大会报出来,但一般工艺不会。超过工艺要求会报,但是不会报出来OD space。
    在这里插入图片描述

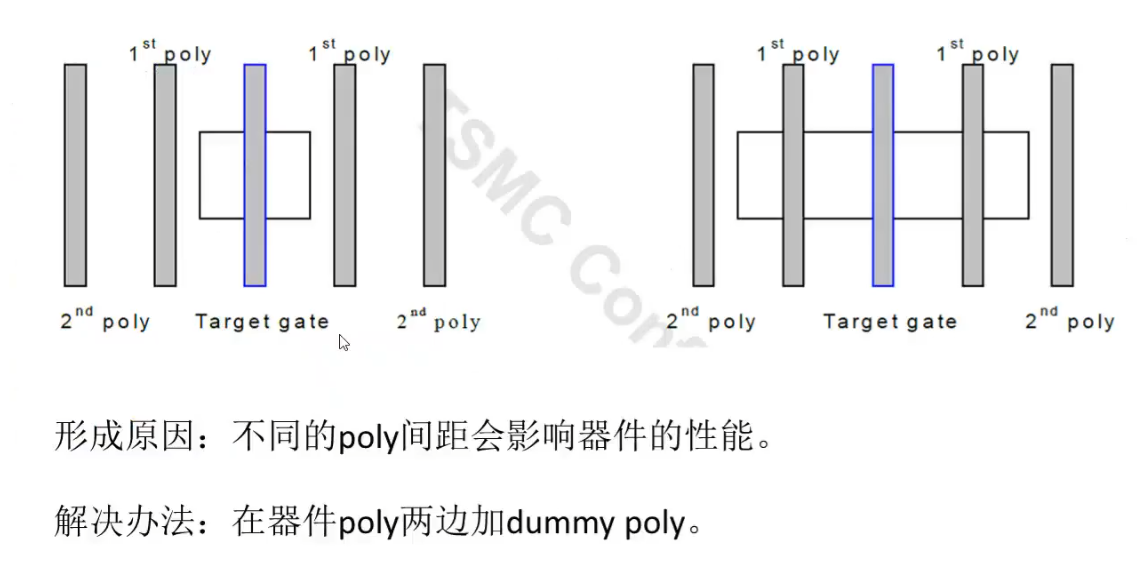

PSE

Poly spce。单独的Poly都会做的歪歪的。
在这里插入图片描述

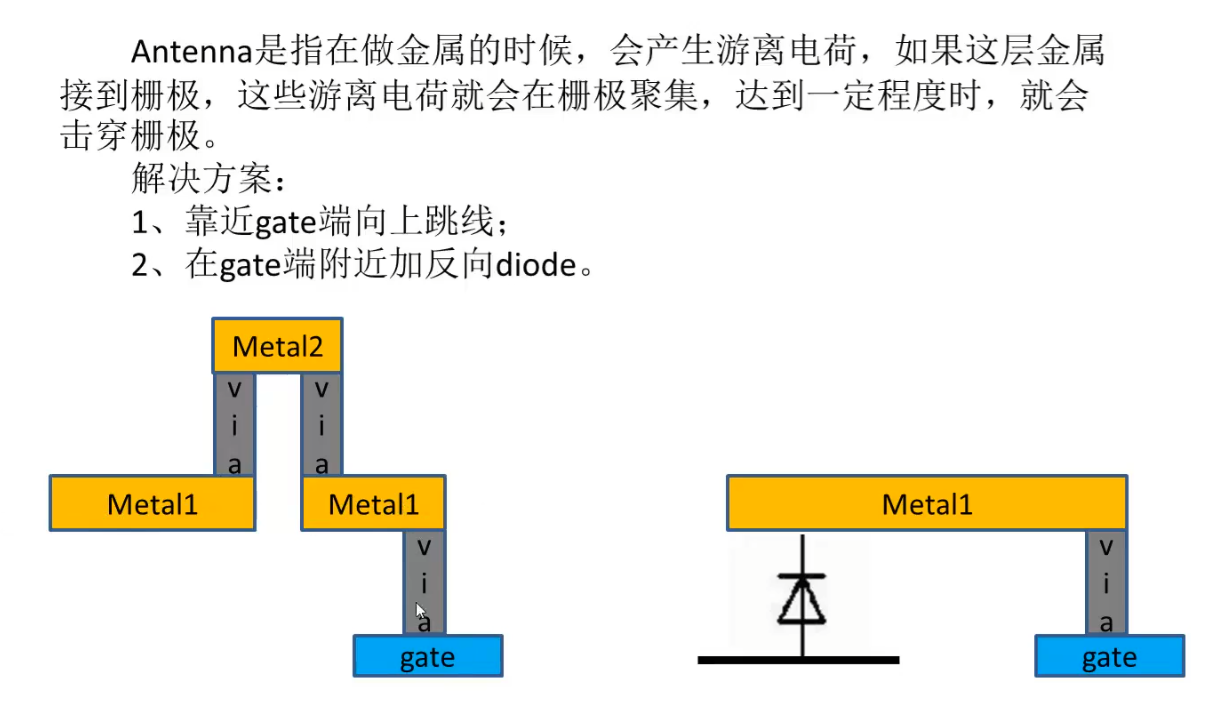

Antenna

镀铝和镀铜,一个是

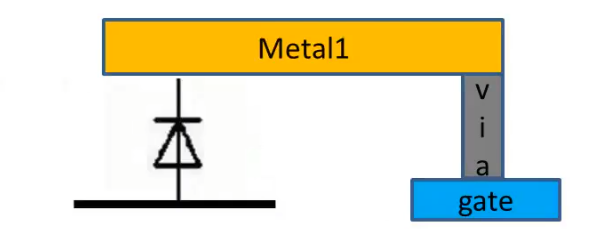

把M1上的电荷洗掉。靠近M1做M2.做
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
防止
反向漏电流将其漏掉。
