他，论文连续9年高被引，最新AFM：不燃宽温准固态电解质-CSDN博客

本文链接：https://blog.csdn.net/MS_YangZhanZhang/article/details/139543329

第一作者：Zhendong Yang

通讯作者：周震，唐宾

通讯单位：南开大学，郑州大学

周震，原南开大学新能源材料化学研究所所长，二级教授、国家重大人才工程入选者，现任郑州大学化工学院院长。在国内外期刊发表论文350余篇。论文被引用40000余次，h-index为114。2014-2022年连续九年入围“爱思唯尔”中国高被引学者榜。2018-2023年连续六年入选“科睿唯安”全球高被引科学家。2020年入选英国皇家化学会会士(FRSC)。

唐宾，郑州大学化学工艺岗位特聘副研究员。

论文速览

采用准固态聚合物电解质（QSPEs）的准固态钠电池，以其高能量密度和低成本制造而闻名，是下一代储能系统的理想候选电池。然而，它们的实际应用遇到了障碍，例如离子传输不足和不均匀的钠沉积/剥离，这归因于次优的界面相容性。

本研究开发了一种新型准固态聚合物电解质（QSPE），通过引入功能性添加剂—氟代碳酸乙烯酯（FEC）和三氟甲磺酸锡（Sn(OTf)2）—到聚（偏二氟乙烯-六氟丙烯）（PVDF-HFP）/碳酸丙烯酯（PC）聚合物电解质中，以提升钠离子的传输性能。

Sn(OTf)2能够催化PC中的开环反应，降低传输障碍，增强钠离子的传输。因此，所得到的HFP-PC-FEC-Sn QSPE展现出了显著的离子导电性（0.42 mS cm─1）和离子传输数（0.58）。此外，它还能形成富含NaF和锡金属的致密且光滑的界面，显著提高了Na对称电池的长期循环稳定性，有效抑制了钠枝晶的形成。

这种出色的电化学性能还扩展到了宽温域的Na3V2(PO4)3/Na全电池和软包电池。本工作为设计适用于宽温域准固态钠电池的高性能QSPE提供了一种创新方法。

图文导读

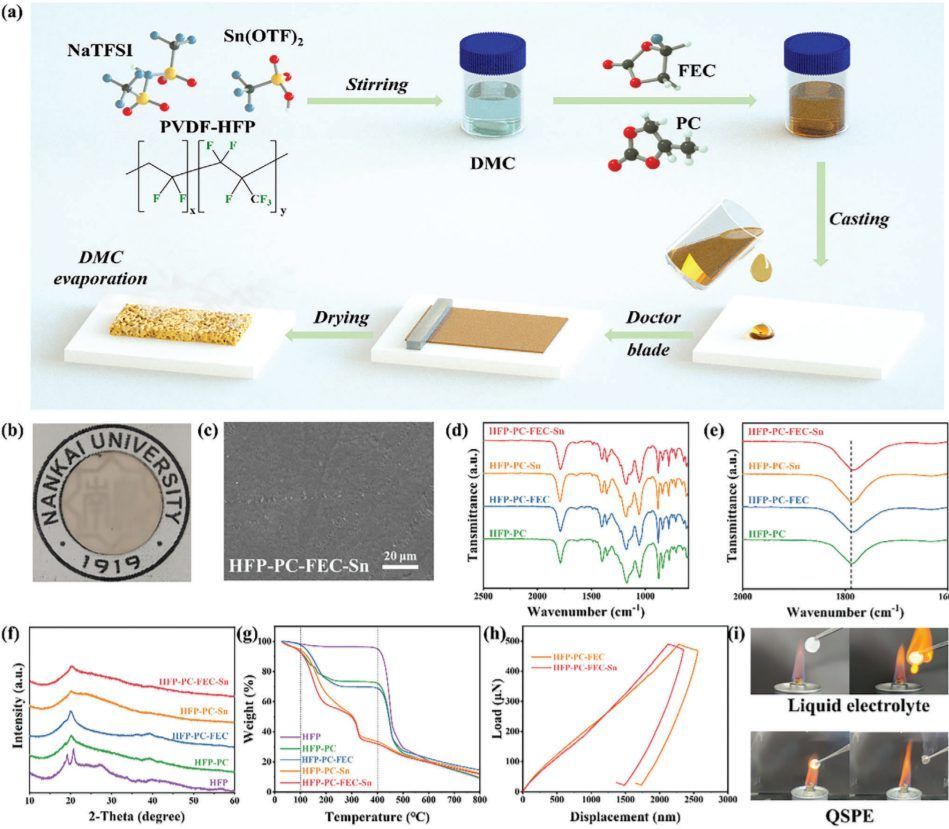

图1：QSPE的制备过程、物理特性、化学结构、热稳定性、力学性能和安全性。
