SMART S7-200 PLC通道映射功能块(DO_Map)

已于 2022-07-26 09:02:52 修改
阅读量4k 收藏 9
点赞数 3
分类专栏： 13-Math&Control&PLC 文章标签： 自动化 学习 算法 人工智能
于 2022-07-25 19:17:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46143730/article/details/125981215
版权
本文介绍了如何在SMART S7-200 PLC中实现输出通道的自由映射，通过DO_Map功能块，允许用户在不修改程序的情况下，调整输出通道。文章详细阐述了映射过程、STL代码实现、接口定义以及算法优化，适用于自动化领域的程序设计和现场应用。同时提供了调用FC的示例，便于读者理解和应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

有时我们希望设备的输出点可以自由映射，方便现场修改，亦或是现场接线错误，我们希望不需要修改程序，只需要修改参数即可改变通道号。这篇博文给出算法供大家借鉴。限于本人能力和水平，文中难免出现错误和不足之处，诚恳的欢迎大家批评指正，同时感谢大家关注和订阅。

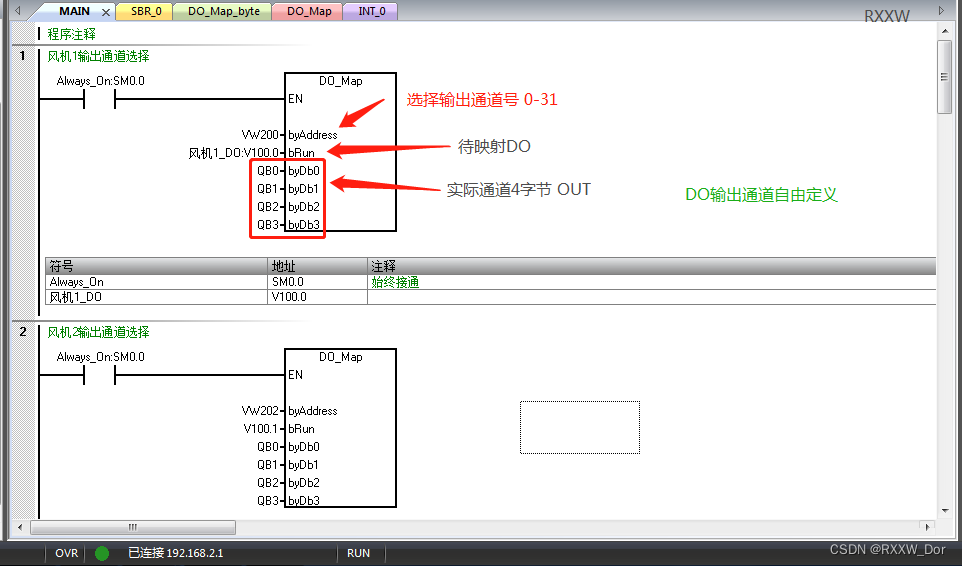

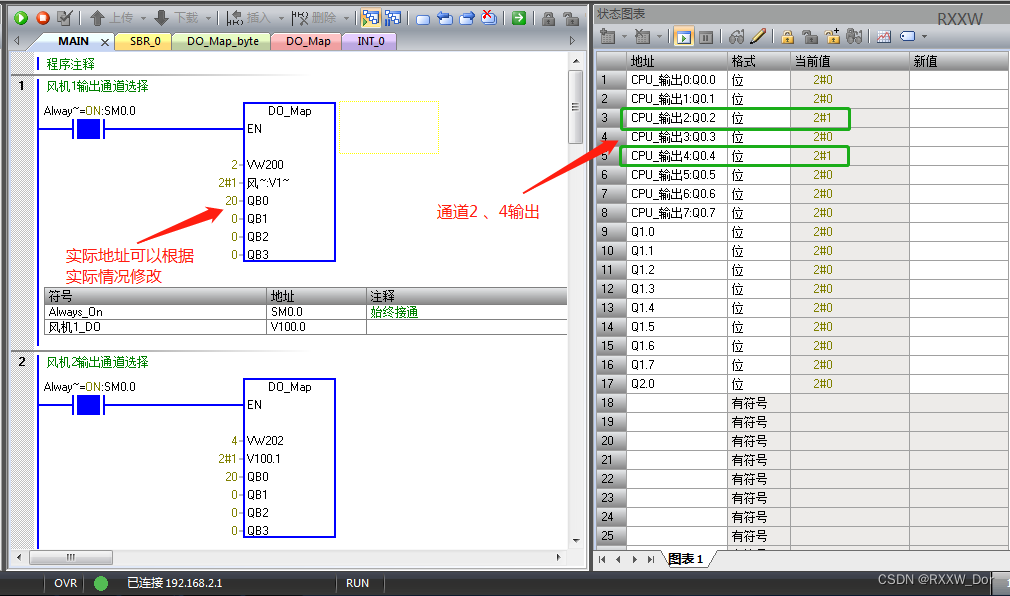

1、输出通道自由映射

3、输出通道自由映射

 3、映射DO_Map_byte

4、STL代码

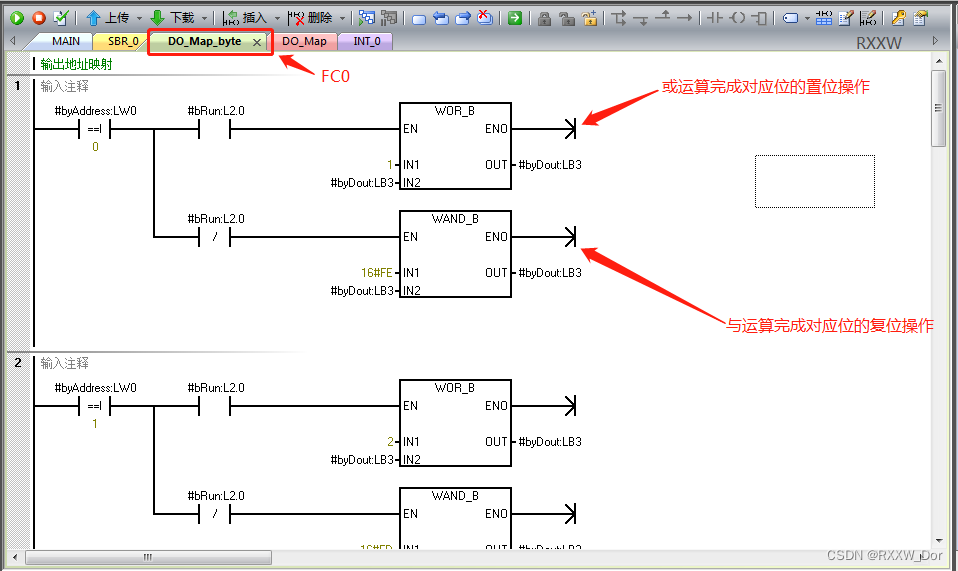

SUBROUTINE_BLOCK DO_Map_byte:SBR1
TITLE=输出地址映射
VAR_INPUT
byAddress:WORD;	// 输出偏移地址
bRun:BOO
