Towards Robust 3D Object Detection with LiDAR and 4D Radar Fusion in Various Weather Conditions
原文链接：https://openaccess.thecvf.com/content/CVPR2024/papers/Chae_Towards_Robust_3D_Object_Detection_with_LiDAR_and_4D_Radar_CVPR_2024_paper.pdf

简介：在各种天气下进行3D目标检测是安全自动驾驶的关键。目前的方法关注使用对天气不敏感的4D雷达，或与其它模态结合，但融合时没有考虑传感器特性和天气情况，且丢失部分对检测重要的高度信息。本文提出3D-LRF模块，考虑了激光雷达和4D雷达在3D空间的不同模式，并基于3D空间关系融合特征。此外，还提出以天气为条件的雷达流门控网络，根据天气情况控制融合信息流。实验表面本文方法能在各种天气条件下均达到SotA水平。

1. 概述

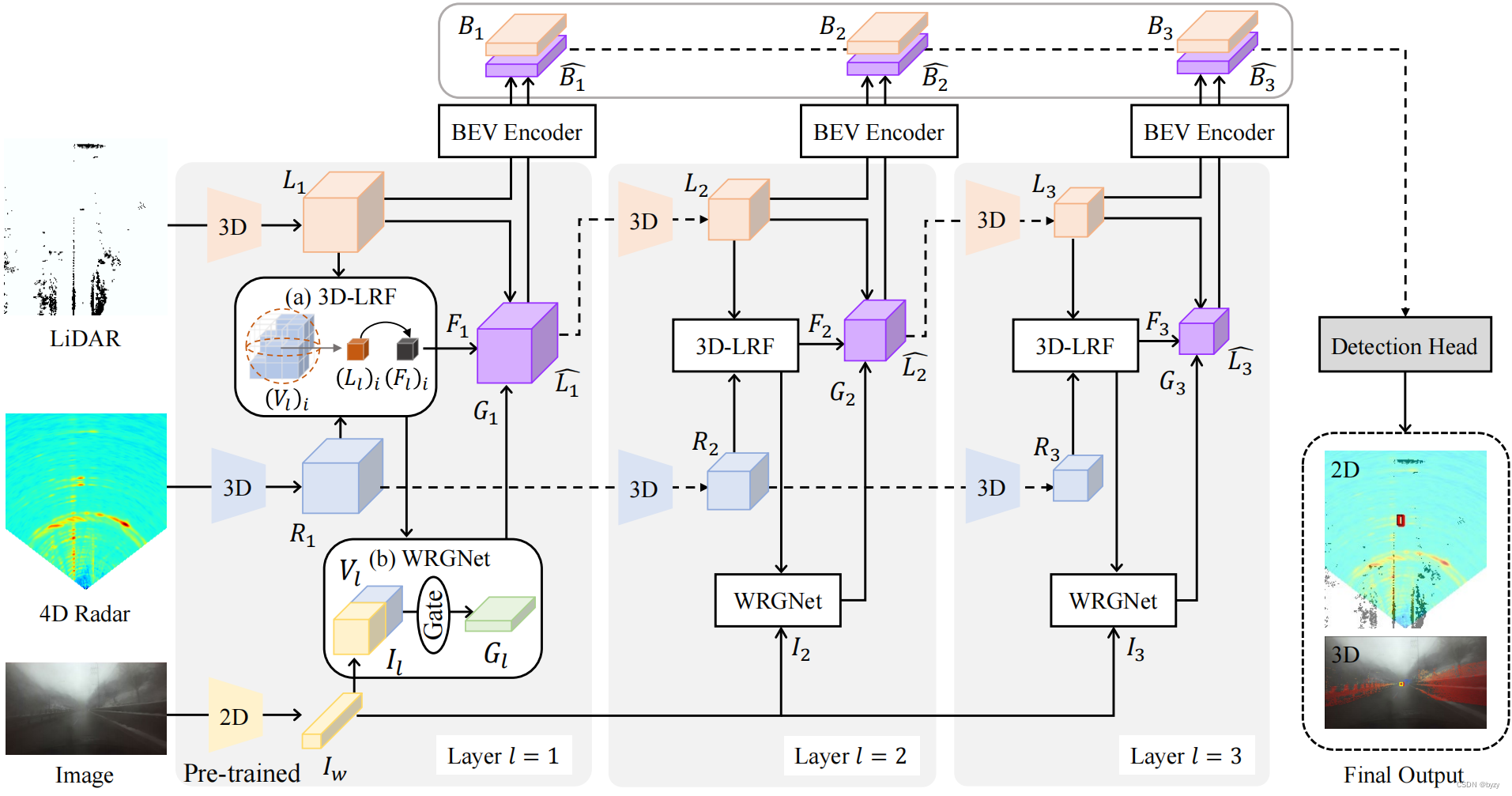

本文以激光雷达点云$L\in {\mathbb{R}}^{N_0\times 3}$、4D雷达点云$R\in {\mathbb{R}}^{M_0\times 3}$和图像$I\in {\mathbb{R}}^{H\times W\times 3}$为输入。首先使用输入层将激光雷达和4D雷达点云映射到高维空间，然后3D稀疏卷积用于提取3D信息，得到体素特征$L_l\in {\mathbb{R}}^{N_l\times C_l}$和$R_l\in {\mathbb{R}}^{M_l\times C_l}$（$l$为尺度序号）。使用3D-LRF模块融合得到$F_l\in {\mathbb{R}}^{N_l\times C_l}$。

图像使用预训练的2D卷积网络，用于天气分类。使用以天气为条件的图像特征$I_w\in {\mathbb{R}}^{1\times C_l}$、$L_l$与$R_l$，WRGNet通过门控控制信息从4D毫米波雷达流向激光雷达，得到增强激光雷达特征${\hat{L}}_l\in {\mathbb{R}}^{N_l\times C_l}$。

${\hat{L}}_l$与$R_l$会作为下一尺度的输入；同时，${\hat{L}}_l$与$L_l$会通过BEV编码器进行压缩。拼接多尺度特征后，检测头输出3D检测结果。

2. 3D激光雷达和4D雷达融合

对给定的激光雷达体素特征，首先找到半径$r_l$内最近的$K_l$个雷达体素特征，组成$V_l\in {\mathbb{R}}^{N_l\times K_l\times C_l}$。其中

$$K_l=\lfloor \frac{64}{2^{l-1}}\rfloor ,r_l=\lfloor \frac{8}{2^{l-1}}\rfloor$$

3D-LRF模块：激光雷达能在常规条件下提供精确的3D信息，但在极端天气下易受噪声影响；雷达则对天气有鲁棒性，但其检测的位置精度较低。因此，通过雷达来确定激光雷达点是噪声还是实际物体，是可能的。

本文首先使用非空激光雷达体素$L_l$作为查询，$V_l$作为键，计算激活关系（注意力图）：

$$attn((L_l{)}_i,(V_l{)}_i)=\text{softmax}((L_l{)}_i(V_l{)}_i^T)$$

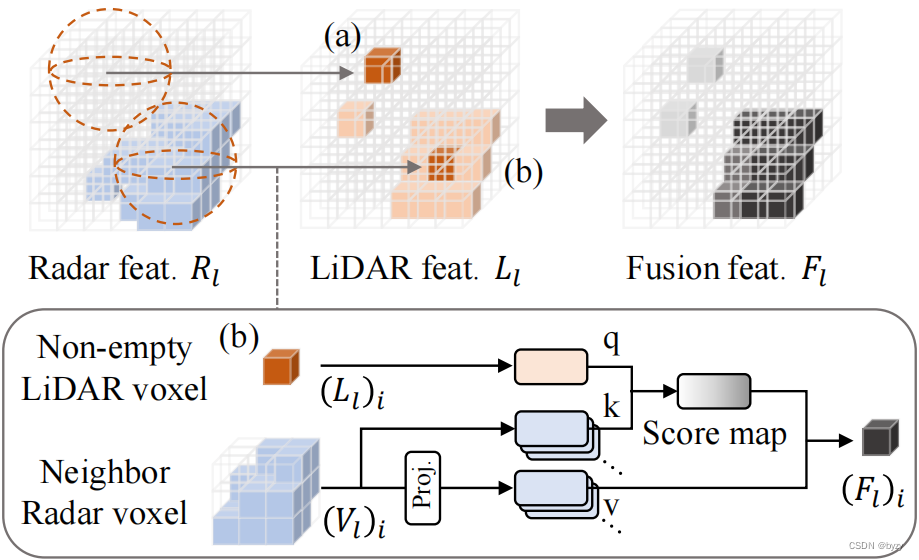

其中$(\cdot {)}_i$为第$i$个非空体素。若一个激光雷达非空体素周围有多个非空雷达体素（如下图情况(b)），注意力值会用于增强$(L_l{)}_i$；否则（如下图情况(a)），会用于抑制$(L_l{)}_i$。

注意力图会与（用于雷达值特征提取的）值函数$w_l^v(\cdot )$相乘，获取融合特征：

$$(F_l{)}_i=attn((L_l{)}_i,(V_l{)}_i)w_l^v(V_l)$$

3. 以天气为条件的雷达流门控

本文将$F_l$与$L_l$融合得到${\hat{L}}_l$，并送入$l+1$层。同时，${\hat{L}}_l$与$L_l$会被送入不同的BEV编码器，获取BEV特征${\hat{B}}_l$和$B_l$。

直接的求和融合可能导致在常规天气下的性能下降，因此本文提出根据天气调整雷达的信息流。本文使用预训练的图像天气分类器提供的图像特征$I_l$，因为图像受到天气的影响最大，不利于3D检测，但容易判断天气情况。

图像特征会用于以天气为条件的雷达流门控网络（WRGNet），生成门控特征$G_l$，控制$F_l$到$L_l$的信息流。

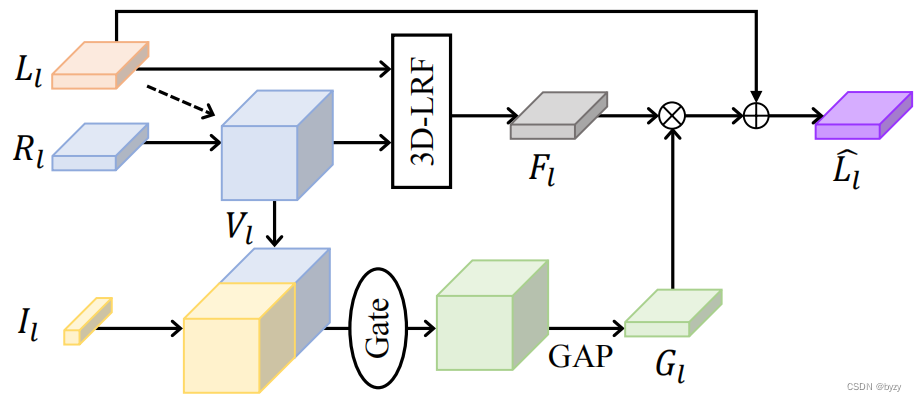

WRGNet：如上图所示，给定预训练图像特征$I_l$，本文首先将其广播并与$V_l$拼接，然后使用门控层$w_l^g(\cdot )$和全局均值池化（GAP）获取门控特征：

$$G_l=GAP(w_l^g([V_l,\text{Broadcast}(I_l)]))$$

然后按照下式融合$L_l$与$V_l$：

$${\hat{L}}_l=L_l+G_l\otimes F_l$$

其中$\otimes$表示按元素乘法。这样，可平衡模型在不同天气情况下的性能。

4. BEV编码器和检测头

BEV编码器包括3D稀疏卷积、密集化和2D转置卷积。其中2D转置卷积用于保证各尺度特征有相同大小。

拼接各尺度BEV特征得到$B\in {\mathbb{R}}^{H_d\times W_d\times 6D}$后，送入检测头预测每个网格的分类和回归（中心点、大小和旋转）结果。

分类损失使用focal损失，回归损失使用SmoothL1损失。

总结：本文在实验部分称自己的方法为L+4DR融合，但该方法离不开图像数据。可进一步考虑利用图像数据的信息提高性能。
