apollo 高精地图解析

地图格式差异

https://mp.weixin.qq.com/s/EgsdlDhd8lIXU3bnTYJh0w

  • Apollo地图格式对OpenDRIVE都有哪些改动,改动的原因或初衷是什么,改动有什么优势?
  • 主要改动和扩展了以下几个方面:
    • 一是地图元素形状的表述方式。以车道边界为例,标准OpenDRIVE采用基于Reference Line的曲线方程和偏移的方式来表达边界形状,而Apollo OpenDrive采用绝对坐标序列的方式描述边界形状;
    • 二是元素类型的扩展。例如新增了对于禁停区、人行横道、减速带等元素的独立描述;
    • 三是扩展了对于元素之间相互关系的描述。比如新增了junction与junction内元素的关联关系等;除此之外还有一些配合无人驾驶算法的扩展,比如增加了车道中心线到真实道路边界的距离、停止线与红绿灯的关联关系等。改动和扩展后的规格在实现上更加的简单,同时也兼顾了无人驾驶的应用需求。

apollo 高精地图规范

格式

  • 百度高精地图数据格式采用(XML)文件格式的数据组织方式,是基于国际通用的OpenDrive规范,并根据百度自动驾驶业务需求拓展修改而成。

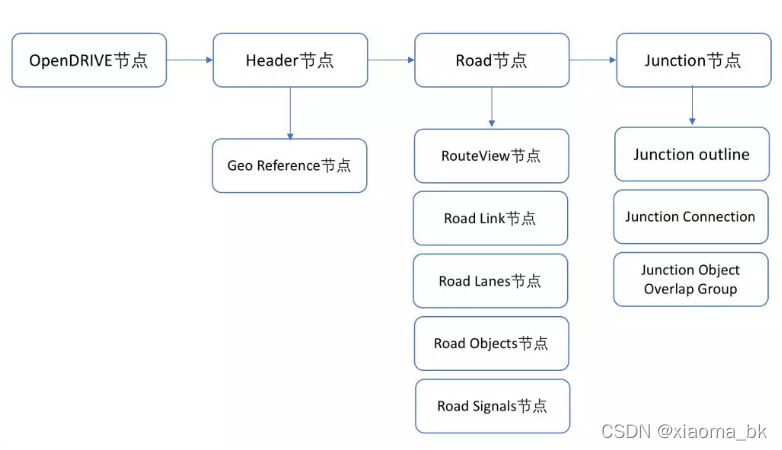

  • Apollo高精地图文件的整体结构如下所示:
    Apollo高精地图文件的整体结构

坐标

  • 百度高精地图坐标采用WGS84经纬度坐标表示。WGS84为一种大地坐标系,也是目前广泛使用的GPS全球卫星定位系统使用的坐标系。

车道

  • 道路的reference line存储在ID为0的车道中,其他车道只存储当前车道的一个边界。例如,reference line右侧的车道只存储车道的右侧边界。
  • 车道 ID 的命名规则:
    • lane section 内唯一
    • 数值连续的
    • reference line 所在 lane 的 ID 为 0
    • reference line 左侧 lane 的 ID 向左侧依次递增 (正t轴方向)
    • reference line 右侧 lane 的 ID 向右侧依次递减(负 t 轴方向)
    • reference line 必须定义在<center>节点内

路口区域(Juction)

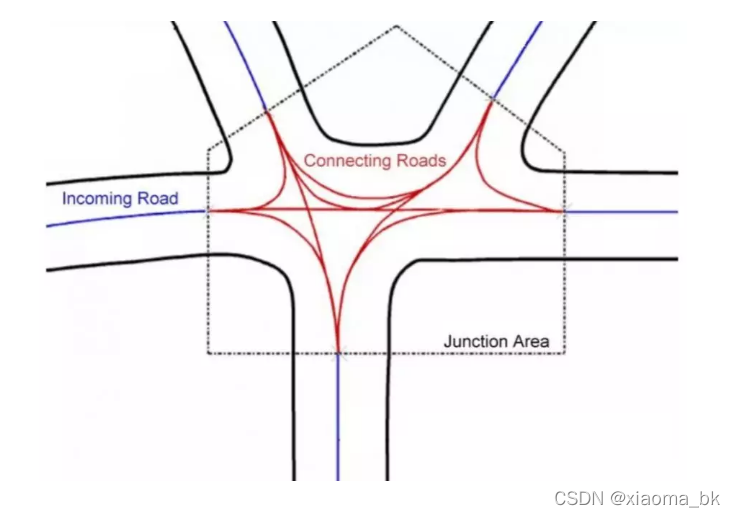

  • 基本的原理比较简单,路口区域用Junction结构表达。在Junction内,incoming Road通过Connecting Roads与out-going道路相连。下图展示了一个比较复杂的路口:apollo路口区域

高精地图在Apollo的存在形式

  • 在Apollo发布的Docker镜像中,也包含了地图的部分。Apollo在启动时,你可以按照如下方式为启动的镜像挂载地图:
    apollo@baidu:~/apollo$ bash docker/scripts/dev_start.sh --map sunnyvale_big_loop

  • 如果不指定挂载的地图,默认挂载以下地图:

    • map_volume-sunnyvale_big_loop-latest
    • map_volume-sunnyvale_loop-latest
  • 一段道路的相关自动驾驶地图可以放置在如下结构的目录中:

    sunnyvale_big_loop
    ├── background.jpg
    ├── background.png
    ├── base_map.bin
    ├── base_map.lb1
    ├── base_map.txt
    ├── base_map.xml               # Defined by FLAGS_base_map_filename
    ├── default_end_way_point.txt  # Defined by FLAGS_end_way_point_filename
    ├── grid_map
    ├── local_map
    ├── map.json
    ├── routing_map.bin            # Defined by FLAGS_routing_map_filename
    ├── routing_map.txt
    ├── sim_map.bin                # Defined by FLAGS_sim_map_filename
    ├── sim_map.txt
    └── speed_control.pb.txt

  • 可以将可用地图文件名指定为备选列表:
    --base_map_filename="base.xml|base.bin|base.txt"

  • 然后Apollo会找到第一个可用的文件加载。一般来说,按照以下扩展顺序加载:

    x.xml  # An OpenDrive formatted map.
    x.bin  # A binary pb map.
    x.txt  # A text pb map.


base_map, routing_map和sim_map之间的差异

  • base_map是最完整的地图,包含所有道路和车道几何形状和标识。其他版本的地图均基于base_map生成。
  • routing_map包含base_map中车道的拓扑结构,可以有以下命令生成:
    dir_name=modules/map/data/demo # example map directory
    ./scripts/generate_routing_topo_graph.sh --map_dir ${dir_name}
  • sim_map是一个适用于Dreamview视觉可视化,基于base_map的轻量版本。减少了数据密度,以获得更好的运行时性能。可以由以下命令生成:
    dir_name=modules/map/data/demo # example map directory
    bazel-bin/modules/map/tools/sim_map_generator --map_dir=${dir_name} --output_dir=${dir_name}

高精地图在Apollo中的流转形式

  • xml格式的地图见modules/map/data/sunnyvale_big_loop/base_map.xml文件。那接下来我们就看下从XML解析到proto的过程。
  • XML解析为Proto
    • 主要是由方法opendrive_adapter.cc中的以下方法解析并读取:
    • OpendriveAdapter::LoadData(const std::string& filename,apollo::hdmap::Map* pb_map)
    • 解析过程主要分为以下四个过程:
      根目录 + header + 道路 + 路口 等节点的获取
  • 系统内格式
    • 不管原始数据格式为什么,在Apollo内部的数据地图的格式为proto。以下为Apollo高精地图的对象定义:

获取高精地图元素

对地图的操作方法

  • 有了原始从xml格式到protobuf的数据之后,就可以访问这些高精地图的元素,Apollo高精地图提供如下的方法获取元素:
    LoadMapFromFile (const std::string &map_filename) 从本地文件加载地图
    GetLaneById (const Id &id) const
    GetJunctionById (const Id &id) const
    GetSignalById (const Id &id) const
    GetCrosswalkById (const Id &id) const
    GetStopSignById (const Id &id) const
    GetYieldSignById (const Id &id) const
    GetClearAreaById (const Id &id) const
    GetSpeedBumpById (const Id &id) const
    GetOverlapById (const Id &id) const
    GetRoadById (const Id &id) const
    // 在确定范围获取所有车道
    GetLanes (const apollo::common::PointENU &point, double distance, std::vector< LaneInfoConstPtr > *lanes) const
    // 在确定范围获取所有路口区域
    GetJunctions (const apollo::common::PointENU &point, double distance, std::vector< JunctionInfoConstPtr > *junctions) const
    // 在确定范围内获取所有人行道
    GetCrosswalks (const apollo::common::PointENU &point, double distance, std::vector< CrosswalkInfoConstPtr > *crosswalks) const
    // 获取确定范围的所有信号灯
    GetSignals (const apollo::common::PointENU &point, double distance, std::vector< SignalInfoConstPtr > *signals) const
    // 获取确定范围内的所有停止标识
    GetStopSigns (const apollo::common::PointENU &point, double distance, std::vector< StopSignInfoConstPtr > *stop_signs) const
    // 获取确定范围内的所有避让标识
    GetYieldSigns (const apollo::common::PointENU &point, double distance, std::vector< YieldSignInfoConstPtr > *yield_signs) const
    // 获取确定范围内的所有禁止停车标识
    GetClearAreas (const apollo::common::PointENU &point, double distance, std::vector< ClearAreaInfoConstPtr > *clear_areas) const
    // 获取确定范围内的所有减速带
    GetSpeedBumps (const apollo::common::PointENU &point, double distance, std::vector< SpeedBumpInfoConstPtr > *speed_bumps) const
    // 获取确定范围内的所有道路
    GetRoads (const apollo::common::PointENU &point, double distance, std::vector< RoadInfoConstPtr > *roads) const
    // 获取从目标点的最近车道
    GetNearestLane (const apollo::common::PointENU &point, LaneInfoConstPtr *nearest_lane, double *nearest_s, double *nearest_l) const
    // 判断车辆姿态,获取在一定范围内最近的车道
    GetNearestLaneWithHeading (const apollo::common::PointENU &point, const double distance, const double central_heading, const double max_heading_difference, LaneInfoConstPtr *nearest_lane, double *nearest_s, double *nearest_l) const
    // 判断车辆姿态,获取所有车道
    GetLanesWithHeading (const apollo::common::PointENU &point, const double distance, const double central_heading, const double max_heading_difference, std::vector< LaneInfoConstPtr > *lanes) const

    // 获取确定范围内的所有道路和路口边界
    GetRoadBoundaries (const apollo::common::PointENU &point, double radius, std::vector< RoadROIBoundaryPtr > *road_boundaries, std::vector< JunctionBoundaryPtr > *junctions) const
    // 如果有两个与一条停止线相关的信号,则在车道上的某个范围内前进最近的信号,返回两个信号。
    GetForwardNearestSignalsOnLane (const apollo::common::PointENU &point, const double distance, std::vector< SignalInfoConstPtr > *signals) const

  • 提供高精地图元素获取的方法实现类:apollo::hdmap::HDMapImpl
    详见apollo::hdmap::HDMapImpl Class Reference

获取元素实例

  • modules/planning/reference_line/reference_line_provider.cc
    bool ReferenceLineProvider::GetReferenceLinesFromRelativeMap(
        const relative_map::MapMsg &relative_map,
        std::list<ReferenceLine> *reference_line,
        std::list<hdmap::RouteSegments> *segments) {
      if (relative_map.navigation_path_size() <= 0) {
        return false;
      }
      auto *hdmap = HDMapUtil::BaseMapPtr();
      for (const auto path_pair : relative_map.navigation_path()) {
        const auto &lane_id = path_pair.first;
        const auto &path_points = path_pair.second.path().path_point();
        // 从高精地图中获取对应车道
        auto lane_ptr = hdmap->GetLaneById(hdmap::MakeMapId(lane_id));
        RouteSegments segment;
        segment.emplace_back(lane_ptr, 0.0, lane_ptr->total_length());
        segment.SetCanExit(true);
        segment.SetId(lane_id);
        segment.SetNextAction(routing::FORWARD);
        segment.SetIsOnSegment(true);
        segment.SetStopForDestination(false);
        segment.SetPreviousAction(routing::FORWARD);
        segments->emplace_back(segment);
        std::vector<ReferencePoint> ref_points;
        for (const auto &path_point : path_points) {
          ref_points.emplace_back(
              MapPathPoint{Vec2d{path_point.x(), path_point.y()},
                           path_point.theta(),
                           LaneWaypoint(lane_ptr, path_point.s())},
              path_point.kappa(), path_point.dkappa(), 0.0, 0.0);
        }
        reference_line->emplace_back(ref_points.begin(), ref_points.end());
      }
      return true;
    }


使用其他地图

  • 更改全局 flagfile: modules/common/data/global_flagfile.txt 这是所有模块的基本flag文件,保持了整体系统的统一。
  • 作为flag标记传递,这样只影响单个进程:
    <binary> --map_dir=/path/to/your/map
  • 覆盖模块所属的flag文件,生成位置: modules//conf/.conf
    • 明显地,这个文件也只影响单个模块
      --flagfile=modules/common/data/global_flagfile.txt

      # Override values from the global flagfile.
      --map_dir=/path/to/your/map
