引言

话说，小编在CSDN博客跟客服机器人聊天，突然看到有个搜索热搜“pcie最全科普贴”。小编有点似曾相识呀，我就好奇点击了一下，没想到几年前写的帖子在CSDN又火了一把。

说到这里，顺带给自己打个广告哈～

各位朋友感兴趣的话，

欢迎关注【存储随笔】CSDN博客

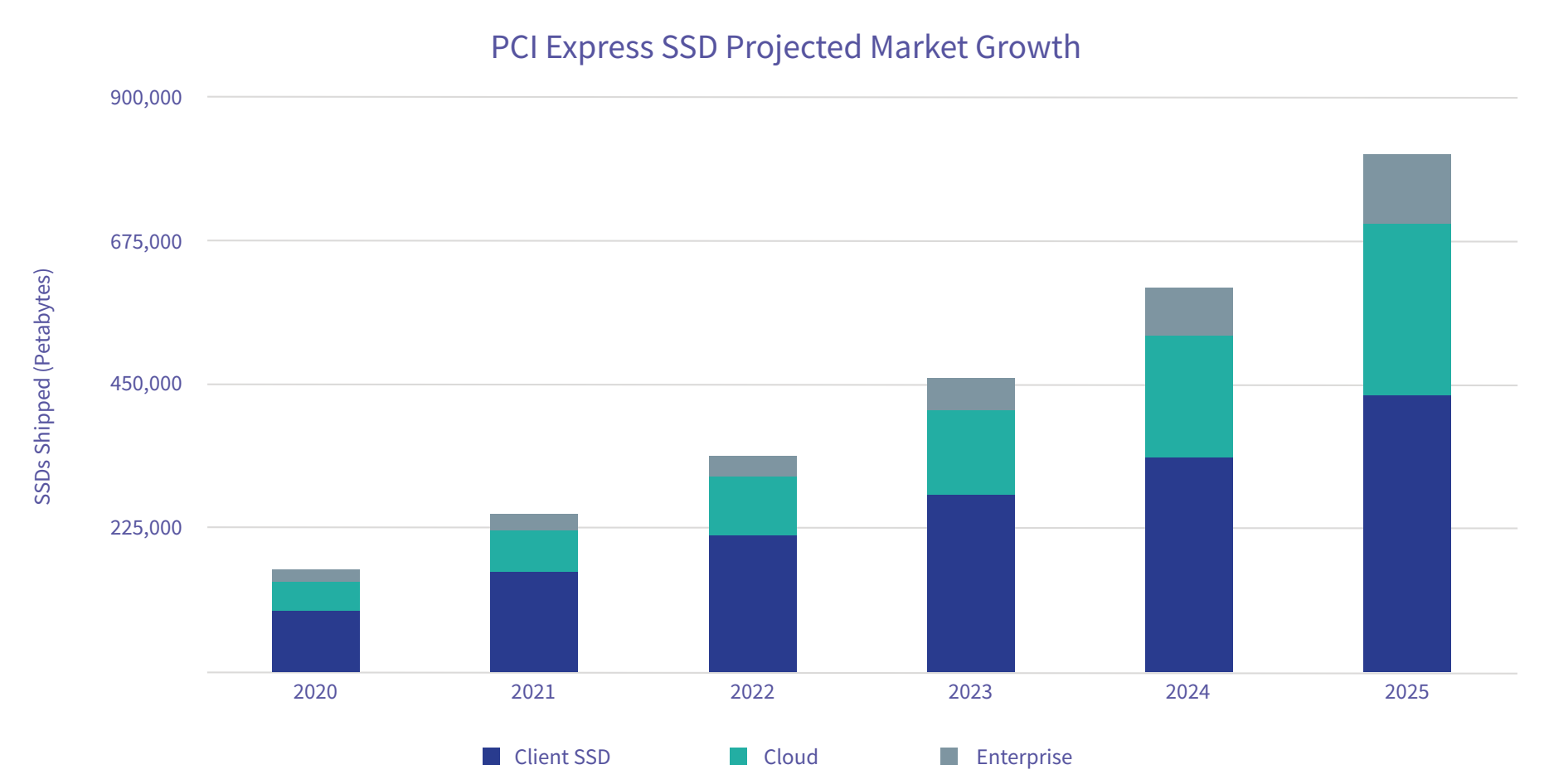

言归正传，为了追求高性能，PCIE SSD是数据中心的高性能标配，PCIE SSD在数据中心的占比还在继续攀升。

pcie协议5.0还没完全普及，pcie 6.0 spec已经发布，pcie 7.0 spec也在路上了，这个世界都在狂奔。

那么，pcie6.0/pcie7.0相对pcie 5.0有哪些重要的变化点呢，小编简单梳理一些信息，供大家参考～

当涉及到PCIe 6.0和PCIe 5.0之间的变化时，以下是一些关键点的详细介绍：

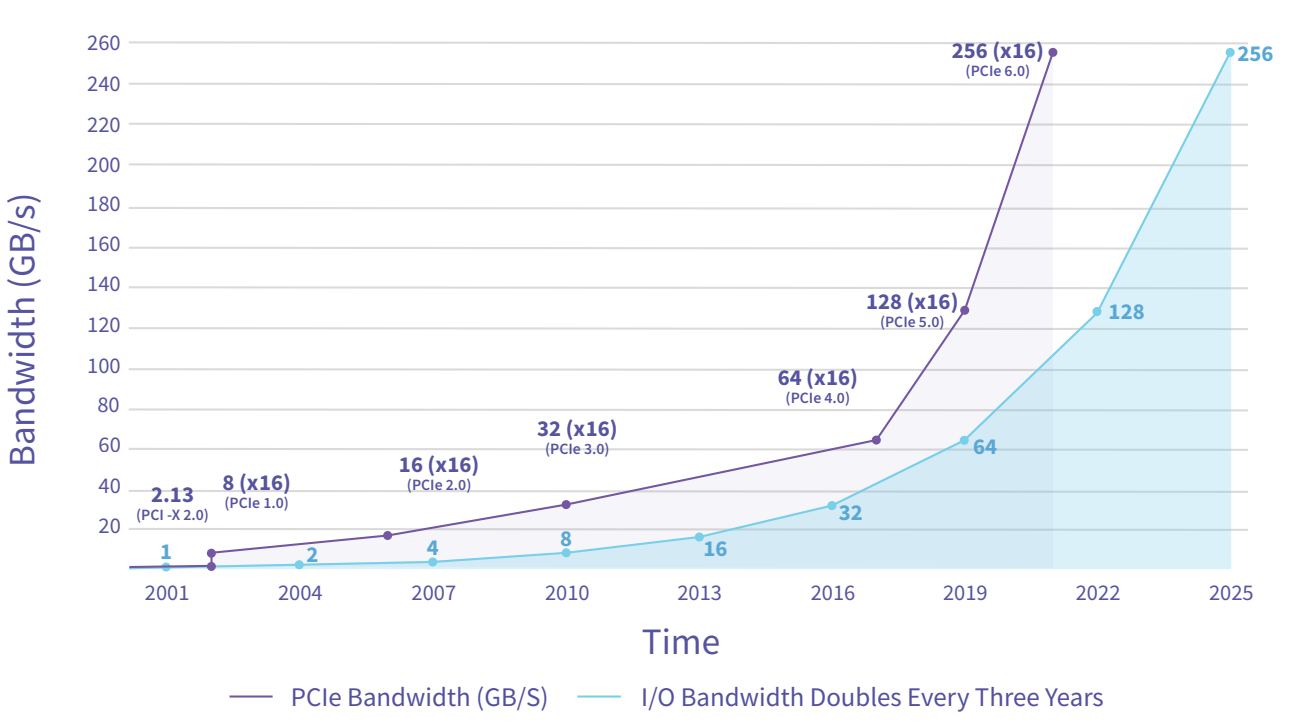

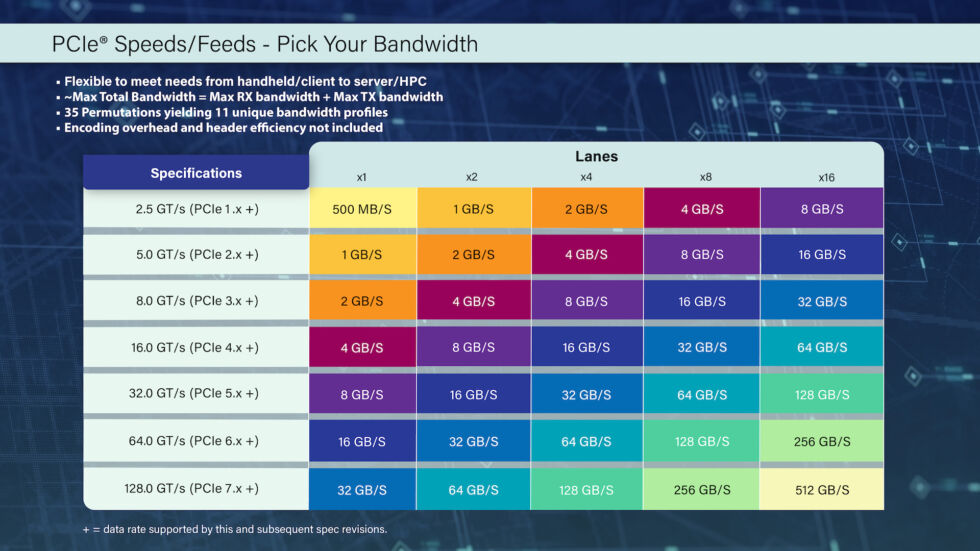

传输速率： PCIe 6.0的传输速率达到64 GT/s，相比PCIe 5.0的32 GT/s翻倍。这意味着PCIe 6.0可以提供更高的吞吐量和带宽，以满足高性能计算、人工智能加速器、高性能存储等快速发展的需求。这种提升可以进一步缩短数据传输时间，提高数据处理速度，同时减少延迟。

在PCIe 6.0规范中，6.0基础规范1.0版本正式发布，其速率达到64GT/s。另外，CE-Link和FLIT模式被引入以支持64GT/s的速率。CE-Link提供更高的数据吞吐量，而FLIT模式通过使用固定大小的数据包来提高效率。

信号和编码方式： PCIe 6.0采用了PAM4信号调制，而PCIe 5.0采用NRZ两电平调制。PAM4可以提高数据传输的效率，同时减少误码率。PAM4使用4个电压级别，相比NRZ使用2个电压级别，可以更有效地传输数据。

在PCIe 6.0规范中，PAM4信号被引入以支持64GT/s的速率。PAM4使用四个电压级别来传输数据，相比NRZ使用两个电压级别，可以更有效地传输数据。

前向纠错（FEC）： PCIe 6.0引入了低延迟前向纠错（FEC）机制，以纠正传输过程中的错误，提高数据传输的可靠性。FEC是一种错误纠正技术，可以通过比较和纠正传输过程中的错误码，确保数据的完整性和准确性。

在PCIe 6.0规范中，FEC机制被引入以提高数据传输的可靠性。通过使用FEC，可以纠正传输过程中的错误，从而提高数据的完整性和准确性。

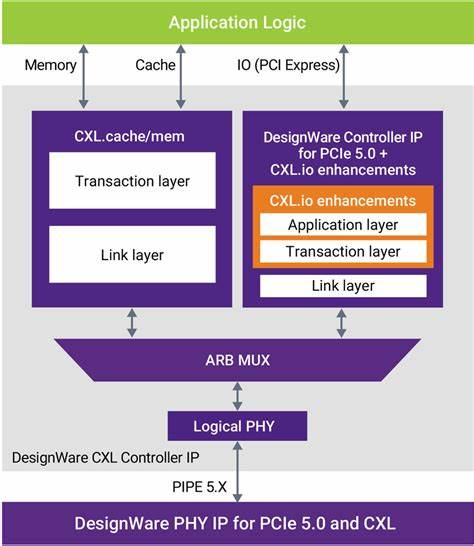

新的CXL规范融合： CXL 2.0是基于PCIe 5.0基础上定义，允许替代协议使用物理PCIe层的PCIe 5.0特性。当CXL加速器或者扩展卡、PCIE设备同时插入主机端口时，会优先pcie协议1.0速率协商，当双方确认支持CXL后，再激活CXL互联协议。

PCIe 6.0可能会与新的CXL规范融合，提供更高效的解决方案，以支持更高端的服务器和工作站应用。CXL是一种用于互连服务器和存储设备的开放式PCIe互连协议，可以提供更高的性能和更低的延迟。

新的机制和接口： PCIe 6.0增加了新的机制，如DOE、CMA、DMWr和IDE等，以支持更灵活和高效的数据传输。同时，PCIe 6.0可能会引入新的接口，如LTSSM新增加了L0p低功耗状态，允许部分 Lane Electric Idle、部分 Lane Active，以降低功耗并提高能效。

这些特性和机制都是为了提高PCIe协议的性能、可靠性和安全性而设计的，它们在实际应用中具有重要的作用。

PCIe 7.0协议还未正式发布，从当前官网的信息来看，主要集中在性能的优化。PCIe 6.0/7.0相对于PCIe 5.0的挑战在于信号完整性、通道损失和复杂性等方面

预计将在2023年底或2024年的某个时候推出支持PCIe 6.0平台产品。需要注意的是，这些信息可能会随着技术的进步和市场的变化而变化，保持关注。
