ABB机器人开发基础之建立多任务

    Rapid语言工作原理与PLC和上位机不同，Rapid是以指针的方式运行。当机器人某一任务程序执行第N行时，对于该任务中非N行的语句指令即使满足动作条件，也不会响应执行，而是等运行指针指向该行时才会读入此刻的相关条件，然后再执行相关指令。

前言

    怎么做ABB机器人心跳呢？如果把ABB机器人心跳程序与Move动作指令群N写在同一程序中：

HeartJump := 1；

WaitTime  0.5;

N指令群；

HeartJump := 0；

WaitTime  0.5;

…

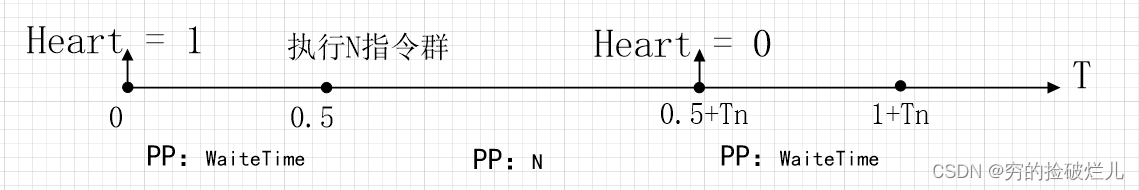

执行步骤如下图示意：

由此可见，当机器人要时刻监控或者要定期输出某一特定信号时，单一任务的Rapid程序不能满足需求。

• ABB机器人提供了多任务功能，使用ABB机器人多任务功能需要购买623-1软件包；
• 623-1 Multitasking主要用于处理实时性较高的任务，其与普通运动控制线程同步刷新，一般用于逻辑处理以及数据计算等；
• 安装623-1软件包后，最多可以同步执行20个任务，否则只能执行一个任务；
• 每台机器人本体最多只能有一个运动任务，该任务不能设置为背景任务（Semistatic）；
• 多任务是伪多线程，与VB中的多线程不同。

---

一、创建多任务

打开示教器，选择：【控制面板】，【配置】

图 1选择【配置】

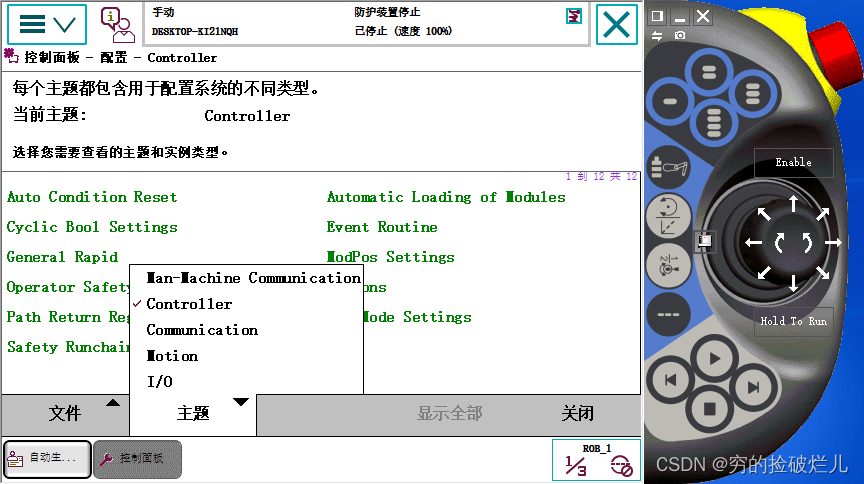

点击【主题】，选择【controller】

图 2选择【Controller】

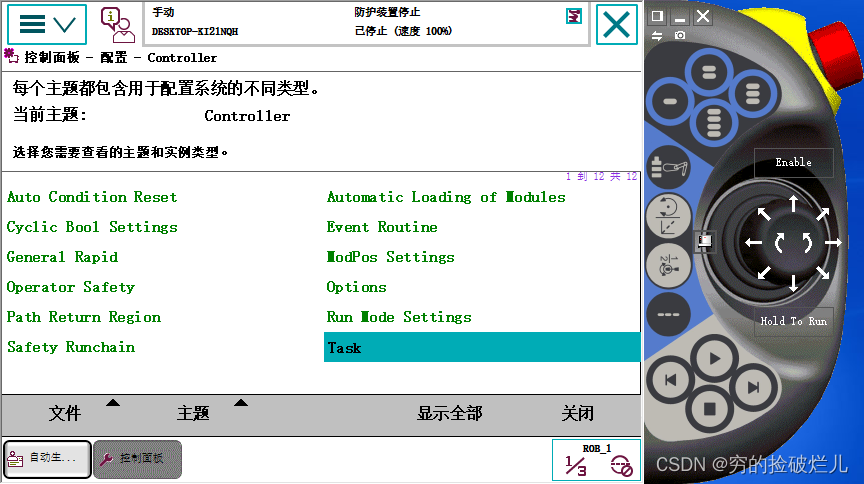

点击【Task】，选择【显示全部】

图 3打开【Task】

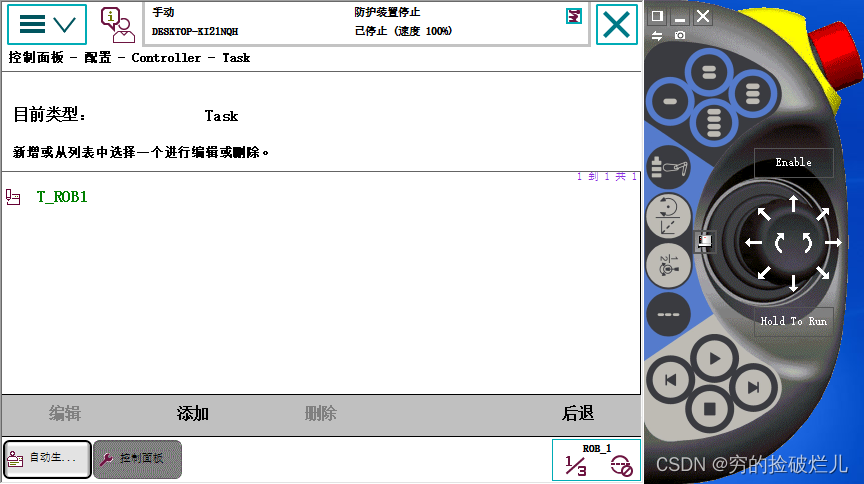

选择【添加】，添加新的Task任务；

图 4选择【添加】

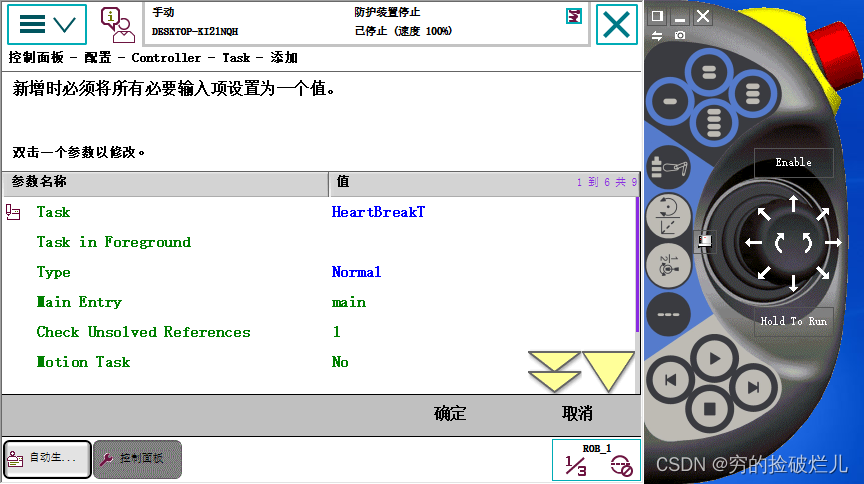

设置任务名称和类型等属性；

图 5设置任务属性

Type选项设为Normal。

点击【确定】完成设置，这时会提示是否重启，选择重启，否则不能编写程序。

图 6选择【是】

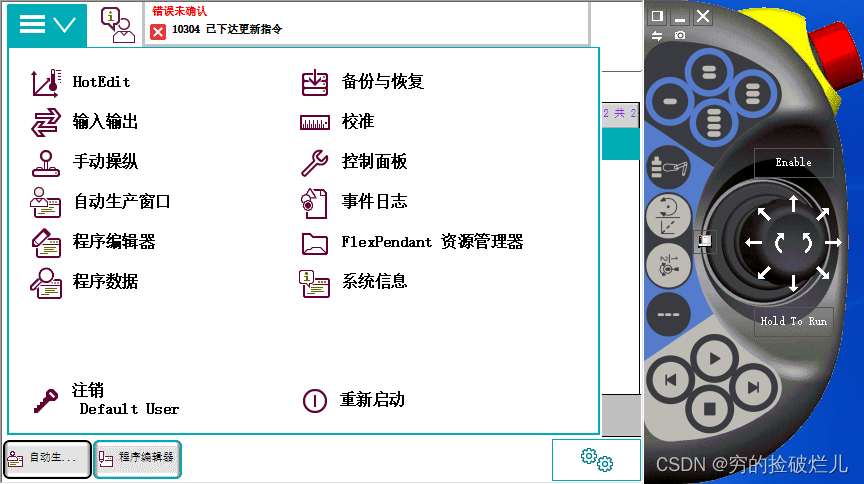

重启后从控制面板进入【程序编辑器】， 选择新建的【HeartBreakT】任务进行程序编辑。

图 7选择【程序编辑器】

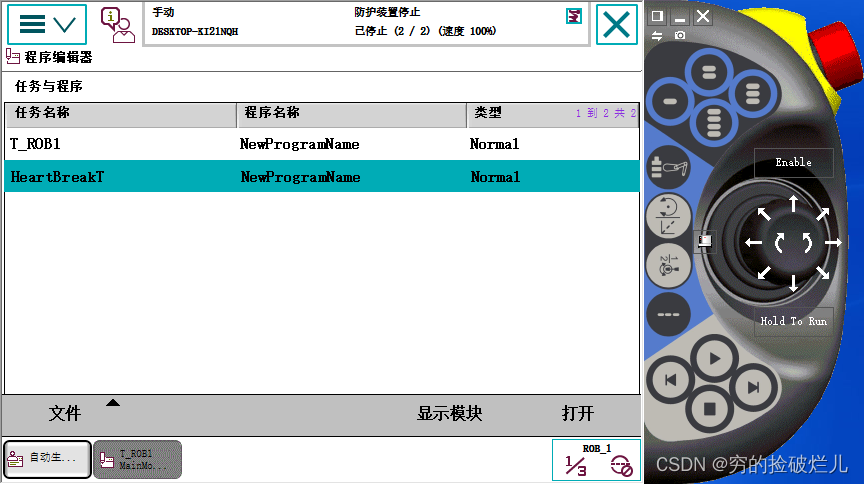

图 8选择【HeartBreakT】

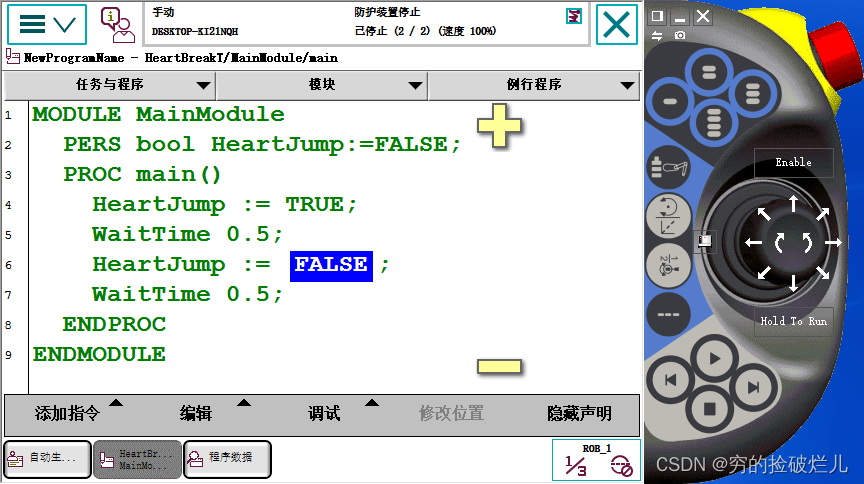

图 9编写任务程序

至此一个新任务创建完成。

二、多任务建立通讯

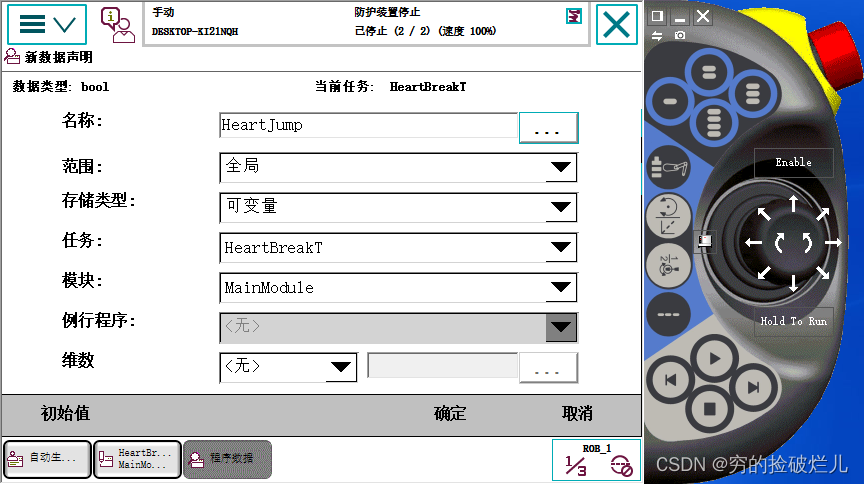

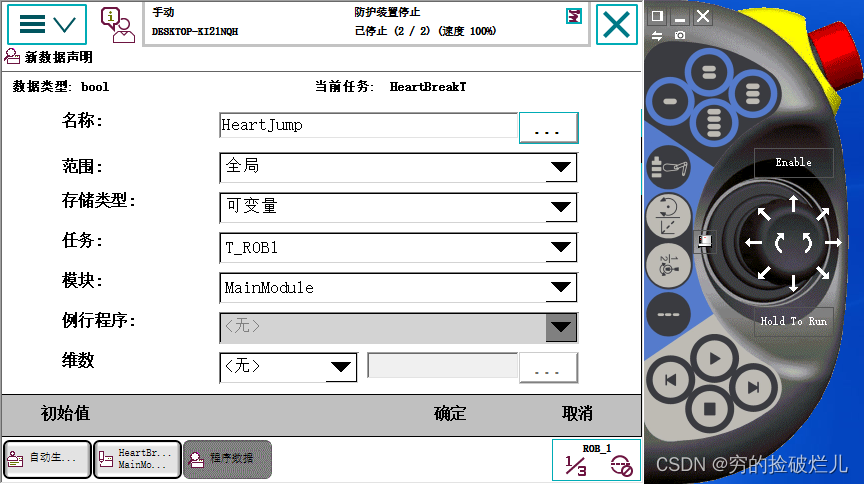

    多任务之间数据传递，需要为两个任务分别创建名字相同、数据类型相同的可变量，创建完成后不需要额外的设置，两个变量自动关联。

    修改任务属性中的Type为Semistatic，则该任务即可开机自动运行。

    Type属性值为Semistatic的任务不能修改程序，如果要修改，则要先改为Normal，调试好后再改回Semistatic。
