惯性测量单元（IMU）在导航和定位应用中扮演着重要角色。然而，IMU的加速度计和陀螺仪常常存在零偏（bias），这会导致测量结果的不准确。在本篇文章中，我们将探讨IMU去除零偏的原理与常用方法，并提供MATLAB实现代码示例。

原理

好的，以下是使用 LaTeX 形式的公式版本：

去除方法

1. 零偏的定义

零偏是指传感器在静止状态下，输出的非零读数。对于加速度计而言，静止时应输出的值为地球引力（通常为9.81 m/s²），但由于零偏的存在，可能会输出其他值。对于陀螺仪，静止时应输出为零角速度，但通常会有一定的偏差。

2. 零偏产生的原因

制造误差：传感器的生产过程中不可避免的误差。
环境因素：温度变化、震动等外部因素影响传感器性能。
老化效应：传感器使用时间长了，性能可能下降。

去除方法

1. 静态校准

在设备静止不动时记录加速度计和陀螺仪的输出值，计算其平均值以确定零偏。这个方法适合在设备初次使用前进行校准。

公式：

$b_a = \frac{1}{N} \sum_{i=1}^{N} a_i$

$b_g = \frac{1}{N} \sum_{i=1}^{N} g_i$

其中， $b_a$ 和 $b_g$ 分别为加速度计和陀螺仪的零偏， $a_i$ 和 $g_i$ 是第 $i$ 次测量的加速度和角速度， $N$ 是测量的总次数。

2. 动态校准

在已知运动状态下（如匀速直线运动）估计零偏。此方法结合滤波算法，可实时调整零偏。

公式：

在匀速直线运动中，加速度计的输出可以表示为：

$a_{measured} = a_{true} + b_a + n$

其中， $a_{measured}$ 是加速度计测量值， $a_{true}$ 是真实加速度， $b_a$ 是零偏， $n$ 是噪声。

3. 卡尔曼滤波

卡尔曼滤波是一种有效的动态系统估计技术，可以通过对传感器数据进行滤波，实时更新零偏。

公式：

卡尔曼滤波的更新步骤包括预测和更新方程：

预测步骤：

$\hat{x}_{k|k-1} = A \hat{x}_{k-1|k-1} + B u_k$

更新步骤：

$K_k = P_{k|k-1} H^T (H P_{k|k-1} H^T + R)^{-1}$

$\hat{x}_{k|k} = \hat{x}_{k|k-1} + K_k (z_k - H \hat{x}_{k|k-1})$

$P_{k|k} = (I - K_k H) P_{k|k-1}$

其中， $\hat{x}$ 表示状态估计， $K$ 是卡尔曼增益， $P$ 是协方差矩阵， $z_k$ 是测量值， $A$ 、 $B$ 、 $H$ 、 $R$ 分别是状态转移矩阵、控制输入矩阵、观测矩阵和测量噪声协方差矩阵。

4. 温度补偿

通过监测环境温度变化，调整零偏，以减少温度对传感器输出的影响。

MATLAB代码示例

以下是一个简单的MATLAB示例代码，用于静态校准IMU，加速度计和陀螺仪的零偏去除。

% 初始化IMU参数
num_samples = 1000; % 采样数量
accel_data = zeros(num_samples, 3); % 存储加速度计数据
gyro_data = zeros(num_samples, 3); % 存储陀螺仪数据

% 模拟获取IMU数据
for i = 1:num_samples
    % 假设获取的加速度计数据
    accel_data(i, :) = [randn()*0.01; randn()*0.01 + 9.81; randn()*0.01]; % 加速度计数据，第二个分量加9.81
    gyro_data(i, :) = [randn()*0.01; randn()*0.01; randn()*0.01]; % 陀螺仪数据
end

% 计算零偏
accel_bias = mean(accel_data, 1); % 加速度计零偏
gyro_bias = mean(gyro_data, 1); % 陀螺仪零偏

% 去除零偏
corrected_accel = accel_data - accel_bias;
corrected_gyro = gyro_data - gyro_bias;

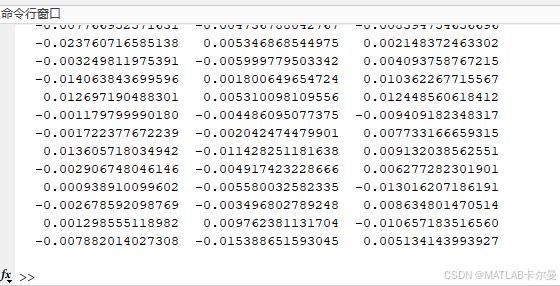

% 输出结果
disp('加速度计零偏:');
disp(accel_bias);
disp('陀螺仪零偏:');
disp(gyro_bias);
disp('去除零偏后的加速度计数据:');
disp(corrected_accel);
disp('去除零偏后的陀螺仪数据:');
disp(corrected_gyro);
