PCIe AIC是PCIe接口的常见形态，常见于主板上的x16和x1插槽，常用于显卡、无线网卡和存储设备。金手指是其关键部分，采用沉金工艺确保导电性，两面包含电源、差分信号和附属信号如参考时钟、复位信号和插入检测信号。这些信号的详细布局可在PCI Express® Card Electromechanical Specification中找到。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

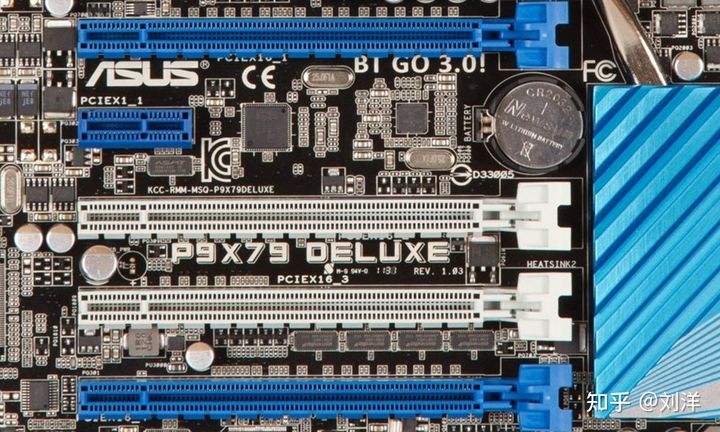

PCIe AIC 是最常见的PCIe接口形态，组装过电脑的同学可能比较清楚，电脑上的主板上都会有下面的几排插槽，这就是典型的PCIe AIC的插槽，比较常见的插槽位宽为x16和x1

链接自https://www.muycomputerpro.com/2019/06/01/pci-express-5-0

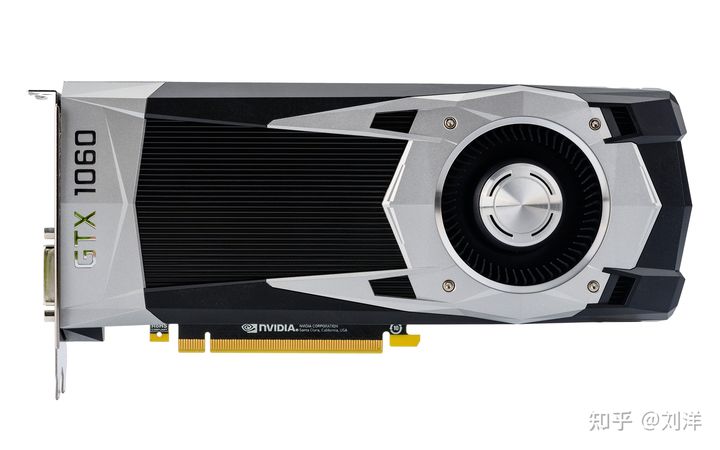

插在上面的卡就是PCIe AIC。PCIe AIC常见的有显卡，无线网卡，存储设备等等

链接自http://in.ali213.net/pingce/201607/2295_2.html

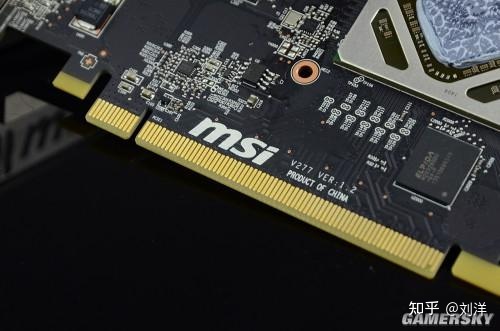

这个AIC上的插头有个闪亮的名字，叫“金手指”。金手指来源于PCB制作工艺中的沉金工艺，为了导电性良好，这上面可是有真金哦。这个金手指有两面，两面都有信号连接。

链接自https://www.gamersky.com/hardware/201404/351563_5.shtml

插上去后，机箱内就是这样的
