用实体Turtlebot3机器人导航 [待校准@1262]

本教程展示了如何在物理Turtlebot 3机器人上使用ROS 2Nav2控制和导航Turtlebot 3。在完成本教程之前，强烈建议您完成入门，尤其是如果您是ROS和Nav2的新手。 [待校准@1263]

本教程可能需要大约1小时才能完成。这取决于您对ROS，机器人的经验以及您拥有的计算机系统。 [待校准@1264]

你必须安装Nav2，turtlebot3。如果你没有安装它们，请遵循入门。 [待校准@1265]

在本教程中，每当您打开新终端时，请先运行以下命令。 [待校准@1267]

你需要启动你的机器人界面， [待校准@1271]

ros2 launch turtlebot3_bringup robot.launch.py use_sim_time:=False [待校准@1272]

你需要地图环境要导航Turtlebot 3，或创建一个活带SLAM。 [待校准@1274]

如果你感兴趣，有一个用例教程，展示了如何在SLAM中使用Nav2。 Nav2 with SLAM [待校准@1275]

your-map.map [待校准@1277]
your-map.yaml [待校准@1278]

参数<your_map>.yaml is配置文件地图我们想提供Nav2。在这种情况下，它具有地图分辨率值、障碍物和自由空间的阈值以及地图文件位置。您需要确保这些值是正确的。更多关于地图的信息。yaml可以在 here 找到。 [待校准@1279]

LaunchNav2如果设置autostart:= False，则需要单击RViz中的起动按钮来初始化节点。确保 use_sim time 设置为False，因为我们想使用系统时间而不是Gazebo的时间模拟时间。 [待校准@1280]

ros2 launch nav2_bringup bringup_launch.py use_sim_time:=False autostart:=False map:=/path/to/your-map.yaml [待校准@1281]

注意: 不要忘记将your/ path/to/your-map.yaml change更改为your-map.yaml文件的实际路径。 [待校准@1282]

使用预定义的配置文件启动RVIZ。 [待校准@1284]

ros2 run rviz2 rviz2 -d $(ros2 pkg prefix nav2_bringup)/share/nav2_bringup/launch/nav2_default_view.rviz [待校准@1285]

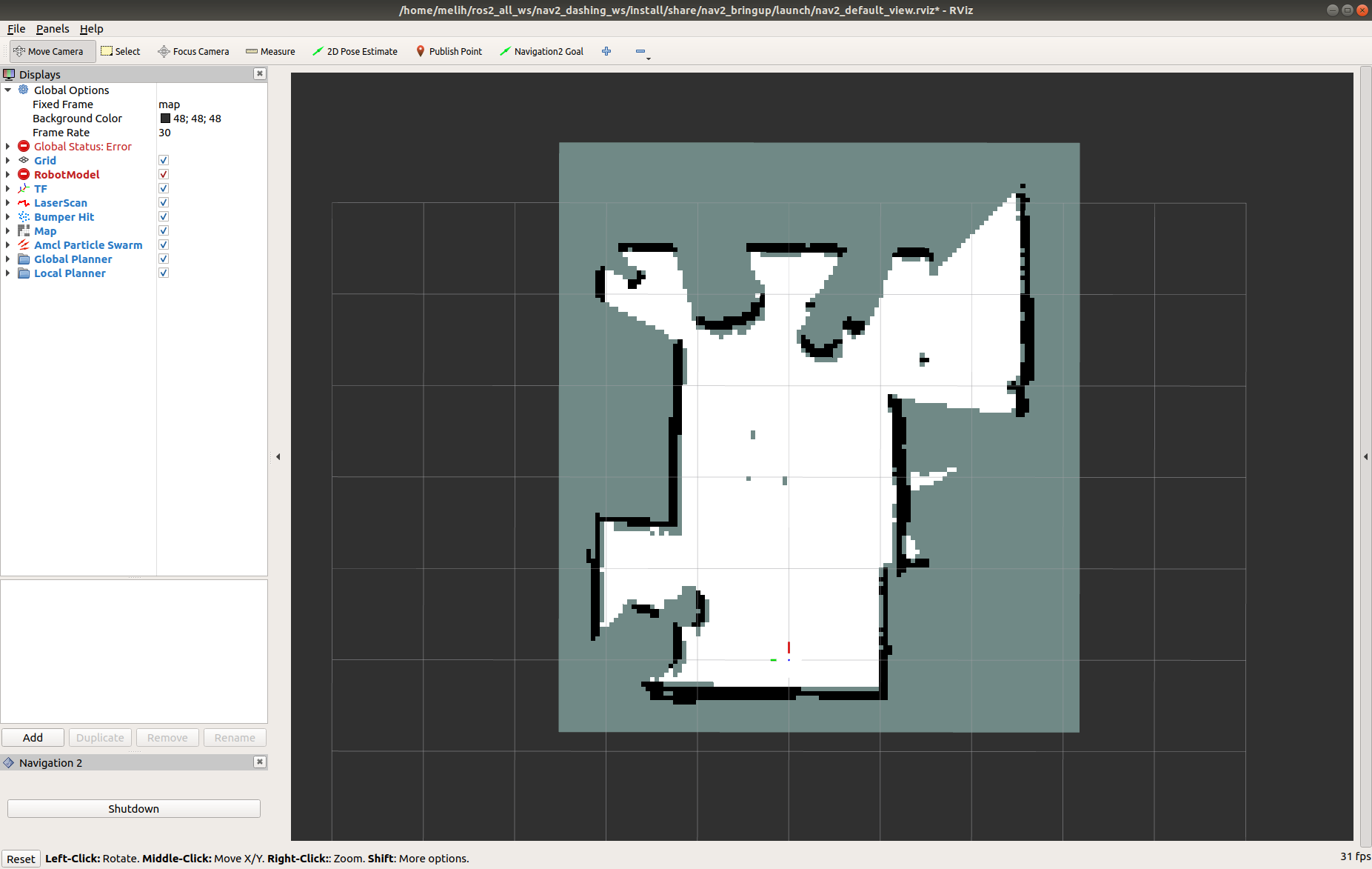

现在，你应该在Rviz的情节中心看到一个Turtlebot 3机器人模型的影子。如果将auto_start参数设置为false，请单击起动按钮 (左下方)。然后，地图应该出现在RViz。 [待校准@1286]

首先，找到机器人在地图上的位置。检查你的机器人在房间里的位置。 [待校准@1288]

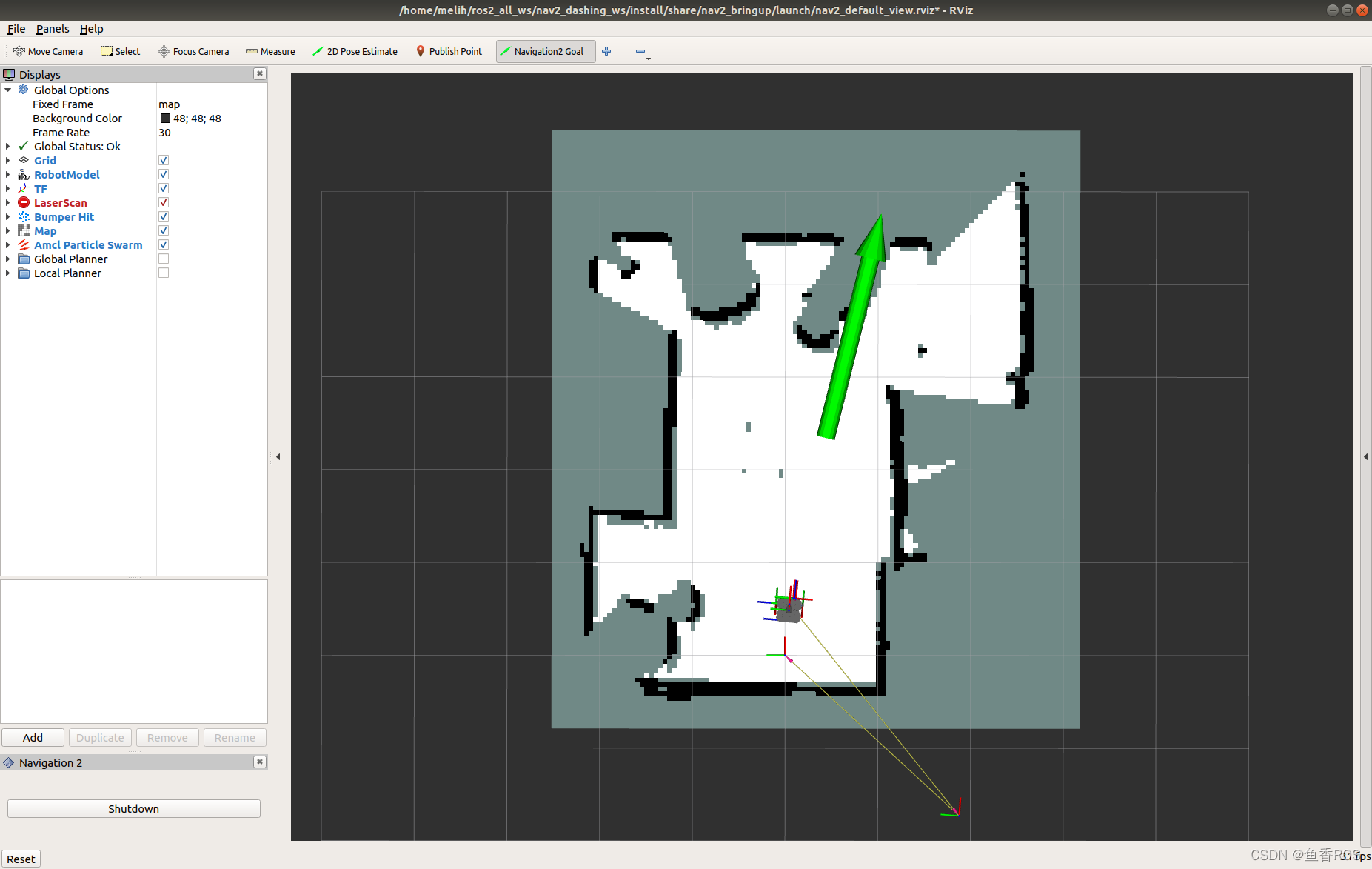

将机器人的姿势设置在RViz。点击2D姿势估计按钮并将机器人的位置指向地图上。绿色箭头的方向是Turtlebot的方向。 [待校准@1289]
在这里插入图片描述

现在，Turtlebot的3D模型应该移动到那个位置。估计位置的小误差是可以容忍的。 [待校准@1291]

选择一个目标位置Turtlebot地图上。你可以发送Turtlebot 3目标位置和目标取向使用Nav2目标或GoalTool按钮。 [待校准@1293]

注意: Nav2目标按钮使用ROS 2Action发送目标，并且目标工具将目标发布到主题。 [待校准@1294]

在这里插入图片描述

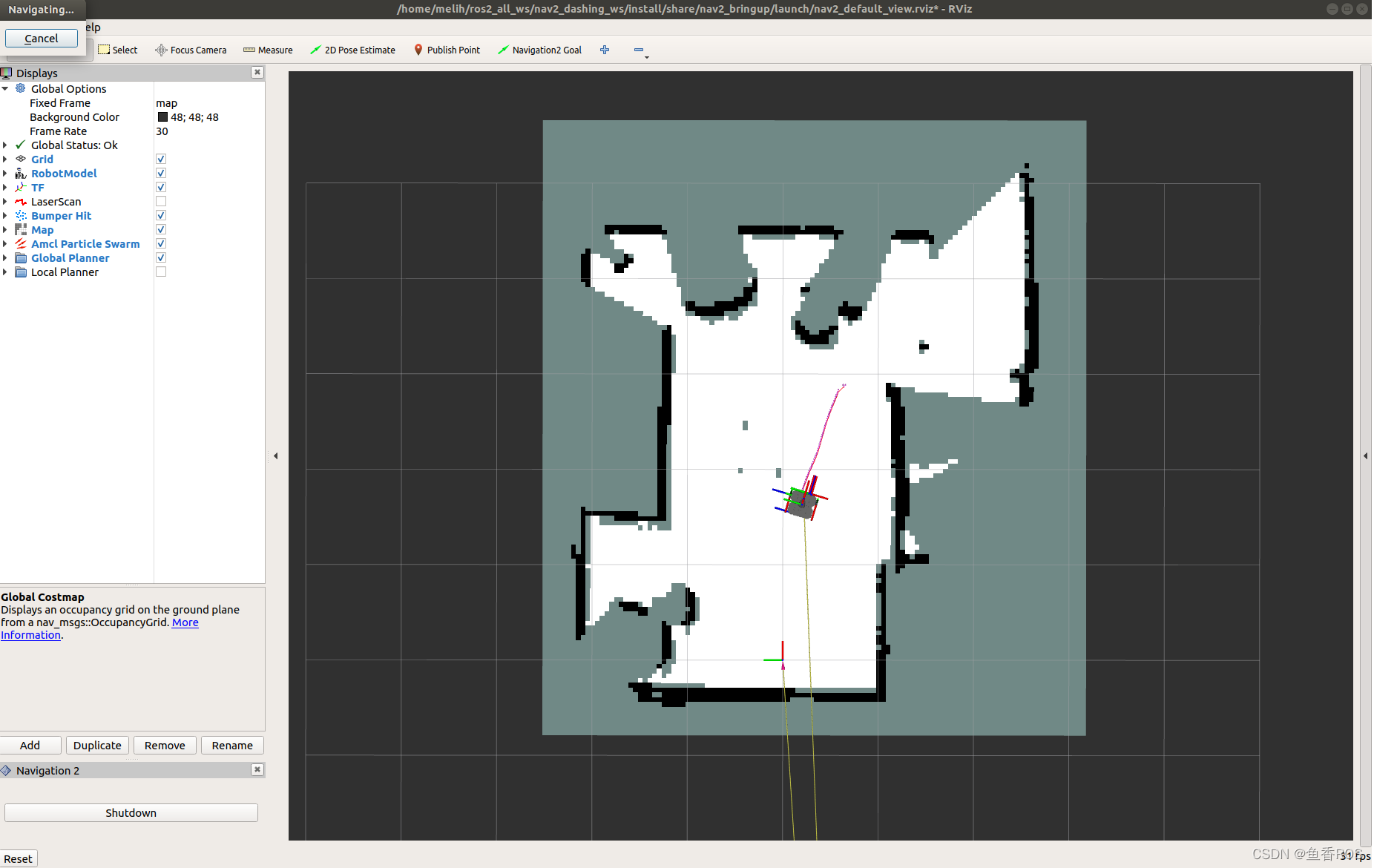

一旦你定义了目标姿势，Nav2将会找到一个全局路径，并开始在地图上导航机器人。 [待校准@1296]

在这里插入图片描述

现在，你可以看到Turtlebot3朝着房间里的目标位置移动。请看下面的视频。 [待校准@1298]
