5.使用SLAM_TOOLBOX完成建图

写在前面

当前平台文章汇总地址：ROS2机器人从入门到实战
获取完整教程及配套资料代码，请关注公众号<鱼香ROS>获取
教程配套机器人开发平台：两驱版| 四驱版
为方便交流，搭建了机器人技术问答社区：地址 fishros.org.cn

SLAM 是通过传感器获取环境信息然后进行定位和建图。在 ROS 2 中，提供了很多的 SLAM 功能包，比如 slam_toolbox，cartographer_ros 和 rtabmap_slam 等。针对二维场景，其中 slam_toolbox 开箱即用，上手较为简单，就用它类来构建我们的第一张地图。

一、安装slam-toolbox

slam_toolbox 是一套用于2D SLAM的开源工具，使用 apt 可以方便的进行安装，命令如下：

sudo apt install ros-$ROS_DISTRO-slam-toolbox

二、启动底盘和雷达

1.运行TF转换Launch-Bringup

source install/setup.bash
ros2 launch fishbot_bringup fishbot_bringup.launch.py

2.运行Agent

sudo docker run -it --rm -v /dev:/dev -v /dev/shm:/dev/shm --privileged --net=host microros/micro-ros-agent:$ROS_DISTRO udp4 --port 8888 -v6

3.启动雷达

直接使用Docker：

xhost + && sudo docker run  -it --rm  -v /dev:/dev -v /dev/shm:/dev/shm --privileged  -v /tmp/.X11-unix:/tmp/.X11-unix --device /dev/snd -e DISPLAY=unix$DISPLAY -p 8889:8888 registry.cn-hangzhou.aliyuncs.com/fishros/fishbot_laser

如果不用Docker需要修改下代码，因为 ydlidar_launch.py 会发布 base_link 和 laser_frame 之间的坐标变换，这和使用URDF发布的相冲突，所以需要做一次修改再运行：

def generate_launch_description():
    ...

    return LaunchDescription([
        params_declare,
        driver_node,
        #tf2_node,  ----注释这一行就可以了-----
    ])

确定有雷达话题后，我们就可以运行建图了。

三、运行建图

接着打开一个新的终端，入下面的命令，启动slam_toolbox 的在线建图：

ros2 launch slam_toolbox online_async_launch.py
---
INFO] [launch]: All log files can be found below /home/fishros/.ros/log/2023-05-25-16-47-11-319871-fishros-VirtualBox-11288
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [async_slam_toolbox_node-1]: process started with pid [11290]
[async_slam_toolbox_node-1] [INFO] [1685004431.442212575] [slam_toolbox]: Node using stack size 40000000
[async_slam_toolbox_node-1] [INFO] [1685004431.503891373] [slam_toolbox]: Using solver plugin solver_plugins::CeresSolver
[async_slam_toolbox_node-1] [INFO] [1685004431.505007754] [slam_toolbox]: CeresSolver: Using SCHUR_JACOBI preconditioner.
[async_slam_toolbox_node-1] Info: clipped range threshold to be within minimum and maximum range!
[async_slam_toolbox_node-1] [WARN] [1685004431.658413039] [slam_toolbox]: maximum laser range setting (20.0 m) exceeds the capabilities of the used Lidar (8.0 m)
[async_slam_toolbox_node-1] Registering sensor: [Custom Described Lidar]

slam-toolbox 的输入有两个，第一个是订阅来自雷达的 /scan 话题，用于获取雷达数据，第二个是获取里程计坐标系 odom 到机器人坐标系 base_footprint 之间的变换。这些数据都是有时间戳的，所以在上面的命令中将 use_sim_time 参数的值设置为 True 表示使用仿真的时间，以防止因时间戳造成数据不合法。

用RVIZ2可视化图像

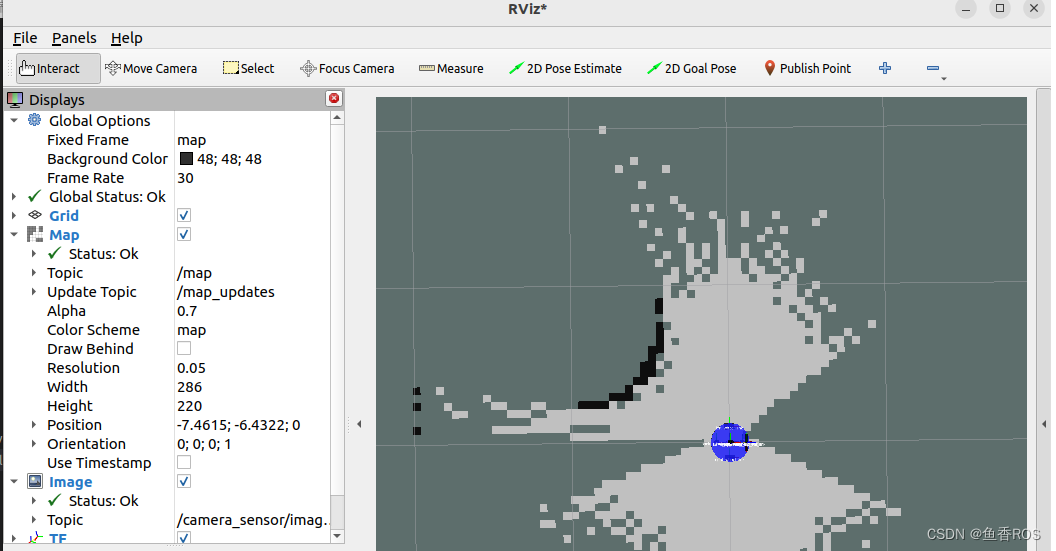

打开 RViz，修改 Fixed Frame 为 map，接着通过 Add/By Topic 添加 /map 话题，也可以添加 TF 和 RobotModel 等你感兴趣的话题进行显示，最终配置及效果如下图所示。

在这里插入图片描述

遥控机器人建图(记得减速哦)

ros2 run teleop_twist_keyboard teleop_twist_keyboard

房间已经探索了差不多后，接着我们来将地图保存下来。
