线段相交检测是计算几何中的一个重要问题，下面我将详细介绍如何检测线段之间的交点，并提供C#代码实现。

1. 基本概念

在二维空间中，线段由两个端点定义。我们需要判断两条线段 (AB) 和 (CD) 是否相交，并在相交时计算交点。

2. 相交的条件

我们可以使用叉积来判断两条线段是否相交。具体步骤如下：

  1. 方向法：使用叉积来判断点的相对位置。
  2. 相交条件：
    • 如果两条线段的端点在不同的侧（即叉积符号不同），则线段相交。
    • 特殊情况：如果线段共线且有重叠部分，也需要单独处理。

3. C#代码实现

以下是C#代码实现线段相交检测和交点计算的示例：

using System;
using System.Collections.Generic;

public class Point
{
    public double X { get; set; }
    public double Y { get; set; }

    public Point(double x, double y)
    {
        X = x;
        Y = y;
    }
}

public class LineSegment
{
    public Point Start { get; set; }
    public Point End { get; set; }

    public LineSegment(Point start, Point end)
    {
        Start = start;
        End = end;
    }
}

public class LineIntersection
{
    // 计算叉积
    private static double CrossProduct(Point p, Point q, Point r)
    {
        return (q.X - p.X) * (r.Y - p.Y) - (q.Y - p.Y) * (r.X - p.X);
    }

    // 判断两条线段是否相交
    public static bool DoIntersect(LineSegment seg1, LineSegment seg2)
    {
        Point A = seg1.Start;
        Point B = seg1.End;
        Point C = seg2.Start;
        Point D = seg2.End;

        double o1 = CrossProduct(A, B, C);
        double o2 = CrossProduct(A, B, D);
        double o3 = CrossProduct(C, D, A);
        double o4 = CrossProduct(C, D, B);

        // 通用情况
        if (o1 * o2 < 0 && o3 * o4 < 0)
            return true;

        // 特殊情况：共线
        if (o1 == 0 && OnSegment(A, C, B)) return true;
        if (o2 == 0 && OnSegment(A, D, B)) return true;
        if (o3 == 0 && OnSegment(C, A, D)) return true;
        if (o4 == 0 && OnSegment(C, B, D)) return true;

        return false;
    }

    // 判断点是否在段上
    private static bool OnSegment(Point p, Point q, Point r)
    {
        return q.X <= Math.Max(p.X, r.X) && q.X >= Math.Min(p.X, r.X) &&
               q.Y <= Math.Max(p.Y, r.Y) && q.Y >= Math.Min(p.Y, r.Y);
    }

    // 计算交点
    public static Point GetIntersection(LineSegment seg1, LineSegment seg2)
    {
        if (!DoIntersect(seg1, seg2))
            return null;

        // 使用参数方程求交点
        double x1 = seg1.Start.X, y1 = seg1.Start.Y;
        double x2 = seg1.End.X, y2 = seg1.End.Y;
        double x3 = seg2.Start.X, y3 = seg2.Start.Y;
        double x4 = seg2.End.X, y4 = seg2.End.Y;

        double denom = (y4 - y3) * (x2 - x1) - (x4 - x3) * (y2 - y1);
        if (denom == 0)
            return null; // 平行或重合

        double t = ((x3 - x1) * (y4 - y3) - (y3 - y1) * (x4 - x3)) / denom;
        double u = -((x3 - x1) * (y2 - y1) - (y3 - y1) * (x2 - x1)) / denom;

        if (t >= 0 && t <= 1 && u >= 0 && u <= 1)
        {
            double intersectionX = x1 + t * (x2 - x1);
            double intersectionY = y1 + t * (y2 - y1);
            return new Point(intersectionX, intersectionY);
        }

        return null; // 交点不在两个线段上
    }
}

class Program
{
    static void Main(string[] args)
    {
        LineSegment seg1 = new LineSegment(new Point(1, 1), new Point(4, 4));
        LineSegment seg2 = new LineSegment(new Point(1, 4), new Point(4, 1));

        if (LineIntersection.DoIntersect(seg1, seg2))
        {
            Point intersection = LineIntersection.GetIntersection(seg1, seg2);
            if (intersection != null)
            {
                Console.WriteLine($"交点: ({intersection.X}, {intersection.Y})");
            }
        }
        else
        {
            Console.WriteLine("线段不相交");
        }
    }
}

4. 代码说明

  • Point 类：表示二维空间中的一个点，包含 X 和 Y 坐标。
  • LineSegment 类：表示一条线段，由两个端点 Start 和 End 定义。
  • LineIntersection 类：
    • CrossProduct 方法：计算三个点的叉积，用于判断方向。
    • DoIntersect 方法：判断两条线段是否相交，使用叉积和共线判断。
    • OnSegment 方法：判断一个点是否在一条线段上。
    • GetIntersection 方法：计算交点，使用参数方程求解交点坐标。
  • Program 类：主程序，创建线段并检测它们是否相交，若相交则输出交点。

5. 运行示例

在 Main 方法中，我们创建了两条线段 seg1 和 seg2，并调用 DoIntersect 方法检查它们是否相交。如果相交，则调用 GetIntersection 方法计算交点并输出。

6. 注意事项

  • 该实现假设输入的线段是有效的，并且没有重叠的情况。如果需要处理重叠的线段，可能需要进一步的逻辑来处理。
  • 交点的计算使用了参数方程，确保交点在两个线段的范围内。
  • 该代码可以扩展以处理更多的线段或实现更复杂的几何操作。

线段相交检测在游戏中应用案例

碰撞检测

碰撞检测是游戏开发中的一个核心概念，确保游戏对象之间的交互正常进行。以下是关于碰撞检测的详细说明，特别是如何使用线段相交检测来实现角色与环境、子弹与目标、以及物体之间的碰撞检测。

1. 角色与环境的碰撞

在大多数游戏中，角色（如玩家或NPC）需要与环境中的物体（如墙壁、地面、障碍物等）进行交互。线段相交检测可以用于以下方面：

  • 角色移动：在角色移动时，使用线段相交检测来判断角色的移动路径是否与环境中的障碍物相交。如果相交，则阻止角色继续移动，确保角色不会穿过墙壁或其他障碍物。

    示例代码：

    public bool CheckCollision(LineSegment characterPath, List<LineSegment> obstacles)
{
    foreach (var obstacle in obstacles)
    {
        if (LineIntersection.DoIntersect(characterPath, obstacle))
        {
            return true; // 碰撞发生
        }
    }
    return false; // 没有碰撞
}

2. 子弹与目标的碰撞

在射击游戏中，子弹是一个重要的游戏对象。使用线段相交检测可以有效地判断子弹是否击中目标（如敌人、物品等）。

  • 子弹发射：当玩家发射子弹时，可以将子弹的路径表示为一条线段，并与所有可能的目标进行相交检测。

    示例代码：

    public void CheckBulletCollision(LineSegment bulletPath, List<Enemy> enemies)
{
    foreach (var enemy in enemies)
    {
        LineSegment enemyHitbox = new LineSegment(enemy.Position, enemy.Position + enemy.Size);
        if (LineIntersection.DoIntersect(bulletPath, enemyHitbox))
        {
            enemy.TakeDamage(bulletDamage); // 处理命中逻辑
            break; // 一旦命中，退出循环
        }
    }
}

3. 物体之间的碰撞

在游戏中，多个物体（如车辆、飞船等）可能会相互移动并发生碰撞。线段相交检测可以用于判断这些物体之间的碰撞。

  • 动态物体检测：在每一帧更新中，检查所有动态物体的路径是否与其他物体的路径相交。如果相交，则处理碰撞逻辑（如反弹、损坏等）。

    示例代码：

    public void CheckObjectCollisions(List<MovingObject> movingObjects)
{
    for (int i = 0; i < movingObjects.Count; i++)
    {
        for (int j = i + 1; j < movingObjects.Count; j++)
        {
            LineSegment pathA = new LineSegment(movingObjects[i].PreviousPosition, movingObjects[i].CurrentPosition);
            LineSegment pathB = new LineSegment(movingObjects[j].PreviousPosition, movingObjects[j].CurrentPosition);
            if (LineIntersection.DoIntersect(pathA, pathB))
            {
                HandleCollision(movingObjects[i], movingObjects[j]); // 处理碰撞
            }
        }
    }
}

4. 碰撞处理

在检测到碰撞后，通常需要执行一些处理逻辑，例如：

  • 反弹：根据物体的速度和碰撞角度，计算反弹后的新速度和方向。
  • 损坏：减少物体的生命值或触发其他游戏机制（如爆炸、消失等）。
  • 播放特效：在碰撞发生时播放特效（如粒子效果、声音等）。

5. 性能优化

在复杂的游戏中，可能会有大量的物体需要进行碰撞检测。为了提高性能，可以考虑以下优化策略：

  • 空间划分：使用四叉树、八叉树或网格等空间划分技术，将物体分组，只检测同一区域内的物体之间的碰撞。
  • 碰撞层：将物体分为不同的碰撞层，只检测特定层之间的碰撞。
  • 简化碰撞体：使用简单的几何形状（如矩形、圆形）来近似复杂物体的碰撞体，减少计算量。

子弹与目标的碰撞

在射击游戏中，子弹与目标的碰撞检测是实现游戏交互的重要部分。通过使用线段相交检测，我们可以有效地判断子弹是否击中敌人或其他目标。以下是详细的实现步骤和示例代码。

1. 子弹的路径表示

当玩家发射子弹时，可以将子弹的起始位置和当前移动位置表示为一条线段。子弹的路径可以通过以下方式定义：

  • 起始位置：子弹发射时的位置。
  • 当前位置：子弹在每一帧更新时的位置。

2. 目标的碰撞体

目标（如敌人）通常有一个碰撞体，可以用简单的几何形状（如矩形或圆形）来表示。为了进行碰撞检测，可以将目标的碰撞体分解为多个线段。

3. 碰撞检测逻辑

在每一帧中，检查子弹的路径是否与所有目标的碰撞体进行相交检测。如果相交，则执行相应的命中逻辑。

4. 示例代码

以下是一个简单的示例代码，展示如何实现子弹与目标的碰撞检测：

using System;
using System.Collections.Generic;

public class Point
{
    public double X { get; }
    public double Y { get; }

    public Point(double x, double y)
    {
        X = x;
        Y = y;
    }
}

public class LineSegment
{
    public Point Start { get; }
    public Point End { get; }

    public LineSegment(Point start, Point end)
    {
        Start = start;
        End = end;
    }
}

public class Enemy
{
    public Point Position { get; }
    public double Width { get; }
    public double Height { get; }
    public int Health { get; private set; }

    public Enemy(Point position, double width, double height)
    {
        Position = position;
        Width = width;
        Height = height;
        Health = 100; // 初始生命值
    }

    public LineSegment[] GetHitbox()
    {
        // 返回敌人的碰撞体（矩形的四条边）
        return new LineSegment[]
        {
            new LineSegment(Position, new Point(Position.X + Width, Position.Y)), // 上边
            new LineSegment(new Point(Position.X + Width, Position.Y), new Point(Position.X + Width, Position.Y + Height)), // 右边
            new LineSegment(new Point(Position.X + Width, Position.Y + Height), new Point(Position.X, Position.Y + Height)), // 下边
            new LineSegment(new Point(Position.X, Position.Y + Height), Position) // 左边
        };
    }

    public void TakeDamage(int damage)
    {
        Health -= damage;
        Console.WriteLine($"敌人受伤，剩余生命值: {Health}");
    }
}

public class Bullet
{
    public LineSegment Path { get; }

    public Bullet(Point start, Point end)
    {
        Path = new LineSegment(start, end);
    }
}

public static class LineIntersection
{
    public static bool DoIntersect(LineSegment seg1, LineSegment seg2)
    {
        // 计算线段相交的逻辑（略）
        // 这里可以使用之前提到的相交检测算法
        return false; // 示例中返回假，实际应实现相交检测
    }
}

public class Game
{
    public void CheckBulletCollision(Bullet bullet, List<Enemy> enemies)
    {
        foreach (var enemy in enemies)
        {
            foreach (var hitbox in enemy.GetHitbox())
            {
                if (LineIntersection.DoIntersect(bullet.Path, hitbox))
                {
                    enemy.TakeDamage(10); // 假设每次命中造成10点伤害
                    return; // 一旦命中，退出循环
                }
            }
        }
    }
}

class Program
{
    static void Main(string[] args)
    {
        // 创建敌人
        List<Enemy> enemies = new List<Enemy>
        {
            new Enemy(new Point(5, 5), 2, 2),
            new Enemy(new Point(10, 10), 3, 3)
        };

        // 创建子弹
        Bullet bullet = new Bullet(new Point(0, 0), new Point(6, 6));

        // 检查子弹与敌人的碰撞
        Game game = new Game();
        game.CheckBulletCollision(bullet, enemies);
    }
}

5. 代码说明

  • Point 类：表示一个二维坐标点，包含 X 和 Y 属性。

  • LineSegment 类：表示一条线段，由起始点和结束点构成。它用于表示子弹的路径和敌人的碰撞体。

  • Enemy 类：

    • Position：敌人的位置。
    • Width 和 Height：敌人的宽度和高度，用于定义敌人的碰撞体。
    • Health：敌人的生命值，初始值为 100。
    • GetHitbox 方法：返回敌人的碰撞体，使用四条线段表示矩形的四个边。
    • TakeDamage 方法：处理敌人受到伤害的逻辑，减少生命值并输出当前生命值。

  • Bullet 类：表示子弹，包含一条 Path 属性，表示子弹的路径。

  • LineIntersection 类：

    • DoIntersect 方法：用于判断两条线段是否相交。这个方法的具体实现可以使用几何算法（如叉积法、参数方程法等），这里为了简化示例，暂时返回 false。

  • Game 类：

    • CheckBulletCollision 方法：检查子弹与所有敌人之间的碰撞。对于每个敌人，获取其碰撞体并与子弹的路径进行相交检测。如果发生碰撞，则调用 TakeDamage 方法处理伤害。

6. 碰撞检测的实现

在实际应用中，DoIntersect 方法需要实现线段相交的具体逻辑。以下是一个简单的线段相交检测的实现示例：

public static class LineIntersection
{
    public static bool DoIntersect(LineSegment seg1, LineSegment seg2)
    {
        // 获取线段的端点
        Point p1 = seg1.Start;
        Point p2 = seg1.End;
        Point p3 = seg2.Start;
        Point p4 = seg2.End;

        // 计算叉积
        double d1 = CrossProduct(p3, p4, p1);
        double d2 = CrossProduct(p3, p4, p2);
        double d3 = CrossProduct(p1, p2, p3);
        double d4 = CrossProduct(p1, p2, p4);

        // 检查线段是否相交
        if (d1 * d2 < 0 && d3 * d4 < 0)
        {
            return true; // 线段相交
        }

        // 处理共线的情况
        if (d1 == 0 && IsPointOnSegment(p1, p3, p4)) return true;
        if (d2 == 0 && IsPointOnSegment(p2, p3, p4)) return true;
        if (d3 == 0 && IsPointOnSegment(p3, p1, p2)) return true;
        if (d4 == 0 && IsPointOnSegment(p4, p1, p2)) return true;

        return false; // 线段不相交
    }

    private static double CrossProduct(Point p1, Point p2, Point p3)
    {
        return (p2.X - p1.X) * (p3.Y - p1.Y) - (p2.Y - p1.Y) * (p3.X - p1.X);
    }

    private static bool IsPointOnSegment(Point p, Point segStart, Point segEnd)
    {
        return Math.Min(segStart.X, segEnd.X) <= p.X && p.X <= Math.Max(segStart.X, segEnd.X) &&
               Math.Min(segStart.Y, segEnd.Y) <= p.Y && p.Y <= Math.Max(segStart.Y, segEnd.Y);
    }
}

7. 代码说明（相交检测）

  • CrossProduct 方法：计算两个向量的叉积，用于判断点的相对位置。叉积的符号可以用来判断点是否在直线的左侧或右侧。

  • IsPointOnSegment 方法：检查一个点是否在给定的线段上。通过比较点的坐标与线段的端点坐标来判断。

  • DoIntersect 方法：使用叉积判断两条线段是否相交，并处理共线的情况。

8. 总结

通过上述代码，我们实现了一个简单的子弹与目标碰撞检测系统。这个系统可以有效地判断子弹是否击中敌人，并处理相应的逻辑（如减少敌人的生命值）。以下是一些关键点：

  • 线段相交检测：使用叉积方法判断两条线段是否相交，能够处理一般情况和共线情况。
  • 敌人碰撞体：通过矩形的四条边来表示敌人的碰撞体，便于进行相交检测。
  • 子弹路径：子弹的路径通过线段表示，便于与目标进行碰撞检测。

9. 优化与扩展

在实际游戏开发中，碰撞检测可能会涉及大量的对象，因此需要考虑性能优化和扩展功能。以下是一些建议：

9.1. 空间划分
  • 四叉树或八叉树：使用空间划分数据结构（如四叉树或八叉树）来管理游戏中的对象。这样可以快速排除不在同一区域的对象，减少需要进行碰撞检测的对象数量。
9.2. 碰撞检测的层次化
  • 粗略碰撞检测：首先进行简单的形状（如矩形或圆形）碰撞检测，快速排除不相交的对象。只有在粗略检测通过后，才进行精确的线段相交检测。
9.3. 多线程处理
  • 并行处理：在多核处理器上，可以考虑将碰撞检测任务分配到多个线程中，以提高性能。
9.4. 子弹的生命周期管理
  • 对象池：使用对象池管理子弹的创建和销毁，避免频繁的内存分配和释放，提高性能。
9.5. 视觉反馈
  • 命中效果：在子弹击中目标时，可以添加视觉效果（如爆炸、闪烁等）和声音效果，增强游戏的沉浸感。

10. 示例扩展

以下是一个简单的扩展示例，展示如何实现对象池来管理子弹：

using System.Collections.Generic;

public class BulletPool
{
    private Queue<Bullet> _pool = new Queue<Bullet>();
    private int _maxSize;

    public BulletPool(int maxSize)
    {
        _maxSize = maxSize;
    }

    public Bullet GetBullet(Point start, Point end)
    {
        if (_pool.Count > 0)
        {
            Bullet bullet = _pool.Dequeue();
            bullet.Path = new LineSegment(start, end); // 重置子弹路径
            return bullet;
        }
        else
        {
            return new Bullet(start, end); // 创建新子弹
        }
    }

    public void ReturnBullet(Bullet bullet)
    {
        if (_pool.Count < _maxSize)
        {
            _pool.Enqueue(bullet); // 返回到池中
        }
    }
}

11. 总结与展望

通过上述的实现和扩展，我们可以构建一个高效的子弹与目标碰撞检测系统。随着游戏的复杂性增加，可能还需要考虑更多的因素，如不同类型的子弹、目标的移动、子弹的速度等。

在未来的开发中，可以继续探索以下方向：

  • 多种子弹类型：不同的子弹可以有不同的行为（如穿透、爆炸等）。
  • 动态目标：处理移动目标的碰撞检测，可能需要预测目标的位置。
  • 网络同步：在多人游戏中，确保子弹的状态在网络中同步。

通过不断优化和扩展，能够提升游戏的体验和性能，使其更加吸引玩家。

线段相交检测的原理

在进行线段相交检测时，使用叉积的符号来判断两条线段的端点是否在不同的侧是一个有效的方法。以下是更详细的解释和步骤。

线段相交检测的原理

假设我们有两条线段：

  • 线段1：从点 ( A ) 到点 ( B )（即 ( AB )）
  • 线段2：从点 ( C ) 到点 ( D )（即 ( CD )）

我们可以通过计算叉积来判断这两条线段是否相交。具体步骤如下：

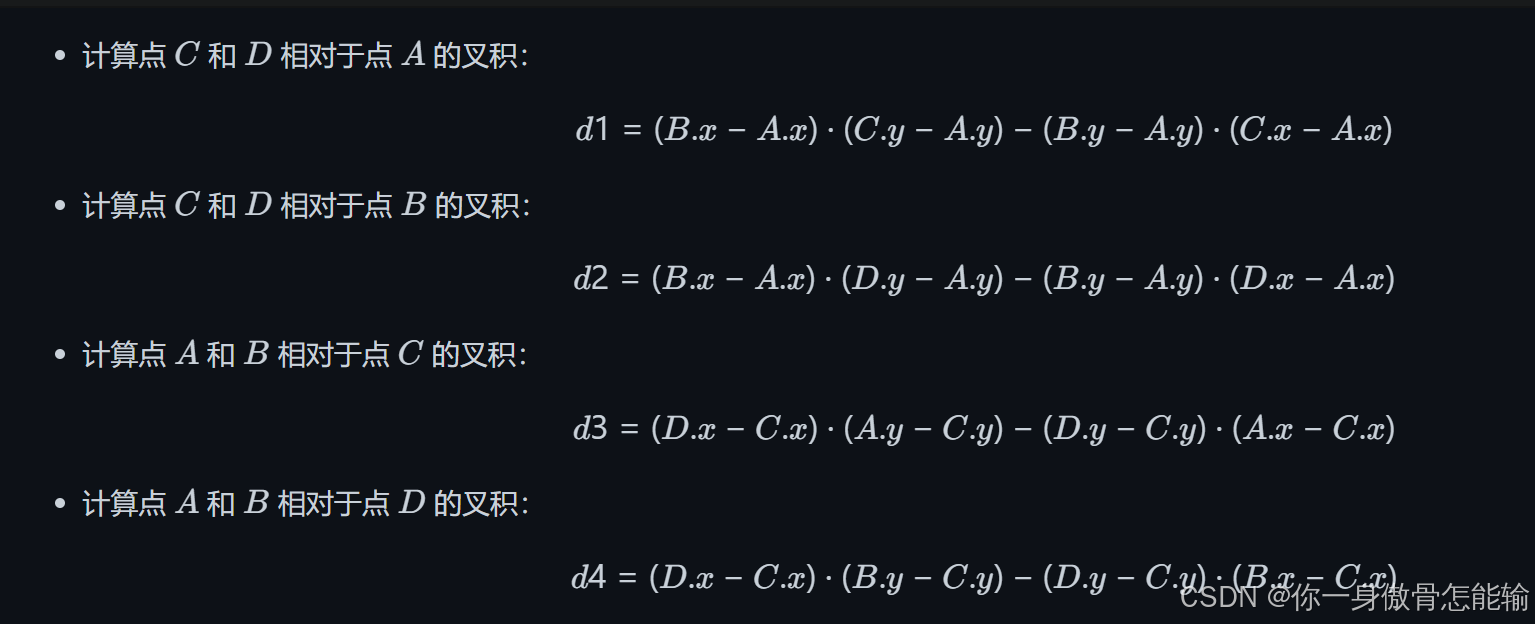

  1. 计算叉积：

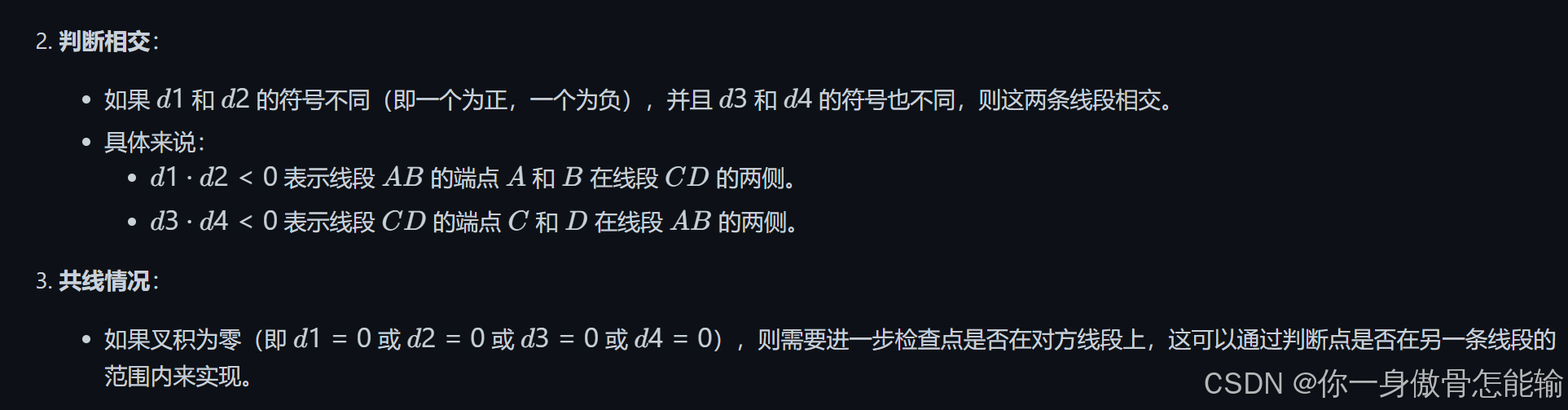

    在这里插入图片描述

在这里插入图片描述

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

你一身傲骨怎能输

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
