卡通渲染（Toon Rendering）

卡通渲染（Toon Rendering，又称Cel Rendering）是一种特殊形式的非真实感渲染（NPR），因其独特的视觉风格和感染力而备受关注。这种渲染风格常常给人以童趣和轻松的感觉，广泛应用于动画、游戏和插画等领域。

卡通渲染的魅力

卡通渲染之所以受到欢迎，部分原因可以追溯到Scott McCloud在其经典著作《Understanding Comics》中提出的“通过简化进行增强”（Amplification Through Simplification）理论。该理论指出，通过简化视觉元素并剔除多余的细节，可以更有效地突出主题相关的信息。大多数观众对用简单风格描绘的卡通形象更容易产生共鸣，因为这些形象往往更具表现力和情感。

卡通渲染的基本要素

卡通渲染的基本要素可以概括为以下三点：

锐利的阴影（Sharp Shadows）
卡通渲染通常使用明显的阴影效果，以增强形象的立体感和视觉冲击力。这种阴影往往是锐利的，形成鲜明的对比。
少有或没有高亮的点（Little or No Highlight）
与真实感渲染不同，卡通渲染通常不强调高光效果，或者仅使用极少的高光。这使得整体效果更加平面化，符合卡通风格的特征。
对物体轮廓进行描边（Outline Around Objects）
在卡通渲染中，物体的轮廓通常会被描绘成黑色或深色，以增强视觉效果。这种描边技术使得角色和物体更加突出，形成鲜明的视觉风格。

卡通渲染的实现方法

卡通渲染有多种实现方法，以下是一些常见的技术：

纹理量化
对于含有纹理但没有光照的模型，可以通过对纹理进行量化来近似实现实心填充颜色的卡通风格。这种方法通过减少颜色的种类，使得图像看起来更为简单和统一。
明暗处理
明暗处理是卡通渲染的关键部分，常见的两种方法包括：
- 实心颜色填充：将多边形区域用实心颜色填充，虽然这种方法简单，但实用价值有限。
- 2-tone方法（硬着色方法）：使用两种颜色来表示光照效果和阴影区域。通过将传统光照方程的元素重新映射到不同的调色板上，可以实现这种效果。
轮廓描绘
一般使用黑色来绘制图形的轮廓，以增强卡通视觉效果。这种描边技术使得角色和物体在视觉上更加突出。

着色方法的具体实现

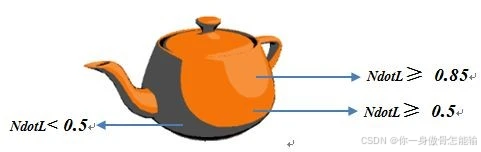

在具体的着色方法中，可以在Fragment Shader中测试每个像素的漫反射（diffuse）中的N·L值（法向量与光源方向的点积）。通过将漫反射形成一个阶梯函数，不同的N·L区域对应不同的颜色。这种方法使得不同的漫反射强度值能够被映射到不同的像素颜色，从而实现卡通风格的着色效果。

总结

卡通渲染作为一种独特的非真实感渲染风格，以其简化的视觉表现和强烈的情感传达能力，广泛应用于动画、游戏和插画等领域。通过锐利的阴影、简化的高光和明显的轮廓描边，卡通渲染能够创造出富有表现力的视觉效果，吸引观众的注意力。随着计算机图形学技术的不断发展，卡通渲染的实现方法也在不断演进，为创作者提供了更多的创作自由和可能性。
在这里插入图片描述
图7 真实感光照模型和卡通着色模型

卡通渲染（Toon Rendering）算法

卡通渲染（Toon Rendering）算法是一种用于生成卡通风格图像的技术，通常用于动画、游戏和插画等领域。其主要目标是通过简化和风格化的方式，创造出具有独特视觉效果的图像。以下是一些常见的卡通渲染算法和实现步骤：

1. 基本步骤

卡通渲染的基本步骤通常包括以下几个方面：

1.1 准备模型和纹理

3D模型：首先需要一个3D模型，通常包括顶点、法线和纹理坐标。
纹理：可以使用简单的颜色纹理，或者为模型添加细节纹理。

1.2 光照计算

光源设置：定义场景中的光源，包括位置、颜色和强度。
法向量计算：计算每个顶点的法向量，以便进行光照计算。

2. 阶梯光照（Step Lighting）

卡通渲染的一个关键特征是使用阶梯光照来简化光照效果。以下是实现步骤：

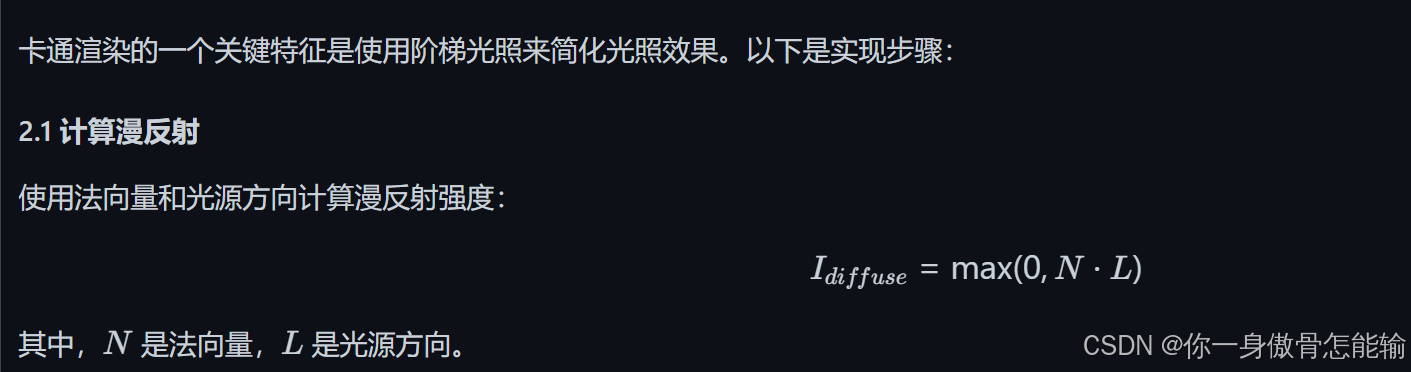

2.1 计算漫反射

在这里插入图片描述

2.2 阶梯函数

将漫反射强度映射到离散的颜色值。可以使用一个简单的阶梯函数来实现：

def step_function(value):
    if value > 0.8:
        return color1  # 高光区域
    elif value > 0.5:
        return color2  # 中间阴影区域
    else:
        return color3  # 深阴影区域

2.3 应用颜色

根据计算出的漫反射强度，使用阶梯函数为每个像素分配颜色。

3. 轮廓描边（Outline Rendering）

轮廓描边是卡通渲染的另一个重要特征，通常通过以下步骤实现：

3.1 轮廓检测

使用法向量和视线方向计算轮廓。可以通过以下方法实现：

法线与视线的角度：如果法线与视线的夹角大于某个阈值，则认为该边缘是轮廓。

3.2 轮廓绘制

在渲染过程中，使用黑色或深色绘制轮廓。可以通过以下方式实现：

后处理效果：在渲染完成后，对图像进行后处理，使用边缘检测算法（如Sobel算子）来提取轮廓。

4. 实现示例

以下是一个简单的伪代码示例，展示了如何在Fragment Shader中实现卡通渲染：

// Fragment Shader
uniform vec3 lightPosition;
uniform vec3 lightColor;
uniform vec3 outlineColor;

void main() {
    vec3 normal = normalize(v_normal); // 法向量
    vec3 lightDir = normalize(lightPosition - v_position); // 光源方向

    // 漫反射计算
    float diffuse = max(dot(normal, lightDir), 0.0);

    // 阶梯光照
    vec3 color;
    if (diffuse > 0.8) {
        color = vec3(1.0, 1.0, 1.0); // 高光区域
    } else if (diffuse > 0.5) {
        color = vec3(0.5, 0.5, 0.5); // 中间阴影区域
    } else {
        color = vec3(0.2, 0.2, 0.2); // 深阴影区域
    }

    // 轮廓检测
    float edge = step(0.5, abs(dot(normal, lightDir)));
    color = mix(color, outlineColor, edge); // 混合轮廓颜色

    gl_FragColor = vec4(color, 1.0);
}
