基于图像处理的描边

基于图像处理的描边（Silhouetting by Image Processing）是一种后处理技术，主要通过对渲染结果进行图像处理来生成轮廓效果。这种方法通常在渲染管线的最后阶段应用，利用各种缓冲区（如Z缓冲区、法线缓冲区等）来检测轮廓线。以下是对该方法的详细分析，包括其原理、实现步骤、优缺点以及适用场景。

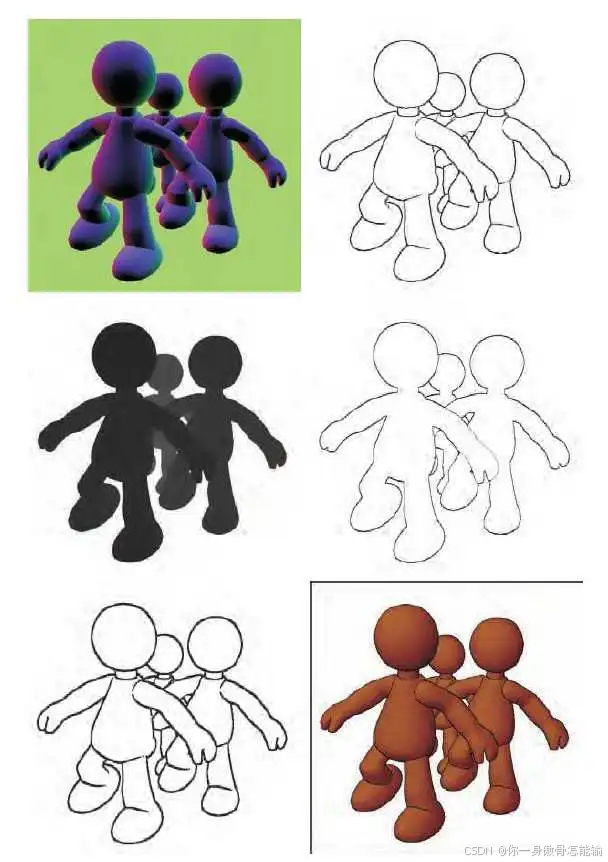

图12 基于图像处理的描边

原理

基于图像处理的描边方法主要依赖于以下几个关键点：

1. Z缓冲不连续性：通过分析Z缓冲区中相邻像素的深度值，寻找深度值的突变（不连续性），可以确定物体的轮廓线。这是因为在物体的边缘，深度值会发生显著变化。

2. 法线不连续性：通过计算邻接表面法线向量的变化，可以检测到表面之间的分界线。这些分界线通常也是轮廓线。

3. 环境色检测：利用环境光照或背景色的变化，可以帮助检测一些可能被前两种方法遗漏的边缘。

实现步骤

1. 渲染场景：

   • 首先，渲染场景并生成必要的缓冲区，如颜色缓冲区、Z缓冲区和法线缓冲区。

2. 计算Z缓冲不连续性：

   • 遍历Z缓冲区，比较每个像素与其相邻像素的深度值。
   • 如果相邻像素的深度值差异超过某个阈值，则标记该像素为轮廓线。

3. 计算法线不连续性：

   • 遍历法线缓冲区，计算每个像素的法线与其相邻像素的法线之间的差异。
   • 如果法线差异超过某个阈值，则标记该像素为轮廓线。

4. 环境色检测：

   • 通过分析颜色缓冲区，寻找颜色变化显著的区域，进一步确定轮廓线。

5. 合成轮廓效果：

   • 将检测到的轮廓线与原始图像合成，通常使用黑色或其他颜色来描绘轮廓。

优缺点

优点：

• 灵活性：可以在不改变渲染模型的情况下，灵活地添加轮廓效果。
• 适用性广：适用于各种类型的模型和场景，尤其是复杂的几何形状。
• 后处理效果：可以与其他后处理效果（如模糊、色彩校正等）结合使用，增强视觉效果。

缺点：

• 性能开销：需要额外的缓冲区和计算，可能增加渲染负担。
• 边缘检测精度：依赖于阈值设置，可能导致漏检或误检，尤其在复杂场景中。
• 依赖于渲染质量：如果原始渲染质量较低，可能影响轮廓效果的清晰度。

适用场景

• 实时渲染：适合用于游戏和实时应用，能够快速生成轮廓效果。
• 艺术风格化：可以用于艺术风格化的渲染，增强视觉表现。
• 复杂场景：适合处理复杂几何形状的模型，能够清晰地显示轮廓。

改进方向

• 自适应阈值：根据场景的复杂性动态调整阈值，以提高边缘检测的准确性。
• 多通道结合：结合多个缓冲区的信息（如Z缓冲、法线缓冲、颜色缓冲）来提高轮廓检测的精度。
• 优化性能：通过减少不必要的计算或使用更高效的算法，降低性能开销。

总结

基于图像处理的描边是一种灵活且强大的轮廓描边技术，能够在后处理阶段为渲染结果添加清晰的轮廓效果。尽管存在一些局限性，但通过合理的改进和结合其他技术，可以在视觉效果和性能之间取得良好的平衡。这种方法特别适合需要强调细节和轮廓的应用，如动画、游戏和可
