矢量图形绘制介绍

矢量图形绘制介绍

矢量图形是一种通过数学公式进行描述的图形类型，与位图不同，矢量图形具有无限的缩放能力而不会失真。这使得矢量图形非常适合用于需要动态缩放的内容，如字体、图标和用户界面设计。

1. 矢量图形的基本构成

一个矢量图形通常由多个路径（path）组成。每个路径由以下基本元素构成：

1. 起始点：

   • 路径的起点，标志着路径的开始位置。起始点的坐标通常以二维坐标系中的 (x, y) 形式表示。

2. 中继点：

   • 路径上的控制点，用于定义曲线的形状。中继点的数量和位置直接影响路径的曲线特征。根据不同的曲线类型（如直线、二次B样条、三次B样条等），中继点的数量和作用也会有所不同。例如：
     • 直线：只有起始点和结束点，没有中继点。
     • 二次B样条曲线：由一个起始点、一个中继点和一个结束点构成。
     • 三次B样条曲线：由一个起始点、两个中继点和一个结束点构成。

3. 结束点：

   • 路径的终点，标志着路径的结束位置。结束点的坐标同样以 (x, y) 形式表示。如果路径是闭合的，结束点的坐标与起始点的坐标相同。

其他相关概念

• 闭合路径：

  • 如果路径的起始点和结束点重合，则该路径被称为闭合路径，通常用于填充操作。

• 轮廓（Contour）：

  • 闭合路径通常被称为轮廓，轮廓所包围的区域可以进行填充。

• 曲线段：

  • 路径由多个中继点分割成多个曲线段，每个曲线段可以使用不同的数学公式进行描述，形成一个完整的路径。

通过这些基本构成元素，矢量图形能够灵活地表示各种形状和图案，适用于多种设计和应用场景。

2. 曲线的类型

路径可以由多个曲线段组成，每个曲线段可以使用不同的数学公式进行描述。常见的曲线类型包括：

• 直线：最基本的线段。
• 二次B样条曲线：由一个起点、一个控制点和一个终点定义的曲线。
• 三次B样条曲线：由一个起点、两个控制点和一个终点定义的曲线。
• 圆和椭圆：用于表示圆形和椭圆形的曲线段。

不同的图形标准对曲线的支持程度不同。例如，TrueType标准仅支持直线和二次B样条曲线，而SVG标准则支持所有上述类型的曲线。

3. 轮廓与缠绕顺序

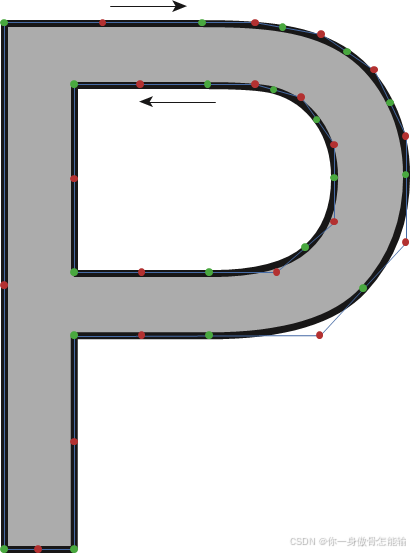

在使用路径表示轮廓时，可以使用另一个轮廓来描述填充区域中“挖空”的部分，以表示更复杂的图形。系统通常使用缠绕顺序（Winding Order）来区分图形的外轮廓和内轮廓。一般来说，顺时针排列的控制点被视为外轮廓，而逆时针排列的控制点则被视为内轮廓。

4. 点在填充区域内的判断

为了判断一个点是否位于填充区域内，可以从该点出发，向任意方向投射射线。根据数学原理，如果一个点在填充区域内，则射线与图形轮廓的交点数量为奇数；如果在填充区域外，则交点数量为偶数。通常使用缠绕计数（Winding Number）来记录相交情况，最终的缠绕计数不为0则说明该点在填充区域内。

5. 扫描线遍历

由于CPU逐像素进行矢量渲染，通常采用扫描线遍历（Scanline Traversal）的方法进行射线检测。该方法从左到右逐行进行射线投射，读取每行中像素位置右侧的所有相交点，通过计算缠绕计数来确定每个像素是否在填充区域内。这种方法对CPU缓存友好，因此在CPU矢量渲染中被广泛应用。

总结

矢量图形绘制是一种高效且灵活的图形表示方式，适用于多种应用场景。通过理解其基本构成、曲线类型、轮廓定义及填充判断方法，可以更好地利用矢量图形技术进行图形设计和开发。
