- SDC格式的约束可以大致分为以下几种:
- 时序约束,Constraints for timing
- 面积与功率约束,Constraints for area and power
- 设计规则约束,Constraints for design rules
- 接口约束,Constraints for interfaces
- 特定模式和配置约束, Constraints for specific modes and configurations
- 设计要求的异常,Exceptions to design requirements
- 其他命令,Miscellaneous commands
一些约束可能属于多个类别。
4.1 时序约束,Constraints for timing
- 时序约束为影响工作频率的设计参数提供指导。它包括指定时钟特性、端口延迟、引脚和路径的命令
4.2 面积与功率约束,Constraints for area and power
- 面积与功率约束包括为面积和功率提供指导的命令,其中设计必须适合面积和功率要求要达到最优。
4.3 设计规则约束,Constraints for design rules
- 设计规则约束包括为目标技术的某些要求提供指导的命令。

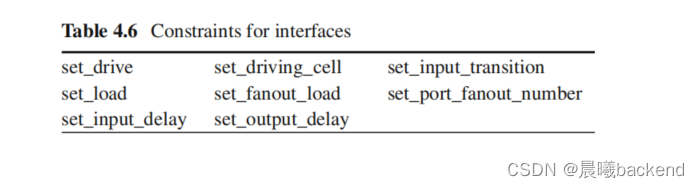

4.4 接口约束,Constraints for interfaces
- 接口约束包括为假想设计提供指导的命令,此设计需要构造电路单元,同时这些电路单元与子系统、芯片或SoC相连或与之交互。

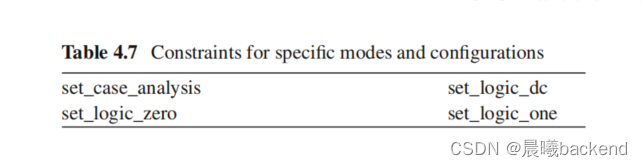

4.5 特定模式和配置约束, Constraints for specific modes and configurations
- 帮助设计人员对端口和引脚的允许值做出假设。通过在特定工作模式或任意工作模式下明确排除不可能出现的情况,这些命令有助于
对特定模式的设计进行更好地优化。

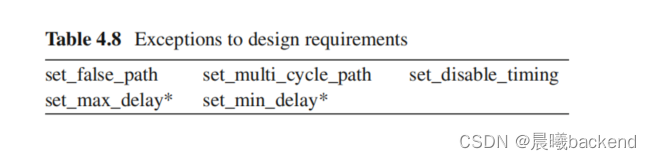

4.6 设计要求的异常,Exceptions to design requirements

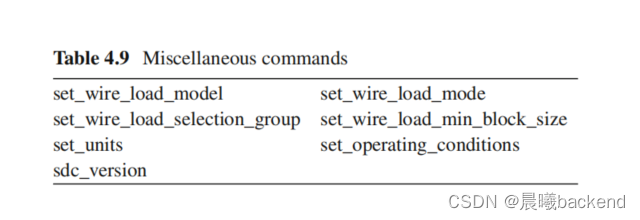

4.7 其他命令,Miscellaneous commands

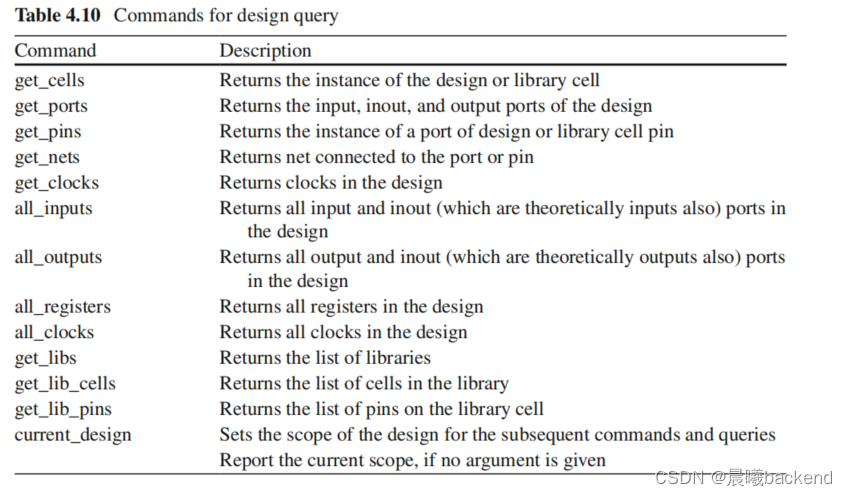

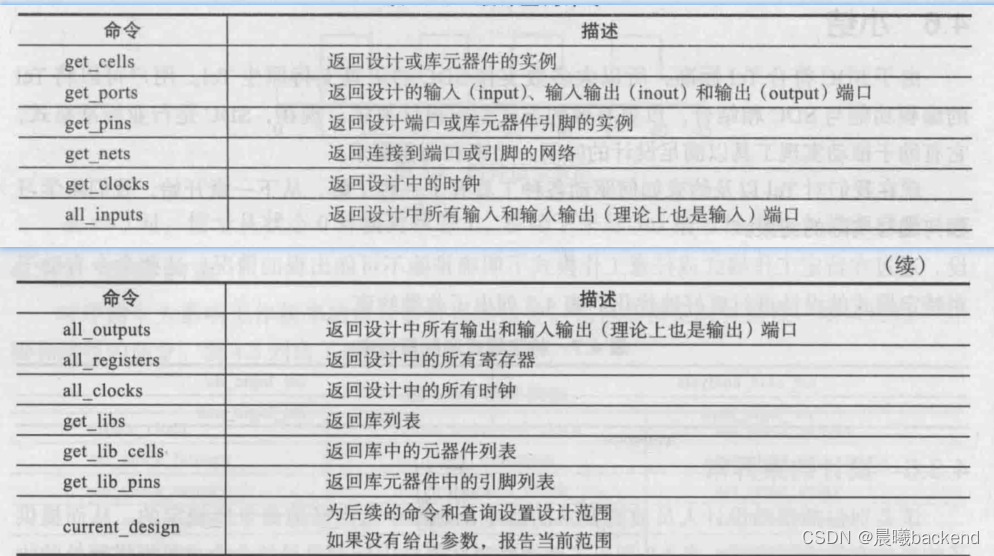

4.8 Design Query in SDC(SDC中的设计查询)
- SDC标准还提供了访问有关设计信息的一种方法,以便于设计查询、遍历和浏览。将它们与SDC约束和Tcl脚本结合使用,可以有效地将设计要求应用于设计中的正确位置。
