为什么mos管反相器要用pmos管和nmos管构成

为什么mos管反相器要用pmos管和nmos管构成

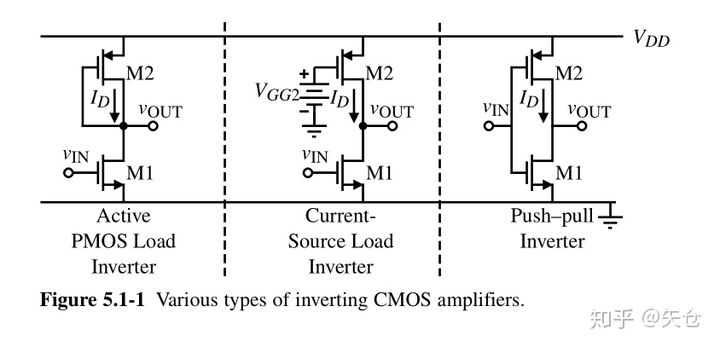

在 Phillip E. Allen所著的 CMOS Analog Circuit Design 中，反相器(Inverter)涵盖了一系列电路，如下图。实际上任何放大倍数为负的放大器均可认为是反相器

早期的工艺一般仅支持NMOS，一样可以实现逻辑功能。现在采用NMOS+PMOS主要是因为这种结构具有更高的放大倍数，同时MOSFET所占的面积往往远小于电阻的面积，leakage也更小

反相器大概有这么几个重要的指标需要留意：静态电流：电流直接决定功耗，决定焦耳热，在大规模下对性能的影响非常大。单用n或者pMOS，在其中一个逻辑态电流一直是通的。而CMOS只有在过渡时短暂有较大的电流，在稳态没有显著电流。VTC性能：包括放大倍数、阈值电压、抗噪音能力、过渡区域坡度等等。在处理高频信号时这些指标非常重要。如果反相器不能“干净利落”地实现过渡，那么在处理高频信号会导致失真。元件大小：在集成电路里，电阻相比之下更占空间，能不用就不用。在考虑这些额外指标之后，你会发现CMOS在这些方面都有无与伦比的优越性。因此在实际应用中，CMOS反相器是绝对的主流。

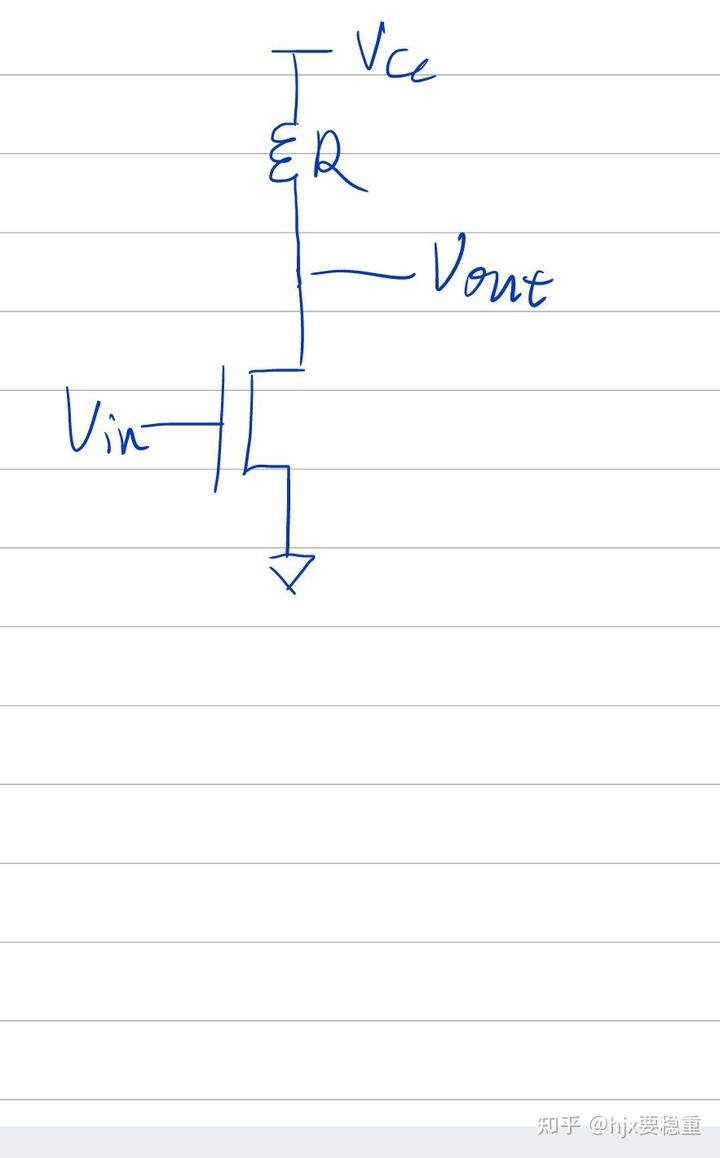

只用一个mos的话，肯定需要上拉电阻。在有上拉电阻的时候，这个反相器静态电流比pmos＋nmos的结构要大不少。静态功耗就大了。CMOS工艺就是指把NMOS和PMOS做在一个基板上，成对出现。用pmos＋nmos做反相器很自然。你上拉需要的电阻怎么来，只能用polysi实现。

输入低电平，管子截止，输出高电平，这要求上拉电阻阻值尽可能小输入高电平，管子导通，输出电平下拉到地，这要求上拉电阻尽可能大单个mos管无法满足两个要求，所以一定不能同时输出高质量的低电平和高电平。与此同时，输入高电平的时候，管子的功耗非常大，这是不符合现代电路的要求的。因此，人们发明了CMOS，规定PMOS上拉，NMOS下拉，反相器静态工作时总能输出高质量的高低电平且不依赖于上拉/下拉电阻，并且获得了很低的静态功耗。
