三菱MR-JE伺服在脉冲轴控制上的应用，常用参数设置如下：

1、常用参数

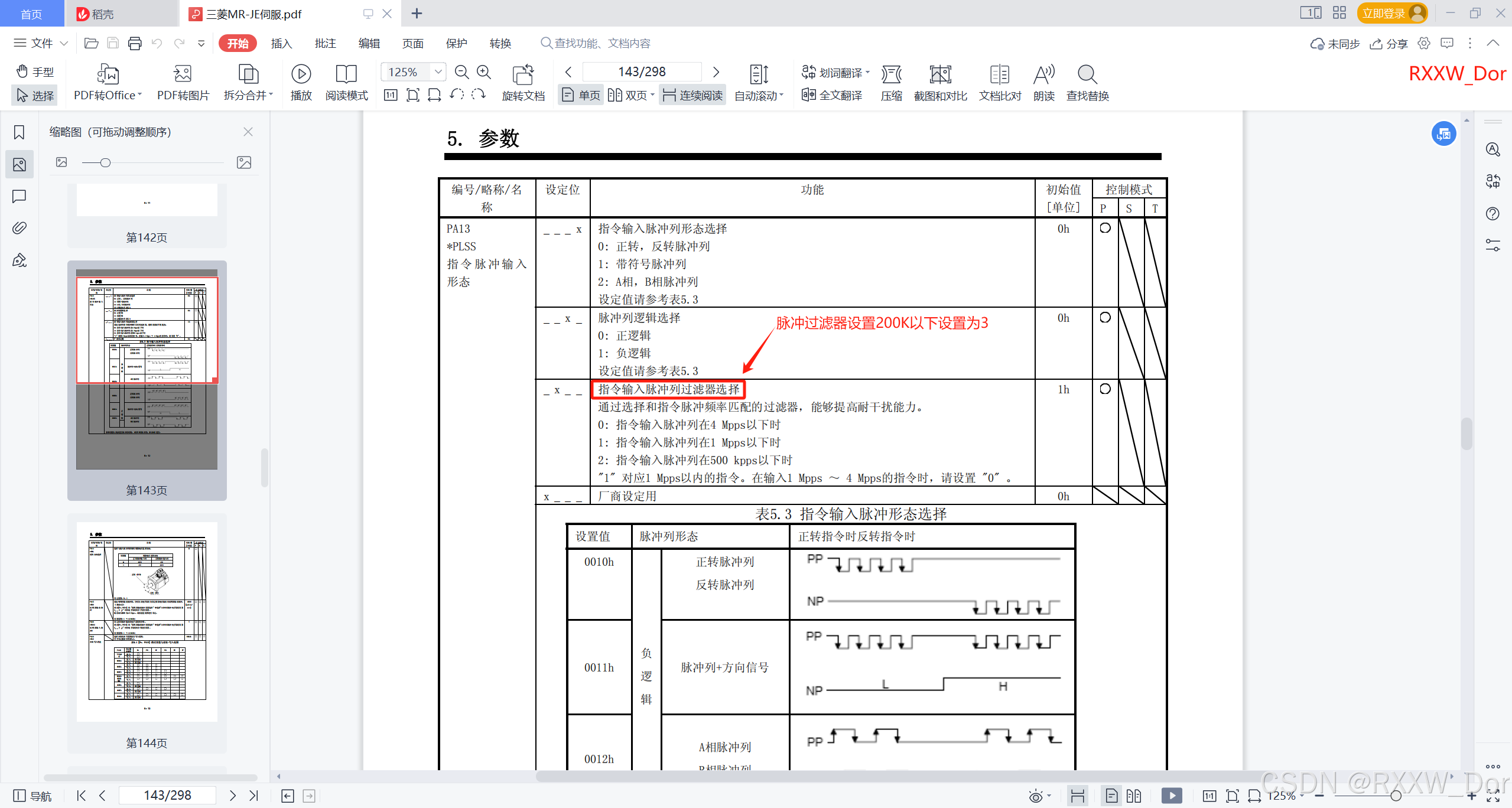

指令输入脉冲形态参数PA13需要特别注意，对输入脉冲需要启用合适的滤波器，这里由于是PLC发送的脉冲频率往往都是小于200K的所以PA13设置为0301，否则发送脉冲控制伺服不正常(嘎嘎响....) 其实和增益、惯量比都没有关系。

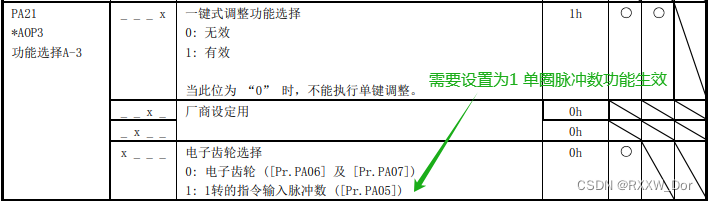

2、单圈所需脉冲数功能生效

PA21需要设置，否则PLC发送脉冲，伺服电机转速任然很慢。脉冲频率和电机速度对应关系不正确时需要检查此参数。

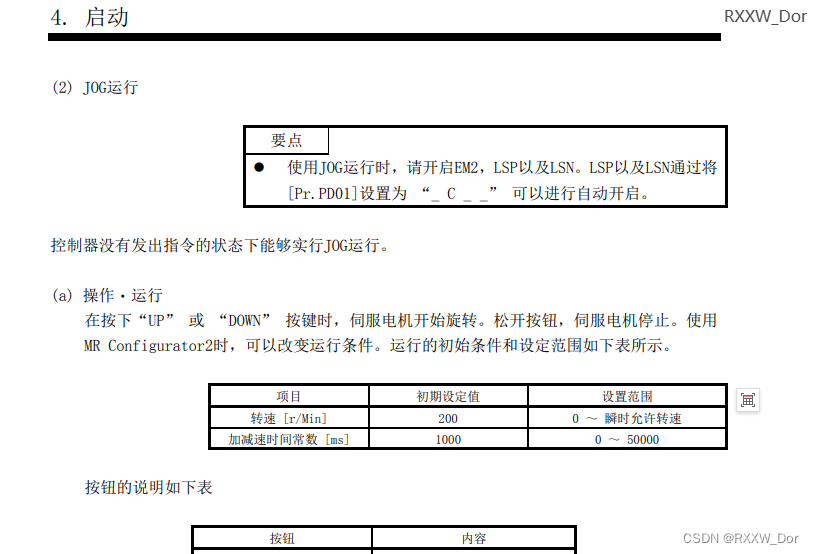

3、JOG运行

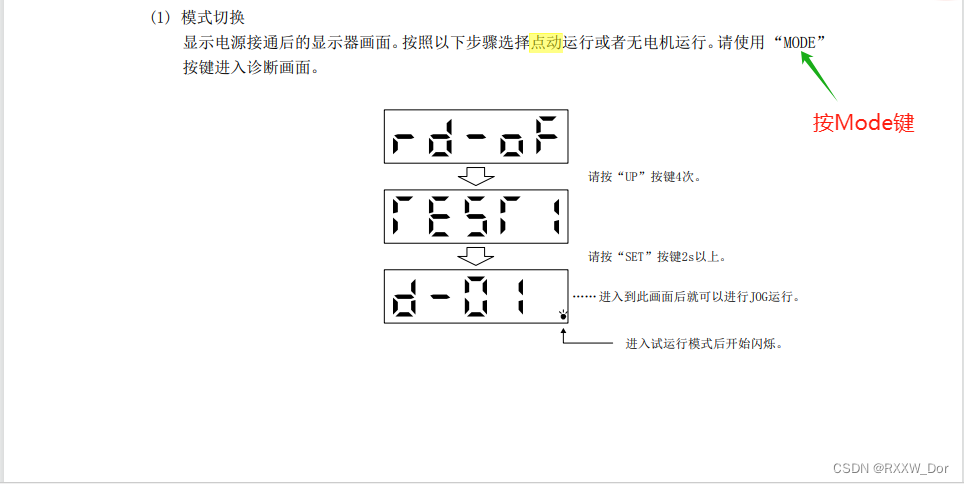

4、点动
