镜面反射是计算机图形学中重要的光照模型之一，主要用于模拟光线在光滑表面上的反射效果。以下是对镜面反射的详细解释，包括其计算方法和相关公式。

镜面反射的基本概念

  1. 镜面反射：

    • 镜面反射是指光线照射到光滑表面时，光线按照反射定律反射，形成清晰的反射图像。与漫反射不同，镜面反射的亮度和方向性更强，通常依赖于观察者的视角。

  2. 反射向量：

    • 在镜面反射中，光线的反射方向可以通过反射向量来计算。反射向量是入射光线相对于表面法线的反射方向。

镜面反射强度的计算

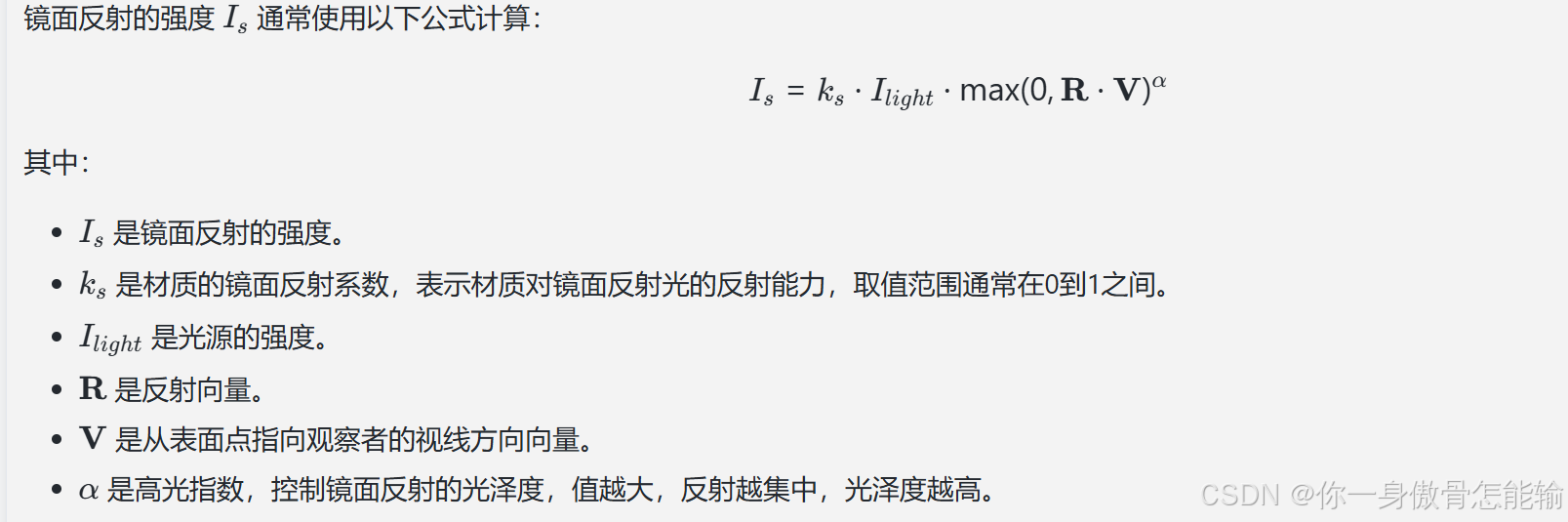

在这里插入图片描述

反射向量的计算

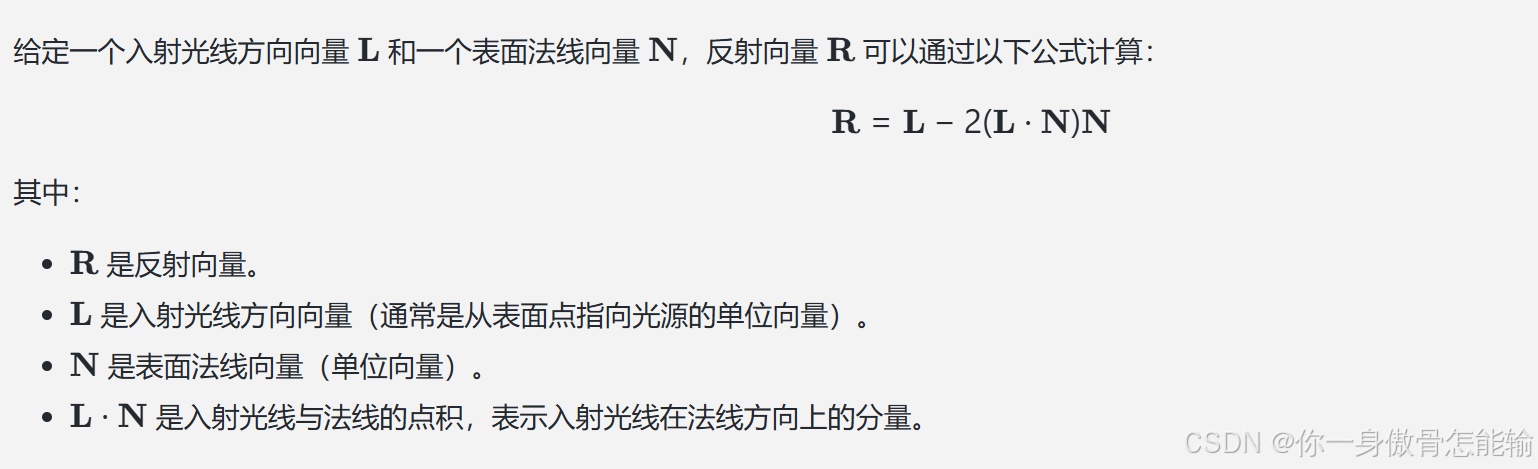

在这里插入图片描述

示例代码

以下是一个简单的示例，展示如何计算镜面反射强度：

public class Vector3
{
    public float X { get; }
    public float Y { get; }
    public float Z { get; }

    public Vector3(float x, float y, float z)
    {
        X = x;
        Y = y;
        Z = z;
    }

    // 计算向量的点积
    public static float Dot(Vector3 a, Vector3 b)
    {
        return a.X * b.X + a.Y * b.Y + a.Z * b.Z;
    }

    // 向量单位化
    public Vector3 Normalize()
    {
        float length = (float)Math.Sqrt(X * X + Y * Y + Z * Z);
        if (length == 0) return new Vector3(0, 0, 0); // 防止除以零
        return new Vector3(X / length, Y / length, Z / length);
    }

    // 向量减法
    public static Vector3 operator -(Vector3 a, Vector3 b)
    {
        return new Vector3(a.X - b.X, a.Y - b.Y, a.Z - b.Z);
    }

    // 反射向量计算
    public static Vector3 Reflect(Vector3 L, Vector3 N)
    {
        return L - 2 * Dot(L, N) * N;
    }
}

// 镜面反射计算示例
public class LightingExample
{
    public static void Main()
    {
        // 材质的镜面反射系数
        float ks = 0.5f; // 取值范围 [0, 1]

        // 光源强度
        float I_light = 1.0f; // 假设光源强度为1.0

        // 表面法线
        Vector3 normal = new Vector3(0, 0, 1).Normalize(); // 假设法线指向z轴正方向

        // 光源方向
        Vector3 lightPosition = new Vector3(10, 10, 10); // 光源位置
        Vector3 pixelPosition = new Vector3(1, 1, 1); // 表面点位置
        Vector3 lightDir = (lightPosition - pixelPosition).Normalize(); // 计算光源方向

        // 观察者视线方向
        Vector3 viewPosition = new Vector3(1, 1, 5); // 观察者位置
        Vector3 viewDir = (viewPosition - pixelPosition).Normalize(); // 计算视线方向

        // 计算反射向量
        Vector3 reflection = Vector3.Reflect(lightDir, normal);

        // 高光指数
        float alpha = 32.0f; // 控制光泽度

        // 计算镜面反射
        float specularIntensity = ks * I_light * (float)Math.Pow(Math.Max(0, Vector3.Dot(reflection, viewDir)), alpha);

        // 输出结果
        Console.WriteLine($"镜面反射强度: {specularIntensity}");
    }
}

代码说明

  1. Vector3 类：定义了一个简单的三维向量类，包含了向量的基本操作，如点积、单位化、向量减法和反射向量计算。
  2. 镜面反射计算：
    • 材质的镜面反射系数 ( k_s ) 和光源强度 ( I_{light} ) 被定义。
    • 表面法线、光源方向和观察者视线方向被计算并单位化。
    • 计算反射向量，并使用公式计算镜面反射强度。

总结

镜面反射是计算机图形学中重要的光照模型之一，通过反射向量和观察者视线方向的点积，可以有效地模拟光线在光滑表面上的反射效果。通过调整镜面反射系数和高光指数，可以实现不同的光泽度和反射效果，使得场景中的物体看起来更加真实。

计算反射向量

计算反射向量是计算机图形学中的一个重要步骤，尤其是在处理光照和反射效果时。反射向量是入射光线相对于表面法线的反射方向。以下是计算反射向量的详细步骤和公式。

反射向量的计算公式

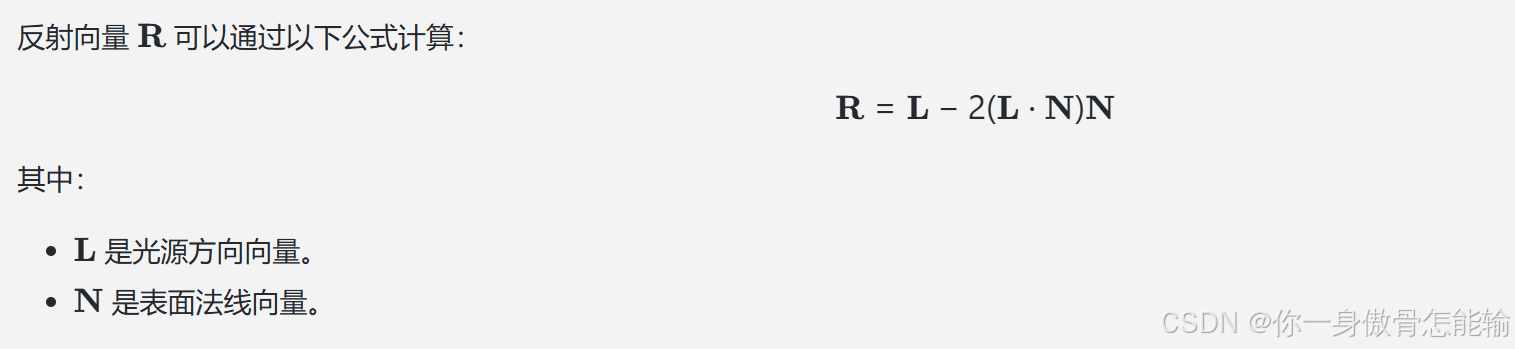

在这里插入图片描述

计算步骤

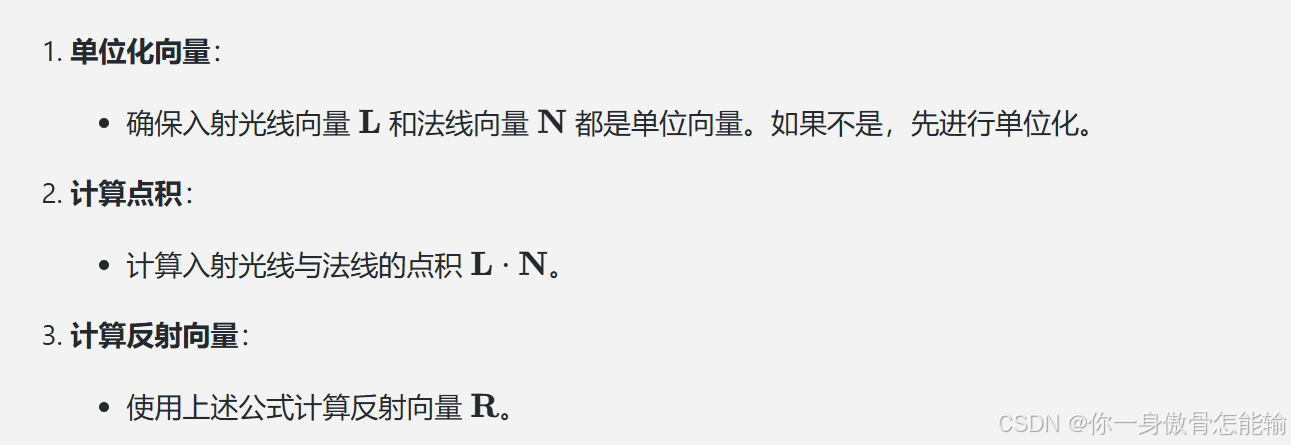

在这里插入图片描述

示例代码

以下是一个简单的 C# 示例，展示如何计算反射向量：

public class Vector3
{
    public float X { get; }
    public float Y { get; }
    public float Z { get; }

    public Vector3(float x, float y, float z)
    {
        X = x;
        Y = y;
        Z = z;
    }

    // 计算向量的点积
    public static float Dot(Vector3 a, Vector3 b)
    {
        return a.X * b.X + a.Y * b.Y + a.Z * b.Z;
    }

    // 向量单位化
    public Vector3 Normalize()
    {
        float length = (float)Math.Sqrt(X * X + Y * Y + Z * Z);
        if (length == 0) return new Vector3(0, 0, 0); // 防止除以零
        return new Vector3(X / length, Y / length, Z / length);
    }

    // 向量减法
    public static Vector3 operator -(Vector3 a, Vector3 b)
    {
        return new Vector3(a.X - b.X, a.Y - b.Y, a.Z - b.Z);
    }

    // 向量乘以标量
    public static Vector3 operator *(Vector3 a, float scalar)
    {
        return new Vector3(a.X * scalar, a.Y * scalar, a.Z * scalar);
    }

    // 反射向量计算
    public static Vector3 Reflect(Vector3 L, Vector3 N)
    {
        // 确保法线是单位向量
        N = N.Normalize();
        // 计算反射向量
        return L - N * (2 * Dot(L, N));
    }
}

// 使用示例
public class ReflectionExample
{
    public static void Main()
    {
        // 入射光线方向（假设为单位向量）
        Vector3 lightDir = new Vector3(1, -1, 0).Normalize(); // 从上方斜向下照射
        // 表面法线（假设为单位向量）
        Vector3 normal = new Vector3(0, 0, 1).Normalize(); // 指向z轴正方向

        // 计算反射向量
        Vector3 reflection = Vector3.Reflect(lightDir, normal);

        // 输出结果
        Console.WriteLine($"反射向量: ({reflection.X}, {reflection.Y}, {reflection.Z})");
    }
}

代码说明

  1. Vector3 类：定义了一个简单的三维向量类，包含了向量的基本操作，如点积、单位化、向量减法和反射向量计算。
  2. 反射向量计算：
    • 在 Reflect 方法中，首先确保法线向量是单位向量，然后使用反射公式计算反射向量。
  3. 使用示例：
    • 在 Main 方法中，定义了入射光线方向和表面法线，计算并输出反射向量。

总结

反射向量的计算是实现光照和反射效果的基础。通过使用入射光线和法线的点积，可以有效地计算出反射向量，从而在计算机图形学中实现真实的光照效果。

高光指数

高光指数（Specular Exponent）是计算机图形学中用于控制镜面反射高光效果的一个重要参数。它决定了表面反射光的集中程度和光泽度。高光指数的值越高，反射的光越集中，表面看起来越光滑和有光泽；反之，值越低，反射的光越分散，表面看起来越粗糙。

高光指数的作用

  1. 控制光泽度：

    • 高光指数影响高光的大小和强度。高光指数较高时，反射光的范围较小，形成的高光点更亮且更小，给人一种光滑的感觉；而高光指数较低时，高光点较大且较暗，表面看起来更粗糙。

  2. 模拟材质特性：

    • 不同材质的表面特性不同，例如金属表面通常具有较高的高光指数，而木材或石材等表面则具有较低的高光指数。通过调整高光指数，可以更好地模拟真实世界中的材质。

高光指数的计算

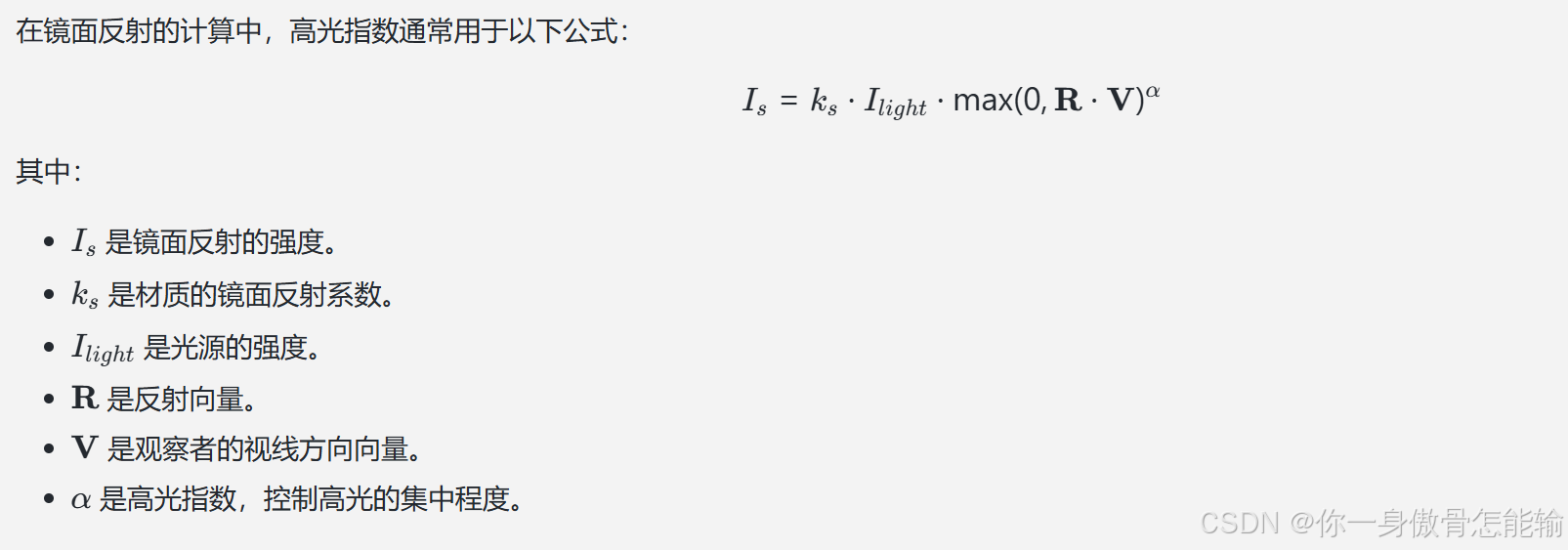

在这里插入图片描述

高光指数的选择

  • 低值（如 1-10）：适用于粗糙表面，如木材、石材等。
  • 中值（如 10-30）：适用于一般的表面，如塑料、涂料等。
  • 高值（如 30-100）：适用于光滑表面，如金属、玻璃等。

示例代码

以下是一个简单的 C# 示例，展示如何使用高光指数计算镜面反射强度：

public class Vector3
{
    public float X { get; }
    public float Y { get; }
    public float Z { get; }

    public Vector3(float x, float y, float z)
    {
        X = x;
        Y = y;
        Z = z;
    }

    public static float Dot(Vector3 a, Vector3 b)
    {
        return a.X * b.X + a.Y * b.Y + a.Z * b.Z;
    }

    public Vector3 Normalize()
    {
        float length = (float)Math.Sqrt(X * X + Y * Y + Z * Z);
        if (length == 0) return new Vector3(0, 0, 0);
        return new Vector3(X / length, Y / length, Z / length);
    }

    public static Vector3 operator -(Vector3 a, Vector3 b)
    {
        return new Vector3(a.X - b.X, a.Y - b.Y, a.Z - b.Z);
    }

    public static Vector3 operator *(Vector3 a, float scalar)
    {
        return new Vector3(a.X * scalar, a.Y * scalar, a.Z * scalar);
    }

    public static Vector3 Reflect(Vector3 L, Vector3 N)
    {
        N = N.Normalize();
        return L - N * (2 * Dot(L, N));
    }
}

public class SpecularLightingExample
{
    public static void Main()
    {
        // 材质的镜面反射系数
        float ks = 0.5f; // 取值范围 [0, 1]

        // 光源强度
        float I_light = 1.0f; // 假设光源强度为1.0

        // 表面法线
        Vector3 normal = new Vector3(0, 0, 1).Normalize(); // 假设法线指向z轴正方向

        // 光源方向
        Vector3 lightPosition = new Vector3(10, 10, 10); // 光源位置
        Vector3 pixelPosition = new Vector3(1, 1, 1); // 表面点位置
        Vector3 lightDir = (lightPosition - pixelPosition).Normalize(); // 计算光源方向

        // 观察者视线方向
        Vector3 viewPosition = new Vector3(1, 1, 5); // 观察者位置
        Vector3 viewDir = (viewPosition - pixelPosition).Normalize(); // 计算视线方向

        // 计算反射向量
        Vector3 reflection = Vector3.Reflect(lightDir, normal);

        // 高光指数
        float alpha = 32.0f; // 控制光泽度

        // 计算镜面反射
        float specularIntensity = ks * I_light * (float)Math.Pow(Math.Max(0, Vector3.Dot(reflection, viewDir)), alpha);

        // 输出结果
        Console.WriteLine($"镜面反射强度: {specularIntensity}");
    }
}

代码说明

  1. Vector3 类：定义了一个简单的三维向量类，包含了向量的基本操作，如点积、单位化、向量减法和反射向量计算。

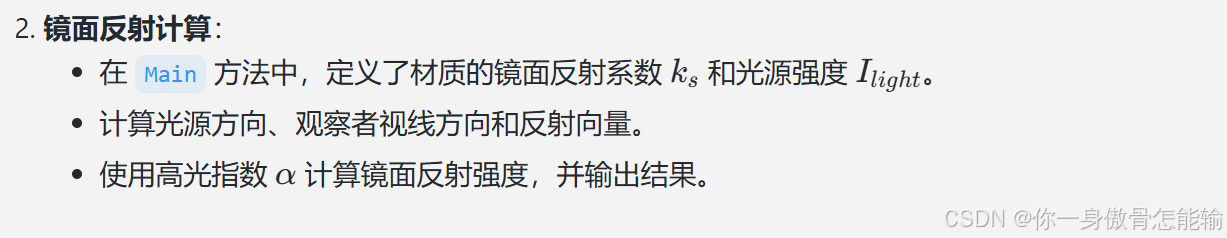

    在这里插入图片描述

总结

高光指数是控制镜面反射效果的重要参数，通过调整其值，可以模拟不同材质的光泽度和反射特性。在计算机图形学中，合理选择高光指数可以使得渲染的场景更加真实和生动。

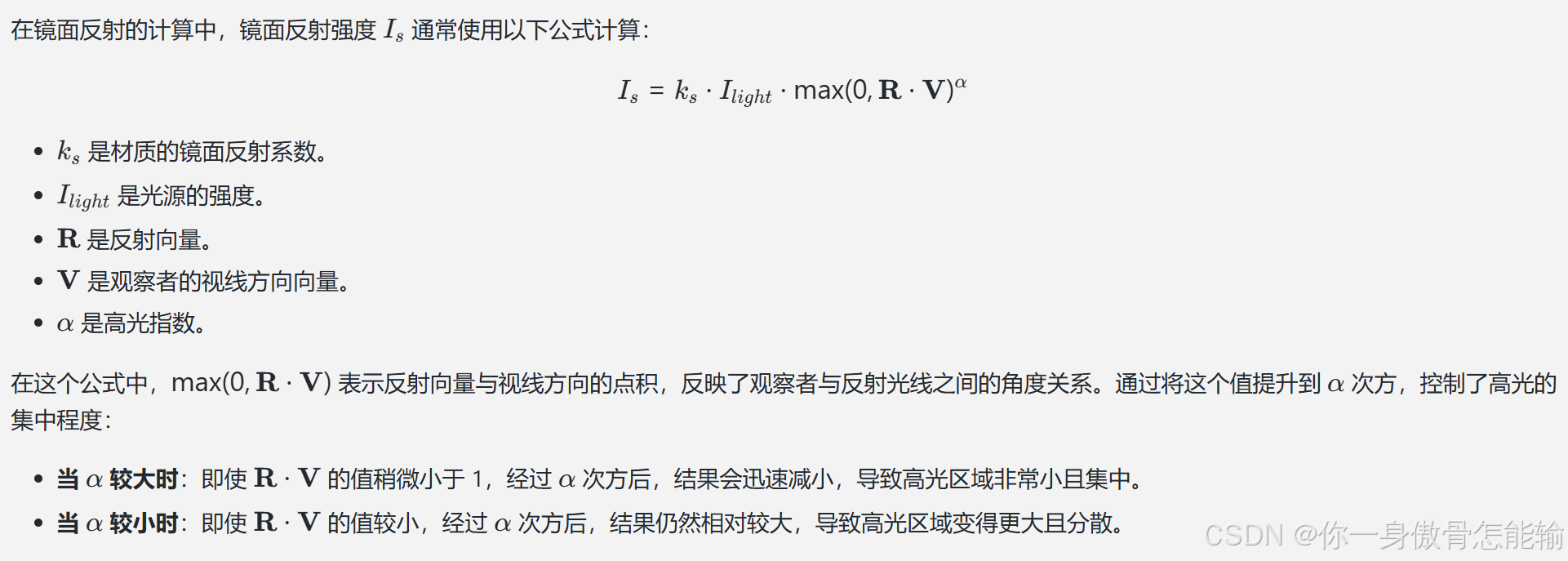

在这里插入图片描述

数学表达

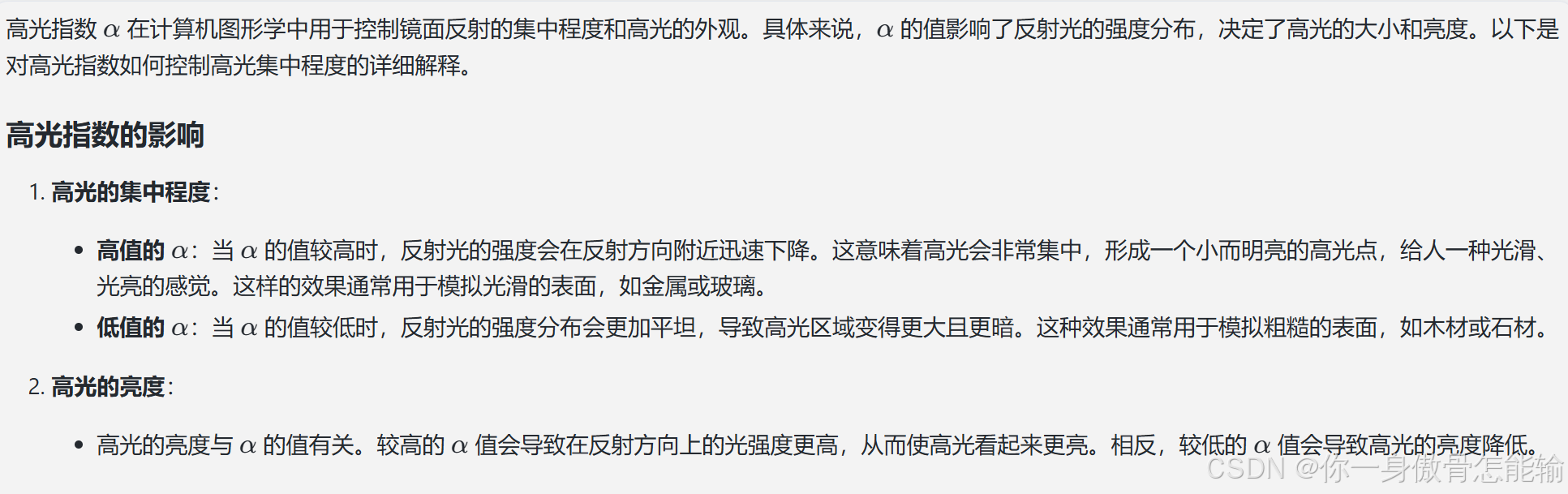

在这里插入图片描述

视觉效果示例

  • 高光指数 ( \alpha = 10 )：高光区域较小，亮度较高，适合模拟光滑的金属表面。
  • 高光指数 ( \alpha = 20 )：高光区域更小，亮度更高，适合模拟非常光滑的表面。
  • 高光指数 ( \alpha = 5 )：高光区域较大，亮度较低，适合模拟较粗糙的表面。
  • 高光指数 ( \alpha = 1 )：高光区域非常大，几乎没有集中，适合模拟非常粗糙的表面。

总结

高光指数 ( \alpha ) 是控制高光集中程度和亮度的关键参数。通过调整 ( \alpha ) 的值，可以模拟不同材质的光泽度和反射特性，从而在计算机图形学中实现更真实的渲染效果。

R 反射向量和V 观察者的视线方向向量单位化向量

通常在计算机图形学中，反射向量 ( \mathbf{R} ) 和观察者的视线方向向量 ( \mathbf{V} ) 都被视为单位向量。这是因为单位向量具有长度为 1 的特性，使得在计算光照和反射时更加简洁和直观。

单位向量的定义

  • 单位向量：一个向量如果其长度（或模）为 1，则称为单位向量。单位向量通常用于表示方向，而不关心其大小。

在这里插入图片描述

为什么使用单位向量

  1. 简化计算：使用单位向量可以简化光照计算中的数学公式，避免在计算中引入额外的缩放因子。
  2. 保持方向：单位向量只表示方向，不影响光照强度的计算，使得光照模型更加一致。
  3. 提高效率：在图形渲染中，使用单位向量可以减少计算复杂度，提高渲染效率。

总结

在计算机图形学中，反射向量 ( \mathbf{R} ) 和观察者的视线方向向量 ( \mathbf{V} ) 通常被视为单位向量。这种处理方式使得光照和反射的计算更加简洁和高效。
