直线与圆的关系是几何学中的一个重要主题，涉及到直线与圆的相交、切线和不相交等情况。以下是对直线与圆关系的详细分析：

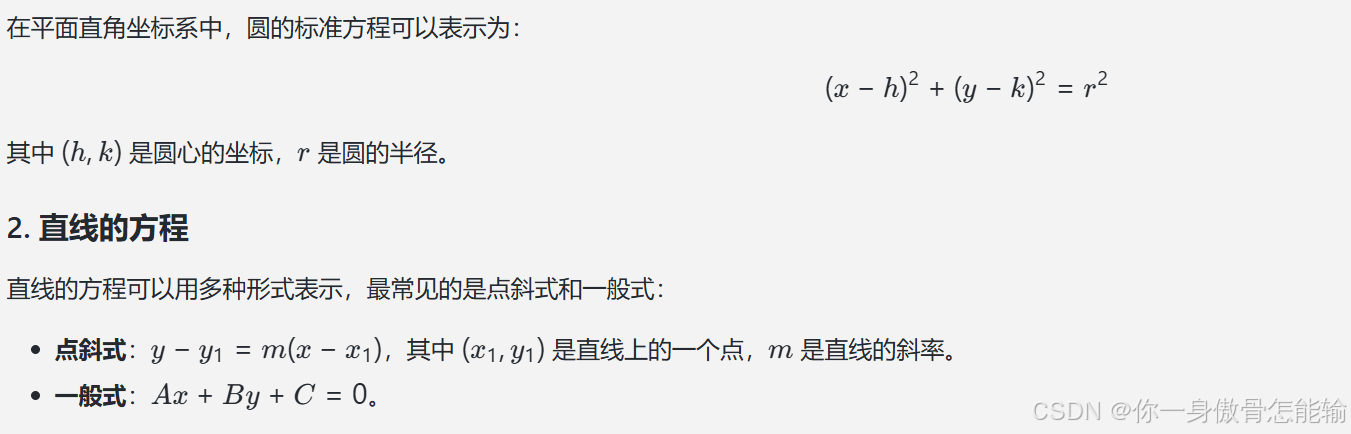

1. 圆的方程

在这里插入图片描述

3. 直线与圆的关系

直线与圆的关系可以分为以下几种情况：

1. 相交

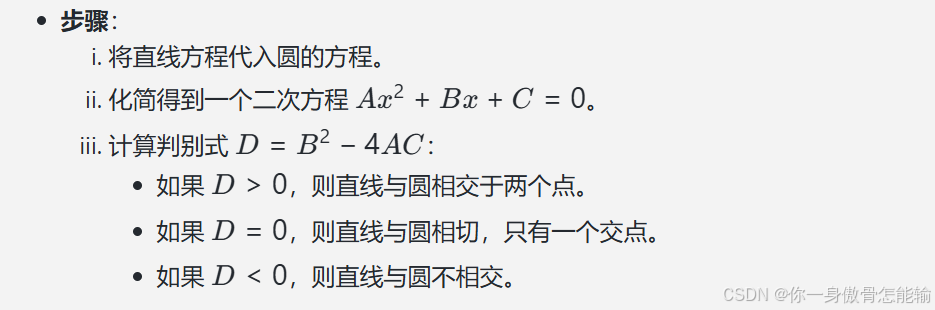

直线与圆相交的情况是指直线与圆有两个交点。要判断直线与圆是否相交，可以将直线方程代入圆的方程，得到一个关于 (x) 或 (y) 的二次方程。

在这里插入图片描述

2. 切线

直线与圆相切的情况是指直线与圆有一个交点。此时，直线是圆的切线。

条件：如上所述，判别式 (D = 0) 表示直线与圆相切。

3. 不相交

直线与圆不相交的情况是指直线与圆没有交点。

条件：如上所述，判别式 (D < 0) 表示直线与圆不相交。

4. 切线的方程

如果已知圆心 ((h, k)) 和圆的半径 (r)，以及直线的斜率 (m)，可以求出切线的方程。切线的斜率与圆心到切点的连线的斜率是负倒数关系。

切线方程：如果直线与圆相切，切点 ((x_0, y_0)) 满足圆的方程，并且可以通过切线的斜率来求得。

5. 应用

直线与圆的关系在许多领域都有应用，包括：

计算机图形学：用于碰撞检测和图形渲染。
物理学：用于分析运动轨迹和力的作用。
工程学：用于设计和分析结构。

总结

直线与圆的关系是几何学中的基本概念，通过分析直线与圆的交点，可以判断它们的相对位置关系。这些关系在数学、物理和工程等领域都有广泛的应用。

直线与圆的关系在游戏中的应用案例说明

直线与圆的关系在游戏开发中有许多实际应用，尤其是在碰撞检测、路径规划、物理模拟和图形渲染等方面。以下是一些具体的应用案例说明：

1. 碰撞检测

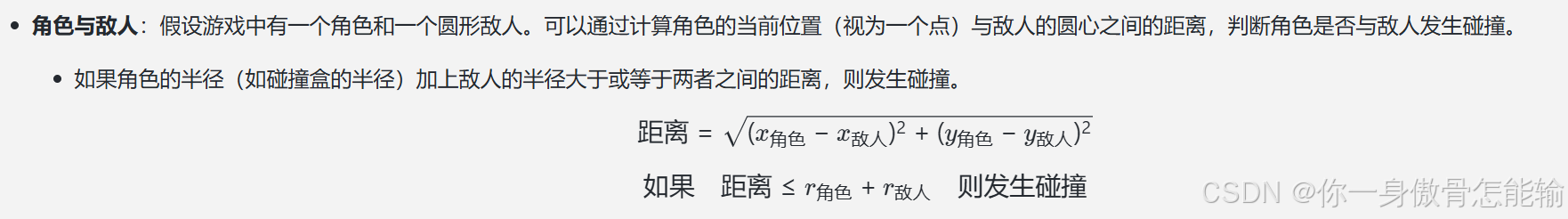

在游戏中，碰撞检测是确保物体之间相互作用的关键。直线与圆的关系可以用于检测角色与圆形物体（如球体、敌人、道具等）之间的碰撞。

案例：

在这里插入图片描述

2. 射击游戏中的弹道计算

在射击游戏中，子弹的轨迹通常可以用直线表示，而目标（如敌人）可能是圆形的。通过计算直线与圆的交点，可以判断子弹是否击中目标。

案例：

子弹与敌人：当玩家发射子弹时，可以将子弹的路径表示为一条直线。通过将直线方程代入敌人的圆形方程，可以判断子弹是否击中敌人。
- 如果计算得到的判别式 (D) 大于或等于零，则表示子弹击中敌人。

3. 路径规划

在游戏中，角色的移动路径可能会受到圆形障碍物的影响。通过分析直线与圆的关系，可以实现角色的避障行为。

案例：

角色避障：当角色在游戏中移动时，如果检测到前方有圆形障碍物，可以通过计算角色的移动路径（直线）与障碍物（圆）的关系，决定角色的移动方向。
- 如果直线与圆相交，角色可以选择绕过障碍物，改变移动路径。

4. 物理模拟

在物理引擎中，直线与圆的关系可以用于模拟物体的运动和相互作用。

案例：

弹跳效果：在一个包含圆形物体（如球）的游戏中，当球与地面（视为一条直线）碰撞时，可以通过计算碰撞点和法线方向来实现弹跳效果。
- 通过计算碰撞点的法线方向，可以确定球的反弹方向，从而实现真实的物理效果。

5. 角色控制与移动

在角色控制中，直线与圆的关系可以用于实现平滑的运动和转向。

案例：

角色转向：在一个角色扮演游戏中，角色可能需要朝向某个目标（如敌人或道具）。可以通过计算角色当前位置与目标位置之间的直线，判断角色的转向。
- 如果目标在角色的圆形视野范围内（视为一个圆），则角色可以转向目标并移动。

总结

直线与圆的关系在游戏开发中具有广泛的应用，涉及到碰撞检测、射击计算、路径规划、物理模拟和角色控制等多个方面。通过利用这些几何关系，开发者能够创建更加真实和互动的游戏体验。

直线与圆的关系在游戏开发中应用碰撞检测的c#代码实现

在游戏开发中，使用 C# 实现直线与圆的碰撞检测是一个常见的任务。下面是一个简单的示例，展示如何在 Unity 引擎中实现这一功能。我们将创建一个方法来检测一条直线（由两个点定义）是否与一个圆（由圆心和半径定义）相交。

C# 代码示例

using UnityEngine;

public class CollisionDetection : MonoBehaviour
{
    // 圆的中心和半径
    public Vector2 circleCenter;
    public float circleRadius;

    // 直线的两个端点
    public Vector2 lineStart;
    public Vector2 lineEnd;

    void Update()
    {
        // 检测碰撞
        if (IsLineIntersectingCircle(lineStart, lineEnd, circleCenter, circleRadius))
        {
            Debug.Log("直线与圆相交！");
        }
        else
        {
            Debug.Log("直线与圆不相交。");
        }
    }

    // 检测直线与圆的碰撞
    bool IsLineIntersectingCircle(Vector2 lineStart, Vector2 lineEnd, Vector2 circleCenter, float circleRadius)
    {
        // 计算直线的方向向量
        Vector2 lineDir = lineEnd - lineStart;
        Vector2 lineToCircle = circleCenter - lineStart;

        // 计算直线的长度的平方
        float lineLengthSquared = lineDir.sqrMagnitude;

        // 计算投影系数
        float t = Vector2.Dot(lineToCircle, lineDir) / lineLengthSquared;

        // 限制 t 的范围在 [0, 1] 之间
        t = Mathf.Clamp01(t);

        // 计算最近点
        Vector2 closestPoint = lineStart + t * lineDir;

        // 计算最近点到圆心的距离
        float distanceToCircle = Vector2.Distance(closestPoint, circleCenter);

        // 检查距离是否小于等于圆的半径
        return distanceToCircle <= circleRadius;
    }
}

代码说明

变量定义：
- circleCenter：圆心的坐标。
- circleRadius：圆的半径。
- lineStart 和 lineEnd：直线的两个端点。
Update 方法：
- 在每一帧中调用 IsLineIntersectingCircle 方法来检测直线与圆的碰撞，并输出结果。
IsLineIntersectingCircle 方法：
- 计算直线的方向向量 lineDir。
- 计算从直线起点到圆心的向量 lineToCircle。
- 计算直线的长度的平方 lineLengthSquared。
- 计算投影系数 t，并将其限制在 [0, 1] 之间，以确保最近点在直线段上。
- 计算最近点 closestPoint。
- 计算最近点到圆心的距离 distanceToCircle。
- 如果距离小于等于圆的半径，则返回 true，表示直线与圆相交。
