二面角与平面夹角：游戏中的关键应用

摘要

二面角是指两平面相交时在交线处形成的夹角，通常通过两平面的法向量计算。平面夹角则是二面角的最小值。二面角在游戏中有广泛应用，如角色与地形的接触角度、物体碰撞反弹、光照与阴影计算、模型拼接与动画、AI视野判断等。例如，角色在斜坡上行走时，脚底与地面的夹角决定了是否打滑或摔倒；光照计算中，光线与物体表面的夹角影响亮度和阴影。通过计算法向量的夹角，可以判断角色能否站稳、物体反弹方向、光照强度等。二面角的计算和运用在游戏开发中至关重要，直接影响游戏的真实感和互动性。

---

一、什么是二面角和平面夹角？

1. 二面角

生活比喻：
想象你打开一本书，书的两页就是两个平面，书脊就是它们的交线。你把书打开的角度，就是这两个平面之间的“二面角”。

数学定义：
二面角是指两平面相交时，在交线处形成的夹角。
通常用两平面的法向量（垂直于平面的向量）来计算。

2. 平面夹角

其实“平面夹角”就是“二面角”的另一种说法，通常指的是两个平面之间的最小夹角。

---

二、二面角的形象理解

• 交线：两平面相交的那条线（比如书脊）。
• 夹角：两平面在交线处张开的角度（比如书打开的角度）。

图示：

   /|
  / |   ← 平面1
 /  |
/___|________
    |\
    | \
    |  \   ← 平面2
    |   \

• 交线是竖直的那条线
• 二面角是两平面在交线处张开的角

---

三、二面角的计算方法

假设两个平面的法向量分别为 n₁ 和 n₂，二面角 θ 的余弦值为：

[
\cos\theta = \frac{|\mathbf{n}_1 \cdot \mathbf{n}_2|}{|\mathbf{n}_1||\mathbf{n}_2|}
]

• 取绝对值是因为二面角取最小的那个角（0~90°）。

---

四、游戏中的实际应用

1. 角色与地形的接触角度

• 场景：角色在斜坡上行走，判断角色脚底平面与地面的夹角，决定是否打滑、摔倒或能否站立。
• 应用：用二面角判断角色是否能在某个坡度上站稳。

2. 物体碰撞反弹

• 场景：小球撞到墙面，反弹方向取决于入射方向和平面法线的夹角。
• 应用：用平面夹角计算反弹方向和速度。

3. 光照与阴影计算

• 场景：光线照射到物体表面，光线方向与表面法线的夹角决定了亮度和阴影。
• 应用：用夹角计算光照强度（如漫反射公式）。

4. 模型拼接与动画

• 场景：3D建模时，判断两个面之间的夹角，决定是否需要平滑过渡或加上折痕。
• 应用：用二面角判断模型表面是否“锐利”或“平滑”。

5. AI视野判断

• 场景：AI判断玩家是否在自己视野范围内，视线与某个平面的夹角小于一定值才算“看到”。
• 应用：用夹角判断目标是否在视野锥体内。

---

五、生活化口诀

“二面角，像书脊，
平面夹角最小值；
游戏世界常用它，
碰撞光照全靠你。”

---

六、简单代码示例

import numpy as np

def dihedral_angle(n1, n2):
    # n1, n2: 两个平面的法向量
    cos_theta = np.abs(np.dot(n1, n2)) / (np.linalg.norm(n1) * np.linalg.norm(n2))
    theta = np.arccos(cos_theta)
    return np.degrees(theta)  # 返回角度值

---

七、总结

• 二面角/平面夹角：描述两个平面之间的“张开”程度。
• 游戏应用：角色站立、碰撞反弹、光照阴影、模型拼接、AI视野等都离不开它。
• 本质：用法向量的夹角来衡量两个平面之间的关系。

---

我们用生动形象的方式，详细讲解“角色与地形的接触角度”这个案例，并结合游戏实际应用、原理、实现方法和常见细节。

---

一、生活比喻

想象你在爬山：

• 地面很平，你可以轻松站稳。
• 地面有点斜，你还能走，但会觉得费力。
• 地面很陡，你就站不住了，容易滑倒。

这就是“脚底和地面之间的夹角”在起作用！

---

二、游戏场景举例

1. 平台跳跃游戏
   角色落在不同坡度的平台上，决定能否站稳、是否滑落。

2. 开放世界游戏
   角色在山坡、悬崖、屋顶等复杂地形上行走，判断能否攀爬、滑行或摔倒。

3. 赛车游戏
   车辆在斜坡上行驶，判断是否打滑、翻车。

---

三、原理解析

1. 角色脚底的“法向量”

• 角色脚底有一个“朝上的方向”，通常就是**(0,1,0)**，即Y轴正方向。

2. 地形表面的“法向量”

• 地形每个三角面都有自己的法向量，表示这个面的“朝上”方向。

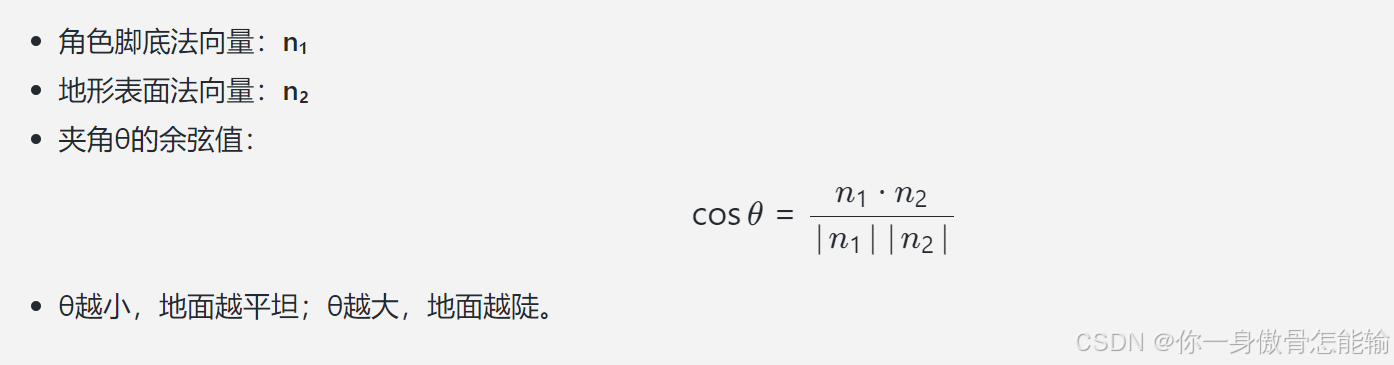

3. 夹角的计算

---

四、实际应用流程

1. 检测角色脚下的地形

• 用射线（Raycast）从角色脚底向下发射，检测碰到的地形面。

2. 获取地形法向量

• 得到碰撞点所在三角面的法向量。

3. 计算夹角

• 角色脚底法向量通常为(0,1,0)。
• 计算夹角θ。

4. 判断能否站立

• 设定一个最大可站立角度（如45°）。
• 如果θ < 45°，角色可以站稳。
• 如果θ ≥ 45°，角色会滑落或无法站立。

---

五、伪代码示例

import numpy as np

def can_stand_on_surface(surface_normal, max_angle=45):
    up = np.array([0, 1, 0])  # 角色脚底法向量
    cos_theta = np.dot(up, surface_normal) / (np.linalg.norm(up) * np.linalg.norm(surface_normal))
    theta = np.degrees(np.arccos(cos_theta))
    return theta < max_angle

# 假设检测到地形法向量为(0.5, 0.866, 0)
surface_normal = np.array([0.5, 0.866, 0])
if can_stand_on_surface(surface_normal):
    print("角色可以站稳")
else:
    print("角色会滑落")

---

六、游戏中的细节与扩展

1. 动态调整角色动画

   • 站在斜坡上时，角色身体会自动倾斜，脚贴合地面。

2. 滑落与攀爬机制

   • 超过最大夹角时，角色自动滑落或进入攀爬状态。

3. 不同角色/载具有不同的最大可站立角度

   • 比如蜘蛛可以在更陡的坡上行走，普通人不行。

4. 地形材质影响

   • 冰面、泥地等材质，最大可站立角度会更小。

---

七、形象图示

角色脚底法向量 ↑
                |
                |   /
                |  /
                | /
地形法向量     /|
              / |
             /  |
            /   |
           /    |

• 两个向量之间的夹角就是接触角度。

---

八、口诀总结

“脚底法线对地面，
夹角大小定站稳；
小于阈值能站立，
大于阈值就滑行。”

---

九、实际效果

• 角色在平地、缓坡上自由移动。
• 角色在陡坡上自动滑落或无法站立。
• 角色在不同地形上有不同的移动体验，增加真实感和挑战性。

---

我们继续用生动形象的方式，详细讲解“光照与阴影计算”中二面角/平面夹角的应用，结合游戏实际场景、原理、实现方法和常见细节。

---

一、生活比喻

想象你在阳光下：

• 当太阳直射你的头顶，你的影子最短，身上最亮。
• 当太阳斜着照过来，你的影子变长，身上变暗。
• 如果太阳在你背后，你的正面就完全在阴影里。

这就是光线与物体表面夹角在起作用！

---

二、游戏场景举例

1. 角色在阳光下移动
   角色身上的亮度和影子的方向随太阳位置变化。

2. 3D场景中的物体投影
   建筑、树木等物体根据光源方向投下不同形状和长度的阴影。

3. 手电筒、火把等点光源照亮场景
   物体表面朝向光源的部分更亮，背光面更暗。

---

三、原理解析

1. 表面法向量

• 每个三角面（或像素）都有一个“法向量”，表示表面朝向。

2. 光线方向

• 光源（如太阳、手电筒）有一个“入射方向”向量。

---

四、实际应用流程

1. 获取表面法向量

• 对每个三角面、每个像素（像素级称为“逐像素光照”）计算法向量。

2. 获取光线方向

• 对于定向光（如太阳），方向是固定的。
• 对于点光源（如火把），方向是“光源到表面”的向量。

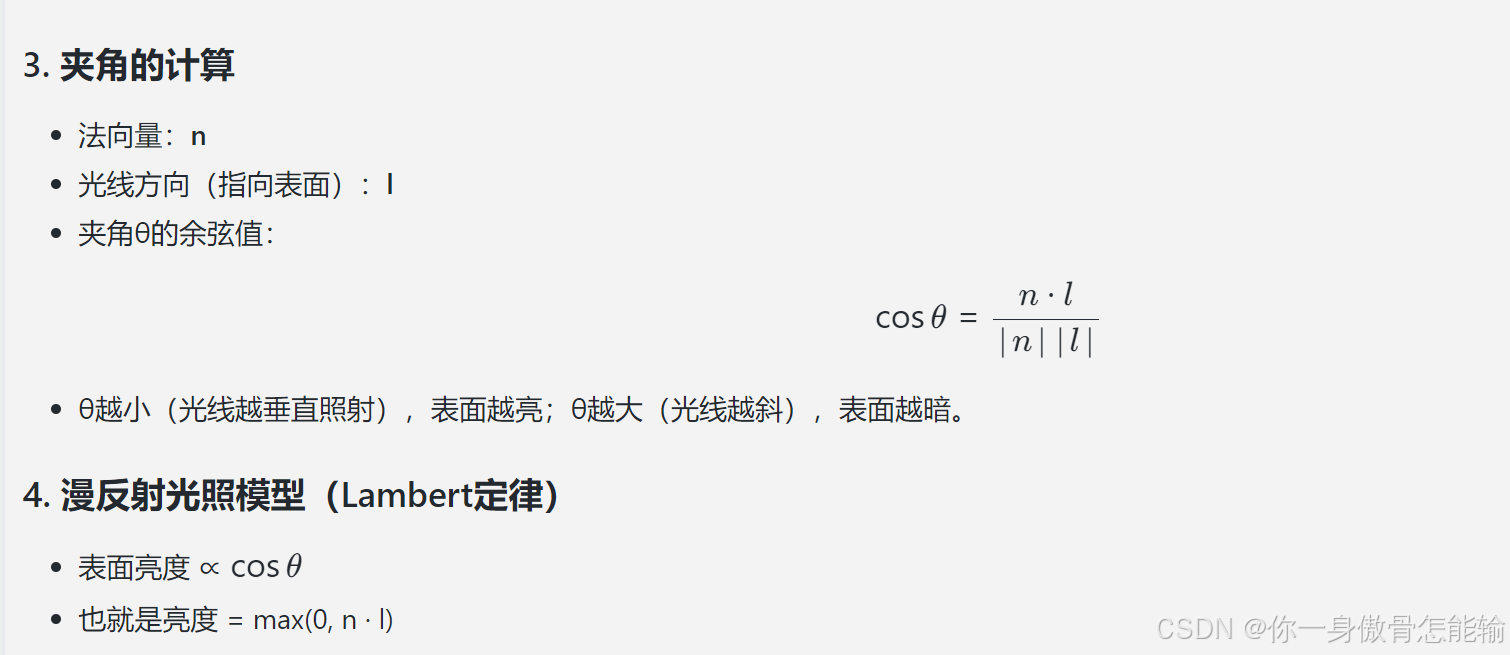

3. 计算夹角

• 用点积公式计算cosθ。

4. 计算亮度

• 亮度 = max(0, n · l) × 光源强度 × 材质反射率

5. 判断阴影

• 如果表面被其他物体挡住（光线被遮挡），则处于阴影中，亮度为0或很低。

---

五、伪代码示例

import numpy as np

def compute_lighting(normal, light_dir, light_intensity=1.0, albedo=1.0):
    # normal: 表面法向量
    # light_dir: 指向表面的光线方向（需归一化）
    # light_intensity: 光源强度
    # albedo: 材质反射率
    n = normal / np.linalg.norm(normal)
    l = light_dir / np.linalg.norm(light_dir)
    cos_theta = np.dot(n, l)
    brightness = max(0, cos_theta) * light_intensity * albedo
    return brightness

# 例子：法向量(0,1,0)，光线方向(0.5,0.866,0)
normal = np.array([0, 1, 0])
light_dir = np.array([0.5, 0.866, 0])
print("亮度：", compute_lighting(normal, light_dir))

---

六、游戏中的细节与扩展

1. 实时阴影（Shadow Mapping）

   • 判断光线是否被其他物体遮挡，决定是否处于阴影中。

2. 多光源叠加

   • 多个光源时，分别计算每个光源的亮度再相加。

3. 高光反射（Specular）

   • 除了漫反射，还可以根据视线与反射方向的夹角计算高光。

4. 法线贴图（Normal Map）

   • 用贴图模拟更细致的表面法线，提升光照细节。

5. 环境光（Ambient Light）

   • 即使在阴影中，也有微弱的环境光，避免完全黑暗。

---
