GaNHEMT是一种基于氮化镓的高电子迁移率晶体管，其结构包括GaN基底、AlGaN缓冲层等。这种晶体管在高频和高功率应用中表现出色，如雷达、通信和功率放大器。其工作原理依赖于GaN材料的特性，提供更快的开关速度和功率密度。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

GaN HEMT（Gallium Nitride High Electron Mobility Transistor）是一种基于氮化镓半导体材料的高电子迁移率晶体管。它是一种类似于MOSFET的晶体管，但是与传统的MOSFET相比，GaN HEMT在高频率和高功率应用方面具有更好的性能。

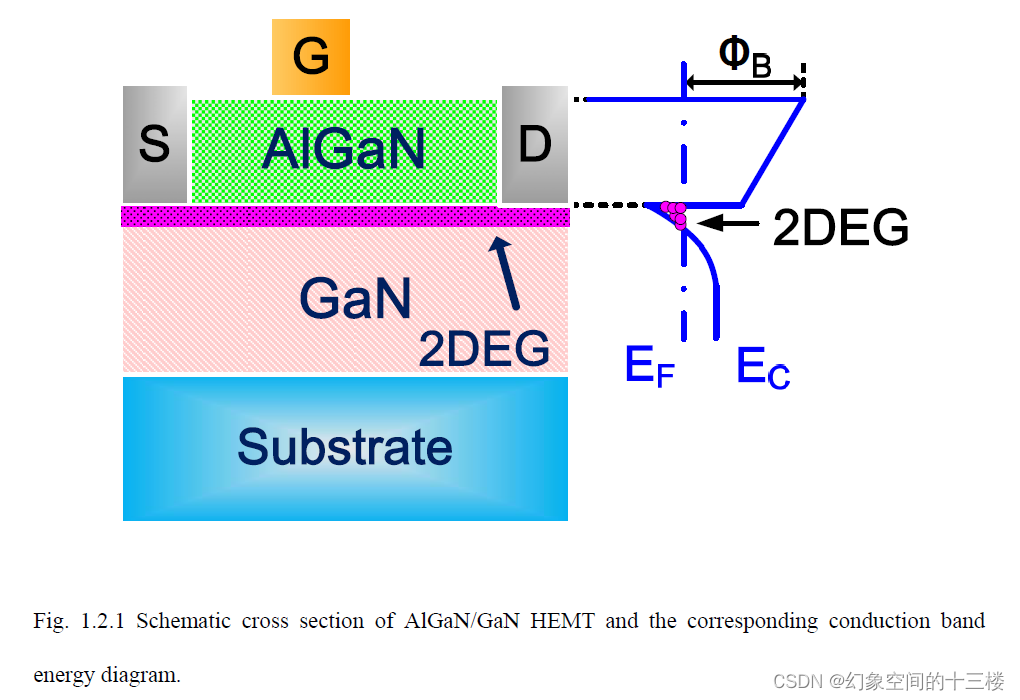

GaN HEMT的结构包括一个GaN基底、一个AlGaN缓冲层、一个GaN沟道层、一个AlGaN电子阻挡层和一个金属栅极。其中，GaN沟道层是载流子流动的通道，AlGaN缓冲层能够减小晶体管内部的电场强度，从而提高了晶体管的可靠性和性能。

GaN HEMT的工作原理是：当栅极电压变化时，会在GaN沟道层形成一个电子气，这个电子气会随着栅极电压的变化而移动，形成一个电流。由于GaN材料的高电子迁移率和高饱和电流密度，GaN HEMT具有更高的开关速度和功率密度。

总的来说，GaN HEMT是一种高性能晶体管，适用于高频率和高功率应用领域，如雷达、通信、功率放大器等。
在这里插入图片描述
