CenterPoint 论文笔记

Center-based 3D Object Detection and Tracking

CenterPoint CVPR2021

论文链接: https://arxiv.org/abs/2006.11275

一、 Problem Statement

三维世界中的对象不遵循任何特定方向，基于box-based的检测器难以枚举所有方向或将轴对齐的边界bounding box拟合到旋转的对象。 而且3D目标检测有以下三个挑战:

1. 点云稀疏
2. 输出的3D bounding box通常不与任何坐标轴对齐
3. 3D目标具有广泛的大小，形状和比例

所以把2D推演到3D目标检测，症结所在就是轴对齐的二维bounding box不能很好地代表自由形式的三维对象。

二、 Direction

作者发现，2D和3D领域的连接主要问题出现在目标的表示形式，因此提出了two-stage keypoint detector，CenterPoint，也就是用一个点表示3D目标。

具体来说:

使用Lidar-based backbone(VoxelNet + PointPillar) + standard image-based keypoint detector + a light-weighted second stage to refine locations

三、 Methods

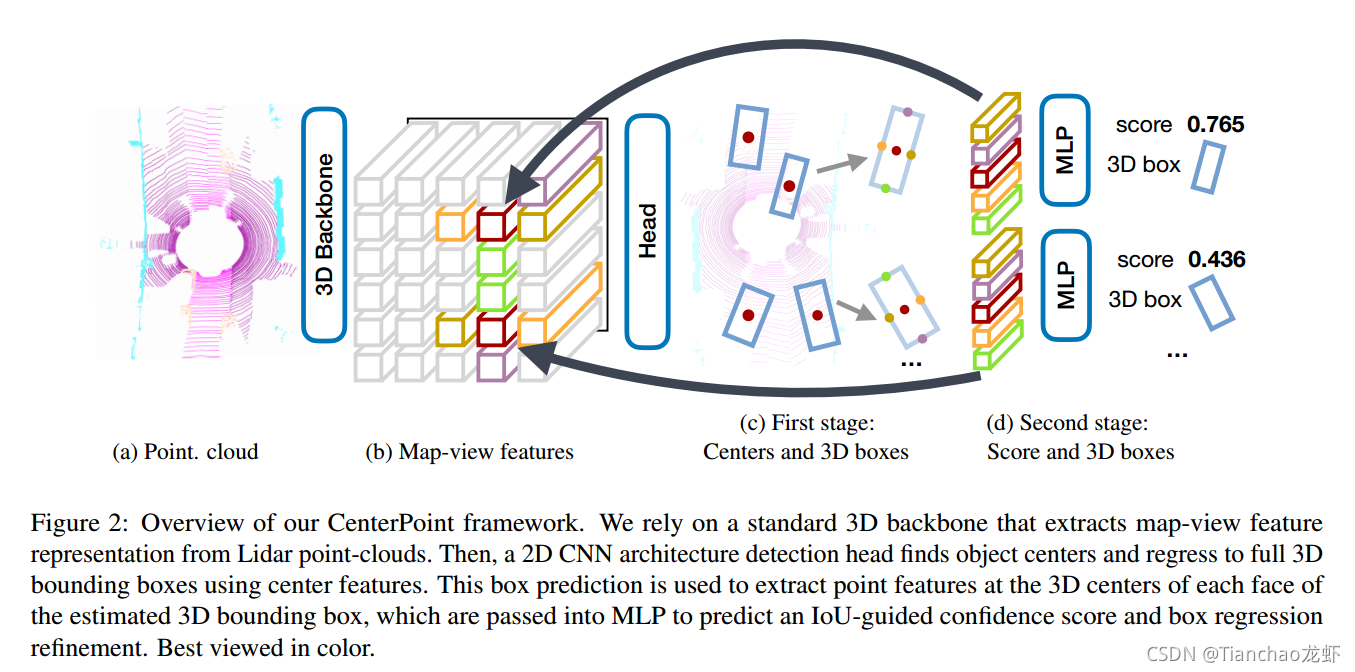

先来看一下CenterPoint整体的框架:

可以看到框架主要分为三个部分:

1. 3D backbone
2. Detection head
3. Refinement head

1. 3D backbone

目前3D目标backbone一般采用voxel或者pointpillars。首先会把点云进行量化到regular bins。然你后使用point-based network提取bins中所有点的特征。紧接着使用3D encoder池化这些特征。Backbone网络的输出是一个map-view feature-map，维度为$M\in {\mathbb{R}}^{W\times L\times F}$，$W$是宽，$L$是长，$F$是通道数。

2. Detection head

当有了feature-map之后，就会紧接着到detection head。一般使用anchor-based detection head。但对于3D bounding boxes来说，它们有不同的大小和方向，因此拟合一个axis-aligned 2D box 到3D目标是困难的。 其次，在训练的时候，anchor-based 3D detector依赖2D Box IoU来进行目标匹配，为不同的类或不同的数据集选择正/负阈值会产生不必要的负担。因此作者提出用center point来表示3D目标。

对于CenterPoint Head，作者提出了两个分支:

1. Center heatmap head
2. Regression heads

对于第一个head，目的是在任何检测到的目标的中心位置生成一个heatmap peak。也就是说，要生成一个$K$通道的heatmap $\hat{Y}$，对应于$K$个类别。

在训练过程中，heatmap peak将通过将带标注的bounding box的三维中心投影到地图视图(map-view)中而生成的二维高斯曲线作为目标。然后使用Focal loss进行训练。因为目标在map-view视角是比在image-view中稀疏的。

如果直接使用标准的CenterNet进行训练，会导致非常稀疏的监督信号，大部分位置会被认为是背景。为了解决这个问题，作者通过扩大每个ground-truth 目标中心的Gaussian peak， 增大了target heatmap $Y$ 的positive supervision。具体来说，就是把Gaussian radius设置为:
$$\sigma =max(f(wl),\tau )$$
其中$\tau =2$是最小的Gaussian radius，$f$是radius function。

3. Regression head

除了中心点，还需要回归以下性质:

1. a sub-voxel location refinement， $o\in {\mathbb{R}}^2$
2. height-above-ground， $h_g\in \mathbb{R}$
3. 3D size， $s\in {\mathbb{R}}^3$
4. yaw rotation angle，$(sin(\alpha ),cos(\alpha ))\in {\mathbb{R}}^2$

sub-voxel location refinement是用来减少来自于backbone中voxelization 和 striding的量化误差。 height-above-ground有助于定位目标和增加遗漏的评价信息。方向性的预测使用了sine和cosine，作为一个连续的回归目标。结合以上信息，就可以得到一个3D bounding box。

在训练的时候，只有ground-truth中心会被监督，且使用的是L1 regression loss。

3. velocity head and tracking

作者也实验了速度预测和追踪。velocity estimation， $v\in {\mathbb{R}}^2$。速度预测需要两帧数据，分别是当前的和过去的。然后预测这两帧的位置差别。Velocity estimation使用L1 loss进行监督。
在推理的时候，使用这个误差，把当前的检测和过去的进行关联。然后把当前帧的目标中心投影到前一帧，计算它们负的速度估计，然后进行最近距离的匹配。

---

---

CenterPoint把所有的heatmap结合起来，而且regression loss是在一个目标函数里面来同时进行优化，简化了3D目标检测。但是目前所有的性质，都是基于一个点，也就是目标的中心点来进行回归的。可能存在一个问题就是无法获取足够的信息来进行精确的定位。比如说，在自动驾驶中，传感器通常只能看到目标的一部分，或者一边，并不是它的中心点。因此基于这个问题，作者提出了第二个阶段: refinement stage with a light-weight point-feature extractor。

4. Refinement Stage

这一个部分从backbone的输出提取额外的point-feature。我们从预测的3D目标的每个面的每个中心提取一个point-feature。因为这个Bounding box的中心，上面和底部的中心在map-view中都是一个中心，因此作者就考虑了四个点和一个中心点。对于每个点，通过对backbone map-view输出的$M$进行双线性插值来获取特征。 然后拼接这些extracted point-features 然后输入到MLP中。最后输出的是class-agnostic confidence score和box refinement。

对于class-agnostic confidence score，ground-truth bounding box为:
$$I=\min (1,\max (0.2\times Io{U}_t-0.5))$$
其中$Io{U}_t$是$t_{th}$ predicted box和ground-truth box的IoU。然后最后使用binary cross entropy loss进行监督。
$$L_{score}=-I_{t}log({\hat{I}}_t)-(1-I_t)log(1-{\hat{I}}_t)$$

其中${\hat{I}}_t$是预测的confidence score。

在推理的时候，直接使用第一阶段的class prediction。然后通过下面式子计算final confidence score:
$${\hat{Q}}_t=\sqrt{{\hat{Y}}_t\ast {\hat{I}}_t}$$

对于Box refinement regression, 使用L1 loss进行监督。

四、 Conclusion

CenterPoint有三个优点:

1. 与边界框不同，点没有固有方向。这大大减少了对象检测器的搜索空间，同时允许backbone学习对象的旋转不变性及其相对旋转的旋转等效性。
2. Center-based表示形式，简化了下游任务，比如tracking。
3. 基于点的特征提取使我们能够设计一个有效的两阶段细化模块，该模块比以前的方法快得多。

表现SOTA，而且比较简单易用。

Reference

1. https://blog.csdn.net/Yong_Qi2015/article/details/108396159
