该设计报告探讨了全差分放大器中单极放大器的设计，重点在于理解gm（跨导）与ro（输出电阻）之间的数值关系。报告指出1/ro远小于gm，并讨论了ro的一般数值范围。同时，分析了衬偏效应如何影响阈值电压Vth，导致gmbs的减小。gm在这里被强调为器件灵敏度的关键指标，其在饱和区与Ron的关系也得到了阐述。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

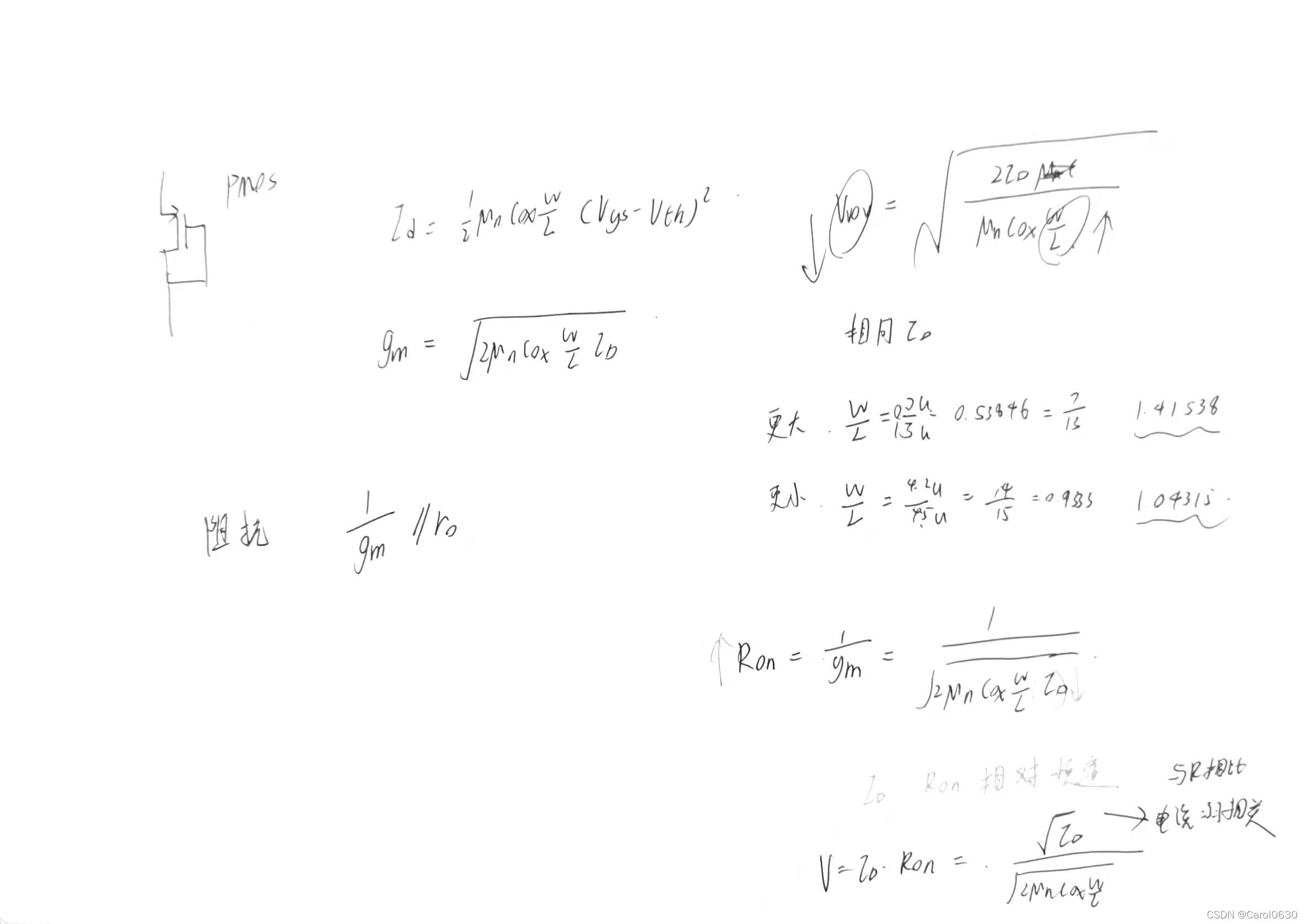

主要思路：

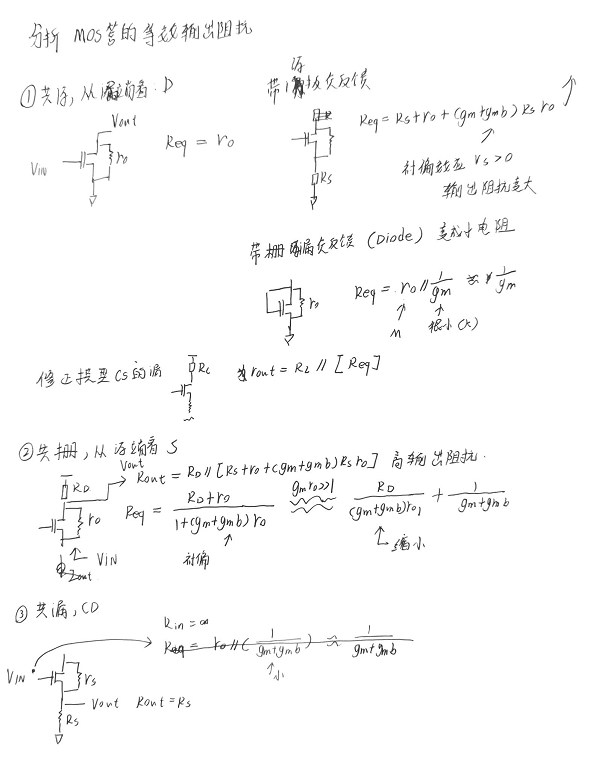

在这里插入图片描述

问题：

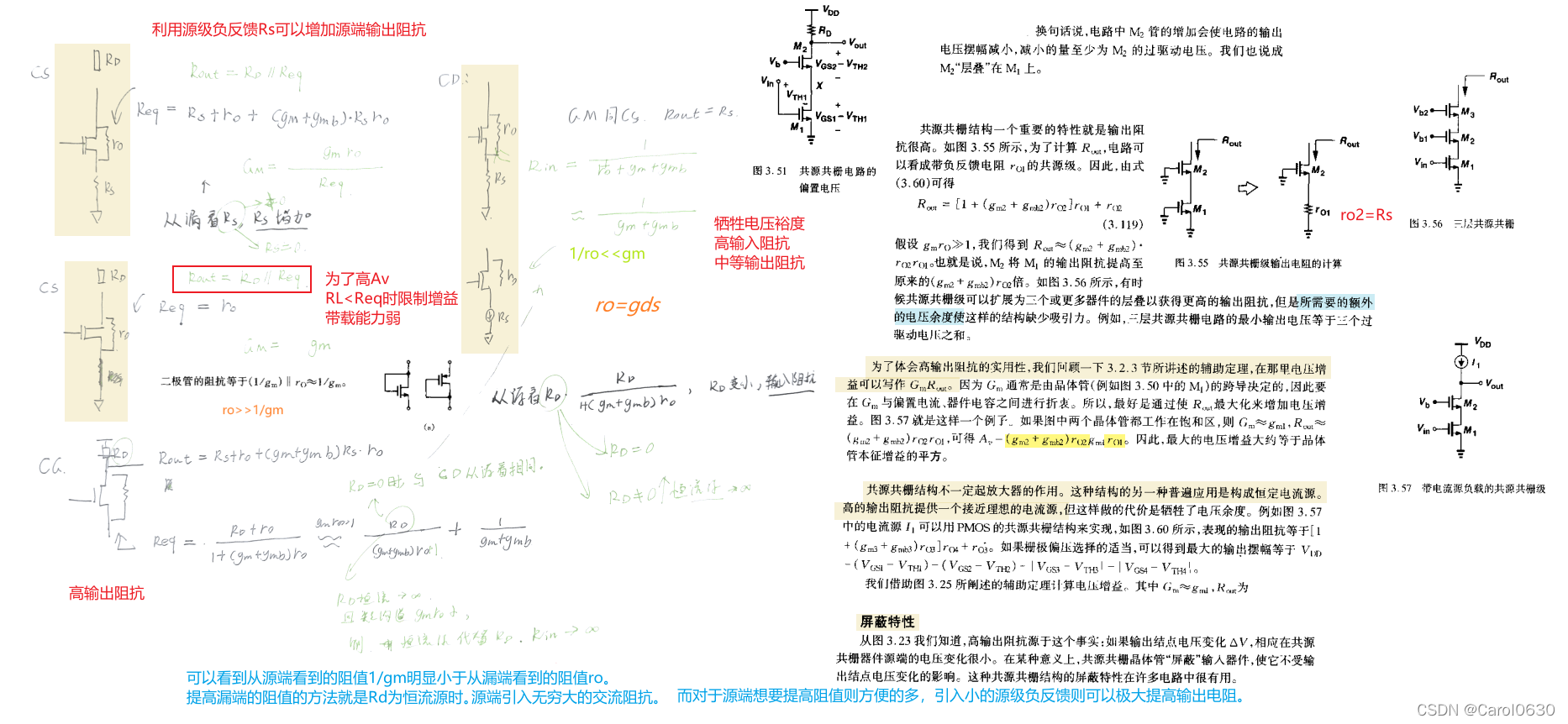

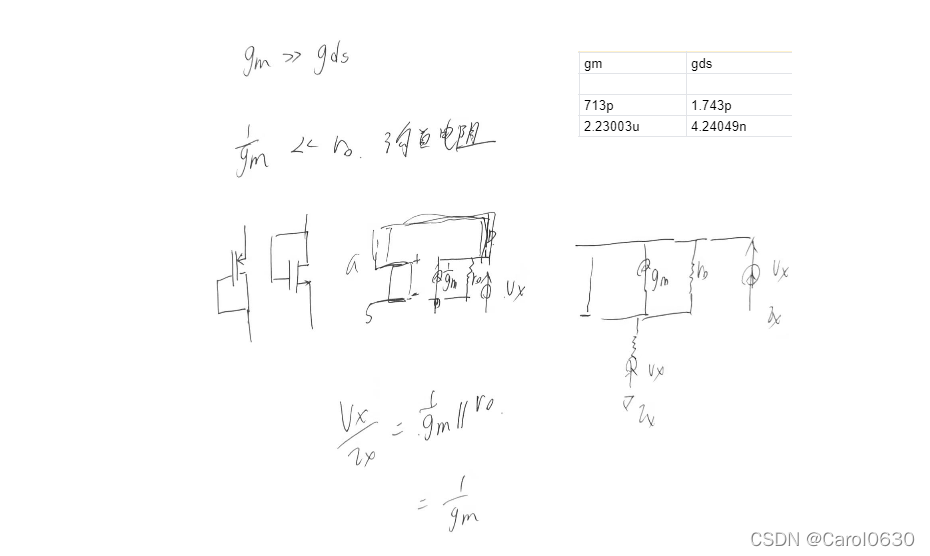

1.gm与ro的具体数值关系：
为什么会有1/ro<<gm。ro的一般大小，也就是gds为多少？
在这里插入图片描述

电压与电流弱相关的原因。

2.衬偏效应Vsb抬高的时候，Vth增加，gmbs减小，因为

	gm	gds	gmbs
电流镜	6.091u	8.722n	3.169u
放大器	7.951u	7.088n	3.057u

	1/gm	ro
电流镜	164.149kΩ	123.811MΩ
放大器	125kΩ	141.825MΩ
