halcon之区域：多种区域（Region）生成（4）

目录

一、提要

二、基于区域的算子

2.1 轮廓线的点获取

2.2.获取线段区域

2.3 获取区域的像素元组（见上小节）

2.4 生成多边形

 2.5 生成多边形实心

 2.6 从区域获取xld

2.7. 生成多边形区域

2.8.生成区域扫描线

2.9. 标注相同灰度的区域

---

一、提要

        某些区域生成概念很多，初学者往往不得要领，如果不系统地学一下，几年下来，思想依然模糊，做项目感觉到“书到用时方恨少”，本篇是前几篇的后续，目的在于全面系统地渗透，达水滴石穿之功效。

二、基于区域的算子

2.1 轮廓线的点获取

        算子：get_region_contour(region, Rows, Columns)

获取已知区域region的散点，保存在Rows, Columns内。

read_image (Image, 'f:/images/DOTS/block.jpg')
rgb1_to_gray(Image,gray)

get_image_size(gray,width,height)
* gen_rectangle1(rect,0,0,height,width)
fast_threshold (gray,rect,0, 50 , 7)
* get_region_chain(rect, Row, Column, Chain)
get_region_contour(rect, Rows, Columns)

gen_image_const(BlkImage,'byte',width,height)


for I:=0 to |Rows|-1 by 1
    tmpRow:=Rows[I]
    tmpClm:=Columns[I]
    set_grayval(BlkImage, tmpRow, tmpClm, 228)
endfor
dev_display(BlkImage)

2.2.获取线段区域

gen_region_line(regline,row1,col1,row2,col2)

获取一条线段的区域,注意，regline是个区域，不是像素列表；若要获取散列点需要如下步骤：

gen_region_line(RegionLines, 100, 50, 150, 250)
get_region_points(RegionLines, Rows, Columns)

2.3 获取区域的像素元组（见上小节）

 gen_region_points（regin，rows，cos）

功能：将个别的像素存储为图像区域。

2.4 生成多边形

gen_region_polygon

功能：将一个多边形存储为一个区域。

gen_image_const(BlkImage,'byte',width,height)
gen_region_polygon(reg,[100,50,50,100,300,300,300,100],[50,100,200,400,400,200,50,50])

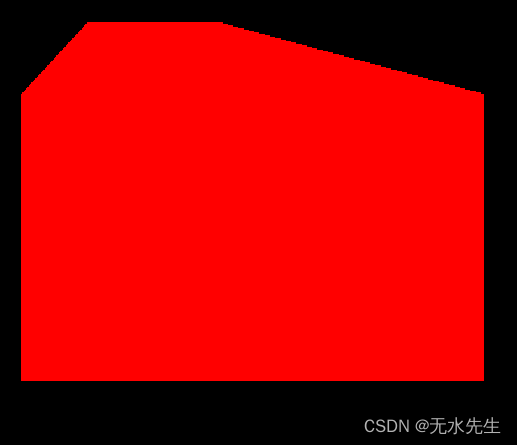

 2.5 生成多边形实心

 gen_region_polygon_filled（region，rows，cols）

功能：将一个多边形存储为一个已填充区域。

gen_image_const(BlkImage,'byte',width,height)
gen_region_polygon_filled(reg,[100,50,50,100,300,300,300,100],[50,100,200,400,400,200,50,50])

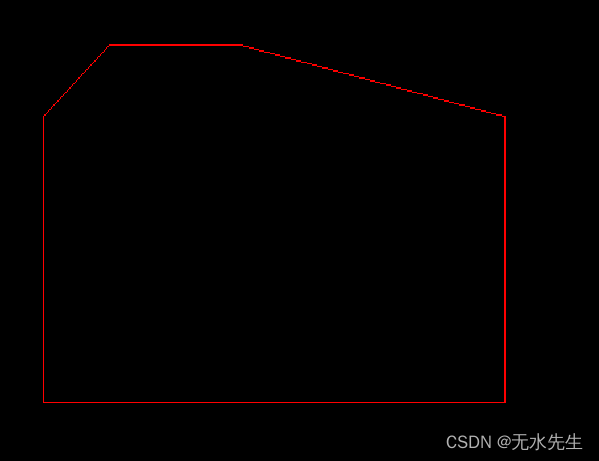

 2.6 从区域获取xld

gen_contour_region_xld (reg, Contours, 'border')

reg是输入区域，Contours是得到的xld对象。

gen_image_const(BlkImage,'byte',width,height)
gen_region_polygon_filled(reg,[100,50,50,100,300,300,300,100],[50,100,200,400,400,200,50,50])
gen_image_const(xldImage,'byte',width,height)
gen_contour_region_xld (reg, Contours, 'border')

2.7 生成多边形区域

gen_region_polygon_xld

功能：创建一个XLD多边形中的区域。

 以下代码生成外轮廓的region边缘。

gen_image_const(BlkImage,'byte',width,height)
gen_region_polygon_filled(reg,[100,50,50,100,300,300,300,100],[50,100,200,400,400,200,50,50])
gen_image_const(xldImage,'byte',width,height)
gen_contour_region_xld (reg, Contours, 'border')
gen_polygons_xld(Contours,Polygons , 'ramer', 1 )

gen_region_polygon_xld( Polygons,Region,  'margin')

2.8 生成区域扫描线

gen_region_runs

   功能：创建一个扫描宽度编码中的图像区域。

2.9 标注相同灰度的区域

label_to_region

功能：提取一幅图像中灰度值相同的区域。
