层次结构（Hierarchy）

层次结构在计算机图形学中是一个重要的概念，尤其是在组织和管理复杂场景时。通过层次结构，开发者可以有效地管理场景中的物体及其变换。以下是对层次结构的详细探讨，包括场景图、父子关系和层次变换的概念。

1. 场景图（Scene Graph）

定义：场景图是一种常用的数据结构，用于组织和管理场景中的物体。它通常采用树形结构，其中每个节点代表一个场景元素，如物体、光源、摄像机等。
节点类型：
- 几何体节点：表示场景中的具体物体（如模型、形状等）。
- 变换节点：用于定义物体的变换（如平移、旋转、缩放）。
- 光源节点：表示场景中的光源。
- 摄像机节点：定义视图的摄像机位置和方向。
优点：场景图的树形结构使得场景的管理和渲染变得更加高效。通过遍历树结构，可以快速访问和更新场景中的各个元素。

2. 父子关系

定义：在场景图中，节点之间可以形成父子关系。父节点可以控制子节点的变换，这样可以方便地实现复杂物体的组合和变换。
层次结构：每个节点可以有多个子节点，但只能有一个父节点。这种结构使得子节点的变换可以相对于父节点进行。
示例：考虑一个角色模型，其身体是父节点，头、手、脚等部位是子节点。当身体移动时，所有子节点（头、手、脚）也会随之移动，而不需要单独调整每个部位的变换。

3. 层次变换

局部与全局变换：通过层次结构，开发者可以实现局部变换和全局变换的结合。子节点的变换是相对于父节点的，这样可以简化变换操作。
变换计算：子节点的全局变换是通过将其局部变换与父节点的全局变换相结合来计算的。这种方式确保了子节点的变换是相对于其父节点的，从而实现了灵活的变换管理。
示例：在一个角色动画中，角色的手臂可以独立旋转，而角色的整体位置则由身体的变换控制。通过调整身体的变换，手臂的运动会自动跟随。

4. 实际应用

动画系统：在动画系统中，层次结构使得角色的各个部位可以独立运动，同时又能保持整体的协调性。开发者可以通过调整父节点的变换来实现复杂的动画效果。
场景管理：在大型场景中，层次结构使得物体的管理变得更加高效。开发者可以通过遍历场景图来快速访问和更新场景中的元素。
物理模拟：在物理引擎中，层次结构可以帮助管理物体之间的相互作用。父节点的变换可以影响子节点的物理属性，从而实现更真实的运动效果。

总结

层次结构是计算机图形学中一个重要的概念，通过场景图的树形结构，开发者可以有效地组织和管理场景中的物体。父子关系使得复杂物体的组合和变换变得更加简单，而层次变换则结合了局部变换和全局变换的优势。这种结构不仅提高了开发效率，还增强了场景的表现力和交互性。通过合理利用层次结构，开发者可以创建出更加复杂和动态的场景。

继续深入探讨层次结构的应用与实现

在计算机图形学中，层次结构的应用非常广泛，尤其是在游戏开发、动画制作和虚拟现实等领域。以下是对层次结构的进一步探讨，包括其实现细节、优化策略以及在不同场景中的应用。

5. 层次结构的实现细节

节点类设计：在实现场景图时，通常会定义一个节点类（Node），该类包含以下属性：
- 变换矩阵：用于存储该节点的局部变换。
- 子节点列表：用于存储该节点的所有子节点。
- 父节点引用：用于指向该节点的父节点（可选）。
- 几何体数据：用于存储与该节点相关的几何体信息（如顶点、纹理等）。

变换更新：在每帧渲染时，需要更新每个节点的全局变换。通常的做法是从根节点开始，递归地遍历每个节点，计算其全局变换：

def update_global_transform(node, parent_transform):
    node.global_transform = parent_transform * node.local_transform
    for child in node.children:
        update_global_transform(child, node.global_transform)

渲染过程：在渲染时，遍历场景图并根据每个节点的全局变换进行绘制。可以使用类似的递归方法来实现：

def render(node):
    set_transform(node.global_transform)
    draw_geometry(node.geometry)
    for child in node.children:
        render(child)

6. 优化策略

剔除（Culling）：在渲染过程中，可以使用剔除技术来提高性能。通过判断物体是否在视锥体内，可以避免渲染不在视野中的物体。
层次剔除：结合层次结构，可以实现层次剔除。通过对父节点的剔除判断，可以快速决定是否需要渲染其子节点。
合并变换：在某些情况下，可以将多个子节点的变换合并到父节点中，以减少变换计算的开销。这在静态场景中尤其有效。

7. 在不同场景中的应用

游戏开发：在游戏中，层次结构用于管理角色、道具和环境元素。通过父子关系，开发者可以轻松实现角色的动画、道具的组合和场景的动态变化。
动画制作：在动画制作中，层次结构使得角色的各个部位可以独立控制，同时又能保持整体的协调性。动画师可以通过调整父节点的变换来实现复杂的动画效果。
虚拟现实：在虚拟现实应用中，层次结构用于管理用户界面、交互元素和场景对象。通过层次结构，开发者可以实现更自然的交互体验。

8. 未来发展方向

实时渲染技术：随着实时渲染技术的发展，层次结构的管理和优化将变得更加重要。开发者需要不断探索新的算法和数据结构，以提高渲染效率。
机器学习与AI：在未来，机器学习和人工智能可能会被应用于场景管理和变换优化中。通过学习用户的交互模式，系统可以自动调整层次结构以提高性能和用户体验。
跨平台支持：随着虚拟现实和增强现实技术的普及，层次结构的实现需要考虑不同平台的特性，以确保在各种设备上都能高效运行。

总结

层次结构在计算机图形学中是一个核心概念，通过场景图的树形结构，开发者可以有效地组织和管理场景中的物体。实现细节、优化策略以及在不同场景中的应用展示了层次结构的灵活性和强大功能。随着技术的不断进步，层次结构的管理和优化将继续演变，为开发者提供更高效的工具和方法，以创建更加复杂和动态的场景。

继续深入探讨层次结构的应用与实现

在计算机图形学和游戏开发中，层次结构的应用不仅限于基本的场景管理，还涉及到许多高级功能和技术。以下是对层次结构的进一步探讨，包括动态更新、事件处理、物理交互以及与现代图形API的集成。

9. 动态更新与实时交互

动态场景管理：在许多应用中，场景是动态变化的。例如，角色的状态变化、物体的生成与销毁等都需要实时更新场景图。开发者可以通过监听事件或状态变化来动态更新场景图。
```
def update_scene(delta_time):
    for node in scene_graph:
        node.update(delta_time)
```
用户输入处理：层次结构可以与用户输入系统结合，允许用户通过输入设备（如鼠标、键盘、手柄等）与场景中的对象进行交互。通过事件系统，开发者可以将输入事件传递给特定的节点。
```
def handle_input(event):
    if event.type == MOUSE_CLICK:
        clicked_node = find_node_at_mouse_position(event.mouse_position)
        if clicked_node:
            clicked_node.on_click()
```

10. 事件处理与消息传递

事件系统：在复杂的场景中，节点之间可能需要进行通信。可以实现一个事件系统，使得节点能够订阅和发布事件。这种方式可以减少节点之间的耦合，提高系统的灵活性。

class Event:
    def __init__(self, type, data):
        self.type = type
        self.data = data

class Node:
    def __init__(self):
        self.event_listeners = []

    def add_event_listener(self, listener):
        self.event_listeners.append(listener)

    def dispatch_event(self, event):
        for listener in self.event_listeners:
            listener(event)

消息传递：通过消息传递机制，节点可以在不直接引用其他节点的情况下进行通信。这种方式可以提高系统的可扩展性和可维护性。

11. 物理交互与碰撞检测

物理引擎集成：在许多应用中，物理交互是必不可少的。层次结构可以与物理引擎（如 Bullet、PhysX 等）结合，管理物体的物理属性和行为。每个节点可以包含物理体信息，并在每帧更新时与物理引擎同步。
```
def update_physics(delta_time):
    for node in scene_graph:
        if node.has_physics_body:
            node.physics_body.update(delta_time)
```
碰撞检测：通过层次结构，可以实现高效的碰撞检测。父节点的包围盒可以用于快速剔除不可能发生碰撞的子节点，从而提高性能。

12. 与现代图形API的集成

图形API支持：现代图形API（如 Vulkan、DirectX 12、OpenGL）通常需要开发者手动管理资源和状态。层次结构可以与这些API结合，简化资源管理和渲染流程。
```
def render_scene(scene_graph):
    for node in scene_graph:
        if node.is_visible:
            node.bind_resources()
            node.draw()
```
GPU加速：通过将层次结构与GPU加速技术结合，开发者可以实现更高效的渲染。例如，使用实例化渲染技术，可以在GPU上批量处理多个相似的对象，从而减少CPU与GPU之间的通信开销。

13. 未来的挑战与机遇

复杂性管理：随着场景的复杂性增加，如何有效管理层次结构将成为一个挑战。开发者需要设计更高效的数据结构和算法，以支持大规模场景的实时渲染和交互。
跨平台兼容性：在不同平台（如PC、移动设备、VR/AR设备）上，层次结构的实现可能需要不同的优化策略。开发者需要考虑平台特性，以确保在各种设备上都能高效运行。
AI与自动化：未来，人工智能可能会在场景管理中发挥更大作用。通过机器学习，系统可以自动优化层次结构，预测用户行为，从而提供更流畅的交互体验。

总结

层次结构在计算机图形学和游戏开发中是一个核心概念，其应用范围广泛，涵盖了动态更新、事件处理、物理交互以及与现代图形API的集成等多个方面。通过合理设计和实现层次结构，开发者可以创建出更加复杂和动态的场景，同时提高系统的性能和可维护性。随着技术的不断进步，层次结构的管理和优化将继续演变，为开发者提供更高效的工具和方法，以应对未来的挑战和机遇。

合并变换的概念与实现

在计算机图形学中，变换（Transformation）是指对对象进行位置、旋转和缩放等操作的过程。每个节点通常都有自己的变换矩阵，这些矩阵在渲染时需要被计算和应用。合并变换是一种优化技术，旨在减少变换计算的开销，尤其在静态场景中非常有效。

1. 合并变换的基本原理

合并变换的基本思想是将多个子节点的变换合并到其父节点中，从而减少每个节点在渲染时需要计算的变换矩阵数量。通过这种方式，可以在渲染过程中减少矩阵乘法的次数，提高性能。

例如，假设有一个父节点 P 和两个子节点 C1 和 C2，它们的变换矩阵分别为 T_P、T_C1 和 T_C2。在不合并变换的情况下，渲染时需要计算每个节点的全局变换：

M_C1 = T_P * T_C1
M_C2 = T_P * T_C2

如果将 C1 和 C2 的变换合并到 P 中，新的变换矩阵 T_P' 可以表示为：

T_P' = T_P * T_C1 * T_C2

这样，在渲染时只需计算一次 T_P'，而不是多次计算每个子节点的变换。

2. 合并变换的实现步骤

合并变换的实现通常包括以下几个步骤：

识别静态节点：首先，需要识别哪些节点是静态的，即在场景中不会发生变化的节点。这些节点可以安全地进行变换合并。
计算合并变换：对于每个静态父节点，计算其所有子节点的变换矩阵的乘积，得到一个新的合并变换矩阵。
更新父节点的变换：将合并后的变换矩阵应用到父节点，并将子节点的变换矩阵设置为单位矩阵（或相应的零变换），以避免重复计算。
渲染时使用合并变换：在渲染过程中，使用合并后的变换矩阵进行渲染，而不是逐个计算每个子节点的变换。

3. 示例代码

以下是一个简单的示例，展示如何在Python中实现合并变换的基本逻辑：

import numpy as np

class Node:
    def __init__(self, transform=None):
        self.transform = transform if transform is not None else np.eye(4)  # 4x4单位矩阵
        self.children = []

    def add_child(self, child):
        self.children.append(child)

    def compute_combined_transform(self):
        # 计算合并变换
        combined_transform = self.transform.copy()
        for child in self.children:
            combined_transform = np.dot(combined_transform, child.transform)
            # 将子节点的变换设置为单位矩阵
            child.transform = np.eye(4)
        return combined_transform

# 示例用法
parent_node = Node(transform=np.array([[1, 0, 0, 1],
                                        [0, 1, 0, 2],
                                        [0, 0, 1, 3],
                                        [0, 0, 0, 1]]))

child_node1 = Node(transform=np.array([[1, 0, 0, 1],
                                        [0, 1, 0, 0],
                                        [0, 0, 1, 0],
                                        [0, 0, 0, 1]]))

child_node2 = Node(transform=np.array([[1, 0, 0, 0],
                                        [0, 1, 0, 1],
                                        [0, 0, 1, 0],
                                        [0, 0, 0, 1]]))

parent_node.add_child(child_node1)
parent_node.add_child(child_node2)

# 计算合并变换
combined_transform = parent_node.compute_combined_transform()
print("合并后的变换矩阵：")
print(combined_transform)

4. 合并变换的优缺点

优点：

性能提升：减少了变换计算的次数，尤其在静态场景中，能够显著提高渲染性能。
简化渲染流程：合并变换后，渲染时只需处理较少的变换矩阵，简化了渲染逻辑。

缺点：

动态场景的限制：对于动态场景，合并变换可能不适用，因为子节点的变换可能会频繁变化。
复杂性增加：合并变换的逻辑可能会增加代码的复杂性，尤其是在需要频繁更新变换的情况下。

总结

合并变换是一种有效的优化技术，能够在静态场景中显著减少变换计算的开销。通过合理地识别静态节点并计算合并变换，开发者可以提高渲染性能并简化渲染流程。然而，在动态场景中，合并变换的应用需要谨慎考虑，以避免引入不必要的复杂性。

合并变换的具体案例

合并变换在计算机图形学中是一种常见的优化技术，特别是在处理静态场景时。以下是一个具体的案例，展示如何在一个简单的场景中实现合并变换。

案例背景

假设我们有一个简单的场景，其中包含一个父节点和两个子节点。父节点代表一个房屋，子节点分别代表房屋的屋顶和烟囱。其中屋顶又是烟囱的父节点，我们希望将这些节点的变换合并，以提高渲染性能。

1. 定义节点和变换

我们将使用4x4变换矩阵来表示每个节点的变换。以下是每个节点的初始变换：

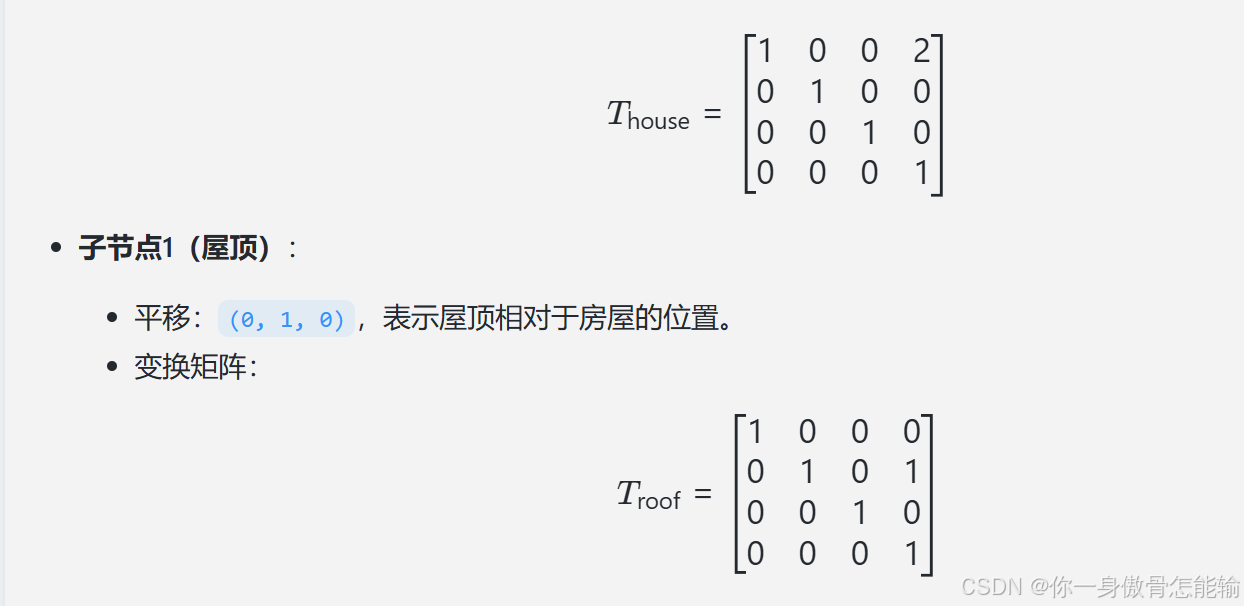

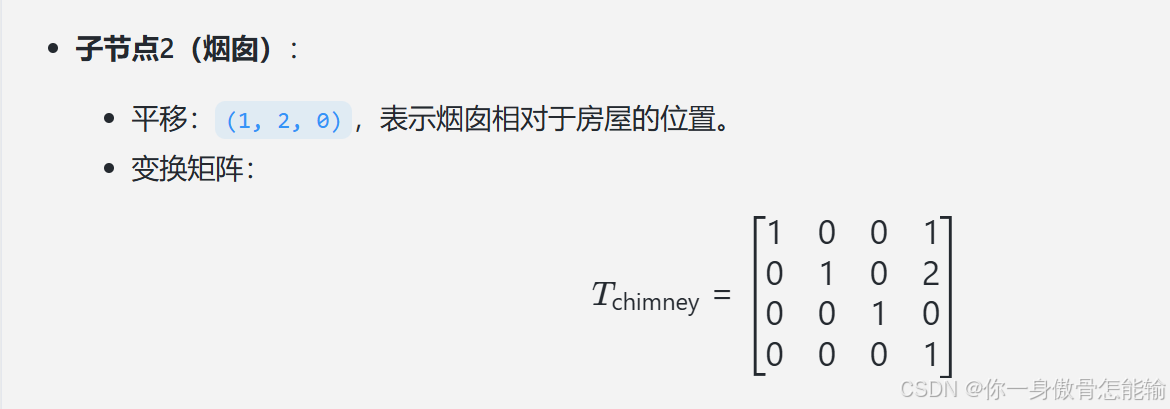

父节点（房屋）：
- 平移：(2, 0, 0)，表示房屋在世界坐标系中的位置。
- 变换矩阵：

在这里插入图片描述

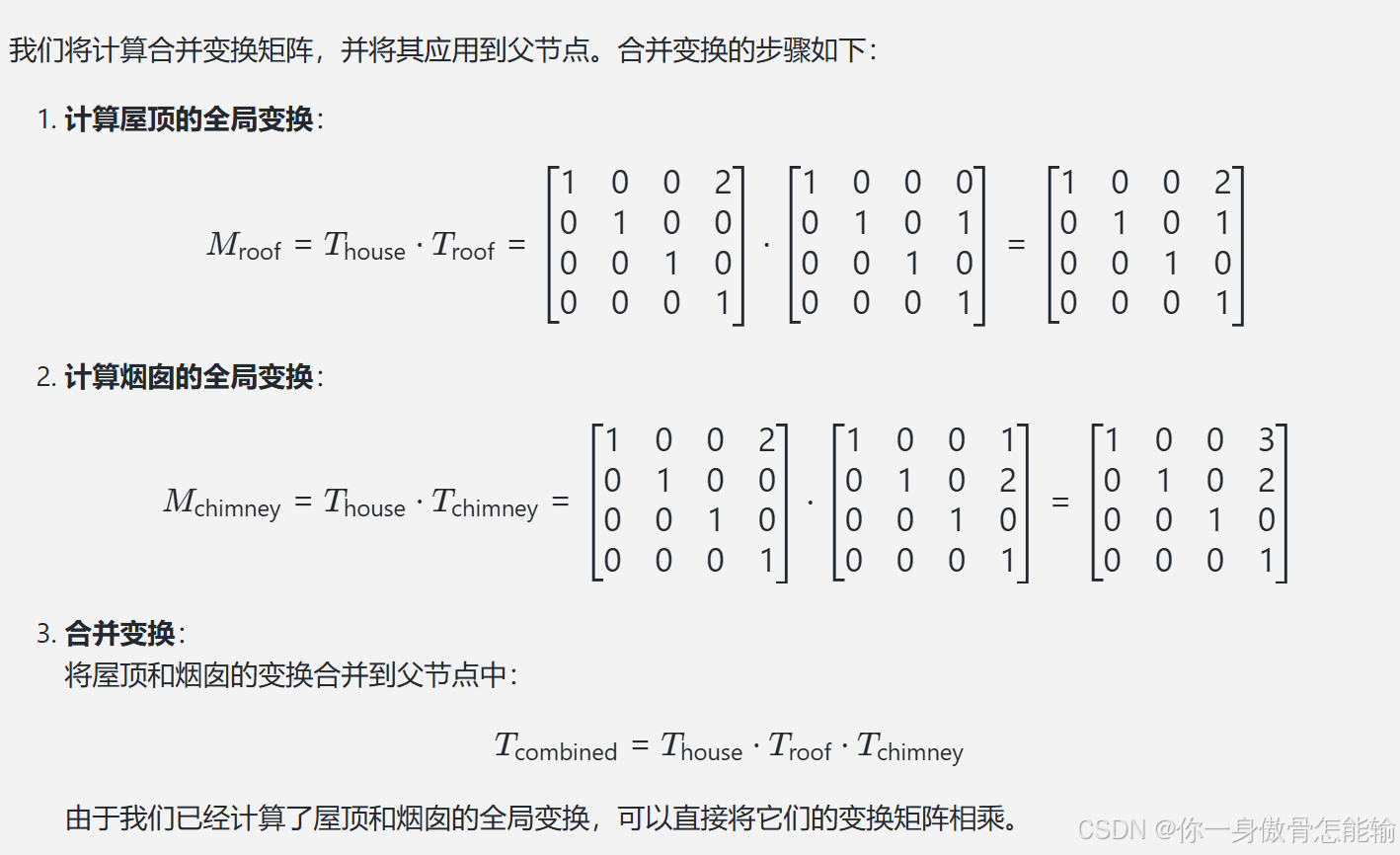

2. 合并变换

我们将计算合并变换矩阵，并将其应用到父节点。合并变换的步骤如下：

在这里插入图片描述

3. 示例代码

以下是一个简单的Python示例，展示如何实现合并变换：

import numpy as np

# 定义变换矩阵
def translation_matrix(tx, ty, tz):
    return np.array([[1, 0, 0, tx],
                     [0, 1, 0, ty],
                     [0, 0, 1, tz],
                     [0, 0, 0, 1]])

# 定义节点的变换
T_house = translation_matrix(2, 0, 0)
T_roof = translation_matrix(0, 1, 0)
T_chimney = translation_matrix(1, 2, 0)

# 计算合并变换
M_roof = np.dot(T_house, T_roof)
M_chimney = np.dot(T_house, T_chimney)

# 合并变换
T_combined = np.dot(T_house, np.dot(T_roof, T_chimney))

print("屋顶的全局变换矩阵：")
print(M_roof)
print("\n烟囱的全局变换矩阵：")
print(M_chimney)
print("\n合并后的变换矩阵：")
print(T_combined)

4. 结果分析

运行上述代码后，您将得到屋顶和烟囱的全局变换矩阵，以及合并后的变换矩阵。合并后的变换矩阵可以直接用于渲染父节点（房屋），从而提高渲染性能。

总结

通过这个具体案例，我们展示了如何在一个简单的场景中实现合并变换。合并变换不仅可以减少计算开销，还可以简化渲染流程，尤其在处理静态场景时，能够显著提高性能。

接下来我们可以进一步探讨合并变换的应用场景、优势以及在实际开发中的注意事项。

5. 合并变换的应用场景

合并变换在许多计算机图形学和游戏开发的场景中都有广泛应用，以下是一些典型的应用场景：

静态场景渲染：
- 在静态场景中，物体的位置、旋转和缩放通常不会变化。通过合并变换，可以在渲染前计算出每个物体的最终变换矩阵，从而减少每帧渲染时的计算量。
复杂模型的构建：
- 在构建复杂模型（如角色、建筑等）时，通常会使用多个子组件。合并变换可以将这些子组件的变换合并为一个整体变换，简化渲染过程。
物理模拟：
- 在物理引擎中，合并变换可以用于计算物体的最终位置和姿态，尤其是在处理多个物体之间的相对运动时。
动画系统：
- 在动画系统中，合并变换可以用于将骨骼动画的局部变换合并为全局变换，以便于渲染和碰撞检测。

6. 合并变换的优势

性能提升：通过减少每帧需要计算的变换矩阵数量，合并变换可以显著提高渲染性能，尤其是在场景中有大量静态物体时。
简化计算：合并变换可以将多个变换操作简化为一个操作，减少了在渲染时的复杂性。
减少状态切换：在图形API（如OpenGL或DirectX）中，状态切换（如变换矩阵的设置）是一个昂贵的操作。合并变换可以减少这些状态切换，从而提高渲染效率。

7. 实际开发中的注意事项

在实际开发中，使用合并变换时需要注意以下几点：

动态物体的处理：
- 对于动态物体，合并变换的效果可能会受到限制。动态物体的变换通常需要在每帧更新，因此在这种情况下，合并变换的优势可能不明显。
变换顺序：
- 确保在合并变换时遵循正确的顺序。矩阵乘法是非交换的，因此变换的顺序会影响最终结果。
精度问题：
- 在进行多次矩阵乘法时，可能会出现数值精度问题。特别是在处理大规模场景时，注意保持数值的稳定性。
可维护性：
- 在某些情况下，合并变换可能会使代码变得复杂，尤其是在需要频繁更新变换的情况下。确保代码的可读性和可维护性是非常重要的。
调试困难：
- 合并变换可能会使调试变得更加困难，因为最终的变换矩阵不再直接反映每个子节点的变换。可以考虑在开发阶段保留单独的变换，以便于调试。

8. 进一步的优化

除了合并变换之外，还有其他一些优化技术可以与之结合使用，以进一步提高性能：

视锥剔除：在渲染之前，剔除那些不在视锥内的物体，减少渲染负担。
LOD（细节层次）：根据物体与摄像机的距离，选择不同的细节层次进行渲染，以减少计算量。
实例化渲染：对于大量相同的物体（如树木、石头等），使用实例化渲染技术可以显著减少绘制调用的数量。

总结

合并变换是一种强大的优化技术，能够在静态场景和复杂模型的渲染中显著提高性能。通过合理的设计和实现，合并变换可以简化计算、减少状态切换，并提高渲染效率。然而，在实际开发中，开发者需要注意动态物体的处理、变换顺序、精度问题等，以确保合并变换的有效性和正确性。结合其他优化技术，可以进一步提升渲染性能，创造出更流畅的用户体验。
