网格

网格作为一种几何表示方法，广泛应用于计算机图形学、计算机辅助设计（CAD）、动画和游戏开发等领域。以下是对网格的进一步详细说明，包括其组成、类型、优缺点以及应用。

网格的组成

顶点（Vertex）：
- 网格的基本构成单元，通常用三维坐标（x, y, z）表示。
- 每个顶点可以附加其他属性，如法向量、纹理坐标和颜色等。
边（Edge）：
- 连接两个顶点的线段。
- 边是构成面的基础，通常在计算几何和图形处理时用于边界检测和碰撞检测。
面（Face）：
- 由三个或更多顶点组成的平面区域。最常见的面是三角形面（由三个顶点构成）和四边形面（由四个顶点构成）。
- 面的数量和排列决定了网格的形状和细节。

网格的类型

三角形网格：
- 由三角形面组成，是计算机图形学中最常用的网格类型。
- 优点：三角形是最简单的多边形，任何复杂的形状都可以通过三角形进行逼近，且在渲染时易于处理。
四边形网格：
- 由四边形面组成，常用于细分曲面和动画。
- 优点：四边形网格在细分时可以生成更平滑的曲面，适合用于角色建模。
多边形网格：
- 由多边形面（不仅限于三角形或四边形）组成，适合表示复杂的形状。
- 优点：可以更灵活地表示某些几何形状，但在渲染时可能更复杂。
封闭网格与开放网格：
- 封闭网格：形成一个完整的三维物体（如立方体、球体），没有边界。
- 开放网格：只有部分表面（如平面、半球），可能有边界。

网格的优缺点

优点：

灵活性：可以通过增加或减少顶点和面来调整模型的复杂度。
实时渲染：适合GPU加速，能够实现高效的实时渲染。
广泛应用：在游戏、动画、虚拟现实等领域得到广泛应用。

缺点：

细节限制：在低多边形模型中，细节可能不足，导致视觉效果不佳。
处理复杂性：在进行物理模拟或碰撞检测时，复杂的网格可能导致计算量大。
纹理映射：在纹理映射时，可能需要额外的UV坐标处理。

网格的应用

游戏开发：
- 网格用于表示游戏中的角色、环境和物体，实时渲染是游戏性能的关键。
动画：
- 通过骨骼动画技术，网格模型可以实现复杂的角色动画效果。
虚拟现实：
- 网格模型用于创建沉浸式的虚拟环境，增强用户体验。
计算机辅助设计（CAD）：
- 在工业设计中，网格用于表示产品的外形和结构，进行设计和分析。
科学可视化：
- 网格用于表示科学数据（如流体动力学、地质数据等），帮助研究人员进行分析和可视化。

总结

网格是计算机图形学中一种重要的几何表示方法，由顶点、边和面组成。三角形网格是最常见的形式，适用于各种应用场景。了解网格的组成、类型、优缺点及其应用，可以帮助开发者和设计师更好地进行建模和渲染。

顶点（Vertex）

顶点是网格的基本构成单元，承载着物体的几何信息和其他相关属性。以下是对顶点的更详细的说明，包括其定义、属性、在网格中的作用以及在计算机图形学中的应用。

顶点（Vertex）的定义

顶点是三维空间中的一个点，通常用三维坐标（x, y, z）来表示。每个顶点在网格中起着关键作用，决定了物体的形状和结构。

顶点的属性

除了基本的三维坐标外，顶点还可以附加多种属性，以增强其在渲染和计算中的功能。常见的顶点属性包括：

法向量（Normal Vector）：
- 法向量是与顶点相关的向量，通常用于计算光照和阴影效果。
- 法向量的方向垂直于与该顶点相连的面，能够帮助确定光线如何与表面相互作用。
纹理坐标（Texture Coordinates）：
- 纹理坐标（通常用u和v表示）用于将二维纹理映射到三维模型的表面。
- 通过纹理坐标，渲染引擎可以确定在顶点处应用的纹理图像的哪一部分。
颜色（Color）：
- 每个顶点可以有一个颜色属性，用于定义该顶点的颜色。
- 颜色可以用于实现渐变效果或在光照计算中影响最终的渲染结果。
切线和副法线（Tangent and Bitangent）：
- 切线和副法线用于法线贴图（Normal Mapping），帮助在表面上创建更复杂的细节效果。
- 切线定义了纹理在表面上的方向，而副法线则与切线和法向量一起形成一个局部坐标系。
权重（Weights）：
- 在骨骼动画中，顶点可以与多个骨骼关联，每个骨骼对顶点的影响程度由权重表示。
- 这使得模型在动画时能够平滑地变形。

顶点在网格中的作用

形状定义：顶点是构成网格形状的基础，多个顶点通过边连接形成面，最终构成三维物体的几何形状。
细节控制：通过增加或减少顶点的数量，可以控制模型的细节程度。高细节模型通常具有更多的顶点。
动画和变形：在动画中，顶点的位置可以根据骨骼的运动进行变换，从而实现角色的动态表现。

顶点在计算机图形学中的应用

实时渲染：
- 在游戏和实时应用中，顶点数据被传递到GPU进行渲染。GPU使用顶点着色器处理顶点属性，计算最终的屏幕坐标。
光照计算：
- 顶点的法向量用于计算光照效果，影响物体的外观。不同的光照模型（如Phong模型、Blinn-Phong模型）使用顶点法向量来计算光照。
物理模拟：
- 在物理引擎中，顶点可以用于碰撞检测和物体的物理行为模拟。顶点的位置和速度可以影响物体的运动和交互。
动画：
- 在角色动画中，顶点通过骨骼动画技术进行变形，顶点的权重和影响骨骼的运动决定了角色的动态表现。

总结

顶点是网格的基本构成单元，承载着物体的几何信息和多种属性。通过法向量、纹理坐标、颜色等属性，顶点在计算机图形学中发挥着重要作用，影响着物体的渲染效果、动画表现和物理模拟。了解顶点的特性和应用，可以帮助开发者和设计师更好地进行建模和渲染。

动画和变形

动画和变形的内容是计算机图形学和动画制作中的一个重要概念。以下是对这一主题的详细说明，包括骨骼动画的原理、顶点变形的过程、常用技术以及在实际应用中的示例。

骨骼动画的原理

骨骼动画是一种通过控制骨骼（或称为骨架）来驱动角色模型的动画技术。它的基本原理如下：

骨骼结构：
- 角色模型的内部结构由一组骨骼组成，骨骼之间通过关节连接，形成一个层次化的结构。
- 每个骨骼可以独立旋转、平移和缩放，从而影响与之关联的顶点。
顶点权重：
- 每个顶点可以与多个骨骼关联，并且每个骨骼对该顶点的影响程度由权重（Weight）表示。
- 权重通常是一个介于0和1之间的值，表示该骨骼对顶点位置的影响程度。权重总和通常为1。

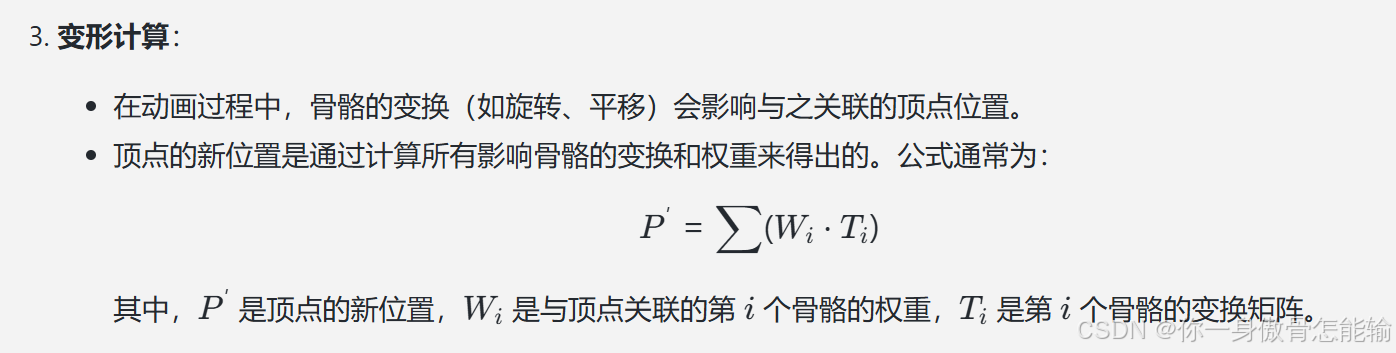

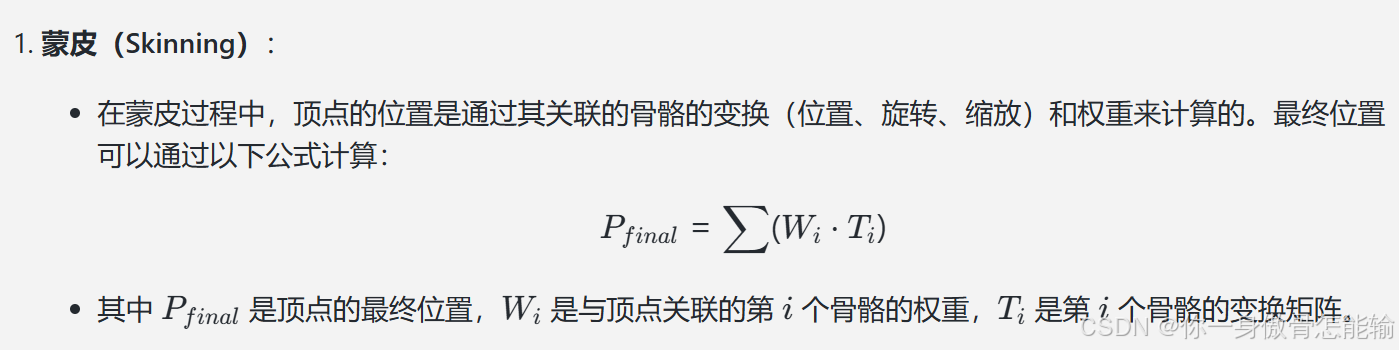

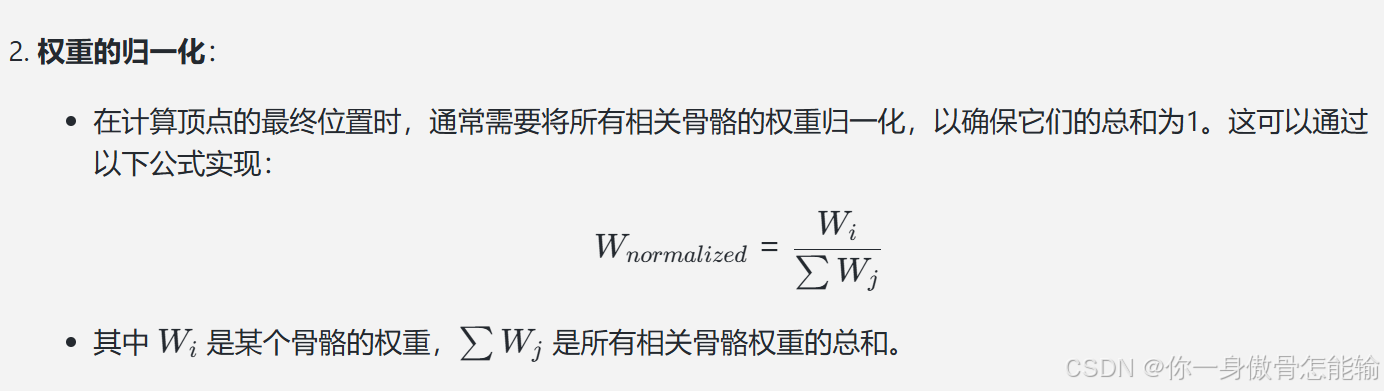

在这里插入图片描述

顶点变形的过程

绑定（Skinning）：
- 在建模阶段，角色模型的顶点会被绑定到骨骼上。这个过程通常涉及到为每个顶点分配一个或多个骨骼及其权重。
动画制作：
- 动画师通过关键帧技术为骨骼设置关键帧，定义骨骼在特定时间点的位置和旋转。
- 动画软件会在关键帧之间插值，生成平滑的动画效果。
实时更新：
- 在游戏或实时应用中，骨骼的变换会在每一帧更新，顶点的位置会根据当前骨骼的状态实时计算。

常用技术

线性混合（Linear Blending）：
- 这是最常用的骨骼动画技术，通过线性插值计算顶点的新位置。简单易实现，但在某些情况下可能导致不自然的变形。
双四元数插值（Dual Quaternion Skinning）：
- 这种方法使用四元数来表示旋转，能够更好地处理旋转和缩放，减少了线性混合带来的扭曲问题，适合复杂的角色动画。
物理驱动的动画：
- 结合物理引擎，角色的运动可以受到物理规则的影响，增加动画的真实感。

实际应用示例

游戏角色：
- 在3D游戏中，角色的动作（如走、跑、跳）通常通过骨骼动画实现。角色的模型在游戏中会根据玩家的输入和动画状态进行实时变形。
电影和动画：
- 在动画电影中，角色的表演和情感表达通过骨骼动画技术实现，动画师可以精确控制角色的每一个动作。
虚拟现实（VR）：
- 在VR应用中，用户的动作可以驱动虚拟角色的骨骼动画，增强沉浸感。

总结

骨骼动画是一种强大的技术，通过控制骨骼的运动来实现角色模型的动态表现。顶点的位置根据与骨骼的关联和权重进行变换，从而实现自然的动画效果。了解骨骼动画的原理和技术，可以帮助开发者和动画师创建更生动、真实的角色动画。

面是三维模型的重要组成部分，以下是对面的更详细的说明，包括其类型、在网格中的作用、以及在计算机图形学中的应用。

面（Face）的定义

面是由三个或更多顶点组成的平面区域，通常用于构成三维模型的表面。面可以是多边形，但在计算机图形学中，最常见的面类型是三角形面和四边形面。

面的类型

三角形面（Triangle Face）：
- 由三个顶点构成，通常是计算机图形学中最基本的面类型。
- 三角形面具有简单的几何性质，任何三个不共线的点都能唯一确定一个平面，因此在渲染和计算中非常稳定。
- 大多数现代图形处理单元（GPU）都以三角形为基本渲染单元。
四边形面（Quad Face）：
- 由四个顶点构成，通常用于建模和细分曲面。
- 四边形面在某些建模软件中更易于操作，尤其是在进行细分建模时。
- 在渲染时，四边形面通常会被转换为两个三角形进行处理。
多边形面（Polygon Face）：
- 由三个以上的顶点构成，可以是任意形状的多边形。
- 在实际应用中，多边形面通常会被简化为三角形面进行渲染。

面在网格中的作用

形状定义：面是构成三维模型表面的基本单元，多个面通过顶点和边连接在一起，形成复杂的几何形状。
细节控制：面的数量和排列直接影响模型的细节程度。更多的面可以提供更高的细节和更平滑的表面。
光照和渲染：面的法向量用于计算光照效果，影响物体的外观。面朝您对面的定义和特性的描述非常准确。面是三维模型中重要的组成部分，以下是对面的更详细的说明，包括其类型、属性、在网格中的作用以及在计算机图形学中的应用。

面（Face）的定义

面是由三个或更多顶点组成的平面区域，通常用于构成三维物体的表面。面可以是多边形，但在计算机图形学中，最常见的面类型是三角形和四边形。

面的类型

三角形面（Triangle Face）：
- 由三个顶点构成，通常表示为 (V_1, V_2, V_3)。
- 三角形是计算机图形学中最基本的面类型，因为它们总是平面的，并且在渲染和计算中处理起来相对简单。
- 三角形的优点在于它们可以无缝地拼接在一起，形成复杂的形状。
四边形面（Quad Face）：
- 由四个顶点构成，通常表示为 (V_1, V_2, V_3, V_4)。
- 四边形在建模软件中常用，因为它们在细分和动画时通常表现得更好。
- 然而，四边形在渲染时通常会被转换为三角形，因此在最终渲染中，四边形的优势可能会减弱。
多边形面（Polygon Face）：
- 由三个以上的顶点构成的面，通常用于描述更复杂的形状。
- 在实际应用中，多边形面通常会被分解为三角形进行处理。

面的属性

法向量（Normal Vector）：
- 每个面都有一个法向量，表示该面朝向的方向。法向量在光照计算中起着重要作用，影响面在光照下的外观。
纹理坐标（Texture Coordinates）：
- 面的每个顶点可以附加纹理坐标，用于将纹理映射到面上。纹理坐标定义了纹理在面上的显示方式。
颜色（Color）：
- 面可以有一个颜色属性，影响其在渲染时的外观。

面在网格中的作用

形状定义：
- 面是构成三维物体形状的基本单元。多个面通过顶点和边连接在一起，形成完整的网格。
细节控制：
- 面的数量和排列决定了网格的细节程度。更多的面通常意味着更高的细节和更平滑的表面。
光照和渲染：
- 面的法向量和纹理坐标在光照和渲染过程中起着关键作用，影响物体的外观和表现。

面在计算机图形学中的应用

实时渲染：
- 在游戏和实时应用中，面被传递到GPU进行渲染。GPU使用面信息进行光照计算和图形绘制。
建模：
- 在3D建模软件中，艺术家使用面来创建和编辑三维模型。面可以通过各种工具进行操作，如挤出、切割和细分。
物理模拟：
- 在物理引擎中，面可以用于碰撞检测和物体的物理行为模拟。面与面之间的交互可以影响物体的运动和反应。
动画：
- 在角色动画中，面通过骨骼动画技术进行变形，面的位置和形状会根据骨骼的运动而变化。

总结

面是三维模型的基本构成单元，由三个或更多顶点组成。面不仅定义了物体的形状和细节，还在光照、渲染和物理模拟中发挥着重要作用。了解面的特性和应用，可以帮助开发者和设计师更好地进行建模和渲染。

三角形面在计算机图形学中确实是最基本和最常用的面类型。以下是对三角形面的更详细的讨论，包括其特性、优点、在建模和渲染中的应用，以及一些相关的技术。

三角形面的特性

构成：
- 三角形面由三个顶点构成，通常表示为 (V_1, V_2, V_3)。这三个顶点定义了三角形的形状和位置。
平面性：
- 三角形总是平面的，这意味着它们的所有点都位于同一平面上。这一特性使得三角形在计算和渲染时非常高效。
法向量：
- 每个三角形面都有一个法向量，通常通过其顶点计算得出。法向量用于光照计算，影响三角形在光照下的外观。
纹理映射：
- 三角形的每个顶点可以附加纹理坐标，使得纹理可以正确地映射到三角形表面。

三角形面的优点

简单性：
- 三角形是最简单的多边形，只有三个顶点，计算和处理相对简单。
拼接性：
- 三角形可以无缝拼接在一起，形成复杂的形状和表面。这使得它们在建模和渲染中非常灵活。
细分和细节：
- 在细分建模中，三角形可以被细分为更小的三角形，从而增加细节和光滑度。
兼容性：
- 许多图形处理和渲染引擎（如OpenGL和DirectX）都以三角形为基本绘制单元，因此三角形在各种平台和工具中具有广泛的兼容性。

三角形面的应用

3D建模：
- 在3D建模软件中，艺术家通常使用三角形来创建和编辑模型。三角形可以通过挤出、切割和细分等操作进行修改。
实时渲染：
- 在游戏和实时应用中，三角形被传递到GPU进行渲染。GPU使用三角形的信息进行光照计算和图形绘制。
物理模拟：
- 在物理引擎中，三角形可以用于碰撞检测和物体的物理行为模拟。三角形与三角形之间的交互可以影响物体的运动和反应。
动画：
- 在角色动画中，三角形通过骨骼动画技术进行变形，面的位置和形状会根据骨骼的运动而变化。

总结

三角形面是计算机图形学中最基本的构成单元，具有简单、平面、易于拼接等优点。它们在3D建模、实时渲染、物理模拟和动画等领域中发挥着重要作用。了解三角形面的特性和应用，可以帮助开发者和设计师更好地进行建模和渲染。

法向量

法向量在计算机图形学中是一个重要的概念，以下是对法向量的更详细讨论，包括其定义、计算方法、在光照中的作用以及其他相关应用。

法向量（Normal Vector）的定义

法向量是垂直于一个面（或曲面的向量），它表示该面朝向的方向。每个面都有一个法向量，通常用来描述该面在三维空间中的朝向。

法向量的计算

三角形面的法向量：
- 对于一个三角形面，由三个顶点 (V_1), (V_2), 和 (V_3) 定义，可以通过以下步骤计算法向量：
  - 计算两个边的向量：
    [
    \vec{A} = V_2 - V_1
    ]
    [
    \vec{B} = V_3 - V_1
    ]
  - 计算法向量：
    [
    \vec{N} = \vec{A} \times \vec{B}
    ]
    这里的 (\times) 表示向量的叉积。得到的法向量 (\vec{N}) 是垂直于三角形面的。
单位法向量：
- 为了得到单位法向量，可以将法向量归一化：
  [
  \hat{N} = \frac{\vec{N}}{|\vec{N}|}
  ]
- 这里的 (|\vec{N}|) 是法向量的长度。

法向量在光照计算中的作用

光照模型：
- 法向量在光照计算中起着关键作用，尤其是在使用Phong光照模型和Blinn-Phong光照模型时。法向量用于计算表面与光源之间的角度，从而影响表面的亮度和颜色。
漫反射和镜面反射：
- 在漫反射中，法向量与光源方向的夹角决定了光的强度。法向量越接近光源方向，表面反射的光越强。
- 在镜面反射中，法向量用于计算反射光线的方向，从而影响高光的表现。
法线贴图：
- 法线贴图是一种技术，通过在表面上添加细节而不增加几何复杂性。法线贴图使用法向量的扰动来模拟表面细节，从而在渲染时产生更丰富的视觉效果。
